《砌体结构修复和加固用置换砂浆壳灰浸泡说明、拉伸粘结强度试验方法.docx》由会员分享，可在线阅读，更多相关《砌体结构修复和加固用置换砂浆壳灰浸泡说明、拉伸粘结强度试验方法.docx（6页珍藏版）》请在第壹文秘上搜索。

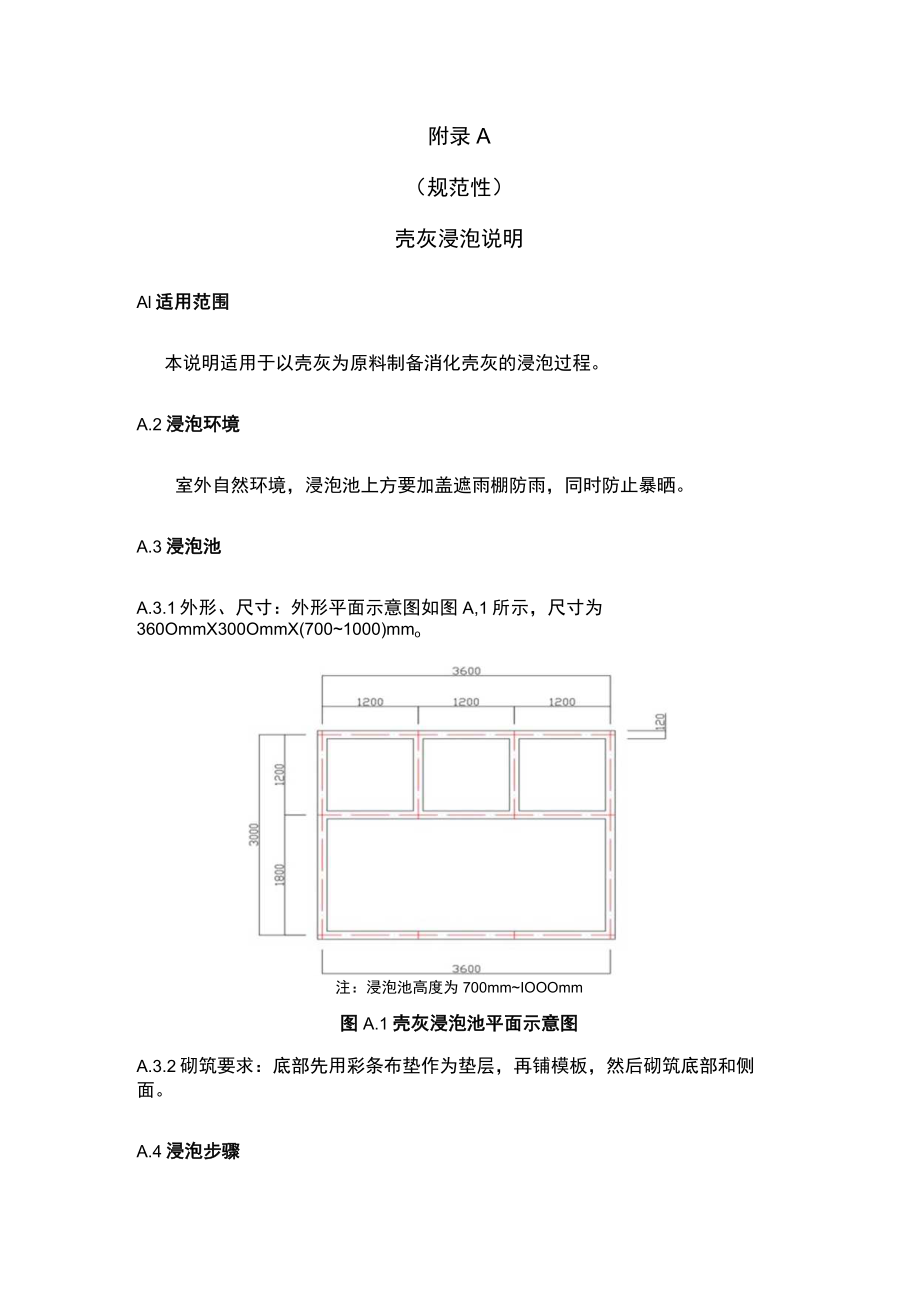

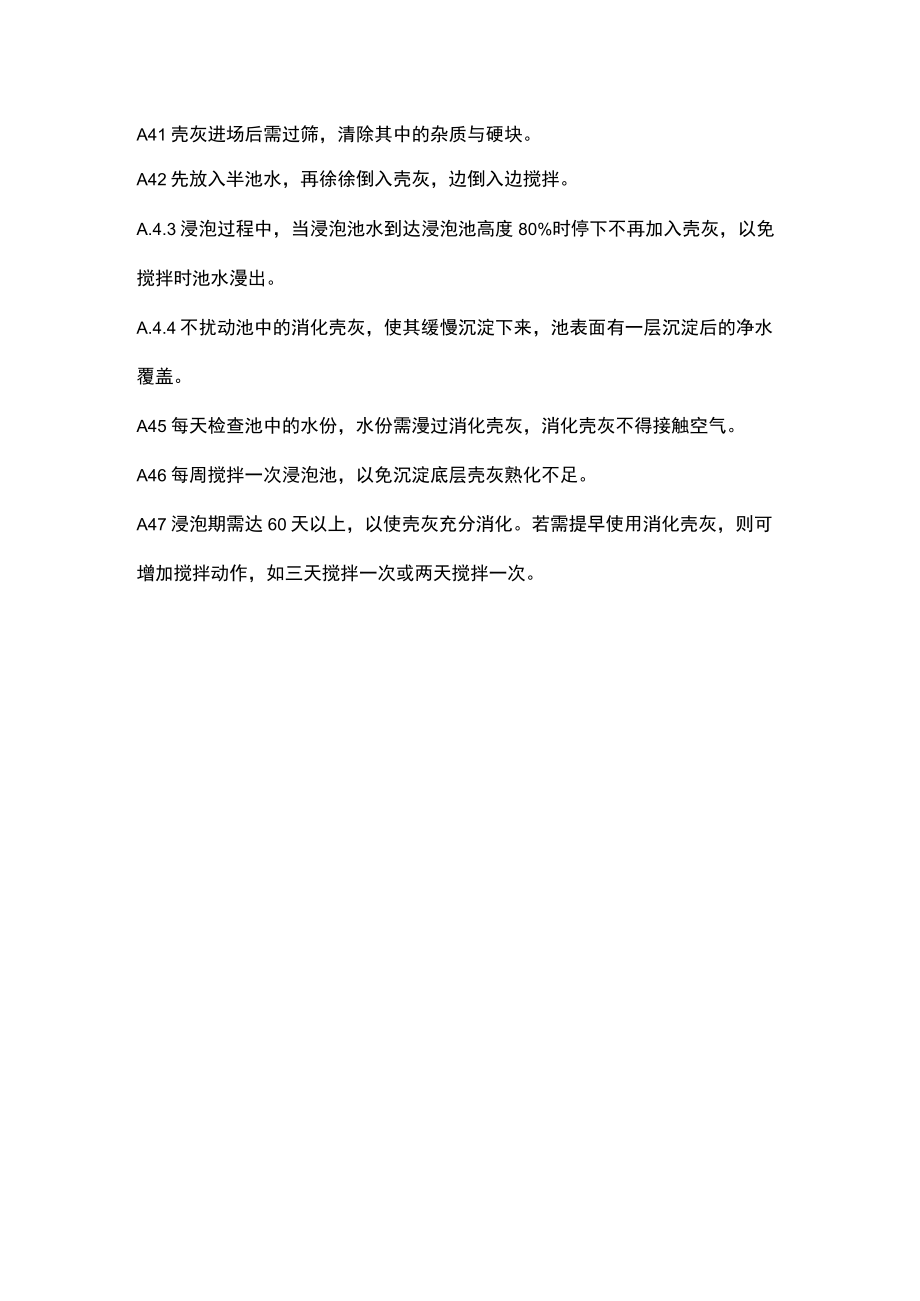

1、附录A（规范性）壳灰浸泡说明Al适用范围本说明适用于以壳灰为原料制备消化壳灰的浸泡过程。A.2浸泡环境室外自然环境，浸泡池上方要加盖遮雨棚防雨，同时防止暴晒。A.3浸泡池A.3.1外形、尺寸：外形平面示意图如图A,1所示，尺寸为360OmmX300OmmX(7001000)mmo注：浸泡池高度为700mmIOOOmm图A.1壳灰浸泡池平面示意图A.3.2砌筑要求：底部先用彩条布垫作为垫层，再铺模板，然后砌筑底部和侧面。A.4浸泡步骤A41壳灰进场后需过筛，清除其中的杂质与硬块。A42先放入半池水，再徐徐倒入壳灰，边倒入边搅拌。A.4.3浸泡过程中，当浸泡池水到达浸泡池高度80%时停下不再加入壳

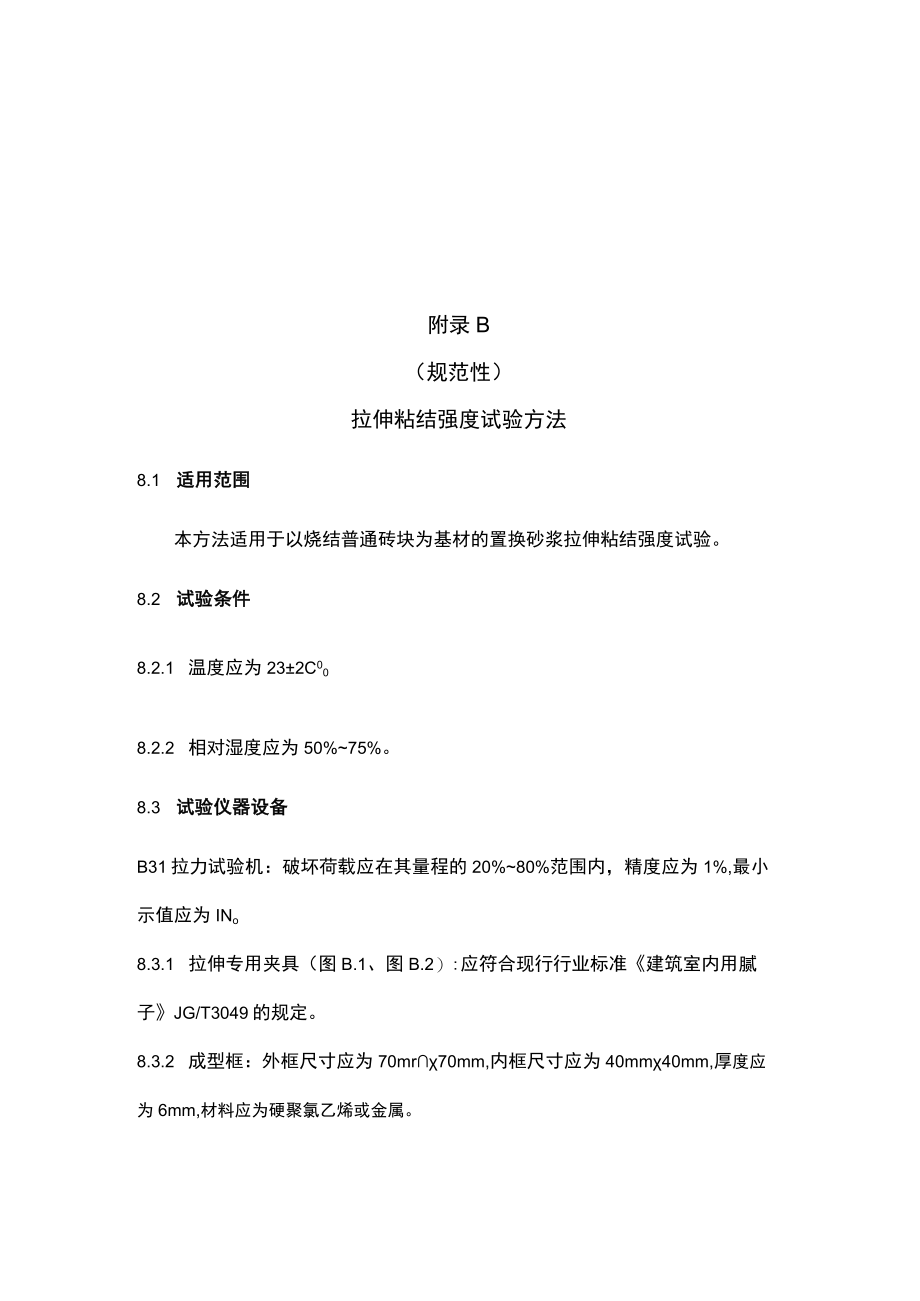

2、灰，以免搅拌时池水漫出。A.4.4不扰动池中的消化壳灰，使其缓慢沉淀下来，池表面有一层沉淀后的净水覆盖。A45每天检查池中的水份，水份需漫过消化壳灰，消化壳灰不得接触空气。A46每周搅拌一次浸泡池，以免沉淀底层壳灰熟化不足。A47浸泡期需达60天以上，以使壳灰充分消化。若需提早使用消化壳灰，则可增加搅拌动作，如三天搅拌一次或两天搅拌一次。附录B（规范性）拉伸粘结强度试验方法8.1 适用范围本方法适用于以烧结普通砖块为基材的置换砂浆拉伸粘结强度试验。8.2 试验条件8.2.1 温度应为232C008.2.2 相对湿度应为50%75%。8.3 试验仪器设备B31拉力试验机：破坏荷载应在其量程的20
3、%80%范围内，精度应为1%,最小示值应为INo8.3.1 拉伸专用夹具（图B.1、图B.2）:应符合现行行业标准建筑室内用腻子JG/T3049的规定。8.3.2 成型框：外框尺寸应为70mr70mm,内框尺寸应为40mm40mm,厚度应为6mm,材料应为硬聚氯乙烯或金属。1一拉伸用钢制上夹具；2胶粘剂；3检验砂浆；4一烧结普通砖块图B.1拉伸粘结强度用钢制上夹具（单位:mm）图B.2拉伸粘结强度用钢制下夹具（单位：mm）8.3.3 钢制垫板：外框尺寸应为70mm70mm,内框尺寸应为43mm43mm,厚度应为3mmo8.4 烧结普通砖基底试件的制备应符合下列规定：8.4.1 烧结普通砖基底试
4、件（以下简称基底试件）的规格尺寸为70mm70mm20mm,由烧结普通砖块切割而成。8.4.2 烧结普通砖块的强度等级为MUlOoB43基底试件表面应清洁、干净，应清除附着在表面的污垢、灰尘等杂物及表面疏松层。8.5 拉伸粘结强度试件的制备应符合下列规定：B51将制备好的基底试件在水中浸泡24h,并提前510min取出，用湿布擦拭其表面；B52将成型框放在基底试件的大面(70mm70mm)上，再将制备好的砂浆料浆倒入成型框中，用抹灰刀均匀插捣15次，人工颠实5次，转90。，再颠实5次，然后用刮刀以45。方向抹平砂浆表面。水泥置换砂浆在24h内脱模，石灰置换砂浆和壳灰置换砂浆在48h内脱模，在温
5、度(232)C。、相对湿度50%75%的室内养护至规定龄期。B53每组砂浆试样应制备10个试件。8.6 拉伸粘结强度试验应符合下列规定：8.6.1 应先将试件在环境温度(232)C。、相对湿度50%75%的室内养护27d,再在试件表面以及上夹具表面涂上环氧树脂等高强度胶粘剂，然后将上夹具对正位置放在胶粘剂上，并确保上夹具不歪斜，除去周围溢出的胶粘剂，继续养护24ho8.6.2 测定拉伸粘结强度时，应先将钢制垫板套入基底试件上，再将拉伸粘结强度夹具安装到试验机上，然后将试件置于拉伸夹具中，夹具与试验机的连接宜采用球较活动连接，以5士Immmin速度加荷至试件破坏；8.6.3 当破坏形式为拉伸夹具
6、与胶粘剂破坏时，试验结果应无效。8.7 试验结果B7.1拉伸粘结强度试验值应按公式(B.1)计算：fat=(B.I)aZ式中：fat砂浆拉伸粘结强度(MPa)；F试件破坏时的荷载(N)；z粘结面积(mm2)。B.7.2拉伸粘结强度试验结果应按下列要求确定：(1)应以10个试件测值的算术平均值作为拉伸粘结强度的试验结果。(2)当单个试件的强度值与平均值之差大于20%时，应逐次舍弃偏差最大的试验值，直至各试验值与平均值之差不超过20%；当10个试件中有效数据不少于5个时，取有效数据的平均值为试验结果，结果精确至001MPa(3)当10个试件中有效数据不足5个时，此组试验结果应为无效，并应重新制备试件进行试验。
