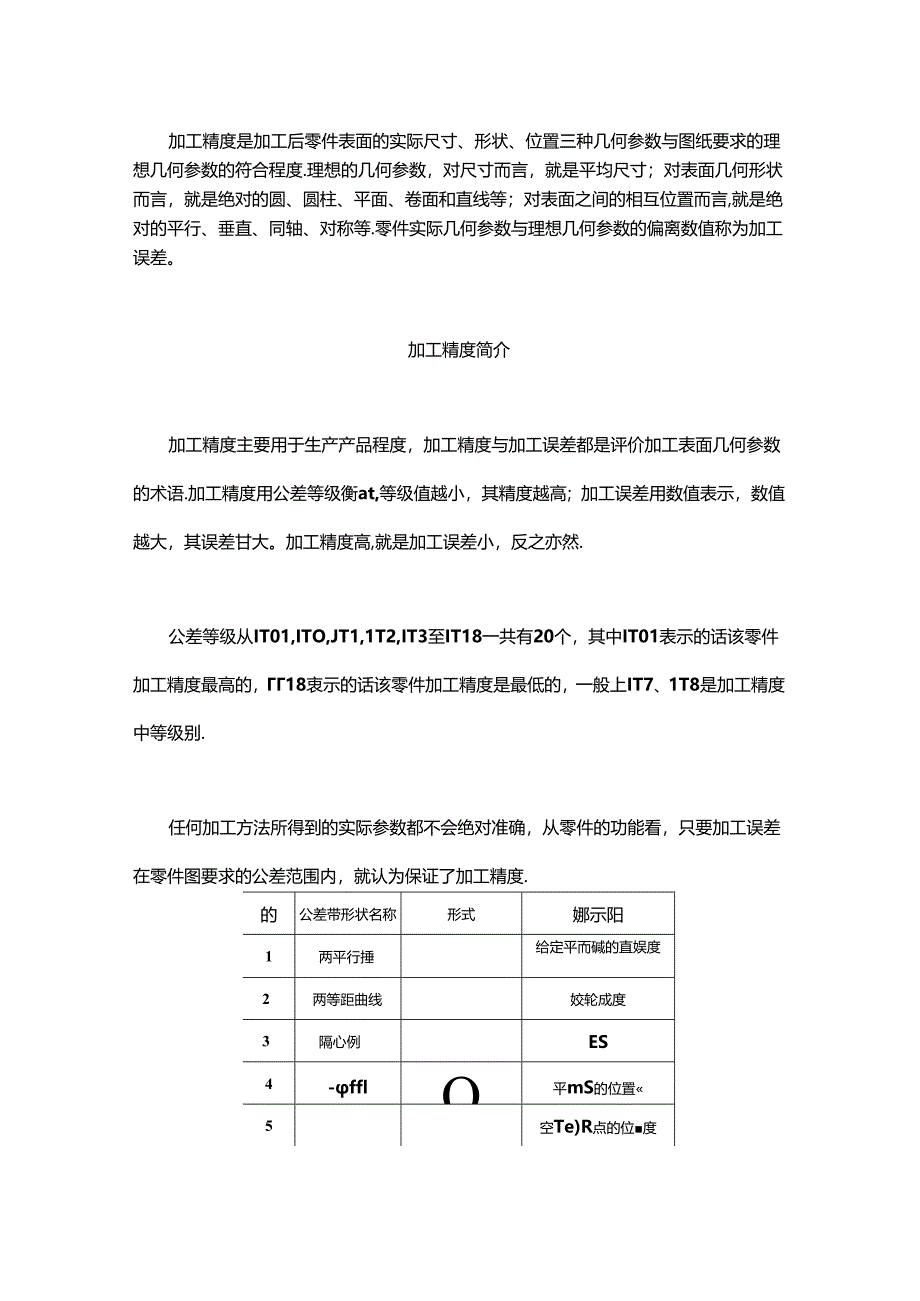

1、加工精度是加工后零件表面的实际尺寸、形状、位置三种几何参数与图纸要求的理想几何参数的符合程度.理想的几何参数，对尺寸而言，就是平均尺寸；对表面几何形状而言，就是绝对的圆、圆柱、平面、卷面和直线等；对表面之间的相互位置而言,就是绝对的平行、垂直、同轴、对称等.零件实际几何参数与理想几何参数的偏离数值称为加工误差。加工精度简介加工精度主要用于生产产品程度，加工精度与加工误差都是评价加工表面几何参数的术语.加工精度用公差等级衡at,等级值越小，其精度越高；加工误差用数值表示，数值越大，其误差甘大。加工精度高,就是加工误差小，反之亦然.公差等级从IT01,ITO,JT1,1T2,IT3至IT18一共有

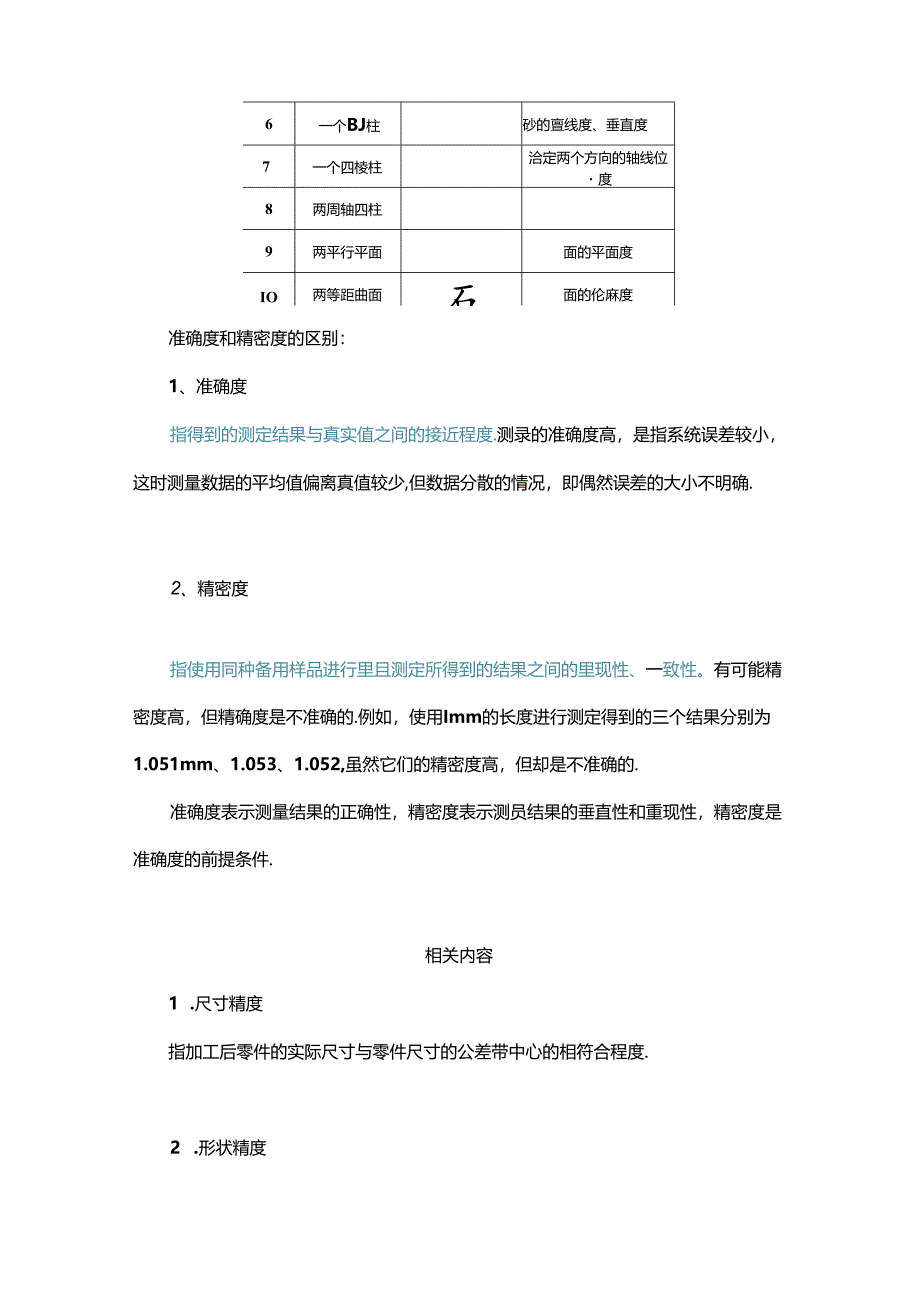

2、20个，其中IT01表示的话该零件加工精度最高的，18衷示的话该零件加工精度是最低的，一般上IT7、1T8是加工精度中等级别.任何加工方法所得到的实际参数都不会绝对准确，从零件的功能看，只要加工误差在零件图要求的公差范围内，就认为保证了加工精度.的公差带形状名称形式娜示阳1两平行捶给定平而碱的直娱度2两等距曲线姣轮成度3隔心例ES4-fflO平mS的位置5空Te)R点的位度6一个BJ柱砂的亶线度、垂直度7一个四棱柱洽定两个方向的轴线位度8两周轴四柱9两平行平面面的平面度IO两等距曲面石面的伦麻度准确度和精密度的区别：1、准确度指得到的测定结果与真实值之间的接近程度.测录的准确度高，是指系统误差
3、较小，这时测量数据的平均值偏离真值较少,但数据分散的情况，即偶然误差的大小不明确.2、精密度指使用同种备用样品进行里且测定所得到的结果之间的里现性、一致性。有可能精密度高，但精确度是不准确的.例如，使用Imm的长度进行测定得到的三个结果分别为1.051mm、1.053、1.052,虽然它们的精密度高，但却是不准确的.准确度表示测量结果的正确性，精密度表示测员结果的垂直性和重现性，精密度是准确度的前提条件.相关内容1 .尺寸精度指加工后零件的实际尺寸与零件尺寸的公差带中心的相符合程度.2 .形状精度指加工后的零件表面的实际几何形状与理想的几何形状的相符合程度.3 .位置精度指加工后零件有关表面之
4、间的实际位m精度差别.4 .相互关系通常在设计机器零件及规定零件加工精度时，应注意将形状误差控制在位笆公差内，位置误差又应小于尺寸公差.即精密学件或零件里要表面，其形状精度要求应高于位置精度要求，位置精度要求应高于尺寸精度要求。提高加工精度的方法1 .对工艺系统进行鞫整试切法调整通过试切一测量尺寸一调整刀具的吃刀见一走刀切削一再试切，如此反复百至达到所需尺寸.此法生产效率低，主要用于单件小批生产.调整法通过预先调整好机床、夹具、工件和刀具的相对位置获得所需尺寸。此法生产率高，主要用于大批大量生产.2 .减小机床误差1 ）提高主轴部件的制造精度应提高轴承的回转精度：选用高精度的滚动抽承；采用高精
5、度的多油锲动压轴承；采用高精度的静压轴承应提高与轴承相配件的精度：提高箱体支撑孔、主轴轴颈的加工精度；提高与轴承相配合表面的加工精度；测量及调节相应件的径向跳动范围，使误差补偿或相抵消.2）对滚动轴承适当预紧可消除间独；增加轴承刚度；均化滚动体误差.3 )使主轴回转精度不反映到工件上.4 .减少传动琏传动误差1 )传动件数少，传动链短，传动精度高；2 )采用降速传动(i1),是保证传动精度的重要原则，目越接近末端的传动副，其传动比应越小；3 )末端件精度应高于其他传动件。4 .减小刀具磨损在刀具尺寸磨损达到急剧造损阶段前就必须重新磨刀5 .减小工艺系统的受力变形主要从：(1)提高系统的刚度，特
6、别是提高工艺系统中薄弱环节的刚度；(2)减小载荷及其变化。提高系统刚度：(1)合理的结构设计1)尽贵减少连接面的数目;2)防止有局部低刚度环节出现；3)应合理选择基础件、支撑件的结构和截面形状.(2)提高连接表面的接触刚度1)提高机床部件中零件间结合面的质量；2)给机床部件以预加载荷；3)提高工件定位基准面的精度和减小它的表面粗储度值.(3)采用合理的装夹和定位方式减小载荷及其变化：(1)合理选择刀具几何参数和切削用量，以减小切削力；(2)毛胚分组，尽量使调整中毛胚加工余量均匀.6.减小工艺系统热变形(1)减少热源的发热和隔离热源1)采用较小的切削用量；2)零件精度要求高时，将粗精加工工序分开
7、；3)尽可能将热源从机床分离出去，减少机床热变形；4 )对主抽轴承、丝杆螺母副、高速运动的导轨副等不能分离的热源，从结构、润滑等方面改善其摩擦特性，减少发热或用隔热材料；5 )采用强制式风冷、水冷等散热措施.(2)均衡温度场(3)采用合理的机床部件结构及装配基准1)采用热对称结构一一在变速箱中，将抽、轴承、传动齿鸵等对称布笆，可使箱壁混升均匀，箱体变形减小；2)合理选择机床零部件的装配基准。(4)加速达到传热平衡；(5)控制环境温度.7.减少残余应力(1)增加消除内应力的热处理工序；(2)合理安排工艺过程.影响加工精度的因素1 .加工原理误差加工原理误差是指采用了近似的刀刃轮廓或近似的传动关系
8、进行加工而产生的误差.加工原理误差多出现于螺纹、齿轮、豆杂曲面加工中.例如，加工渐开线齿轮用的齿轮滚刀，为使滚刀制造方便,采用了阿基米德基本期杆或法向百廓基本蜗杆代替渐开线基本期杆，使齿轮渐开线齿形产生了误差.又如车削模数据杆时，由于弱杆的缪距等于期轮的周节(即11m),其中m是模数，而唬一个无理数，但是车床的配换齿轮的齿数是有限的，选择配换齿轮时只能将砒为近似的分数值（n=3.1415）计箕，这就将引起刀具对于工件成形运动（端旋运动）的不准确，造成婢距误差.在加工中，一般采用近似加工，在理论误差可以满足加工精度要求的前提下（g=10%-15%尺寸公差），来提高生产率和经济性.2 .调整误差机
9、床的调整误差是指由于调整不准确而产生的误差.3 .机床误差机床误差是指机床的制造误差、安装误差和磨损.主要包括机床导轨导向误差、机床主轴回转误差、机床传动链的传动误差.（1）机床导轨导向误差1将轨导向精度一一导轨副运动件实际运动方向与理想运动方向的符合程度.主要包括：导轨在水平面内直线度Ay和垂直面内的直线度z（弯曲）；前后两导轨的平行度（扭曲）；导轨对主轴回转轴线在水平面内和垂直面内的平行度误差或垂直度误差.2）导轨导向精度对切削加工的影响主要考虑导轨误差引起刀具与工件在误差敏感方向的相对位移.车削加工时误差敏感方向为水平方向，垂直方向引起的导向误差产生的加工误差可以忽略；镣削加工时误差敏感
10、方向随刀具回转而变化；刨削加工时误差敏感方向为垂直方向，床身导轨在垂直平面内的直线度引起加工表面直线度和平面度误差.（2）机床主轴回转误差机床主轴回转误差是指实际回转轴线对于理想回特轴线的漂移.主要包括主轴端面画跳动、主抽径向网跳动、主轴几何抽线倾角摆动.1）主轴端面圆跳动对加工精度的影响：加工圆柱面时无影响；车、镖端面时将产生端面与圆柱面轴线垂百度误差或端面平面度误差；加工送纹时，将产生端距周期误差.2）主轴径向圆跳动对加工精度的影响：若径向回转误差表现为其实际轴线在y轴坐标方向上作简谱直线运动，镣床膛出的孔为椭圆形孔，圆度误差为径向圆跳动幅值；而车床车出的孔没什么影响；若主轴几何轴线作偏心
11、运动，无论车、键都能得到一个半径为刀尖到平均轴线距圈的圆。3）主抽几何抽线倾角摆动对加工精度的影响：几何轴线相对于平均轴线在空间成一定锥角的圆锥轨迹，从各截面看相当于几何轴心绕平均抽心作偏心运动，而从轴向看各处偏心值不同；几何轴线在某一平面内作摆动，从各截面看相当于实际轴线在一平面内作简谐直线运动，而从轴向看各处跳动幅值不同；实际上主轴几何轴线的倾角摆动为上述两种的U加.（3）机床传动隧的传动误差机床传动链的传动误差是指传动链中苜末两端传动元件之间的相对运动误差.1 ）夹具的制造误差和匿损夹具的误差主要指：定位元件、刀具导向元件、分度机构、夹具体等的制造误差；夹具装配后，以上各种元件工作面间的
12、相对尺寸误差；夹具在使用过程中工作表面的磨损.2 ）刀具的制造误差和磨损刀具误差对加工精度的影响根据刀具的种类不同而异.定尺寸刀具（如钻头、较刀、犍槽铳刀及圆拉刀等）的尺寸精度直接影响工件的尺寸精度.成型刀具（如成型车刀、成型铳刀、成型砂鸵等）的形状精度将直接影响工件的形状精度.展成刀具（如齿鸵滚刀、花糖滚刀*插齿刀具等）的刀刃形状误差会影响加工表面的形状精度.一般刀具（如车刀、镣刀、铳刀），具制造精度对加工精度无直接影响，但刀具易磨损.3 ）工艺系统受力变形工艺系统在切削力、夹紧力、重力和惯性力等作用下会产生变形，从而破坏了已调整好的工艺系统各组成部分的相互位置关系，导致加工误差的产生，井膨
13、响加工过程的稳定性。主要考虑机床变形、工件变形以及工艺系统的总变形.4 .切削力对加工精度的影响只考虑机床变形，对加工轴类零件来讲，机床受力变形使加工工件呈两端粗、中间细的菽形，即产生圆柱度误差.只考虑工件变形，对加工轴类零件来讲，工件受力变形使加工后工件呈两端细、中间粗的鼓形.而对加工孔类零件来讲，单独考虑机床或工件的变形，加工后工件的形状与加工的轴类零件相反。5 .夹紧力对加工精度的影响工件装夹时，由于工件刚度较低或夹紧力若力点不当，使工件产生相应的变形，造成的加工误差。6 .工艺系统的热变形在加工过程中，由于内部热源（切削热、摩擦出）或外部热源（环境温度、热辐射）产热使工艺系统受热而发生
14、变形，从而影响加工精度.在大型工件加工和精密加工中，工艺系统热变形引起的加工误差占加工总误差的40%-70%.工件热变形对加工金的的影响包括工件均匀受热和工件不均匀受热两种.7 .工件内部的残余应力残余应力的产生：1）毛胚制造和热处理过程中产生的残余应力；2）冷校直带来的残余应力；3）切削加工带来的残余应力.8.加工现场环境影响加工现场往往有许多细小金属屑，这些金属屑如果存在与零件定位面或定位孔位置就会影响零件加工精度，对于高精度加工，一些细小到目视不到的金属屑都会影响到精度.这个影响因素会祓识别出来但并无十分到位的方法来杜绝，往往对操作员的作业手法依赖很高.测量方法加工精度根据不同的加工精度
15、内容以及精度要求，采用不同的测量方法。一般来说有以下几类方法：1、按是否直接泅被测参数，可分为直接测和间接测.直接测员：直接测量技测参数来获得被测尺寸.例如用卡尺、比较仪测量.间接测:测贵与被测尺寸有关的几何参数，经过计算获得被测尺寸.显然，直接测量比较直观，间接测量比较繁琐.一般当被测尺寸或用直接测量达不到精度要求时，就不得不采用间接测量。2、按量月量仪的读数值是否直接表示檀测尺寸的数值，可分为绝对测量和相对测员.绝对测:读数值直接表示被测尺寸的大小、如用游标卡尺测星。相对测员：读数值只表示被测尺寸相对于标准量的偏差.如用比较仪测量轴的亘径，需先用f块调整好仪器的零位，然后进行测量,测得值是被测轴的直径相对于量块尺寸的差值，这就是相对测量.一段说来相对测量的精度比较高些，但测豌比较麻烦.3、按被测表面与量月仪的测量头是否接触，分为接触测量和
