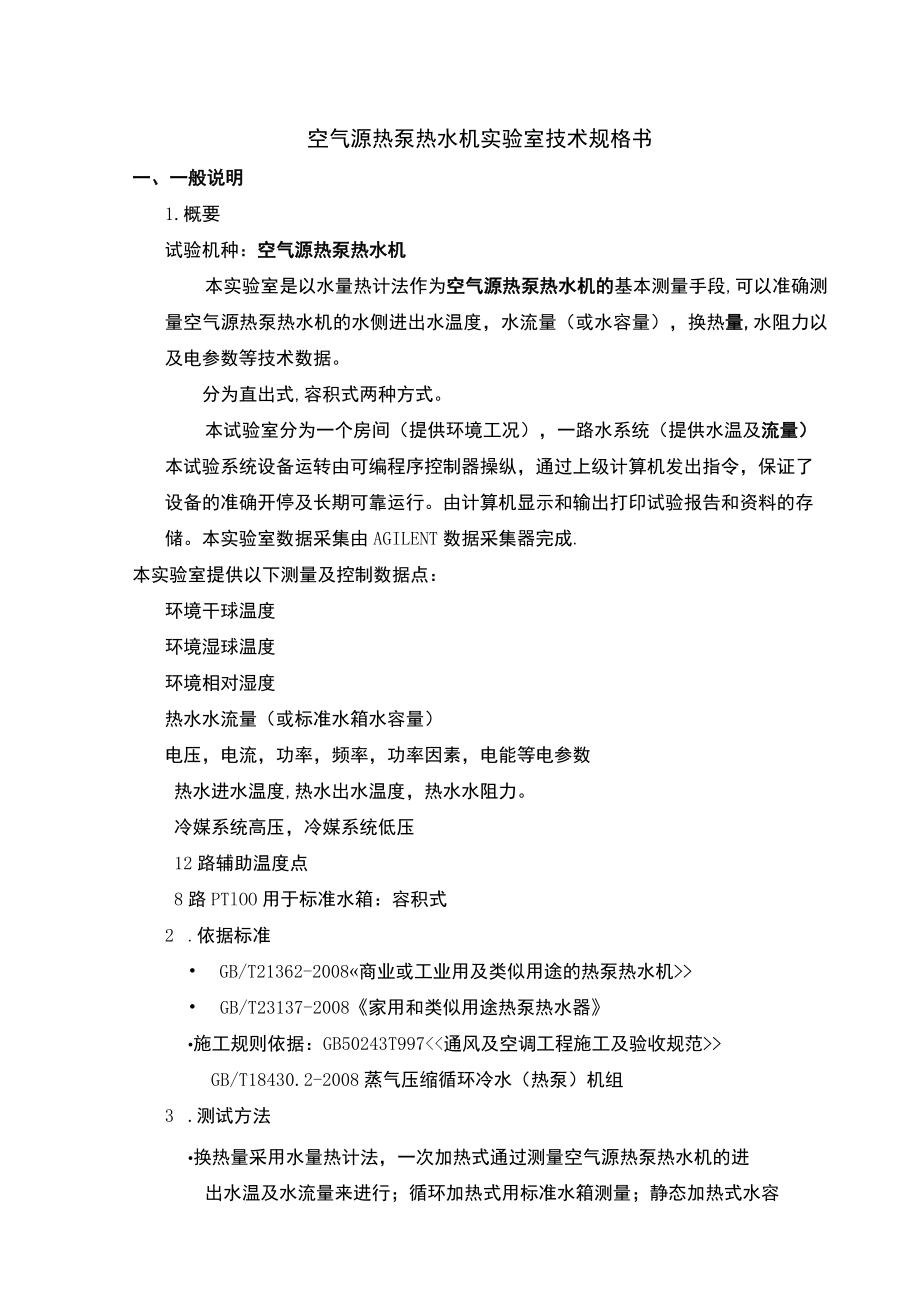

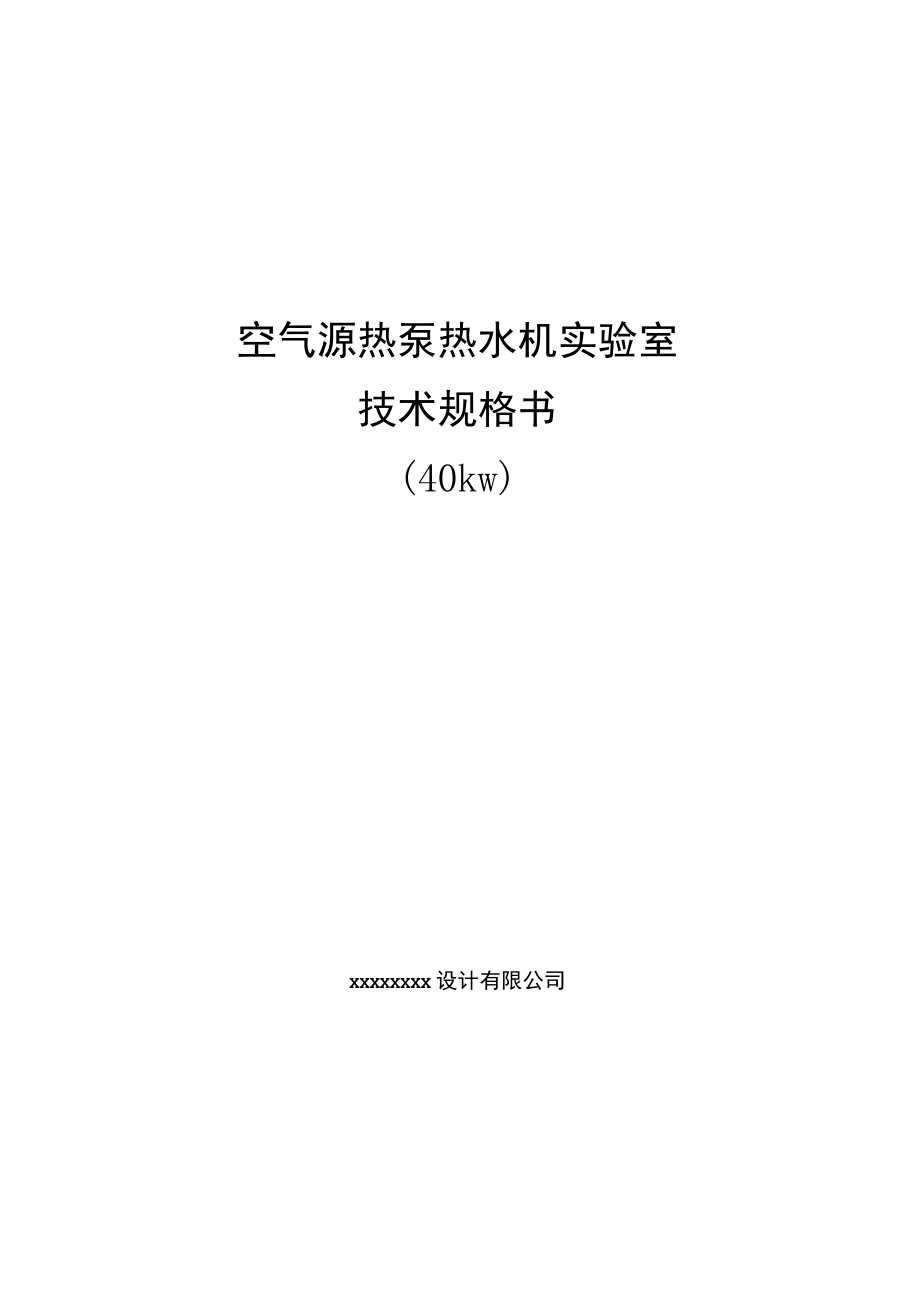

1、空气源热泵热水机实验室技术规格书(40kw)XXXXXXXX设计有限公司空气源热泵热水机实验室技术规格书一、一般说明1.概要试验机种：空气源热泵热水机本实验室是以水量热计法作为空气源热泵热水机的基本测量手段,可以准确测量空气源热泵热水机的水侧进出水温度，水流量（或水容量），换热量,水阻力以及电参数等技术数据。分为直出式,容积式两种方式。本试验室分为一个房间（提供环境工况），一路水系统（提供水温及流量）本试验系统设备运转由可编程序控制器操纵，通过上级计算机发出指令，保证了设备的准确开停及长期可靠运行。由计算机显示和输出打印试验报告和资料的存储。本实验室数据采集由AGILENT数据采集器完成.本实
2、验室提供以下测量及控制数据点：环境干球温度环境湿球温度环境相对湿度热水水流量（或标准水箱水容量）电压，电流，功率，频率，功率因素，电能等电参数热水进水温度,热水出水温度，热水水阻力。冷媒系统高压，冷媒系统低压12路辅助温度点8路PTlOO用于标准水箱：容积式2 .依据标准 GB/T21362-2008商业或工业用及类似用途的热泵热水机 GB/T23137-2008家用和类似用途热泵热水器施工规则依据：GB50243T997GB/T18430.2-2008蒸气压缩循环冷水（热泵）机组3 .测试方法换热量采用水量热计法，一次加热式通过测量空气源热泵热水机的进出水温及水流量来进行；循环加热式用标准水

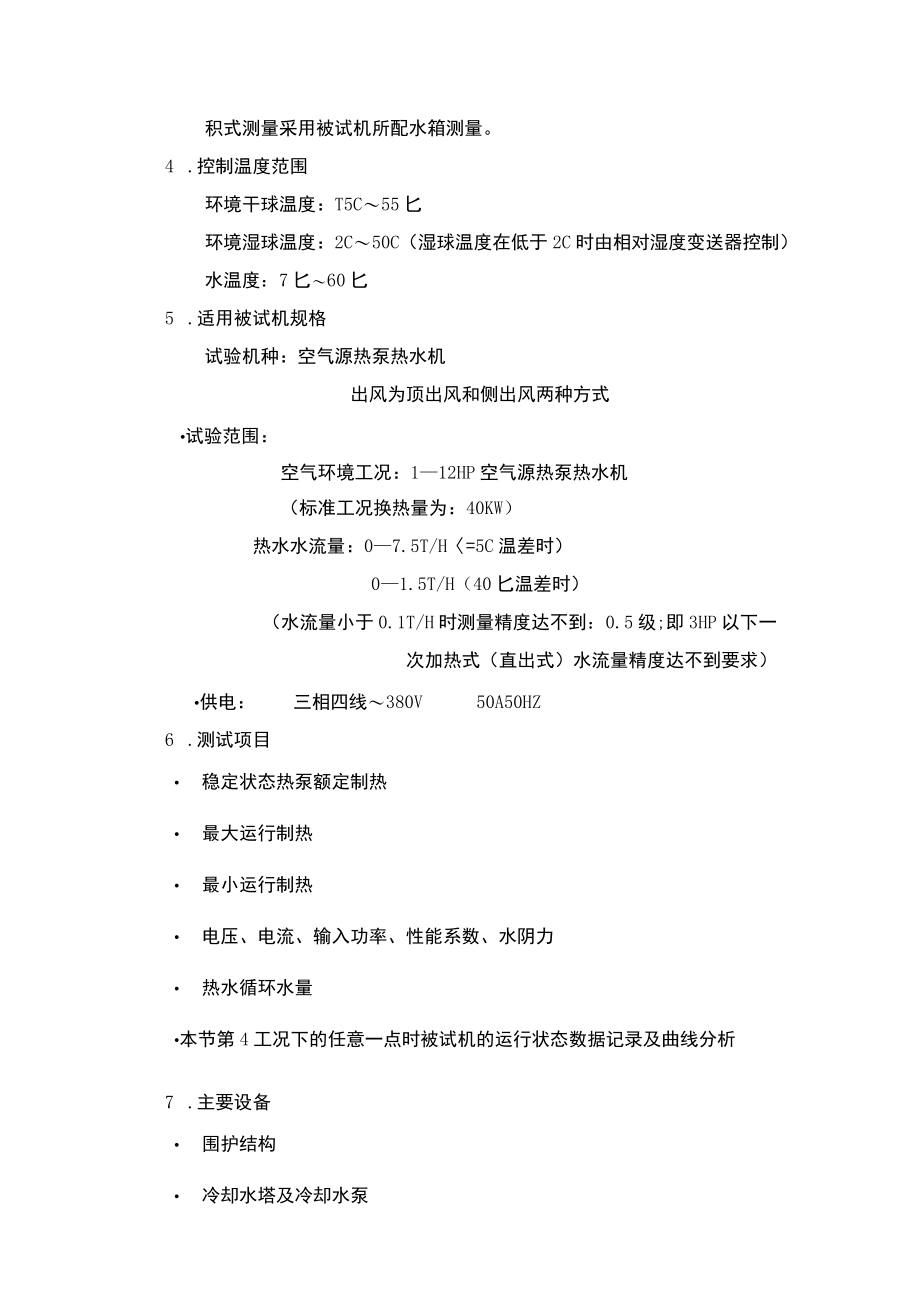

3、箱测量；静态加热式水容积式测量采用被试机所配水箱测量。4 .控制温度范围环境干球温度：T5C55匕环境湿球温度：2C50C（湿球温度在低于2C时由相对湿度变送器控制）水温度：7匕60匕5 .适用被试机规格试验机种：空气源热泵热水机出风为顶出风和侧出风两种方式试验范围：空气环境工况：112HP空气源热泵热水机（标准工况换热量为：40KW）热水水流量：07.5T/H=5C温差时）01.5T/H（40匕温差时）（水流量小于0.1T/H时测量精度达不到：0.5级;即3HP以下一次加热式（直出式）水流量精度达不到要求）供电：三相四线380V50A50HZ6 .测试项目 稳定状态热泵额定制热 最大运行制热
4、 最小运行制热 电压、电流、输入功率、性能系数、水阴力 热水循环水量本节第4工况下的任意一点时被试机的运行状态数据记录及曲线分析7 .主要设备 围护结构 冷却水塔及冷却水泵 风冷冷凝机组 空调柜 环境加热加湿 环境干湿球取样装置 风冷冷水机组 冷冻水泵 管道加热器 保温水箱（2T） 水温取样装置 传感器及控制器 电气控制测量柜 测控计算机及打印机 被试机稳压调压电源（甲方自备）8 .主要工程围护结构安装工程（包括库板拼装,均流孔板安装,地板保护板，排水系统安装） 水塔及冷却水系统安装工程 制冷系统管道工程 被试机及冷冻水系统安装工程 控制电气接线工程 传感器元件及电脑通讯接线工程 软件工程 控
5、制室间隔及空调安装工程（甲方负责） 试验室计量（甲方负责）9.基本条件 电源：三相五线380V50HZIOOKVA（另外加独立信号接地） 供水：100Kgh清洁自来水至施工现场 地面：室内为水平坚实地面，负荷能力大于0.3T/M二、技术条件 .测量控制型式系统为半自动控制型式，工况调节设备为计算机控制仪表自动调节型式。系统为全自动数据采集模式，全部数据自动采集并由计算机进行处理。 .测量点及精度(依据标准：热泵国标征求稿) 环境干球温度：测量精度为02t(-1055匕范围内)。 环境湿球温度：测量精度为02t(250匕范围内)。温度低于Oe时湿球不控制 环境相对湿度：测量精度为2% 被试机冷热
6、水进出水温度：测量精度为02匕(765匕范围内)。 被试机电参数：电压、电流、功率测量的精度为05级。 水流量：0.5级 水差压：0.3级 冷媒高低压：0.5级三、设备保护功能1 .所有设备电动机采用了继电过热电流保护2 .制冷机组系统采用了系统高低压力保护、高压控制及冷却水缺水保护3 .冷冻及冷却水系统缺水保护4 .环境超温保护5 .加湿箱超温保护及缺水保护四.围护结构尺寸为:6000(L)X4500(W)X4000(H)材料为：100聚氨酯,双面彩钢板门为聚氨酯冷库门:1800(W)X2300(H)送风风道及格栅：1批地板铺设：铺不锈钢板带排水槽IoOO.x200027m2围护结构照明室内
7、照明：防潮日光灯40W6盏五、空气再处理机组规格室内侧空气再处理机组(总风量为1500(3h)型式：组合式上回风下送风(非标)1台风机：双风机15000m3h,250Pa1台电机：1台蒸发器：5/8英寸铜管套铝泊翅片型，翅片为带亲水膜（非标）4路加热器：不锈钢翅片管状加热器36KW/380V环球电器加湿器：不锈钢浅槽保温式（非标）36KW/380VXXXXXXXX新风阀：全铝合金多叶对开式调节阀1套化霜装置1套1.压缩冷凝机组规格压缩冷凝机组：5HPX2（其中2台双温）2套大金压缩机 制冷配件：（铜管,保温管,膨胀阀等）1批 散热水塔1台 散热水泵1台 水流开关1个 水管及安装附件1批GB补水
8、箱（不锈钢）1台冷水机组：5HPX31套大金压缩机冷水机组冷冻水水泵：GD50-191台广一热水水泵:GD50-501台广一水流开关2个水管等安装件一批制冷配件：（铜管,保温管,膨胀阀等）1批管道加热器：（具体参数见图纸）1台XXXXXXXX内带加热36KW标准水箱2T1台六、控制测量设备规格1.传感器、变送器温度传感器：PTlOoA级SUS4.8x1505支JUMOPTlOOA级SUS4.8x1508支全茂T型热电偶：800米敏杨冷媒压力变送器：0-6MPA1个立格冷媒压力变送器：0-6MPA1个立格水阻力变送器：0-400KPA1个康宇相对湿度变送器：HMW401个vasala2.控制仪表
9、、控制器多功能调节仪SDC6台山武R可编程序控制器：FPlC60C1台松下液位控制器：HANYUOLV-ST2只韩国固态继电器：HZ3100K6套慧捷通周波控制器：3套慧捷通变频器：FRV5.5G9S-41台松下电磁流量计0-8T/小时（3-120Lmin）1台YOKOGAWA3.控制柜及强电系列控制柜2台江门繁华低压电器1批国产知名品牌电线、电缆1批GB线槽、端子1批标准件被试机稳压调压电源60KVA（三相）1台甲方自备4.数据系统数据采集器：HP349701套AGILENT数据采集器模块：HP34901（22点）2块AGILENT电量测量表：ZW3432（带电能）1台青智高精度电流互感器：0级3个顺德5.控制计算机系统2.主机：（P42G,硬盘160G,内存1G,19寸液晶）打印机:HP1台通讯接口卡：CP-1321件台湾MOXA通讯电缆C200H-CN3N4根XXXXXXXX七、售后服务1 .设备交付甲方使用后即进入保修期，保修期为一年。2 .保修期内非人为损坏的机件（乙方提供）乙方无偿提供或修理。3 保修期后乙方对设备终身有偿服务。
