《2024普通混凝土长期性能和耐久性能试验方法.docx》由会员分享，可在线阅读，更多相关《2024普通混凝土长期性能和耐久性能试验方法.docx（17页珍藏版）》请在第壹文秘上搜索。

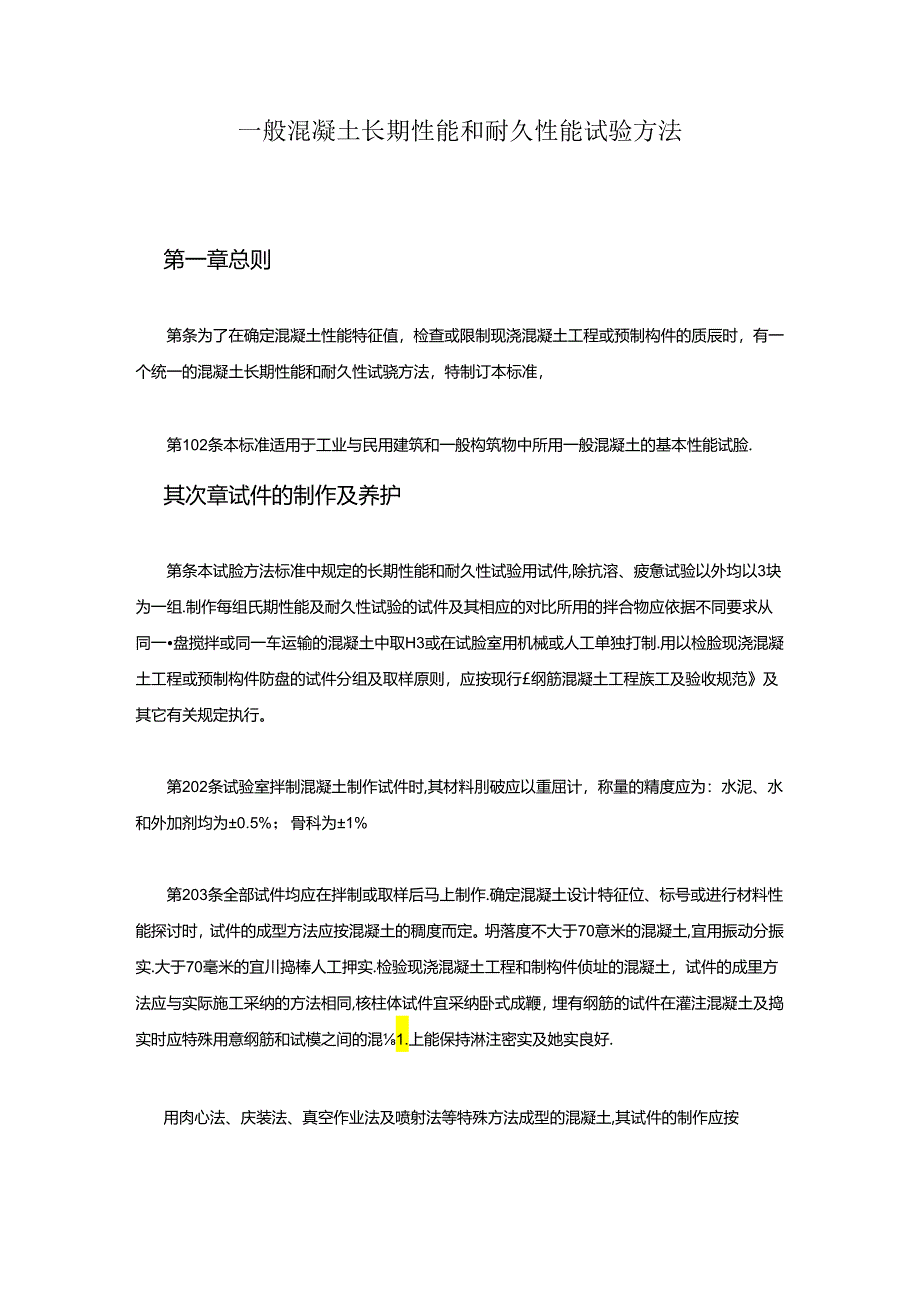

1、一般混凝土长期性能和耐久性能试验方法第一章总则第条为了在确定混凝土性能特征值，检查或限制现浇混凝土工程或预制构件的质辰时，有一个统一的混凝土长期性能和耐久性试骁方法，特制订本标准，第102条本标准适用于工业与民用建筑和一般构筑物中所用一般混凝土的基本性能试脸.其次章试件的制作及养护第条本试脸方法标准中规定的长期性能和耐久性试验用试件,除抗溶、疲惫试验以外均以3块为一组.制作每组氏期性能及耐久性试验的试件及其相应的对比所用的拌合物应依据不同要求从同一盘搅拌或同一车运输的混凝土中取H3或在试脸室用机械或人工单独打制.用以检脸现浇混凝土工程或预制构件防盘的试件分组及取样原则，应按现行纲筋混凝土工程族
2、工及验收规范及其它有关规定执行。第202条试验室拌制混凝土制作试件时,其材料刖破应以重屈计，称量的精度应为：水泥、水和外加剂均为0.5%；骨科为1%第203条全部试件均应在拌制或取样后马上制作.确定混凝土设计特征位、标号或进行材料性能探讨时，试件的成型方法应按混凝土的稠度而定。坍落度不大于70意米的混凝土,宜用振动分振实.大于70毫米的宜川捣棒人工押实.检验现浇混凝土工程和制构件侦址的混凝土，试件的成里方法应与实际施工采纳的方法相同,核柱体试件宜采纳卧式成鞭，埋有纲筋的试件在灌注混凝土及捣实时应特殊用意纲筋和试模之间的混1.上能保持淋注密实及她实良好.用肉心法、庆装法、真空作业法及喷射法等特殊

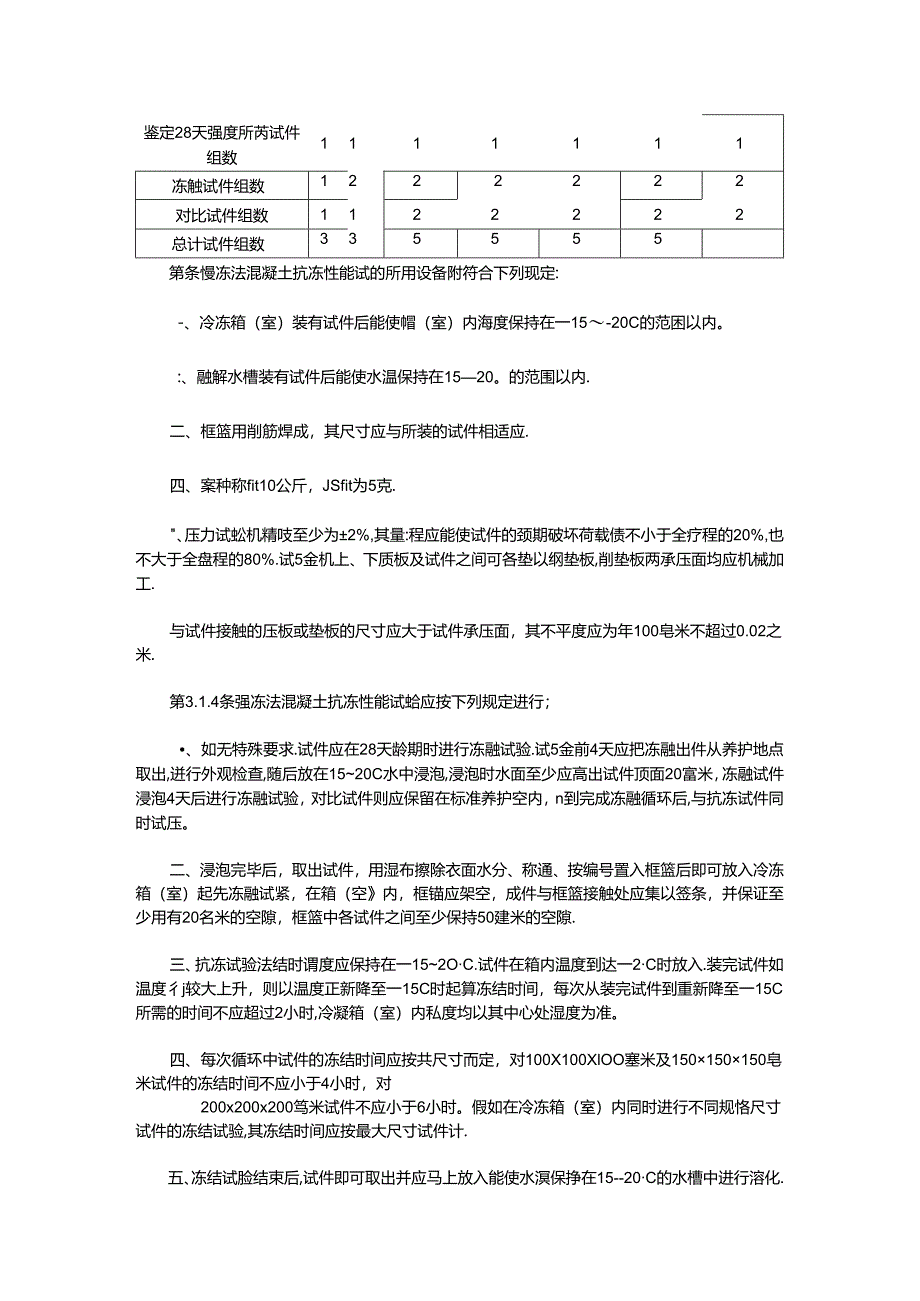

3、方法成型的混凝土,其试件的制作应按鉴定28天强度所芮试件组数1111111冻触试件组数1222222对比试件组数1122222总计试件组数335555第条慢冻法混凝土抗冻性能试的所用设备附符合下列现定:-、冷冻箱（室）装有试件后能使帽（室）内海度保持在一15-20C的范困以内。:、融解水槽装有试件后能使水温保持在1520。的范围以内.二、框篮用削筋焊成，其尺寸应与所装的试件相适应.四、案种称fit10公斤，JSfit为5克.、压力试蚣机精吱至少为2%,其量:程应能使试件的颈期破坏荷载债不小于全疗程的20%,也不大于全盘程的80%.试5金机上、下质板及试件之间可各垫以纲垫板,削垫板两承压面均应机
4、械加工.与试件接触的压板或垫板的尺寸应大于试件承压面，其不平度应为年100皂米不超过0.02之米.第3.1.4条强冻法混凝土抗冻性能试蛤应按下列规定进行；、如无特殊要求.试件应在28天龄期时进行冻融试验.试5金前4天应把冻融出件从养护地点取出,迸行外观检查,随后放在1520C水中浸泡,浸泡时水面至少应高出试件顶面20富米，冻融试件浸泡4天后进行冻融试验，对比试件则应保留在标准养护空内，n到完成冻融循环后,与抗冻试件同时试压。二、浸泡完毕后，取出试件，用湿布擦除衣面水分、称通、按编号置入框篮后即可放入冷冻箱（室）起先冻融试紧，在箱（空内，框锚应架空，成件与框篮接触处应集以签条，并保证至少用有20
5、名米的空隙，框篮中各试件之间至少保持50建米的空隙.三、抗冻试验法结时谓度应保持在一152OC.试件在箱内温度到达一2C时放入.装完试件如温度彳j较大上升，则以温度正新降至一15C时起算冻结时间，每次从装完试件到重新降至一15C所需的时间不应超过2小时,冷凝箱（室）内私度均以其中心处湿度为准。四、每次循环中试件的冻结时间应按共尺寸而定，对100X100XlOO塞米及150150150皂米试件的冻结时间不应小于4小时，对200x200x200笃米试件不应小于6小时。假如在冷冻箱（室）内同时进行不同规恪尺寸试件的冻结试验,其冻结时间应按最大尺寸试件计.五、冻结试脸结束后,试件即可取出并应马上放入能

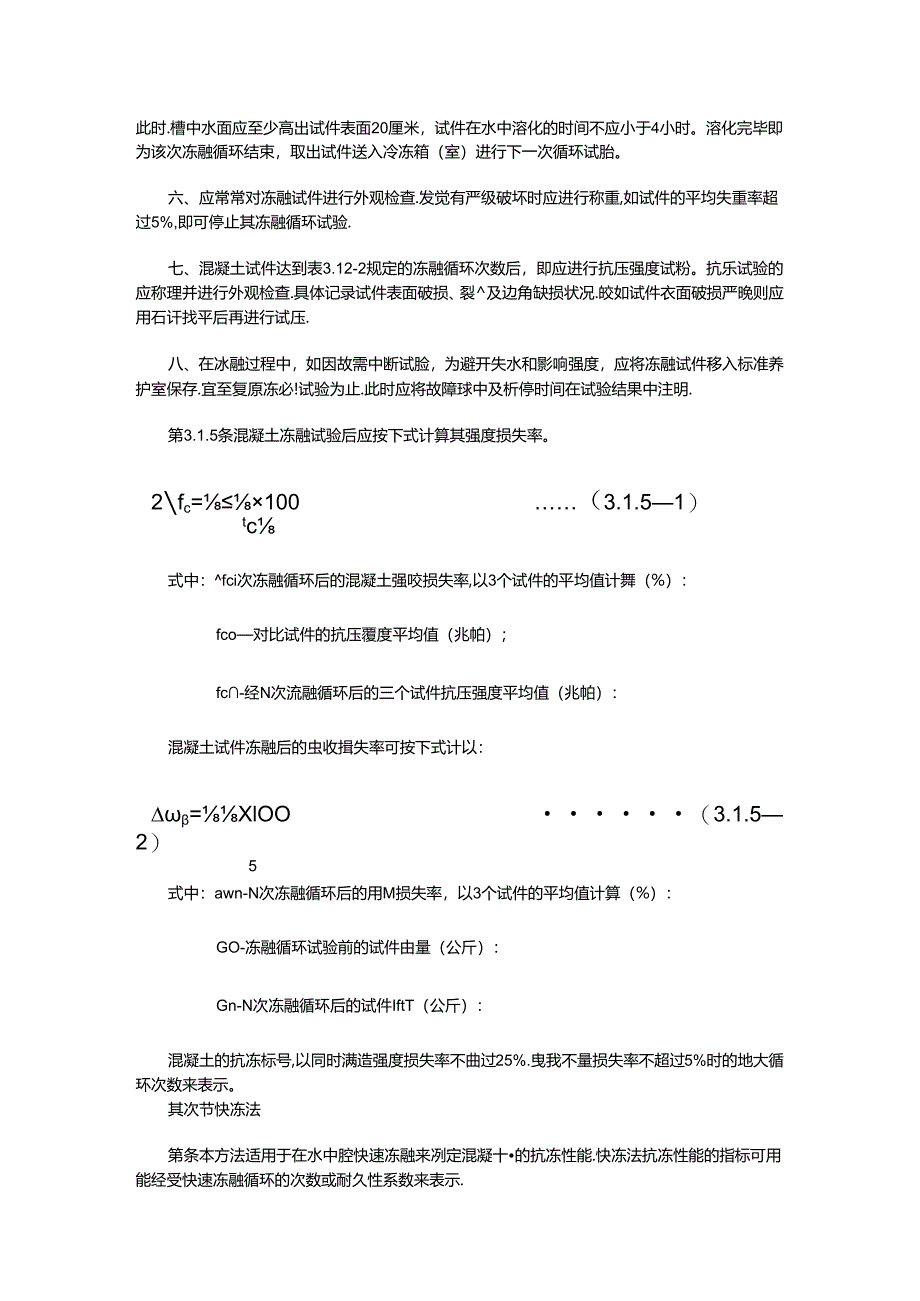

6、使水溟保挣在15-20C的水槽中进行溶化.此时.槽中水面应至少高出试件表面20厘米，试件在水中溶化的时间不应小于4小时。溶化完毕即为该次冻融循环结束，取出试件送入冷冻箱（室）进行下一次循环试胎。六、应常常对冻融试件进行外观检查.发觉有严级破坏时应进行称重,如试件的平均失重率超过5%,即可停止其冻融循环试验.七、混凝土试件达到表3.12-2规定的冻融循环次数后，即应进行抗压强度试粉。抗乐试验的应称理并进行外观检查.具体记录试件表面破损、裂及边角缺损状况.皎如试件衣面破损严晚则应用石讦找平后再进行试压.八、在冰融过程中，如因故需中断试脸，为避开失水和影响强度，应将冻融试件移入标准养护室保存.宜至复
7、原冻必!试验为止.此时应将故障球中及析停时间在试验结果中注明.第3.1.5条混凝土冻融试验后应按下式计算其强度损失率。2fc=100（3.1.51）tc式中：fci次冻融循环后的混凝土强咬损失率,以3个试件的平均值计舞（%）：fco对比试件的抗压覆度平均值（兆帕）；fc-经N次流融循环后的三个试件抗压强度平均值（兆帕）：混凝土试件冻融后的虫收揖失率可按下式计以：=XlOO（3.1.52）5式中：awn-N次冻融循环后的用M损失率，以3个试件的平均值计算（%）：GO-冻融循环试验前的试件由量（公斤）：Gn-N次冻融循环后的试件IftT（公斤）：混凝土的抗冻标号,以同时满造强度损失率不曲过25%.
8、曳我不量损失率不超过5%时的地大循环次数来表示。其次节快冻法第条本方法适用于在水中腔快速冻融来冽定混凝十的抗冻性能.快冻法抗冻性能的指标可用能经受快速冻融循环的次数或耐久性系数来表示.Aw.=100（3.2.52）式中：4Wn-N次浮融循环后试件的重收损失率,以3个试件的平均值计算（）：GO一冻融循环试验前的试件正业（公斤）；Gn-N次冻融循环后的试件电盘（公斤）.混凝土耐快速冰融循环次数应以同时满息相对动弹性模业做不小于60%和电疑损失率不超过5%时的最大循环次数来表示.混凝土耐久性系数应按卜式计豫：Kn=PN100（3）式中：Kn混联土耐久性系数；N-达到第3.2.4条第八款要求时的冻融新
9、环次数：P一经N次冻融循环后试件的相对动弹性模成。第四章动弹性模量试验第条本方法适用于测定混瓶上的动弹性模量,以检粉混凝土在经受冰触或其它侵蚀作刖后遭遇破坏的程度.并以此来评定它们的耐久性旎.第4.0.2条木试验采纳祓面为100XloO息米的核柱体试件，其高宽比农为35.第4.0.3条混凝土动弹性模量试验所用设饴应符合下列规定：一、混凝土动弹性模吊测定仪一有以下两种形式：1.共振法混凝土动弹性模立测定仪（简称共振仪）.幼出版率可冏范围为100-20000衲，给出功率应能激励试件使产生受迫振动,以使能用共振的原理定出试件的基频振动频率（基频）。在无专用仪器的状况下,可用通用仪器进行组合,其基本原
10、理示意如图4.0.3.图4.0.4T共振法测量动弹性模玳1.激振换健器2.接收换能器3.软泡沫照料24.试件(测制时试件成型面朝上)1制一2敲击法测hi动弹性模凝示彦图QA散击方向及位置接收方向和位置能器的安装位可见图(404-1).以敲击法测Ju试件的横向用频振动频率时其支承、敲击点和接收换能器的安装位置UJ见图4.0.4-2)i三、用共振法测址混凝土.动弹性模量时，先调整共振仪的激振功率和接收增益旋钮至适当位冏，变换激振频率，同时留意视察指示电表的指针偏转，当指针偏转为最大时，即去示试件达到共振状态，这时所显示的激振频率即为试件的基频抿动频率，每一测比应用发测读两次以匕如两次连续测侪之差不
11、超过05%,取这两个测值的平均值作为该试件的测试结果.枭纳以示波器作显示的仪器时，示波港的图形调成一个正圆时的频率即为共振频率.当仪器同时具有指示电表和示波器时，以电衣指针达最大位时的频率作为共娠率.在神试过程中，如发觉两个以上姆值时，宜采纳以卜方法测出其真实的共振即:洪盘混凝土变形的装置W具有股制或石英玻璃制作的标准杆以便在测出前及测量过程中校核仪表的读数.二、怛泓慎湿室能使室温保持在202C相对湿度保持在605%.第604条混凝土收缩试验应按下列步骤进行、测定代表某一混凝土收缩性能的特征值时，试件应在3火龄期（从搅界混凝土加水时算起）从标准养护室取出并T上移入恒温恒湿室测定其初始长度,此后
12、至少应按以下规定的时间间隔测量其变形读数：1、3、7、14、28.45、60.90.120.150.180央（从移入恒海忸湿室内算起。测定混凝土在某一具体条件下的相对收缩（ft时（包括在除变试始时的混凝土.收缩变形测定应按要求的条件支配试验，对非标准养护试件如需移入恒温恒湿空进行试验，应先在该室内预置4个小时，再刈其初始依，以使它们具有同样的温度基掂。泅量时并应登记试件的初始干程状态.、M储后应先用标准杆校正仪衣的零点，井应在半天的测定过程中至少再复核1-2次（其中一次在全部试件溯读完后）。如复核时发觉零点与原值的信差超过0.01亳米，调零后应重新测定.三、试件每次在收缩仪上放湿的位附、方向均
13、应保持一样。为此，试件上应标明相应的记号,忒件在放置及取出时应轻稔细致,勿使琲撞衣架及衣杆，如发生琲掩，则应取卜试件，重新以标准杆复核零点.用接触式引伸仪测定时,也应留意使每次测Ift时试件与仪表保持同样的方向性.每次读数应弟复3次.四、试件在忸温恒湿室内应放置在不吸水的搁架上，底面架空，其总支承面枳不应大于100乘试件板面边长（亳米）.郁个试件之间应至少留有30包米的间隙.五、须要测定混凝土自缩侑的试件，在3天龄期时从标准养护室取出后应马上密封处理,密封处理可枭纳金属套或册封，采纳金属套时试件装入后应部，IE焊死，不得留有仟何能使内外湿度交换的缝隙.外溺测头的四周也应用石脱反红封培严实.宋纳
14、封时至少应涂朋3次，每次涂肿前应用浸腊的纱布或腊纸包组严实，腊封完毕后应套以塑料袋加以爱护,自缩试骏期间，试件应无HI盘改变，如在180天试验间隔期内正量改变出过10克，该试件的试验结果无效，第605条混凝十.收缩值应按下式计算：(6.0.5)式中：St试验期为t大的混凝上收缩值，t从测定初始长度时昨起;第条混凝土徐变试验所用设的应符合下列规定、律变仪其基本形式如图7.0.3）所示它包括上、下压板、舛,持荷装置以及23根承力统杆.邦筑及丝杆的数域、尺寸应按徐变仪所要求的试粉吨位而定,在试脸荷我卜，丝杆的拉应力一般不应大于材料粕眼点的30%,弹簧的工作压力不应超过允许极限荷我的80%,但工作时弹
15、黄的压缩变形也不如小于20苫米，以使它具有足够的两整实力.有条件时也可采纳两个试件申登受荷，以提高设每的利用率，二、加荷装置包括加荷架、千斤顶及冽力装置.加荷架由接长杆及顶板组成用以承受加荷时的反力.加荷时加荷架与旅变仪丝杆顶部相连.千斤俄起更千斤顶，其吨位应大于所要求的试验荷载，测力装置标准第（压力环或其它形式的压力测定装置，其测量精度应达到所加荷载的2%,其址程应能使试脸压力值不小于全M：程的20%,也不大于全量程的80%.三、变形测及装词可采纳外装的带接长杆的分表，差动式应变计或移动式的接触式引伸仪，它应能保证所测量的应变值至少具有20*的精度。四、恒温恒湿室能使室温保持在202C相对湿度保持在605%图8.0.3徐变仪1螺母2.上压板3.丝杆4件试5.球线6.垫板7.定心8.下压板9.弹黄10.杼盘11.球线第7.0.4条混凝土受压徐变试验应按下列步进行一、试聆的应充分作好打算工作，须要粘贴测头或测点的应在一天以前粘好，仪表安奘好后应细致检伤，不得有任何松动或井样现象,加荷用的斤顶
