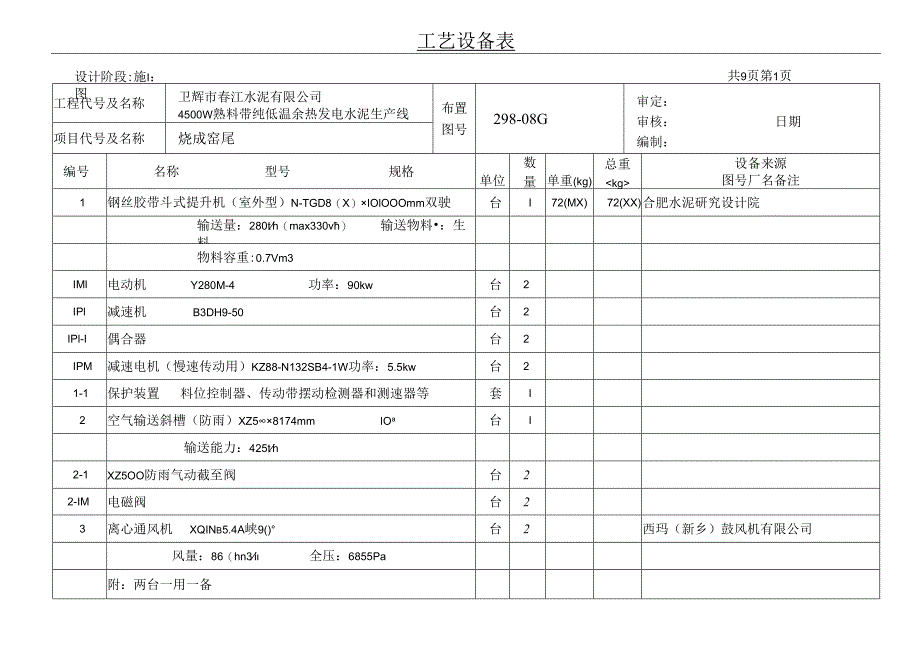

1、工艺设备表工程代号及名称卫辉市春江水泥有限公司4500W熟料带纯低温余热发电水泥生产线布置图号298-08G审定：审核：日期编制：项目代号及名称烧成窑尾编号名称型号规格单位数量单重(kg)总重设备来源图号厂名备注1钢丝胶带斗式提升机（室外型）N-TGD8（X）IOlOOOmm双驶台I72(MX)72(XX)合肥水泥研究设计院输送量：280th（max330v）输送物料：生料物料容重:0.7Vm3IMl电动机Y280M-4功率：90kw台2IPl减速机B3DH9-50台2IPl-I偶合器台2IPM减速电机（慢速传动用）KZ88-N132SB4-1W功率：5.5kw台21-1保护装置料位控制器、传

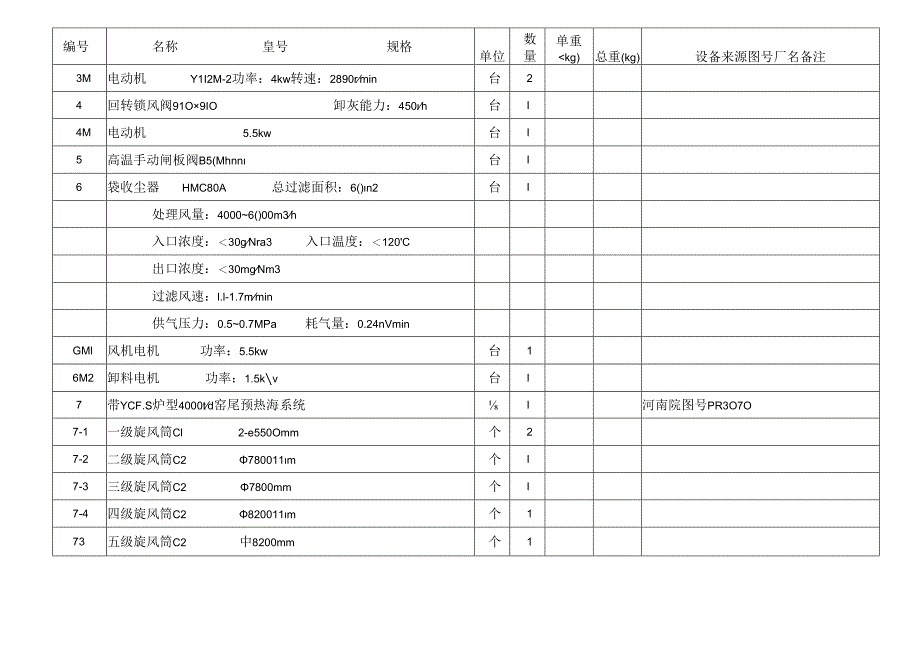

2、动带摆动检测器和测速器等套I2空气输送斜槽（防雨）XZ58174mmIOa台I输送能力：425th2-1XZ5OO防雨气动截至阀台22-IM电磁阀台23离心通风机XQINb5.4A峡9()台2西玛（新乡）鼓风机有限公司风量：86（hn3i全压：6855Pa附：两台一用一备设计阶段:施I：图共9页第1页编号名称皇号规格单位数量单重kg)总重(kg)设备来源图号厂名备注3M电动机Y1I2M-2功率：4kw转速：2890rmin台24回转锁风阀91O9IO卸灰能力：450h台I4M电动机5.5kw台I5高温手动闸板阀B5(Mhnn台I6袋收尘器HMC80A总过滤面积：6()n2台I处理风量：4000
3、6()00m3h入口浓度：30gNra3入口温度：120C出口浓度：30mgNm3过滤风速：l.l-1.7mmin供气压力：0.50.7MPa耗气量：0.24nVminGMl风机电机功率：5.5kw台16M2卸料电机功率：1.5kv台I7带YCF.S炉型4000td窑尾预热海系统I河南院图号PR3O7O7-1一级旋风筒Cl2-e550Omm个27-2二级旋风筒C2780011m个I7-3三级旋风筒C27800mm个I7-4四级旋风筒C2820011m个173五级旋风筒C2中8200mm个1编号名称皇号规格单位数量单重kg)总重(kg)设备来源图号厂名备注7-6竖烟道730Omm个I7-7F型分

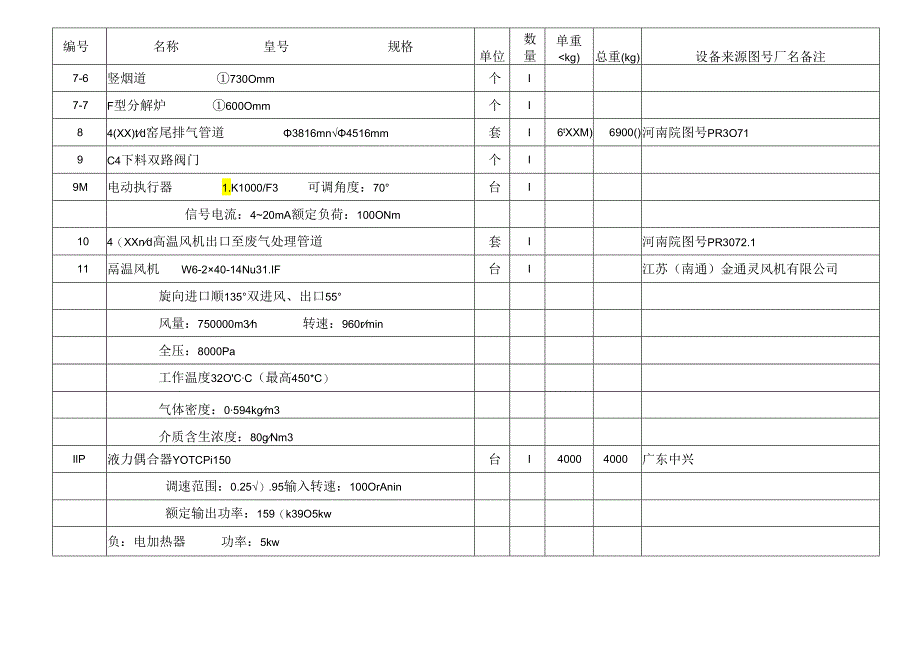

4、解炉600Omm个I84(XX)td窑尾排气管道3816mn4516mm套I6tXXM)6900()河南院图号PR3O719C4下料双路阀门个I9M电动执行器1.K1000/F3可调角度：70台I信号电流：420mA额定负荷：100ONm104（XXnd高温风机出口至废气处理管道套I河南院图号PR3072.111鬲温风机W6-240-14Nu31.IF台I江苏（南通）金通灵风机有限公司旋向进口顺135双进风、出口55风量：750000m3h转速：960rmin全压：8000Pa工作温度32OCC（最高450*C）气体密度：0594kgm3介质含生浓度：80gNm3IlP液力偶合器YOTCPi1
5、50台I40004000广东中兴调速范围：0.25）.95输入转速：100OrAnin额定输出功率：159（k39O5kw负：电加热器功率：5kw编号名称皇号规格单位数量单重kg)总重(kg)设备来源图号厂名备注HPM电动执行器额定负我：S(XX)Nrn台I信号电流：4-2(hnA电压：38OVIlP-I油冷却器G1.C5-240.6台IIlMl电动机YRKK800-6功率25(M)kw台I转速993rmin电压IOkV11M2慢转装置XWDl1-8190-47功率Ilkw电压380v台I常州减速机厂超越离合器:沈阳三环11-1进风差动导叶调节装置套IIl-IM电动执行器台I信号电流：420m
6、A电压：380V额定负载8000Nm11-2稀油站XYZ-40G给油量401/min个I工作压力0.4Mpa油箱容积In?过滤油量09mh换热面积4n2冷却水消耗量3.6m11-2M1油泵电机Y1001.-4台2功率2.2kw电压380v11-2M2油用电加热器功率1.2kw电压220V个112电动葫芦MD2-I(M)D起重量21台1编号名称皇号规格单位数量单重kg)总重(kg)设备来源图号厂名备注起升虑度HX）m起升速度8nVmin2主起升电机ZD32-4功率4.5kw台II2M2付起升电机ZDY112-4功率0.4kw台I12M3运行电机ZDYl12-4功率0.4kw台I13手动闸门DN4
7、50mn工作温度30-25Oc台I14离心通风机4-72-12No4.5顺0台I西玛（新乡）鼓风机有限公司风量：708InWh风压2428Pa14M电动机Y132S-2功率7.5kw台I15手动闸门DN450mm工作温度-30-250C台I16高压离心通风机919NoIOD逆45台I西玛（新乡）鼓风机有限公司风量794211h风压594IPa16M电动机Y21.-4功率：30kw转速：I45r7min台I17手动仲I板阀DN2600mm工作温度：3O-25OC18i压离心通风机9-l9Nol2.5D顺45台I西玛新乡）鼓风机有限公司风量7942m%风压594IPa转速：I48()min18M电
8、动机（变频调速）YVP3I5S4功率:IIOkw转速：1480rmin19矩形织物膨胀节TRSF56OX560/10X600-F(4010)个120空气炮KT-I(K)个12编号名称皇号规格单位数量单重kg)总重(kg)设备来源图号厂名备注20M电磁阀K23D-I5220V0.02kw个12介质压力：0.785-0.98MPa21电动百叶阀ZKYVb-().O5DN35(X)n11)台I工程压力：O.O5MPa使用温度：O-25OC21M电动执行器台I信号电流：42()mA电压：380V输出力矩：6000Nm22管道增温系统套I上海外高桥喷雾系统有限公司冷却风量：250000Nm3h风温：35
9、0C最大450C增湿后废气温度：2(M)C风管直径：450Omm最大喷水量：I8th喷水调节范围：0.921th压缩空气量：5OONm3h最大：100ONnBh压力：7bar最大喷雾粒度：230IIm平均粒径：100Um喷嘴数量：7个22M总功率：20kw22-1水泵组台2一用一备22-IM电动机功率：50kw台222-2管道增湿系统水气输送管道套122-2-1钢管DN80米170编号名称皇号规格单位数量单重行程：80Omm套I最大扭矩：16(X)Nm额定扭矩：62Nm26H附带钢丝绳卷轮套I27膨胀节DN4500mm工作温度：350t补偿量：20Omnl台228膨胀节DN3800mm工作温度：35(C补偿量：25mm台129膨胀节DN3800mm工作温度：I65X;补偿量：20Omnl台I30手动螺旋闸门1.ZD50050Omm台IFl提升机I出料出料溜子个
