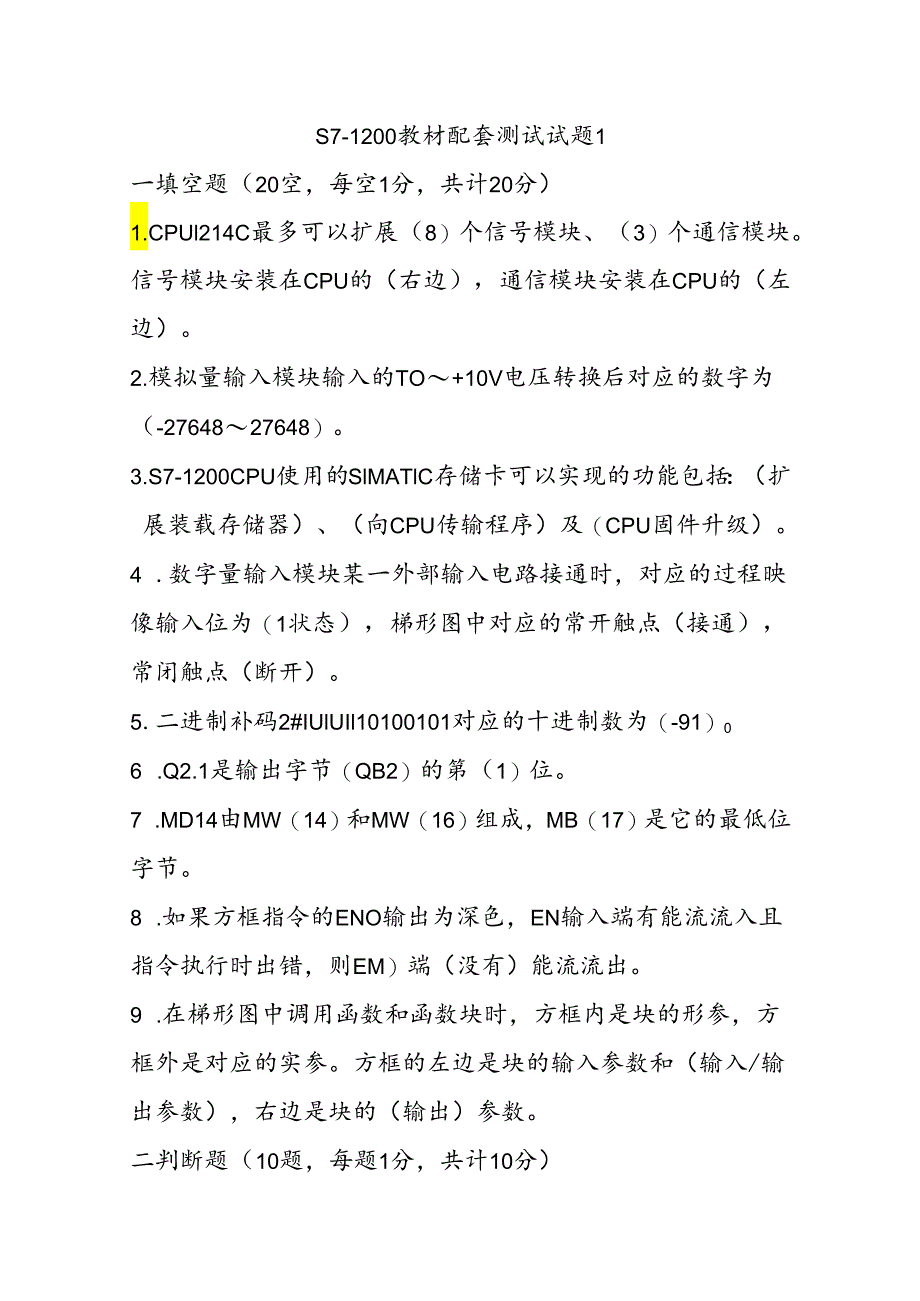

1、S7-1200教材配套测试试题1一填空题（20空，每空1分，共计20分）1.CPUl214C最多可以扩展（8）个信号模块、（3）个通信模块。信号模块安装在CPU的（右边），通信模块安装在CPU的（左边）。2.模拟量输入模块输入的TO+10V电压转换后对应的数字为（-2764827648）。3.S7-1200CPU使用的SlMATlC存储卡可以实现的功能包括：（扩展装载存储器）、（向CPU传输程序）及（CPU固件升级）。4 .数字量输入模块某一外部输入电路接通时，对应的过程映像输入位为（1状态），梯形图中对应的常开触点（接通），常闭触点（断开）。5 .二进制补码2#IUlUIl10100101对

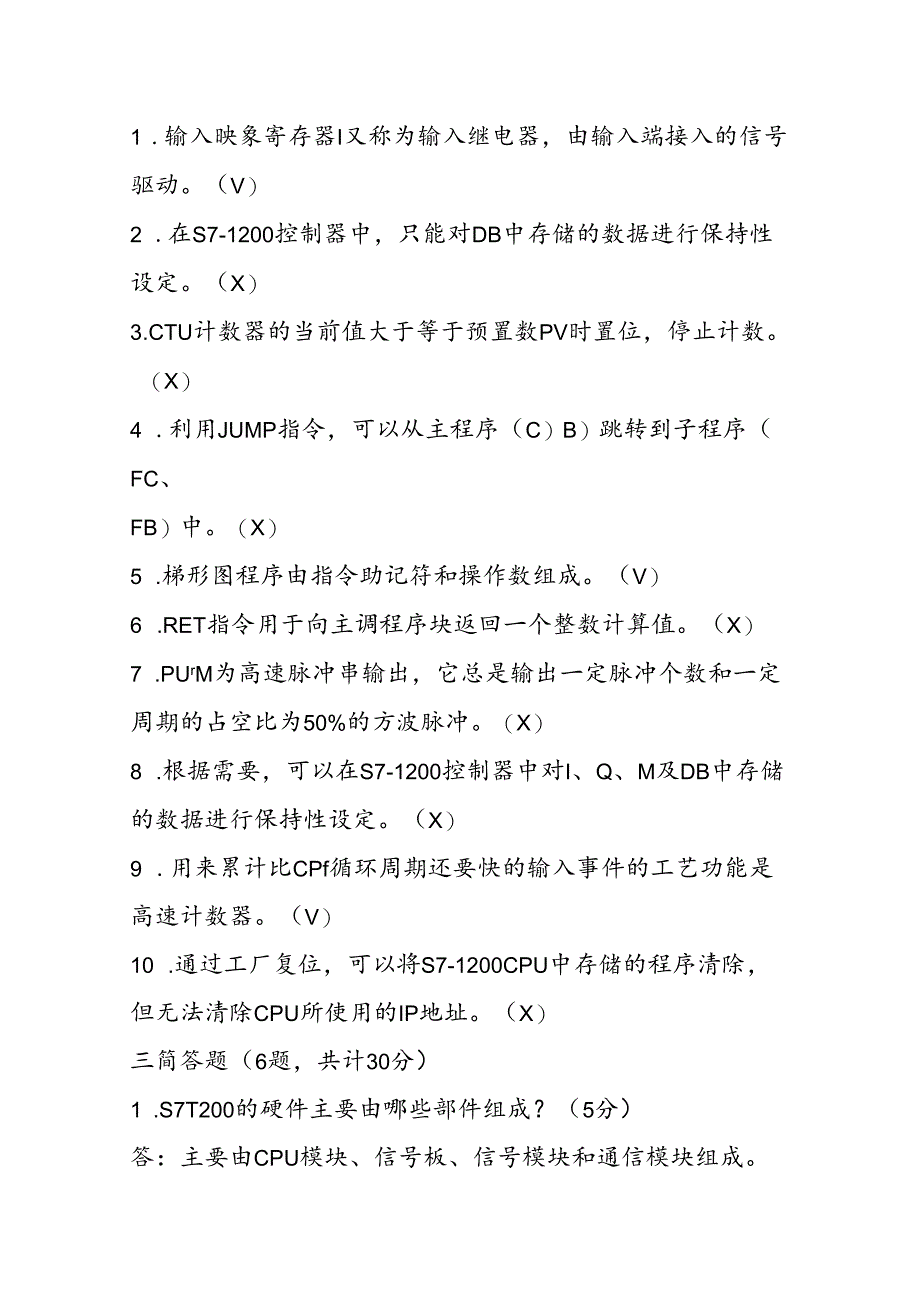

2、应的十进制数为（-91）06 .Q2.1是输出字节（QB2）的第（1）位。7 .MD14由MW（14）和MW（16）组成，MB（17）是它的最低位字节。8 .如果方框指令的ENO输出为深色，EN输入端有能流流入且指令执行时出错，则EM）端（没有）能流流出。9 .在梯形图中调用函数和函数块时，方框内是块的形参，方框外是对应的实参。方框的左边是块的输入参数和（输入/输出参数），右边是块的（输出）参数。二判断题（10题，每题1分，共计10分）1 .输入映象寄存器I又称为输入继电器，由输入端接入的信号驱动。（V）2 .在S7-1200控制器中，只能对DB中存储的数据进行保持性设定。（X）3 .CTU计

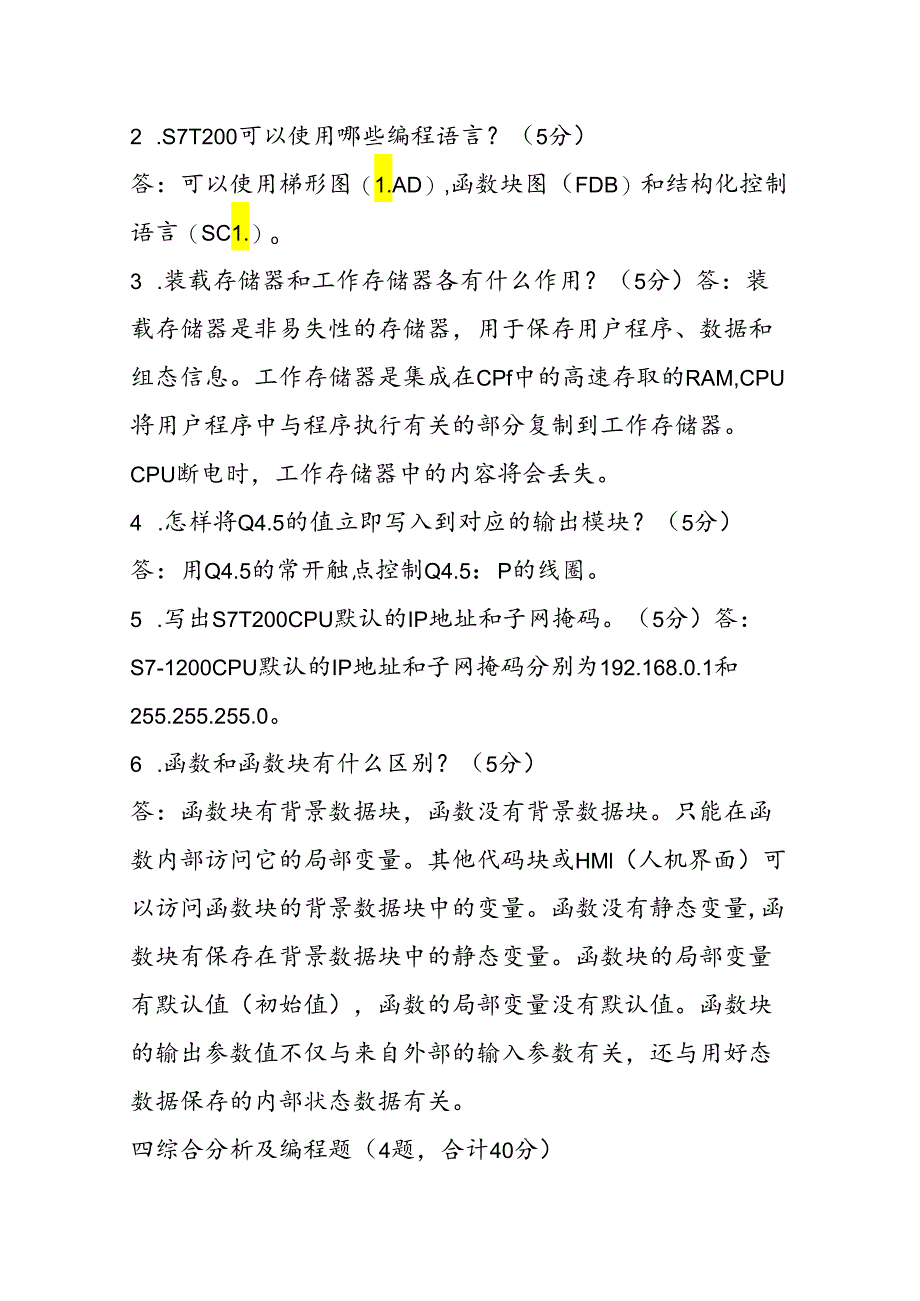

3、数器的当前值大于等于预置数PV时置位，停止计数。（X）4 .利用JUMP指令，可以从主程序（C）B）跳转到子程序（FC、FB）中。（X）5 .梯形图程序由指令助记符和操作数组成。（V）6 .RET指令用于向主调程序块返回一个整数计算值。（X）7 .PUrM为高速脉冲串输出，它总是输出一定脉冲个数和一定周期的占空比为50%的方波脉冲。（X）8 .根据需要，可以在S7-1200控制器中对I、Q、M及DB中存储的数据进行保持性设定。（X）9 .用来累计比CPf循环周期还要快的输入事件的工艺功能是高速计数器。（V）10 .通过工厂复位，可以将S7-1200CPU中存储的程序清除，但无法清除CPU所使用
4、的IP地址。（X）三简答题（6题，共计30分）1 .S7T200的硬件主要由哪些部件组成？（5分）答：主要由CPU模块、信号板、信号模块和通信模块组成。2 .S7T200可以使用哪些编程语言？（5分）答：可以使用梯形图（1.AD）,函数块图（FDB）和结构化控制语言（SC1.）o3 .装载存储器和工作存储器各有什么作用？（5分）答：装载存储器是非易失性的存储器，用于保存用户程序、数据和组态信息。工作存储器是集成在CPf中的高速存取的RAM,CPU将用户程序中与程序执行有关的部分复制到工作存储器。CPU断电时，工作存储器中的内容将会丢失。4 .怎样将Q4.5的值立即写入到对应的输出模块？（5分）
5、答：用Q4.5的常开触点控制Q4.5：P的线圈。5 .写出S7T200CPU默认的IP地址和子网掩码。（5分）答：S7-1200CPU默认的IP地址和子网掩码分别为192.168.0.1和255.255.255.0。6 .函数和函数块有什么区别？（5分）答：函数块有背景数据块，函数没有背景数据块。只能在函数内部访问它的局部变量。其他代码块或HMl（人机界面）可以访问函数块的背景数据块中的变量。函数没有静态变量,函数块有保存在背景数据块中的静态变量。函数块的局部变量有默认值（初始值），函数的局部变量没有默认值。函数块的输出参数值不仅与来自外部的输入参数有关，还与用好态数据保存的内部状态数据有关。
6、四综合分析及编程题（4题，合计40分）1.某轧钢长的成品库可存放钢卷100O个，因为不断有钢卷进库，出库，需要对库存的钢卷数进行统计，当库存数低于下限100时，指示灯H1.l亮；当库存数大于900时，指示灯H1.2亮；当达到库存上限1000时，报警器HA响，停止进库。写出I/O分配表和梯形图（15分）名称*子功能成品进岸检测传感暑10.0进岸产品施计佶号成品出库枪浦传扁号10.1出库产品就计信号计数叁清军按钮10.2计数器清零计数器装或按钮10.3计数暑黑就H1.lQO.O下限指示灯H1.2QO.1上限指示灯HAQO.2%0.0%OB2ClUDInt%Q0.2_II.IICUQUI,QD%0.
7、1CV-MM)TIco%10.2%O3TI1.D100OFVH序段7：10存。S811a将，“0e需手3.编写程序，在10.3的上升沿，用“与”运算指令将MWl6的最高3位清零，其余各位保持不变。（10分）程序段12：16题：在。附上升沿.用与运茸指令将MkVI他最高3位若累箕余各位保持不变4.设计求圆周长的函数FC1。（10分）程序段2:OBlCOtfVInitoOtneSN0merK。5dMlAOtfMENM1，05BP1316623(XVAutoCDtM)6NTMIN1OUl一Cc10000IN2S7-1200教材配套测试试题2一、填空题（20空，每空1分，共计20分）1.CPUI214
8、C有集成的（14）点数字量输入、（10）点数字量输出、（2）点模拟量输入，（6）点高速输出、（4）点高速输入。2 .MW6由MB（6）和MB（7）组成，MB（6）是它的高位字节。3 .接通延时定时器的IN输入电路（接通）时开始定时，定时时间大于等于预设时间时，输出Q变为（1状态）。IN输入电路断开时，当前时间值ET被（清0）,输出Q变为（0状态）。4 .每一位BCD码用（4）位二进制数来表示，其取值范围为二进制数（2#OOoo2#1001）。BCD码2#OooO000110000101对应的十进制数是（185）o5 .MB2的值为2#IoIIoIlO,循环左移2位后为（2#11011010）,
9、再左移2位后为（2#01101000）o6 .背景数据块中的数据是函数块的（接口区）中的（参数）和数据（不包括临时数据和常数）。7.S7T200在起动时调用组织块（OB100）o二、简答题（6题，共计30分）1.信号模块是哪些模块的总称？答：信号模块包括数字量输入模块和数字量输出模块，模拟量输入模块和模拟量输出模块。2 .使用系统存储器默认的地址MBl,哪一位是首次扫描位？答：M1.O是首次扫描位。3 .什么是MAC地址和IP地址？子网掩码有什么作用？答：MAC地址是以太网接口设备的物理地址。通常由设备生产厂家将MAC地址写入EEPROM或闪存芯片。在网络底层的物理传输过程中，通过MAC地址来
10、识别发送和接收数据的主机。MC地址是48位二进制数，分为6个字节，一般用十六进制数表示。IP地址由32位二进制数组成，是网际协议地址。IP地址通常用十进制数表示，用小数点分隔。子网掩码由32位二进制数组成，用于将IP地址划分为子网地址和子网内节点的地址。4,修改变量和强制变量有什么区别？答：修改变量功能将数值写入P1.C中的变量，不能写入I区的地址。写入的数据可能因为程序的运行被改写。只能强制外设输入和外设输出。在执行用户程序之前，强制值被用于输入过程映像。在处理程序时，使用的是输入点的强制值。在写外设输出点时，强制值被送给过程映像输出，输出值被强制值覆盖。强制值在外设输出点出现，并且被用于过
11、程。变量被强制的值不会因为用户程序的执行而改变。被强制的变量只能读取，不能用写访问来改变其强制值。5 .组织块与FB和FC有什么区别？答：出现事件或故障时，由操作系统调用对应的组织块，FB和FC是用户程序在代码块中调用的。组织块的输入参数是操作系统提供的启动信息。组织块没有输出参数、InOUt参数和静态数据。6 .RAM与FEPROM各有什么特点？答：芯片的电源消失后，RAM存储的数据将会丢失，而EEPROM存储的数据不会丢失。RAM的价格便宜，工作频率比EEPROM高得多。三、综合分析及编程题（5题，合计50分）1.利用一个接通延时定时器控制灯点亮IOS后熄灭。画出梯形图（10分）o.o%c
12、.ooo.o%Q0.0%DB41ITONTime%M0.0NQ(IQsrEI_2.分析下面梯形图，画出相应信号变化的图形并用简单文字说明。(10分)I%DB8TDN%O.ORme%Q0.01IINQ()5SPTCT%MD0IN3.AIW64中A/D转换得到的数值027648正比于温度值0800汽。用整数运算指令编写程序，在10.2的上升沿，将IW64输出的模拟值转换为对应的温度值（单位为0.1。0,存放在MW30中。（10分）醛芹民5：电：曜/3*800Q7WCOHVMlAMVM02WOimZSMoAUlO（WnoT叫ENEM36Q7*MOVTSKmpO,*KmQMlX11IrKmgtIH1O
13、Ul3）288000242778-HQ4.以0.1度为单位的整数格式的角度值在MW8中，在10.5的上升沿，求出该角度的正弦值，运算结果转换为以叱为单位的双整数，存放在MDI2中，设计出程序。（10分）断电，同时Q0.6控制的制动电磁铁开始通电，IOS后自动断电。设计梯形图程序。（10分）程序段14:18：按下起动投招Io0.QO航制的电机运行30;.然后自晒电幽Q。N测的励电IO.O*T7.Q%Q0.51IIVXI1%DB5/MJlune1.Tf3OS%DB6/BJTB.Q%QO.5Time/TtIOS%Q0.6二1.-1IViI1S7-1200教材配套测试试题3一、填空题（20空，每空1分
14、，共计20分）l.S7-1200CPU集成了（高速计数）、（脉冲输出）、（PID控制）等工艺功能。2.S7-1200CPU所支持的程序块类型有（OB）.（FB）.（FC）及（DB）o3 .若梯形图中某一过程映像输出位Q的线圈“断电”，对应的过程映像输出位为（0状态），在写入输出模块阶段之后,继电器型输出模块对应的硬件继电器的线圈（断电），其常开触点（断开），外部负载（断电）。4 .二进制数2#O100000110000101对应的十六进制数是（16#4185）,对应的十进制数是（16773）,绝对值与它相同的负数的补码是（2#1011HlOOlll1011）,5 .（R1.O）是逻辑运算结果的
15、简称。6 .在加计数器的复位输入R为0状态，加计数脉冲输入信号Cf的（上升沿），如果计数器值CV小于允许的最大值，CV加1。CV大于等于预设计数值PV时，输出Q为（1状态）。复位输入R为1状态时，CV被（清0）,输出Q变为（0状态）。7 .整数MWO的值为2#IouOllO11000010,右移4位后为（2#Illl101101101100）o二、简答题（6题，共计30分）1.怎样设置时钟存储器字节？时钟存储器字节哪一位的时钟脉冲周期为500ms?答：选中设备视图中的CPU,再选中巡视窗口的“属性常规系统和时钟存储器”，用复选框启用时钟存储器字节和设置它的地址值。时钟存储器字节的第3位的时钟脉冲周期为
