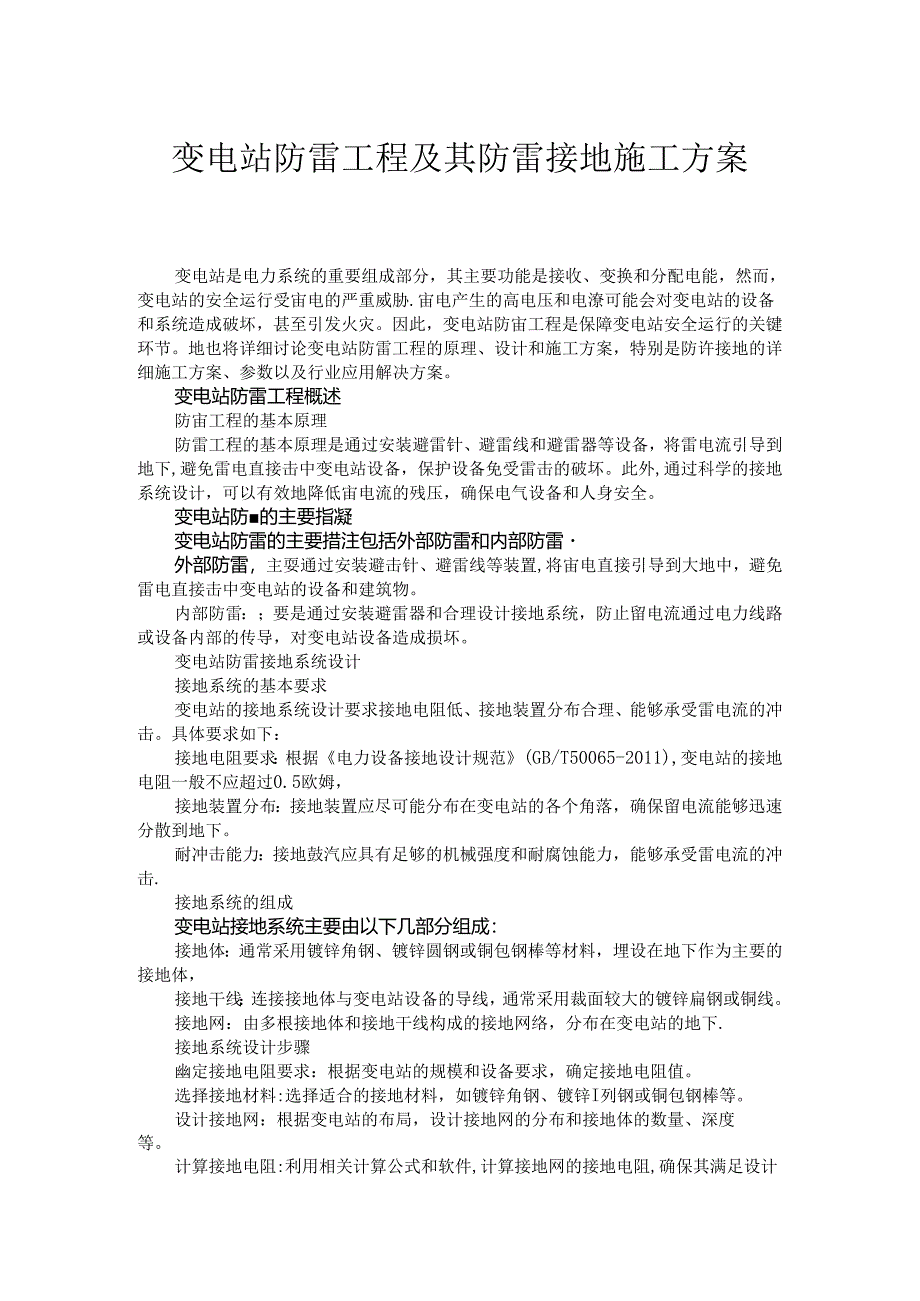

1、变电站防雷工程及其防雷接地施工方案变电站是电力系统的重要组成部分，其主要功能是接收、变换和分配电能，然而，变电站的安全运行受宙电的严重威胁.宙电产生的高电压和电潦可能会对变电站的设备和系统造成破坏，甚至引发火灾。因此，变电站防宙工程是保障变电站安全运行的关键环节。地也将详细讨论变电站防雷工程的原理、设计和施工方案，特别是防许接地的详细施工方案、参数以及行业应用解决方案。变电站防雷工程概述防宙工程的基本原理防雷工程的基本原理是通过安装避雷针、避雷线和避雷器等设备，将雷电流引导到地下,避免雷电直接击中变电站设备，保护设备免受雷击的破坏。此外,通过科学的接地系统设计，可以有效地降低宙电流的残压，确保
2、电气设备和人身安全。变电站防的主要指凝变电站防雷的主要措注包括外部防雷和内部防雷外部防雷，主耍通过安装避击针、避雷线等装置,将宙电直接引导到大地中，避免雷电直接击中变电站的设备和建筑物。内部防雷：；要是通过安装避雷器和合理设计接地系统，防止留电流通过电力线路或设备内部的传导，对变电站设备造成损坏。变电站防雷接地系统设计接地系统的基本要求变电站的接地系统设计要求接地电阻低、接地装置分布合理、能够承受雷电流的冲击。具体要求如下：接地电阻要求：根据电力设备接地设计规范(GB/T50065-2011),变电站的接地电阻一般不应超过0.5欧姆，接地装置分布：接地装置应尽可能分布在变电站的各个角落，确保留
3、电流能够迅速分散到地下。耐冲击能力：接地鼓汽应具有足够的机械强度和耐腐蚀能力，能够承受雷电流的冲击.接地系统的组成变电站接地系统主要由以下几部分组成：接地体：通常采用镀锌角钢、镀锌圆钢或铜包钢棒等材料，埋设在地下作为主要的接地体，接地干线：连接接地体与变电站设备的导线，通常采用裁面较大的镀锌扁钢或铜线。接地网：由多根接地体和接地干线构成的接地网络，分布在变电站的地下.接地系统设计步骤幽定接地电阻要求：根据变电站的规模和设备要求，确定接地电阻值。选择接地材料:选择适合的接地材料，如镀锌角钢、镀锌I列钢或铜包钢棒等。设计接地网：根据变电站的布局，设计接地网的分布和接地体的数量、深度等。计算接地电阻

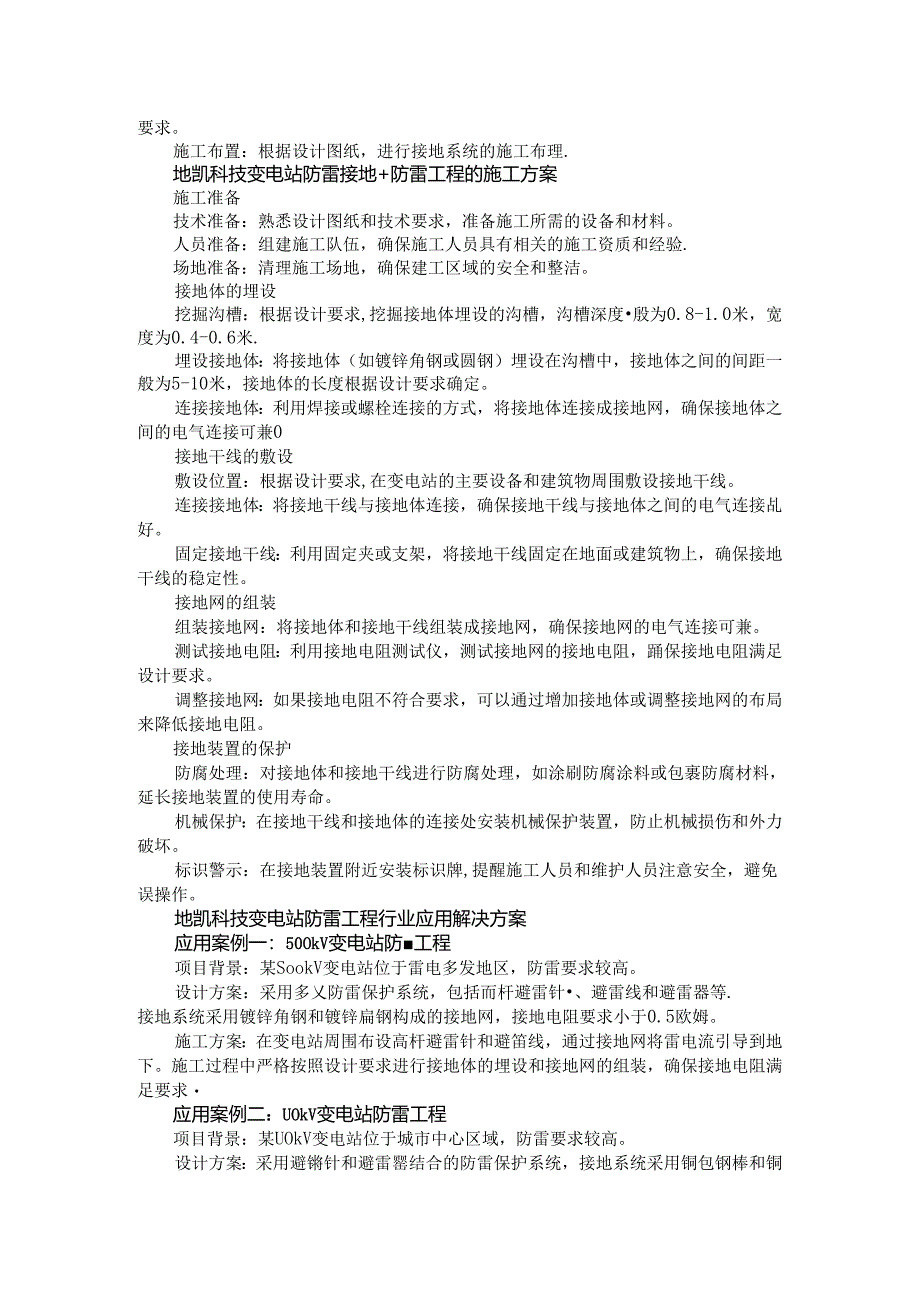

4、:利用相关计算公式和软件,计算接地网的接地电阻,确保其满足设计要求。施工布置：根据设计图纸，进行接地系统的施工布理.地凯科技变电站防雷接地+防雷工程的施工方案施工准备技术准备：熟悉设计图纸和技术要求，准备施工所需的设备和材料。人员准备：组建施工队伍，确保施工人员具有相关的施工资质和经验.场地准备：清理施工场地，确保建工区域的安全和整洁。接地体的埋设挖掘沟槽：根据设计要求,挖掘接地体埋设的沟槽，沟槽深度殷为0.8-1.0米，宽度为0.4-0.6米.埋设接地体：将接地体（如镀锌角钢或圆钢）埋设在沟槽中，接地体之间的间距一般为5-10米，接地体的长度根据设计要求确定。连接接地体：利用焊接或螺栓连接的
5、方式，将接地体连接成接地网，确保接地体之间的电气连接可兼0接地干线的敷设敷设位置：根据设计要求,在变电站的主要设备和建筑物周围敷设接地干线。连接接地体：将接地干线与接地体连接，确保接地干线与接地体之间的电气连接乩好。固定接地干线：利用固定夹或支架，将接地干线固定在地面或建筑物上，确保接地干线的稳定性。接地网的组装组装接地网：将接地体和接地干线组装成接地网，确保接地网的电气连接可兼。测试接地电阻：利用接地电阻测试仪，测试接地网的接地电阻，踊保接地电阻满足设计要求。调整接地网：如果接地电阻不符合要求，可以通过增加接地体或调整接地网的布局来降低接地电阻。接地装置的保护防腐处理：对接地体和接地干线进行
6、防腐处理，如涂刷防腐涂料或包裹防腐材料，延长接地装置的使用寿命。机械保护：在接地干线和接地体的连接处安装机械保护装置，防止机械损伤和外力破坏。标识警示：在接地装置附近安装标识牌,提醒施工人员和维护人员注意安全，避免误操作。地凯科技变电站防雷工程行业应用解决方案应用案例一：50OkV变电站防工程项目背景：某SookV变电站位于雷电多发地区，防雷要求较高。设计方案：采用多乂防雷保护系统，包括而杆避雷针、避雷线和避雷器等.接地系统采用镀锌角钢和镀锌扁钢构成的接地网，接地电阻要求小于0.5欧姆。施工方案：在变电站周围布设高杆避雷针和避笛线，通过接地网将雷电流引导到地下。施工过程中严格按照设计要求进行接

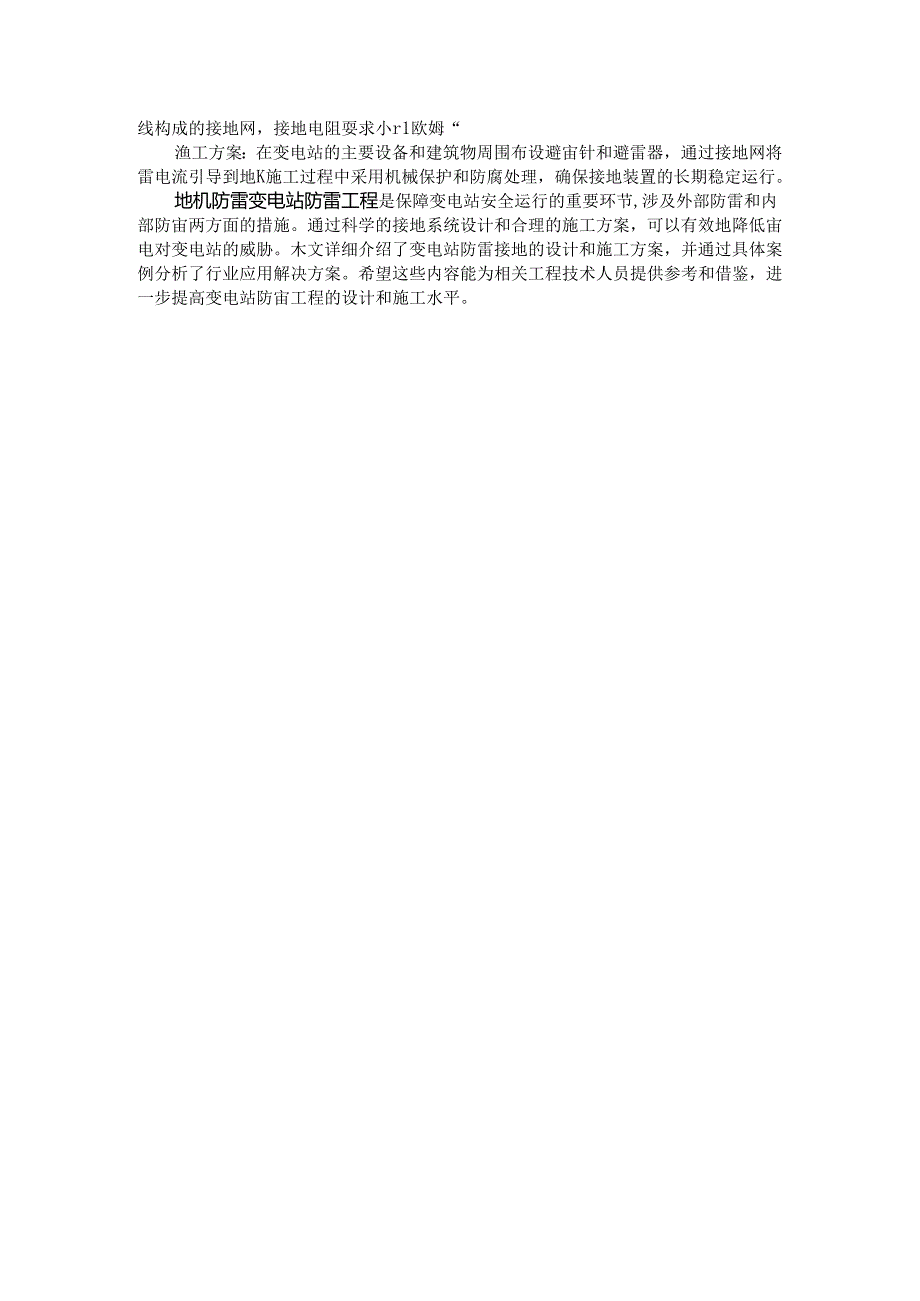

7、地体的埋设和接地网的组装，确保接地电阻满足要求应用案例二：UOkV变电站防雷工程项目背景：某UOkV变电站位于城市中心区域，防雷要求较高。设计方案：采用避锵针和避雷罂结合的防雷保护系统，接地系统采用铜包钢棒和铜线构成的接地网，接地电阻耍求小r1欧姆“渔工方案：在变电站的主要设备和建筑物周围布设避宙针和避雷器，通过接地网将雷电流引导到地K施工过程中采用机械保护和防腐处理，确保接地装置的长期稳定运行。地机防雷变电站防雷工程是保障变电站安全运行的重要环节,涉及外部防雷和内部防宙两方面的措施。通过科学的接地系统设计和合理的施工方案，可以有效地降低宙电对变电站的威胁。木文详细介绍了变电站防雷接地的设计和施工方案，并通过具体案例分析了行业应用解决方案。希望这些内容能为相关工程技术人员提供参考和借鉴，进一步提高变电站防宙工程的设计和施工水平。
