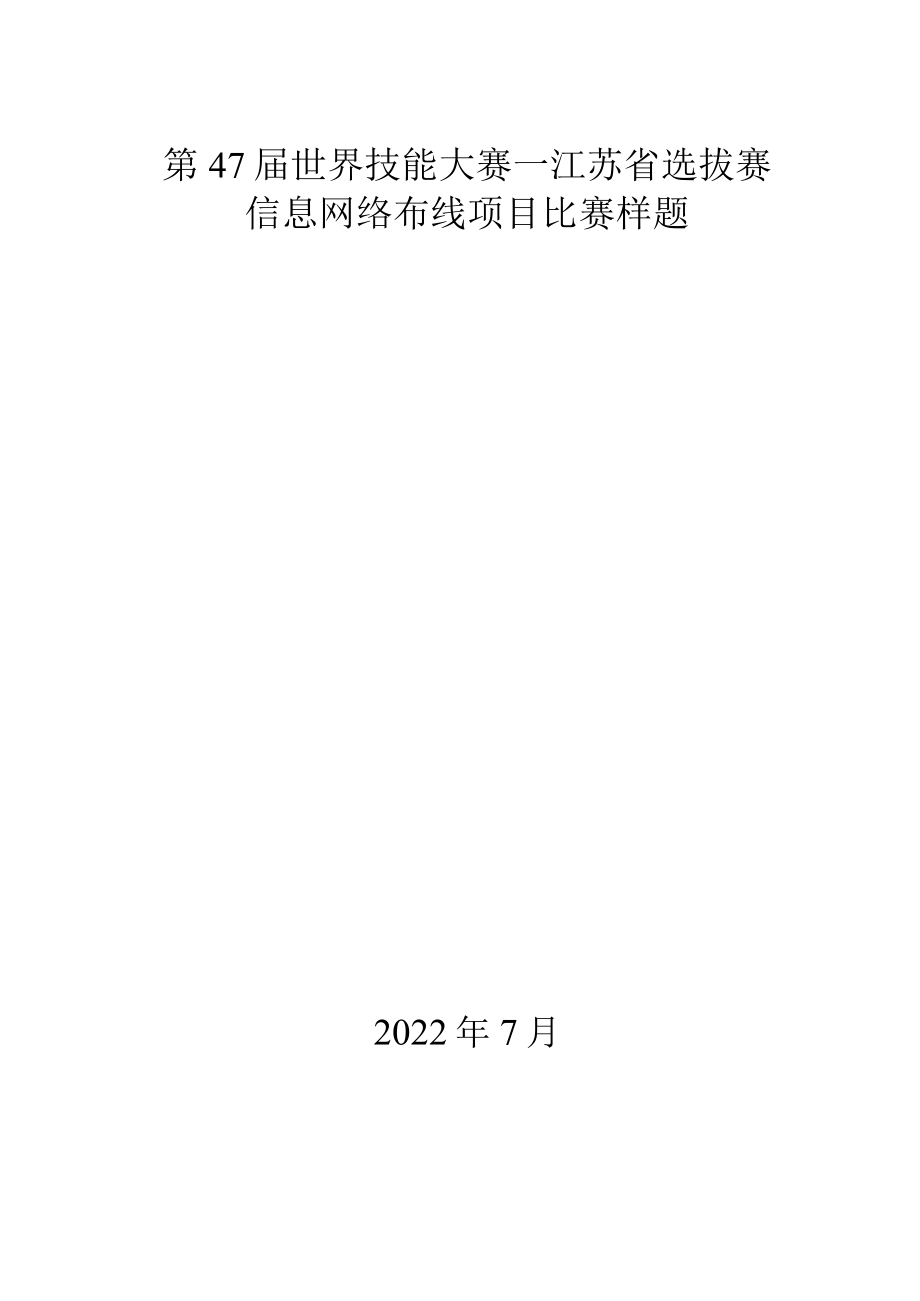

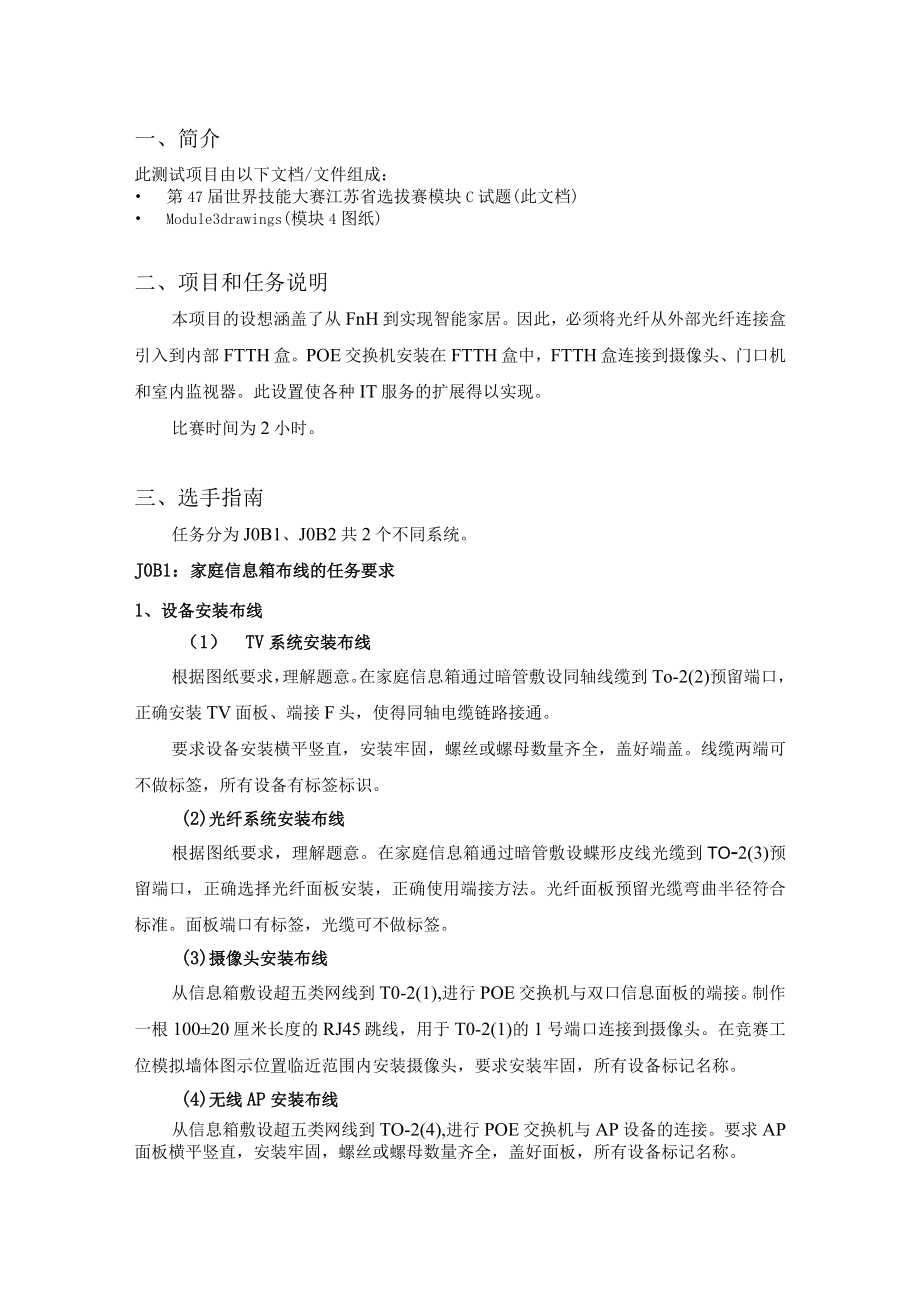

1、第47届世界技能大赛一江苏省选拔赛信息网络布线项目比赛样题2022年7月目录一、简介3二、项目和任务说明3三、选手指南3J0B1：家庭信息箱布线的任务要求3J0B2：可视对讲系统的任务要求4一、简介此测试项目由以下文档/文件组成： 第47届世界技能大赛江苏省选拔赛模块C试题(此文档) Module3drawings(模块4图纸)二、项目和任务说明本项目的设想涵盖了从FnH到实现智能家居。因此，必须将光纤从外部光纤连接盒引入到内部FTTH盒。POE交换机安装在FTTH盒中，FTTH盒连接到摄像头、门口机和室内监视器。此设置使各种IT服务的扩展得以实现。比赛时间为2小时。三、选手指南任务分为J0B
2、1、J0B2共2个不同系统。J0B1：家庭信息箱布线的任务要求1、设备安装布线（1） TV系统安装布线根据图纸要求，理解题意。在家庭信息箱通过暗管敷设同轴线缆到To-2(2)预留端口，正确安装TV面板、端接F头，使得同轴电缆链路接通。要求设备安装横平竖直，安装牢固，螺丝或螺母数量齐全，盖好端盖。线缆两端可不做标签，所有设备有标签标识。(2)光纤系统安装布线根据图纸要求，理解题意。在家庭信息箱通过暗管敷设蝶形皮线光缆到to-2(3)预留端口，正确选择光纤面板安装，正确使用端接方法。光纤面板预留光缆弯曲半径符合标准。面板端口有标签，光缆可不做标签。(3)摄像头安装布线从信息箱敷设超五类网线到T0-
3、2(1),进行POE交换机与双口信息面板的端接。制作一根10020厘米长度的RJ45跳线，用于T0-2(1)的1号端口连接到摄像头。在竞赛工位模拟墙体图示位置临近范围内安装摄像头，要求安装牢固，所有设备标记名称。(4)无线AP安装布线从信息箱敷设超五类网线到TO-2(4),进行POE交换机与AP设备的连接。要求AP面板横平竖直，安装牢固，螺丝或螺母数量齐全，盖好面板，所有设备标记名称。（5）无线路由器安装根据图纸要求，安装无线路由器到指定位置，从插座取电开机。2、配置及调试配置结果需截图保存到C:Users*Desktop配置及调试JOBL然后将其导出到USB存储的M3_XX文件夹中。（XX为
4、两位的工位号）（1）摄像头具体配置如下：、激活主机设置用户名为：admin,密码：（现场公布），别名：摄像机XX（XX为两位的工位号）。、设置IP地址：192.168.68.1XX（XX为两位的工位号），网关：192.168.68.1,端口:7888O、配置播放性能为流畅性好，录像文件打包大小设置为1G,回放抓图保存路径设置到桌面新建文件夹（名称为：工位号）。、以上截1张图，截1张图。、关闭非法登录锁定。（截图）、利用摄像机捕捉选手头像照片，名称为CanLXX（XX为两位的工位号），需保存照片到桌面及USB存储中。（2） AP设备配置调试如下：、激活主机设置登录密码为：（现场公布）。、设置IP
5、地址192.168.68.3；子网掩码：255.255.255.0。（截图）、AP设置为FAT模式。（3）无线路由器调试、设置登录密码为：（现场公布）。、利用WDS桥接技术，接入无线AP设备。（截图）JOB2：可视对讲系统的任务要求L设备安装布线（如图所示）（1）可视对讲系统室内机安装在竞赛平台工位TO-3墙面的TO-3（1）位置上安装可视对讲系统室内机。要求设备安装横平竖直，安装牢固，螺丝或螺母数量齐全，盖好端盖，所有设备标记名称。按照要求接线，接线的部分必须用绝缘胶布做好绝缘，不用的线束也要用绝缘胶布做好绝缘处理，防止短路烧坏设备。（2）可视对讲系统门口机安装在竞赛平台工位T0-5墙面的T
6、0-5（1）位置上安装可视对讲系统室外机。要求设备安装横平竖直，安装牢固，螺丝或螺母数量齐全，盖好端盖，所有设备标记名称。按照要求接线，接线的部分必须用绝缘胶布做好绝缘，不用的线束也要用绝缘胶布做好绝缘处理，防止短路烧坏设备。2、配置及调试配置结果需截图保存到C:Users*Desktop配置及调试J0B2,然后将其导出到USB存储的M3_XX文件夹中。（XX为两位的工位号）（1）室内机具体配置如下：、更改IP为：192.168.68.93（截图），采用默认密码。、工程密码更新为：666666；用户密码更新为：555555,打开自动留言和自动接听，对讲音量调为3。、楼栋号设置为2栋、单元号设置
7、为XX（XX为工位号）、住户号IXX（XX为工位号）。（截图）、添加新联系人，姓名：裁判；电话：888888888；地址：江苏省无锡市；头像设置为:使用现场抓拍的任意相片上传做头像。（裁判现场打开设备看配置）、安装并设置防区1为24小时常闭布防门磁设备。（裁判现场打开设备看配置）、安装并设置防区2为24小时常闭布防紧急按钮,并和声光传感器进行联动。（裁判现场打开设备看配置）、与JOB1摄像头进行联动，室内机按要求配置接入摄像头，使室内机可访问摄像头画面，实现安防监控。（裁判现场打开设备看配置）（2）室外机具体配置如下：、更改IP为：192.168.68.94；设置密码为：（现场公布）。（截图）
8、、触控室外机呼叫铃实现呼叫室内机。、注册管理卡，并在管理卡上注明写上标签；增加一张用户卡实现门锁打开功能。粘贴在室外机旁。、接入开门按钮。（裁判现场检查）四、所需设备、机械、装置和材料序号项目材料名称数量描述注释1M3住宅信息箱（能配有两插三插的220V电源插座）1套容纳小型铜和光配线架及交换机或路由器2M3住宅信息箱内支架1套固定配线架用支架含螺丝3M3电源模组I套三插和三个两插的220V电源插座4M3铜缆配线架1个RJ45口，6口或8个以上，可装入住宅信息箱5M3有线电视同轴缆配线架1个75欧，1分4口，可装入住宅信息箱6M3光纤配线架1个SC,6口或8个以上，可装入住宅信息箱7M3超五类
9、非屏蔽双绞线1箱超五类非屏蔽8M3同轴电缆10米75欧，有线电视同轴缆9M3皮线光缆10米室内单芯10M3直流电源，电源控制单元1套可装入住宅信息箱，开与关控制智能家居供电。11M3线路传输接口单元1套可装入住宅信息箱，智能家居输入输出接线端子。12M3智能家居网关1套控制所有智能家居13M3l,0E交换机1套网线供电给智能设备14M3网络监控摄像头1套有线/无线,带电源，也可PoE供电。含配套附件。15M3无线接入点API食86尺寸安装TCP/IP,802.1116M3无线路由器I食TCP/IP,802.11含4个以上的RJ45口17M3可移动式控制主机（平板电脑）1套可对监控、智能家电进行
10、设置（图像化编程），配套软件。18M3紧急按钮1套86尺寸安装作为信息号输入装置19M3红外感应1套86尺寸安装，作为信息号输入装置20M3开门按钮1套86尺寸安装，作为信息号输入装置21M3报警灯1套86尺寸安装，作为信号输出装置22M3声光报警器I食86尺寸安装，作为信号输出装置23M3可视对讲门口主机I套空白IC卡，以及可以智能人脸识别。24M3可视对讲室内主机1套含管理软件系统25M3插销锁1套12V供电，自攻螺丝安装26M3门磁1套无源，自攻螺丝安装27M3信息面板5个86型28M3双口光纤面板1个86型SC29M3TV面板1个86型30M3Cat.5e非屏蔽模块20个Cat.5e非
11、屏蔽31M3空白IC卡1张32M3光纤快速连接器5个SC/LC33M3RJ45水晶头超五类1包超五类非屏蔽34M3标签扎带一包4*150MM35M3电工胶布一卷黑色36M3安装自攻螺丝若干M45*12MM37M3标签纸3张自粘标签38M3面板螺丝若干39M3电源线1卷2芯40M3信号线1卷2芯/4芯41M3波纹管1卷021.232mm42M340mm线槽若干40*20mm43M320mm线槽若干20*IOmm44M320mm线管若干020mm45M340mm线槽辅材若干三通，直角，阴角，阳角，堵头46M320mm线槽辅材若干三通，直角，阴角，阳角，堵头47M320mm线管辅材若干三通，弯通，直
12、通48M3波纹管配件若干021.232mm49M3U盘1个U盘16GB以上内存高速五、评分方案本模块中最重要的是通过各设备之间的交互连通来实现指定的功能。并且必须实施单独的布线连接。根据技术工作文件2020,每个评估标准包括以下内容：（一）质量各个TO内的线缆存储和端接质量，跳线整理和布线质量。（二）正确的操作过程1、选择正确的布线介质和工具；2、按照真实的实际现场进行恰当的安装；3、正确的操作程序一熔接和端接；4、完成后进行适当清洁，保持环境整洁。（）功能性1、评估每个链路的质量。至于质量，包括以下几点：2、摄像机操作；3、WiFi操作；局域网联通；4、实现门禁功能。（四）基础安装安装智能应
13、用程序。它包括以下内容：1、正确的安装位置、IP摄像头、路由器、PC等；2、正确的布线；3、在分配的时间内完成任务。（五）知识评估设置和配置的知识。（六）安全性根据世赛健康、安全和环境政策和法规执行所有任务。符合当地规定和比赛要求。六、其他选手必须遵守以下指令：1、所有选手应注意安全，正确使用工具以防止任何事故发生。2、如果发生事故，选手必须停止并取消比赛。3、找出可能存在的问题并与专家核实。4、检查材料清单/工具，并告知专家漏掉的物品。OOOCSubracklaIHIHIHIH豁T0-4(l):网络摄像头T0-4(2):无线路由器TO-5(1)：门口机T0-5(2):开门按钮DRG.NOFUlBJ弁TITLEModu 1 e3总览布局图Skill:InformationNetwork Cabling 2022-07tt*sT0-2(l):双口信息面板T0-2(2):TV面板T0-2(3):光纤光纤面板T0-2(4):无线APT0-3(l):室内机T0-3(2):门磁TO-3(3):紧急按
