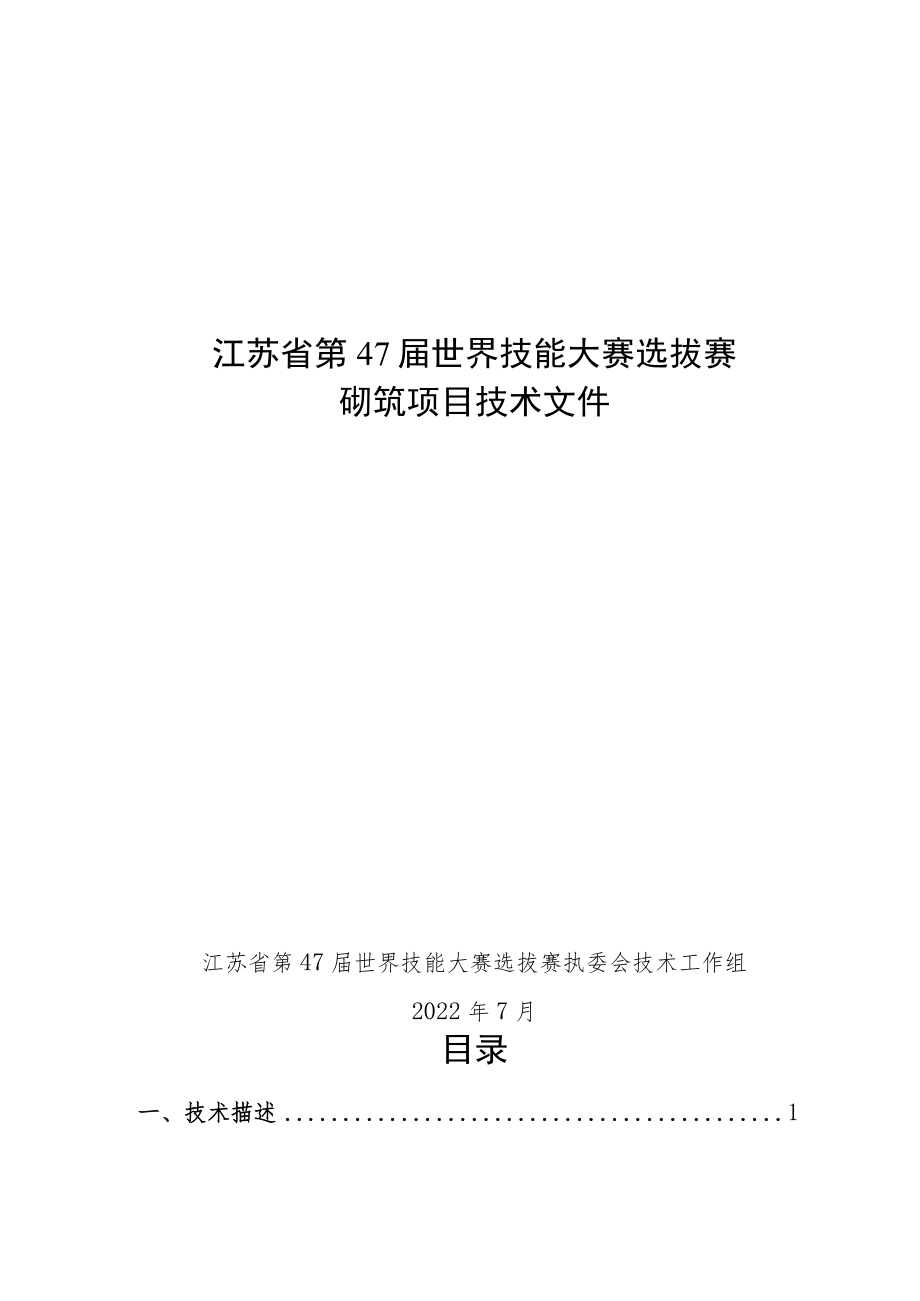

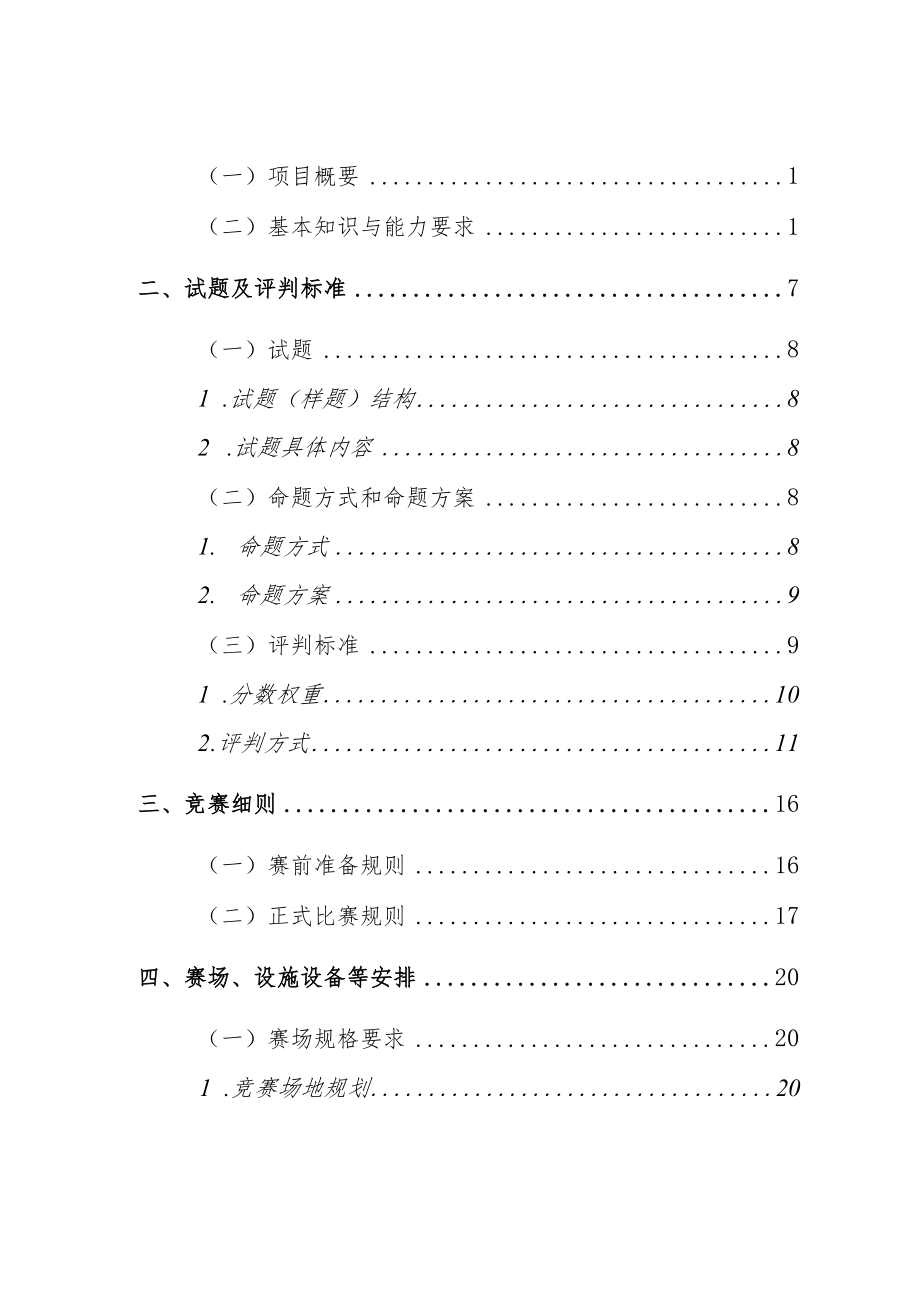

1、江苏省第47届世界技能大赛选拔赛砌筑项目技术文件江苏省第47届世界技能大赛选拔赛执委会技术工作组2022年7月目录一、技术描述1（一）项目概要1（二）基本知识与能力要求1二、试题及评判标准7（一）试题81 .试题（样题）结构82 .试题具体内容8（二）命题方式和命题方案81. 命题方式82. 命题方案9（三）评判标准91 .分数权重102 .评判方式11三、竞赛细则16（一）赛前准备规则16（二）正式比赛规则17四、赛场、设施设备等安排20（一）赛场规格要求201 .竞赛场地规划202 .竞赛工位规划203 .场地照明要求204 .场地消防和逃生要求20（二）场地布局图21（三）基础设施清单2

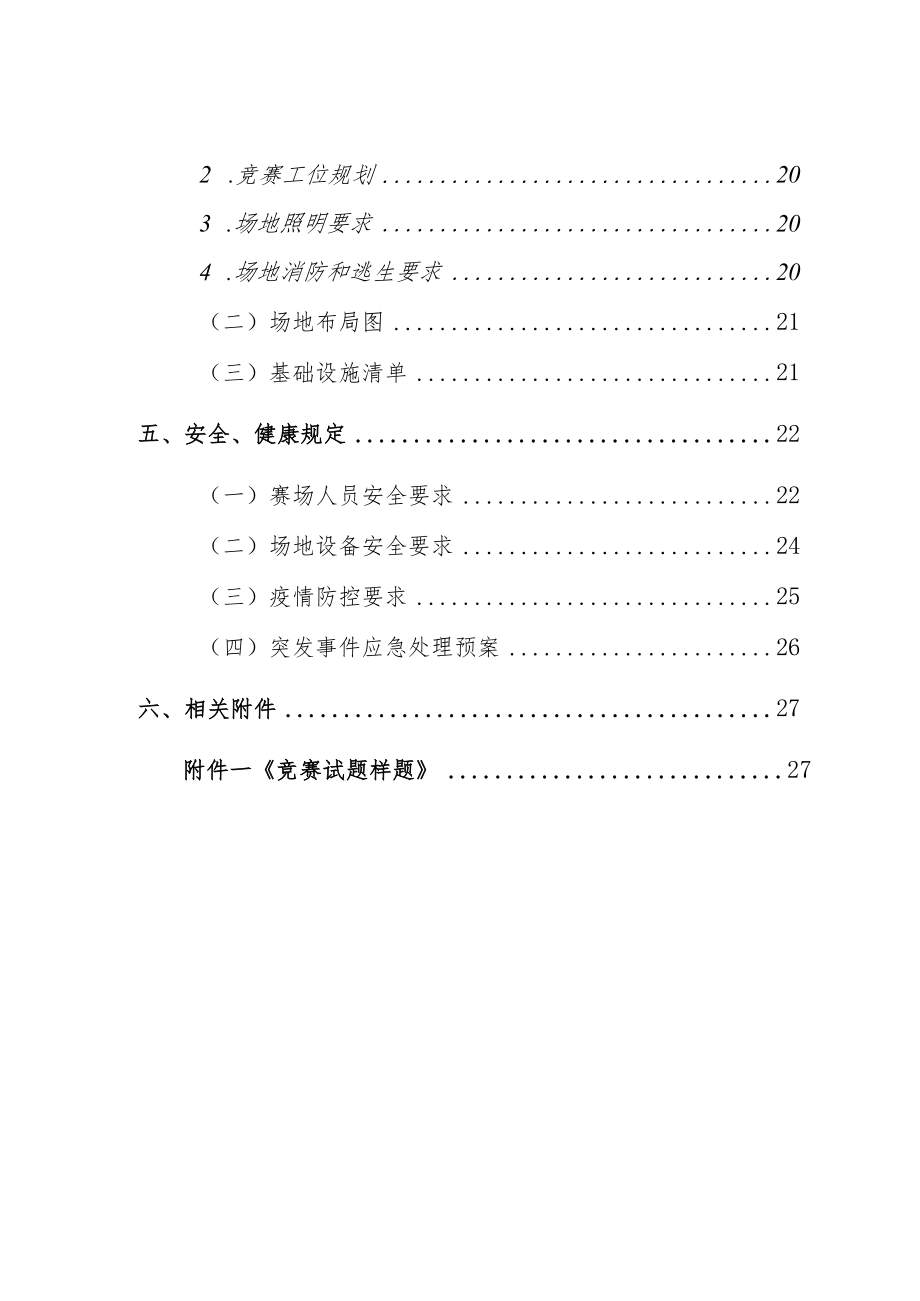

2、1五、安全、健康规定22（一）赛场人员安全要求22（二）场地设备安全要求24（三）疫情防控要求25（四）突发事件应急处理预案26六、相关附件27附件一竞赛试题样题27一、技术描述（一）项目概要砌筑主要在工业与民用建筑施工中进行，包括砌砖、石、砌块及轻质墙板等内容，通过上述相关工作，建造内外墙、隔板、烟囱和其他建筑物及构筑物。砌筑工通过技能培训后要能够从事以下工作： 选择和制备灰浆； 修建内、外墙和隔板； 在砌筑墙上安装预埋材料； 在工业建筑和民用建筑烟囱上砌筑弧形砖石； 在烟囱和烟窗等上贴耐火砖； 在窑炉和贮水池等上贴耐酸砖； 修建园墙、人行小道、拱门、露台和阳台； 精确切割石头、砖、木料和其
3、他高密度砌筑材料； 用螺栓、拉筋或金属网加固砌筑结构。要成为一名成功的砌筑工需要忍耐力、集中精力、有计划和合理安排时间、使用不同手工技能、具有较强的砌筑技能、注重细节和整洁等。（二）基本知识与能力要求本竞赛是对该技能的展示与评估。仅测试实践操作方面的能力。相关要求权重比例()1工作组织与管理能力15基本知识 建立和维护客户信心的重要性 健康和安全法规、义务和文件 必须使用个人防护用具的情况 所有工具和设备的目的、使用、维护、保养和储存，以及所牵涉的安全 材料的目的、使用、维护和储存 应用绿色材料和回收利用的可持续性措施 实际工作中能使减小浪费和帮助管理成本的方法 工作流程和衡量原则在工作实践中
4、，计划、准确、检查和关注细节的重要性基本能力 阐释客户的要求和管理客户的期望 闸释客户的要求，以便能满足/改进他们的设计和预算要求 贡献自己的想法，表现出对创新和改变的开放态度 遵守健康、安全、环境标准、规则和规范 选择、使用合适的个人防护用具，包括安全鞋、耳朵和眼镜保护措施 安全地选择、使用、清洁、维护和储存所有工具和设备 安全地选择、使用和储存所有材料 计划和保持工作区域效益最大化 准确测量 高效工作，定期检查进度和成果 建立和保持高品质标准和工作流程及时发现问题并解决问题2识图能力10基本知识 施工图纸中必须包含的基本信息 在放样和施工之前，检查缺失信息或者错误、预测和解决问题的重要性
5、几何在施工过程中的角色和作用 运算处理过程和问题解决 工作过程中常见的问题类型 解决问题的诊断方法准确解释所有平面图、立面图、剖面图和大样图基本能力 确定水平和垂直的关键尺寸和所有角度 确定曲线工作和灰缝修饰 解释所有项目的特点以及它们所要求的建造方法 建立任何需要特殊设备或模板的特性 识别规定的粘合方式及在修建过程中遵守粘合规则 确定需要澄清的绘图错误或者项目 确定和检查建造特殊项目所需的材料的数量 准确测量和计算 生产成本和时间估算3放样和测量能力20基本知识思考“自上而下”的重要性，以确保在项目开始时可以确定所有特性可被放样 不正确放样对的企业/组织的影响 可能对建筑有帮助的模板/建筑辅
6、助设备 计算有助于测量和检查项目 协助项目的几何技术基本能力通过对项目检查和思考，及早发现潜在的挑战并采取必要的预防措施 根据计划和规范，放样项目位置、起点和线形 放样高技术设计，包括：竖砌砖、侧砌砖、倾斜的、弯曲凸、砖墙凹进、拱门、砖挑头、装饰加固墙 准确计算图纸尺寸，确保设计放样在允许误差范围内 检查所有水平和垂直的角度 砌第一层砖，检查所有角度、曲线和尺寸是否正确 在建造过程中，生产任何有用的模板/建筑辅助装置 放样项目参考基准点4建造能力40基本知识 健康、安全、环境要求对项目的影响 砖砌层十字接缝的应用 精确切割和铺设砖和砌块，以构成华丽特性和细节 不同材料使用手工或机械切割技术 在
7、正确的位置上定位和铺砖基本根据提供的图纸建造项目能力 建造模板或足弓支撑以满足设计要求 选择实际形状和角度的砖，拒收碎砖 砖砌施工，保持尺寸准确度在允许误差范围内 定期检查尺寸，并在必要时予以更正 在允许误差范围内保持水平精确度 准确换层 确保顶层平整光滑 检查突出的砌砖工作的底面是水平的 在允许误差范围内保持垂直精确度 检查材料质量 在允许误差范围内，保持水平、垂直、或对角线的精确度 定期检查平整度，并保持所有表面是平的 保持角度准确度 定期检查角度，并在必要时予以更正 粉刷砖砌小构件成为光滑一致的饰面构建基本铺砌，确保表面平整并在允许误差范围内5勾缝清理能力15基本所有工作的呈现要符合客户
8、及相关行业的需要知识和期望根据所提供的规范进行联合修整的重要性砂浆凝结时间和材料吸收率演示包括刷砖和清洁加上工作区域的整理和清洁不同接缝修整应用不同的技术基本能力 准确完成图纸解释 生产的切砖笔直无碎片 运用接缝修整：所有斜缝、圆缝、平缝和凹缝饱满，没有空洞且表面光滑 生产的直线边缘锋利且外观挺括 清洁砖砌以消除任何镶刀痕迹，消除表面污迹和碎片 保持工作区域在合适条件下，便于检查和后续工作 报告工作过程和结果中的正副偏差包括其影响收集任何废弃材料，使其能有效地处理或回收合计IOO二、试题及评判标准（一）试题本次江苏省技能大赛试题及评分规则与世界技能大赛基本接轨。即根据江苏省本次比赛的实际情况和
9、江苏省第47届世界技能大赛选拔赛的相关要求，本次命题为全公开，比赛前不作更改，且上传经过组委会审核后立即公布。1 .试题（样题）结构竞赛题目涵盖世界技能大赛的特点、规范和标准，体现世界技能大赛的评分原则和方法，同时结合国内实际应用和竞赛场地与设备情况命题。竞赛只考核实际操作，不单独进行理论知识考试。依据世界技能大赛砌筑的技术要求和行业标准，注重基本技能和专业化操作，强调质量和精度，注重操作过程和质量控制，体现最新技术，结合行业实际，考核职业综合能力，并对技能人才培养起到示范指导作用，以选拔选手为目的，考核选手的学习能力、理解能力、实践操作能力和职业素养与潜力，引领和推动国内技能人才的培养。2
10、.试题具体内容见附件（本次使用的砖为国标240X115X53mm）。（二）命题方式和命题方案1 .命题方式竞赛题目涵盖世界技能大赛的特点、规范和标准，体现世界技能大赛的评分原则和方法，同时结合国内实际应用和竞赛场地与设备情况命题。竞赛只考核实际操作，不单独进行理论知识考试。依据世界技能大赛砌筑的技术要求和行业标准，注重基本技能和专业化操作，强调质量和精度，注重操作过程和质量控制，体现最新技术，结合行业实际，考核职业综合能力，并对技能人才培养起到示范指导作用，以选拔选手为目的，考核选手的学习能力、理解能力、实践操作能力和职业素养与潜力，引领和推动省内技能人才的培养。2 .命题方案本试题为两道，作
11、为江苏省第47届世界技能大赛选拔赛试题：（见附图）都使用标准砖240*5*53mm。试题一作品墙为12OnIIn厚，长为1615mmX高1323mm两边12Omm的附墙柱，勾缝的要求按图上标注完成。试题二作品墙为120mm厚，长为1740mmx高1134mm两边12Omm的附墙柱，勾缝的要求按图上标注完成。模块名称分数评价分测量分合计A104050B104050总计2080100标准编号内容分数测量分评价分总分（三X评判标准尺寸2020分斗攵权重水平1010C垂直度2020D对齐(平整度)1010E细部2020F连接及成品2020总分8020100操作技能检查评分权重2.评判方式(1)评价分评
12、价评分项包括连接、成品等方面，主要对砂浆饱满度、有无孔洞、组砌方式、非整砖切割线平直度、灰缝平直及宽厚、清洁和成品外观、抹灰质量及背面清洁饱满等进行评测，每增加一个误差，扣除一部分分数。砂浆饱满度在比赛过程中裁判员予以观察，必须达到80%,未达到80%的将扣除一定的分值。评价分值描述表:权重要求描述。分各方面均低于行业标准，包括“未做尝试”1分达到行业标准2分达到行业标准，且某些方面超过标准3分达到行业期待的优秀水平(2)测量分测量评分测量位置图(评分点)及具体评分点将在选手作品完成后，由各组组长组织本组裁判制定打分点，（总的打分点数量至少比实际数量多30%）,经裁判长同意后抽出打分点。然后进
13、行测量。测量评分项包括尺寸、水平、垂直、对齐、细部（包括角度）等方面，在预定的测量位置进行测量，每项都以零为标准，每Imm误差将扣一定分值，各项具体扣分标准详见评分表。2022江苏省第47届世界技能大赛选拔赛砌筑项目评分表编号标准内容要求或公称尺寸评分标准最大分值实测值得分值A尺寸1.1每Imm误差扣除0.1分11.2每Imm误差扣除0.1分11.3每Imm误差扣除0.1分11.4每Inim误差扣除0.1分11.5每Imm误差扣除0.1分11.6每Imm误差扣除0.1分11.7每Imm误差扣除0.1分11.8每Imm误差扣除0.1分11.9每ImIn误差扣除0.1分11.10每Imm误差扣除0.1分1B水平2.1Omm每Imm误差扣除0.1分12.2Omm每Imm误差扣除0.1分12.3Omm每ImIn误差扣除0.1分12.4Omm每Imm误差扣除0.1分12.5Omm每InIln误差扣除0.1分1C垂直度3.1Omm每InIm误差扣除0.2分23.2Omm每Inun误差扣除0.2分2
