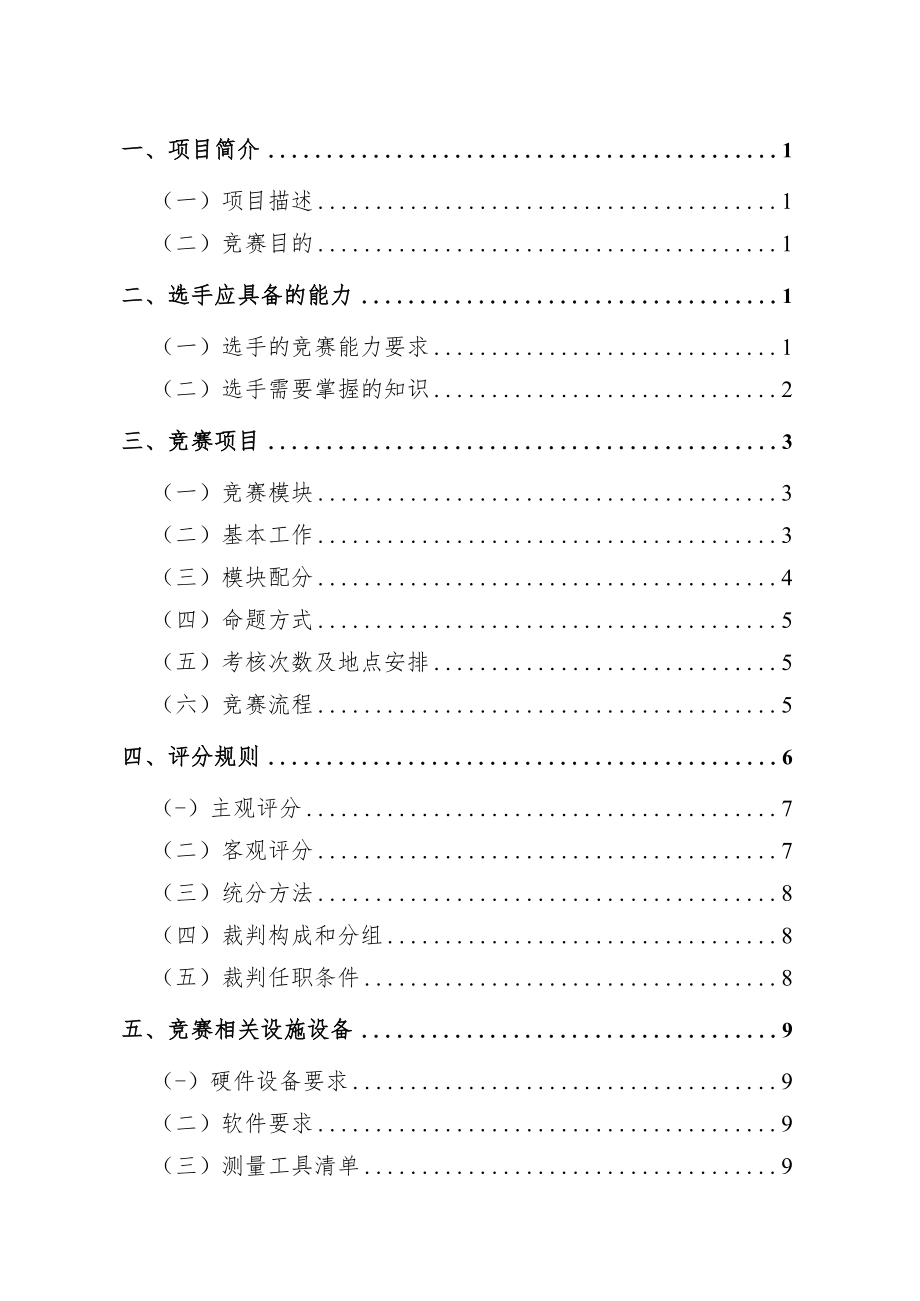

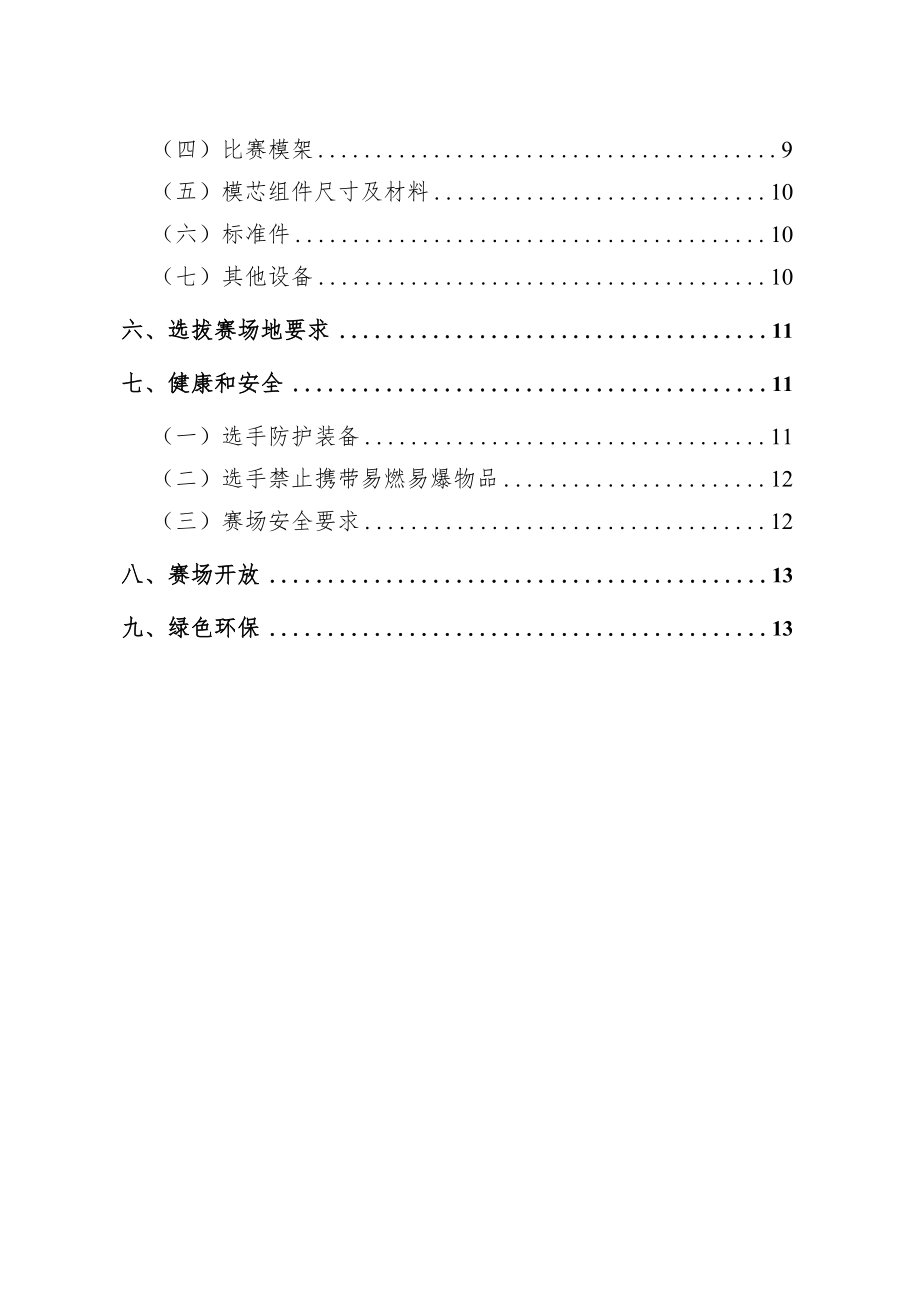

1、第47届世界技能大赛江苏省选拔赛塑料模具工程项目技术工作文件第47届世赛江苏省选拔赛组委会技术工作组2022年7月一、项目简介1（一）项目描述1（二）竞赛目的1二、选手应具备的能力1（一）选手的竞赛能力要求1（二）选手需要掌握的知识2三、竞赛项目3（一）竞赛模块3（二）基本工作3（三）模块配分4（四）命题方式5（五）考核次数及地点安排5（六）竞赛流程5四、评分规则6（-）主观评分7（二）客观评分7（三）统分方法8（四）裁判构成和分组8（五）裁判任职条件8五、竞赛相关设施设备9（-）硬件设备要求9（二）软件要求9（三）测量工具清单9（四）比赛模架9（五）模芯组件尺寸及材料10（六）标准件10（七
2、）其他设备10六、选拔赛场地要求11七、健康和安全11（一）选手防护装备11（二）选手禁止携带易燃易爆物品12（三）赛场安全要求12八、赛场开放13九、绿色环保13%项目简介塑料模具工程项目是指运用产品设计、数控编程、数控机床加工、模具装配以及产品注塑等专业知识和技能，依据现场的计算机、CAD/CAM软件和加工中心等设备以及比赛要求完成产品建模、模具设计、数控加工、模具装调和产品注塑的竞赛项目。（一）项目描述塑料模具工程竞赛项目是根据塑料制件图纸或者对塑料制件的要求，进行模具CAD/CAM、型腔表面精细加工、装配并能注塑成型合格塑料试件的竞赛活动。（二）竞赛目的共同提高技艺，比赛公平公正公开，
3、赛出水平，赛出风格。二、选手应具备的能力（一）选手的竞赛能力要求选手应具备下列技术能力：L阅读和理解工程图的能力；2 .正确和熟练使用CAD/CAM软件的能力；3 .熟练操作使用数控铳床的能力，包括：装夹工件、对刀、设置参数、调用程序、加工零件、测量零件、调整参数以获得理想的型芯、型腔、顶针板和型芯垫板等模具零件；4 .熟练使用顶针切割设备和电动或风动工具的能力；5 .组装和调试模具的能力；6 .正确设置注塑机的注塑压力、料温和冷却时间等参数,生产出合格的注塑成品的能力；7 .理解并遵守塑料模具工程专业的相关标准、法规；8 .熟悉并能正确使用各种防护装备；（二）选手需要掌握的知识选手应掌握的基
4、本知识：L工程图中的各视图的关系、零件特征的表达、尺寸的标注、尺寸公差、形位公差的表达等；2 .Inventor和Mastercam软件使用；3 .熟悉并掌握数控铳床和各种测量仪器的类型、原理、使用和维护；4 .熟悉常用刀具的切削性能、切削用量和维护方法等；5 .熟悉机床参数的正确设置和调整；6 .熟悉加工过程的测量和参数修改；7 .能正确确定加工工艺路线和编排数控加工走刀路径；8 .能够加工顶针和进行研磨和抛光等操作；9 .熟练检查注塑零件的外观，设置合理的注塑参数；10 .掌握塑料模具制造过程的安全知识。三、竞赛项目（一）竞赛模块序号模块内容时间1模具设计产品建模及模具设计330分钟2模具
5、制造设计、编程与数控加工300分钟3模具装调4注塑成型30分钟（-）基本工作1 .模具设计模块模具设计模块包含了产品建模和模具设计两项内容。参赛选手根据专家组提供的产品2D图纸，使用专业软件完成产品3D建模。3D建模完成后需先上交产品3D模型，然后用产品3D模型设计符合生产实际要求的3D模具结构。3D模具结构设计完成后生成2D工程图，包含：型芯、型腔、滑块（主体）、斜顶（主体）、型芯固定板、型腔固定板、顶针固定板、模具装配图和产品图共九张2D工程图。2 .模具制造模块模具制造模块包含了设计、编程与数控加工，模具装调及注塑成型三项内容；（1）设计、编程与数控加工参赛选手根据专家组提供的产品2D图
6、纸绘制3D模型,使用专业软件进行3D快换模芯模具设计（快换模芯图纸由专家组提供，只需要设计出型腔、型芯、顶杆固定板三个零件）。然后使用CAM软件编制数控加工程序以及后置处理，并对毛坯零件进行正确装夹，合理设置加工参数，完成模具零件的加工。（2）模具装调参赛选手根据快换模芯图纸及模具结构图，正确制定模具零件的装配、调试工艺，熟练使用顶针切割研磨机和电动（或风动）工具，对产品成型区域进行研磨、抛光等表面精细加工，并能按要求完成模具的装配和调试。（3）注塑成型参赛选手需要熟悉塑料成型工艺，选择注塑成型参数,分析与控制塑料制件的质量。将装配完成的快换模芯安装到已固定在注塑机上的模架进行注塑成型；根据注
7、塑成型的产品质量，知会在场的专业工程技术人员对注塑机注射参数进行变更调试；在调试合格后，知会现场裁判员正式进行本阶段考评。需提交连续自动成型的10个塑料制件（全自动生产，中间不停顿，如发生停顿则停止试模作业），并在其中选取2个最好的制件提交，分别进行精度检测和主观评判。（三）模块配分序号模块内容配分1模具设计产品建模和模具设计352模具制造设计、编程与数控加工65模具装配注塑成型（四）命题方式专家组进行命题，在赛前一周公布竞赛样题三套，正式比赛前一天从公布的三套题目中通过投票选定一套，并经过不超过30%的修改形成最终竞赛题。（五）考核次数及地点安排本项目江苏省选拔赛只进行一轮次考核，考核时间初
8、定为2022年9月中下旬，具体考核时间另行通知。地点为南通职业大学（地址：南通市崇川区青年中路89号）。（六）竞赛流程1 .赛前培训：由裁判长负责对裁判员、选手进行竞赛规则、竞赛流程、评判方法及安全防护等规则的培训。2 .选手抽签：抽取竞赛机位与出场顺序；3 .正式竞赛：（1）竞赛所用的材料在选手进入赛场后现场抽签决定。（2）赛前准备：每一模块赛前5分钟提供模块图纸及评分标准供选手熟悉图纸及工艺流程。（3）竞赛起止：竞赛开始与结束以裁判长铃声为准。竞赛结束后选手应在3分钟内将赛件、试题图纸、评分标准及其它规定的物品交至指定地点，选手每迟提交1分钟（不足1分钟按1分钟计）扣除该模块竞赛成绩1分，
9、最多延迟不能超过10分钟。（4）竞赛延时：在特殊情况下（如电脑、机床等故障），只能由裁判长决定是否延长竞赛时间。4 .模具制造完成后，选手上交模具，由现场裁判现场封存，选手和裁判共同签名确认。5 .注塑成型前，选手和现场裁判共同确认模具，并签名确认。6 .在模具制造和调试过程中，如有严重安全事故，现场裁判员应上报裁判长，由裁判长据情况确认是否取消选手竞赛资格。7 .试模完后应将模具和10个产品（确认并标记其中2个最佳产品）一起上交裁判员，并当场与裁判员共同签字封存。8 .如果选手提前结束竞赛，应举手向现场裁判员示意。竞赛终止时间由裁判员记录，选手结束比赛后不得再进行任何操作。四、评分规则本次选
10、拔赛评分参照第一届全国职业技能大赛评分方式，分为评价分和测量分两个项目评分。（一）评价分1 .主观成绩评定组组长须逐一检查保密组移交的试件，核对试件编号、数量，并对存在违反竞赛规定或不符合检测要求的试样，及时与裁判长联系沟通，得到解决后进入下一程序。2 .主观成绩评定组组长须安排本组监考员轮流监督主观成绩评定的裁判员严格按照检测工艺进行操作。3 .评定前，裁判员应先检查注塑件、型芯、型腔、顶针板以及产品建模图和模具设计图的质量，按照主观评分标准逐项给出分数。4 .每个评分点的分数均由裁判员主观给出成绩并取平均值。若出现零分、满分或奇异分数，组长应要求裁判员给出评分理由，然后该评分点重新打一次分
11、。5 .评分结束后，组长应复核评判结果，核对无误后，组长应按明码号统计分数，并向裁判长提交分数汇总表和成绩分析点评报告。（二）测量分1 .裁判员采取流水评判的方式分别对每个注塑件、型芯、型腔和顶针板使用三坐标测量机或蓝光检测仪进行测量。2 .三坐标测量机按照给定的测量程序自动测量。测量点按照客观测量的标准选择。3 .在主观评判过程中，组长有权抽查评判完成的试件，发现与评判数据有较大差异时，组长可要求重新评定。4 .所有试件评定完成后，裁判员应将各类外观得分较高的试件进行再次比对确认，以确保评判的准确性。5 .各评判小组应逐张复核评判成绩表，按各类试件明码统计主观评分成绩并上交组长，经组长确认无
12、误后，由组长向裁判长提交分数汇总表和成绩分析点评报告。（三）统分方法裁判长监督，各组裁判复核后，由工作人员录入系统。（四）裁判构成和分组1 .裁判组成：裁判组成员由专家组及各参赛代表队所推荐教练组成。参赛队以各地级市代表队为单位，每个参赛单位仅限推荐1名裁判。裁判员应服从大赛专家组安排，参加选拔赛的现场执裁、主观评判、客观评分以及监督测量等过程的各项工作。2 .裁判分组：裁判员按工作需要，由裁判长分为现场执裁、检测监督及评分裁判等若干小组开展工作，其中现场执裁承担选手竞赛纪律及安全文明生产等的评判工作；检测监督承担三坐标测量机、蓝光检测仪、粗糙度仪等检测过程监督、检测结果签名确认；评分裁判员承
13、担客观评分和主观评判工作。（五）裁判任职条件L思想品德优秀，身体健康。2 .具有本专业技师以上职业资格或中级以上专业技术职称，且在本专业具有一定的影响力。3 .裁判员应至少有3次以上裁判员工作经历。4 .赛前一天裁判员需经过考评工作培训与能力测试，专家组依据裁判员的能力与要求，根据“公开、公平、公正”与回避原则，安排裁判员从事现场执裁、评分评判等工作。五、竞赛相关设施设备（一）硬件设备要求1 .本次选拔赛使用南通VMCL600和VCL-850立式加工中心。2 .数控系统：法那科。3 .注塑机、装配工作台、切割研磨一体机。（二）软件要求1 .本次选拔赛CAD设计软件使用：AutodeskInve
14、ntorProfessional2020o2 .数控编程CAM软件使用：Mastercam2020o（三）测量工具清单选拔赛不列出量具、刀具、辅助工具清单。选手可以根据公布的样题中的加工要素自带所需全部切削刀具和量具。（四）比赛模架参照第一届全国职业技能大赛标准快换模架。（五）模芯组件尺寸及材料型芯外形尺寸为IIOXllOX40mm,型腔外形尺寸为11011035mm;型芯、型腔材料为45钢；塑料：聚苯乙烯（PS）；如下图所示：模芯组件外观示意图（六）标准件竞赛所用模芯组件及标准件由赛场统一提供。（七）其他设备赛场除了机床设备以外还应准备如下设备:名称图示技术要求三坐标测量机L接触式2.精度不
15、低于（3.0+L300）m蓝光检测仪01.赛场配备4套2.测量精度不低于0.015-0.005mm工作台L不小于150012002.每名选手配置1个装配台计算机和U盘L主流计算机配置2 .每位选手配置1台3 .U盘软件LWIN7及以上64位操作系统2,常用文字处理、CADCAM软件3.推荐使用软件MASTERCAM2020InventorProfessional2020版本软件4.每台计算机配置1套计算机桌和座椅现每个设备配置1套常规量具电刻笔0L参考命题加工要素2.赛场配备2套打加密号六、选拔赛场地要求模具设计模块中每个选手配备有一台计算机，有操作计算机所需的桌椅和合理的空间。数控加工模块中每个选手配备有一台数控钱床，有操作
