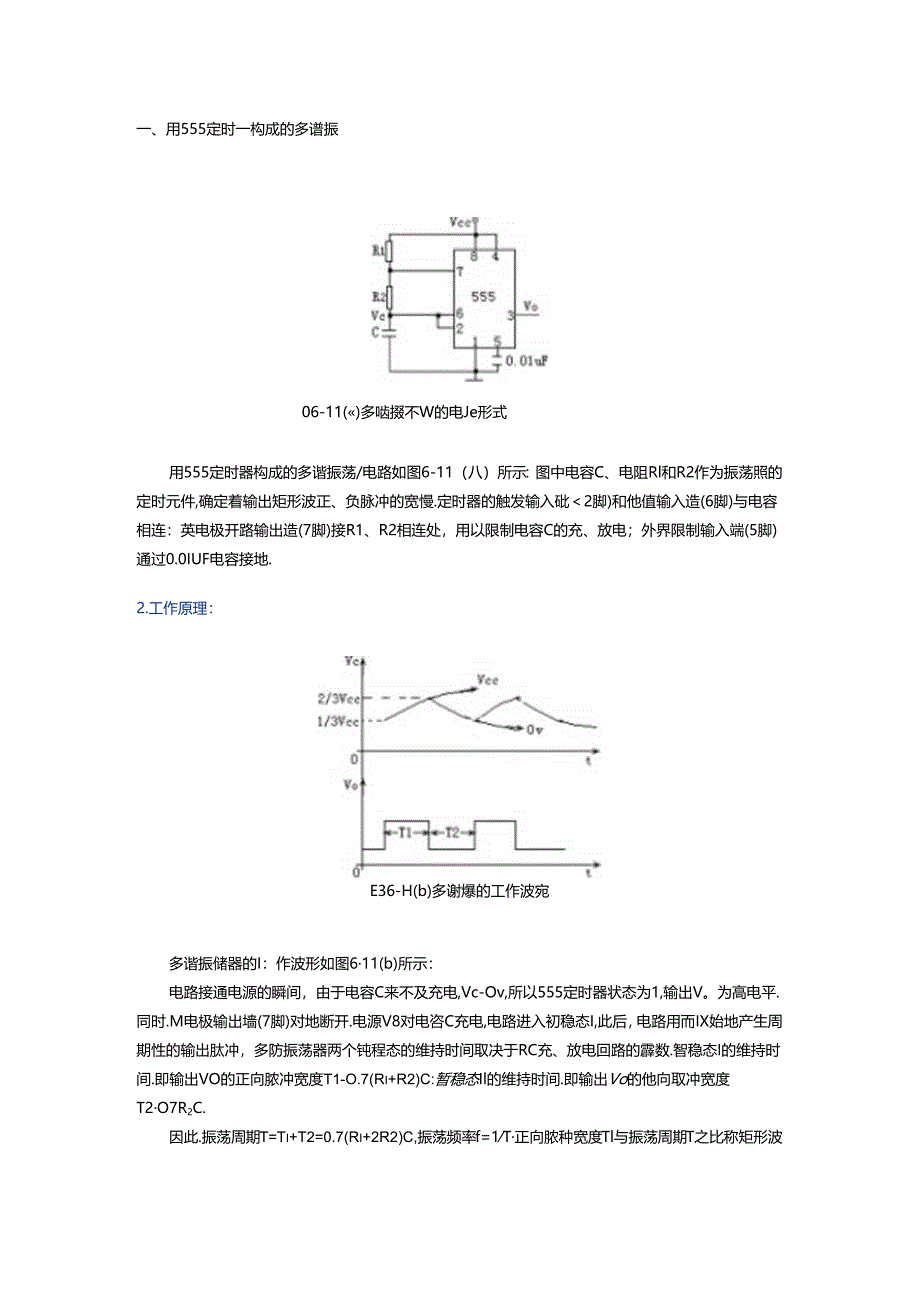

1、一、用555定时一构成的多谱振06-11()多啮掇不W的电Je形式用555定时器构成的多谐振荡/电路如图6-11（八）所示：图中电容C、电阻Rl和R2作为振荡照的定时元件,确定着输出矩形波正、负脉冲的宽慢.定时器的触发输入砒2脚)和他值输入造(6脚)与电容相连：英电极开路输出造(7脚)接R1、R2相连处，用以限制电容C的充、放电；外界限制输入端(5脚)通过0.0IUF电容接地.2.工作原理：E36-H(b)多谢爆的工作波宛多谐振储器的I：作波形如图611(b)所示：电路接通电源的瞬间，由于电容C来不及充电,Vc-Ov,所以555定时器状态为1,输出V。为高电平.同时.M电极输出墙(7脚)对地断

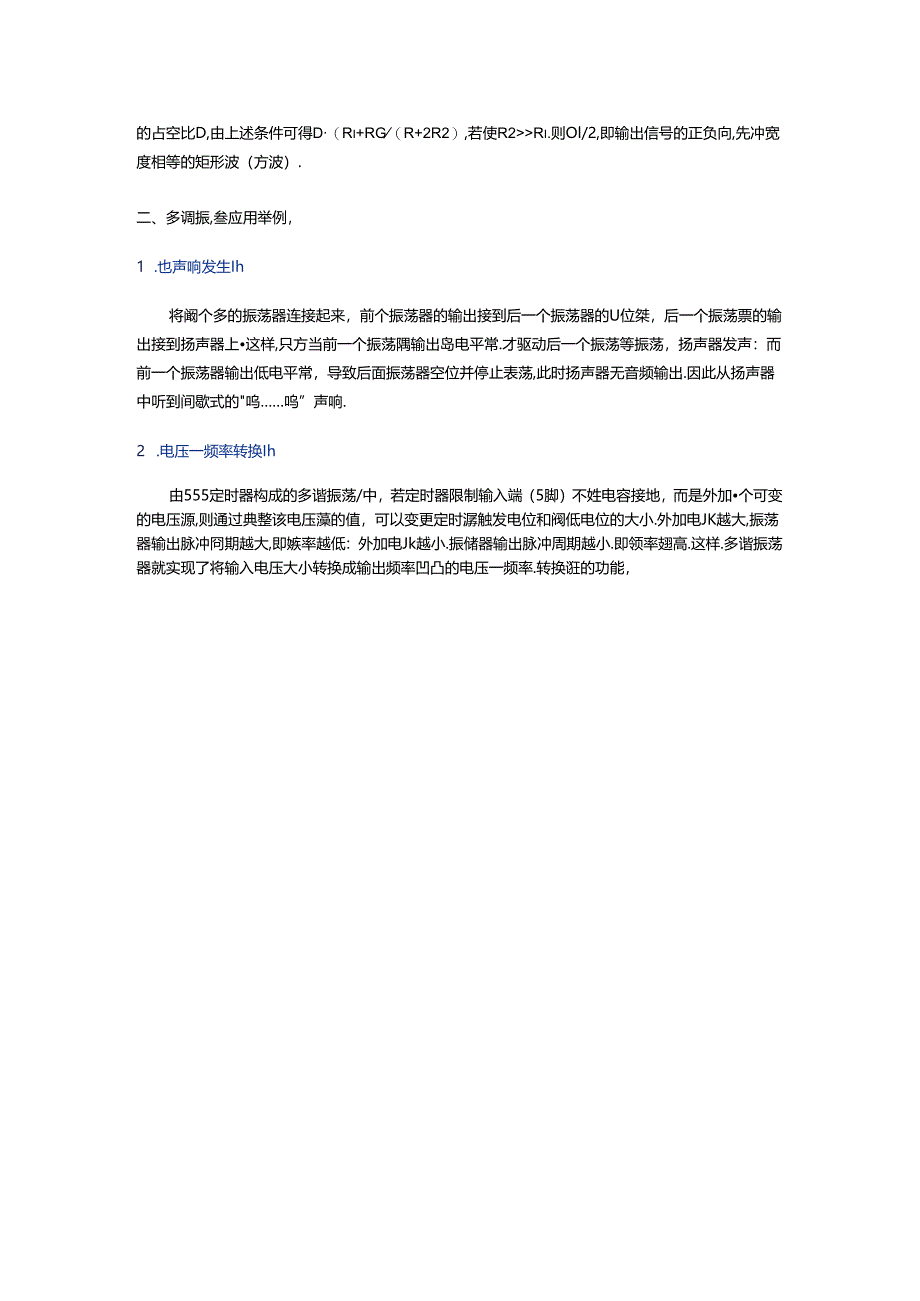

2、开.电源V8对电咨C充电,电路进入初稳态I,此后，电路用而IX始地产生周期性的输出肽冲，多防振荡器两个钝程态的维持时间取决于RC充、放电回路的霹数.智稳态I的维持时间.即输出VO的正向脓冲宽度T1-O.7(Ri+R2)C:暂稳态Il的维持时间.即输出Vo的他向取冲宽度T2O7R2C.因此.振荡周期T=Ti+T2=0.7(Ri+2R2)C,振荡频率f=1T正向脓种宽度Tl与振荡周期T之比称矩形波的占空比D,由上述条件可得D（Ri+RG（R+2R2）,若使R2Ri.则Ol/2,即输出信号的正负向,先冲宽度相等的矩形波（方波）.二、多调振,叁应用举例，1 .也声响发生Ih将阚个多的振荡器连接起来，前
3、个振荡器的输出接到后一个振荡器的U位桀，后一个振荡票的输出接到扬声器上这样,只方当前一个振荡隅输出岛电平常.才驱动后一个振荡等振荡，扬声器发声：而前一个振荡器输出低电平常，导致后面振荡器空位并停止表荡,此时扬声器无音频输出.因此从扬声器中听到间歇式的呜呜”声响.2 .电压一频率转换Ih由555定时器构成的多谐振荡/中，若定时器限制输入端（5脚）不姓电容接地，而是外加个可变的电压源,则通过典整该电压藻的值，可以变更定时潺触发电位和阀低电位的大小.外加电JK越大,振荡器输出脉冲冏期越大,即嫉率越低：外加电Jk越小.振储器输出脉冲周期越小.即领率翅高.这样.多谐振荡器就实现了将输入电压大小转换成输出频率凹凸的电压一频率.转换诳的功能，
