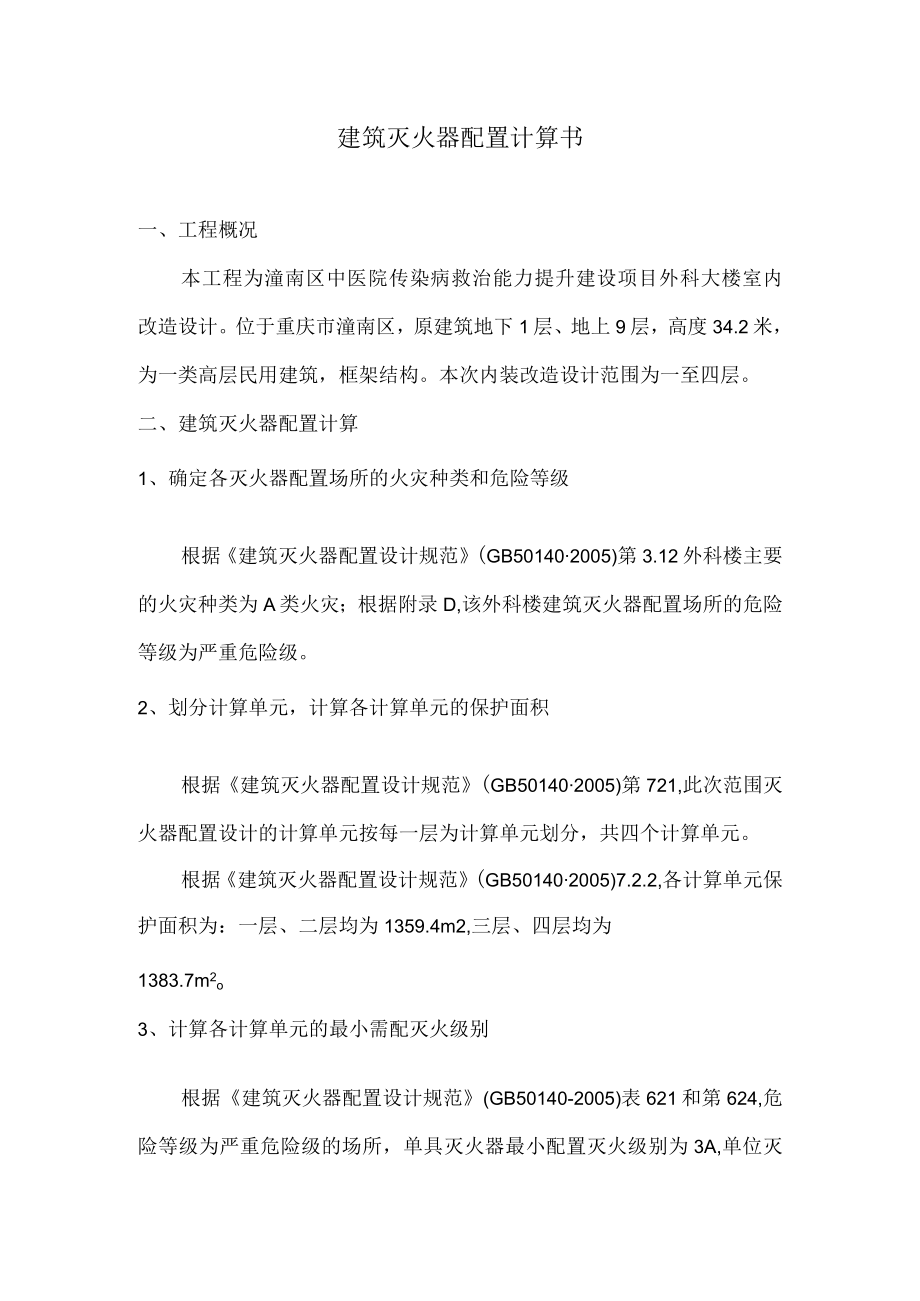

1、建筑灭火器配置计算书一、工程概况本工程为潼南区中医院传染病救治能力提升建设项目外科大楼室内改造设计。位于重庆市潼南区,原建筑地下1层、地上9层,高度34.2米,为一类高层民用建筑,框架结构。本次内装改造设计范围为一至四层。二、建筑灭火器配置计算1、确定各灭火器配置场所的火灾种类和危险等级根据建筑灭火器配置设计规范(GB501402005)第3.12外科楼主要的火灾种类为A类火灾;根据附录D,该外科楼建筑灭火器配置场所的危险等级为严重危险级。2、划分计算单元,计算各计算单元的保护面积根据建筑灭火器配置设计规范(GB501402005)第721,此次范围灭火器配置设计的计算单元按每一层为计算单元划

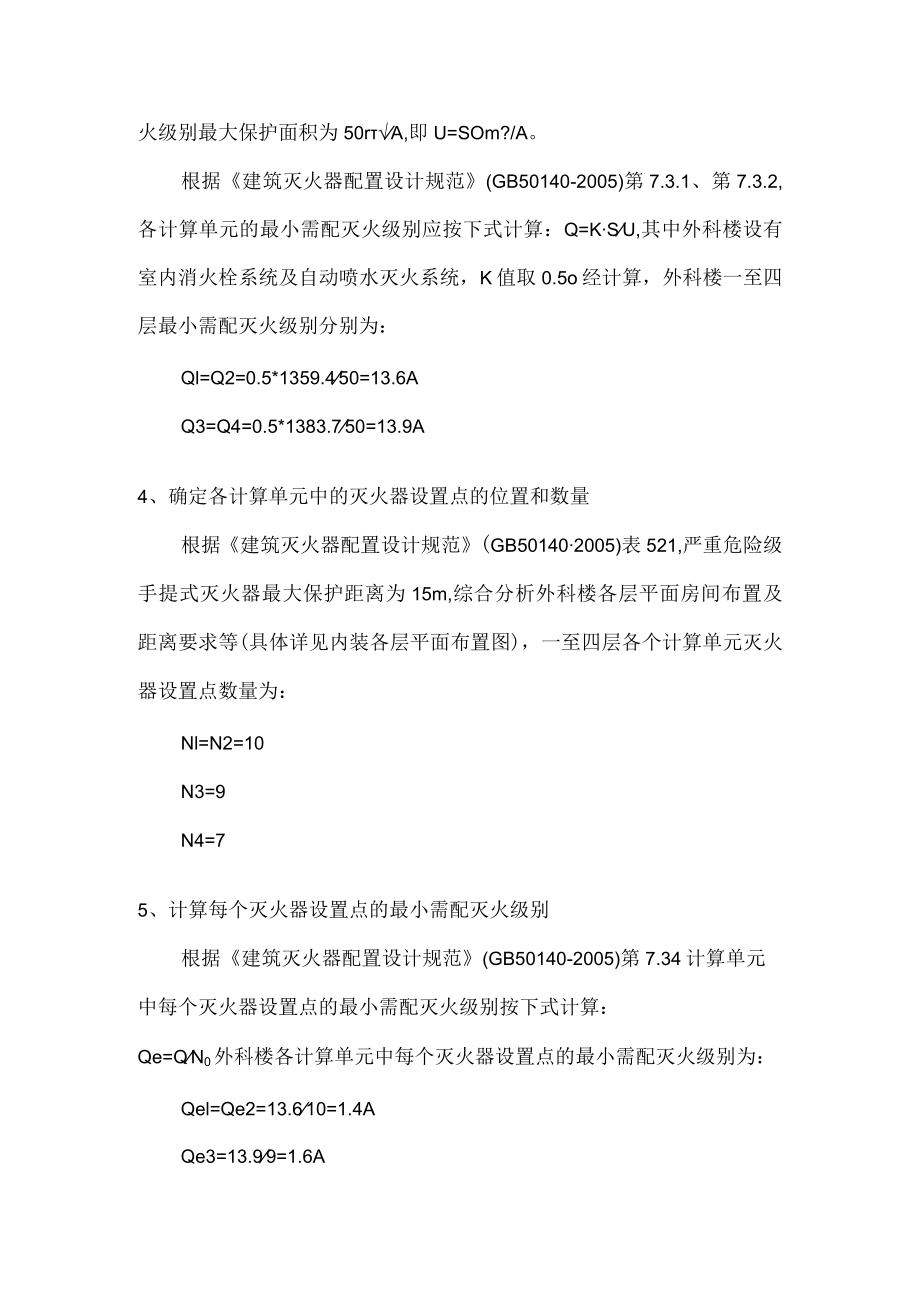

2、分,共四个计算单元。根据建筑灭火器配置设计规范(GB501402005)7.2.2,各计算单元保护面积为:一层、二层均为1359.4m2,三层、四层均为1383.7m2o3、计算各计算单元的最小需配灭火级别根据建筑灭火器配置设计规范(GB50140-2005)表621和第624,危险等级为严重危险级的场所,单具灭火器最小配置灭火级别为3A,单位灭火级别最大保护面积为50rA,即U=SOm?/A。根据建筑灭火器配置设计规范(GB50140-2005)第7.3.1、第7.3.2,各计算单元的最小需配灭火级别应按下式计算:Q=KSU,其中外科楼设有室内消火栓系统及自动喷水灭火系统,K值取0.5o经计

3、算,外科楼一至四层最小需配灭火级别分别为:Ql=Q2=0.5*1359.450=13.6AQ3=Q4=0.5*1383.750=13.9A4、确定各计算单元中的灭火器设置点的位置和数量根据建筑灭火器配置设计规范(GB501402005)表521,严重危险级手提式灭火器最大保护距离为15m,综合分析外科楼各层平面房间布置及距离要求等(具体详见内装各层平面布置图),一至四层各个计算单元灭火器设置点数量为:Nl=N2=10N3=9N4=75、计算每个灭火器设置点的最小需配灭火级别根据建筑灭火器配置设计规范(GB50140-2005)第7.34计算单元中每个灭火器设置点的最小需配灭火级别按下式计算:Qe=QN0外科楼各计算单元中每个灭火器设置点的最小需配灭火级别为:Qel=Qe2=13.610=1.4AQe3=13.99=1.6AQe4=13.97=2.0A6、确定每个设置点灭火器的类型、规格与数量外科楼一层、二层每个设置点的最小需配灭火级别为L4A,三层每个设置点的最小需配灭火级别为1.6A,四层每个设置点的最小需配灭火级别为2.0A。单具灭火器最小配置灭火级别为3A,根据建筑灭火器配置设计规范(GB50140-2005)附录A,一至四层每个设置点可设置1具3A的MFBC5手提式灭火器。
