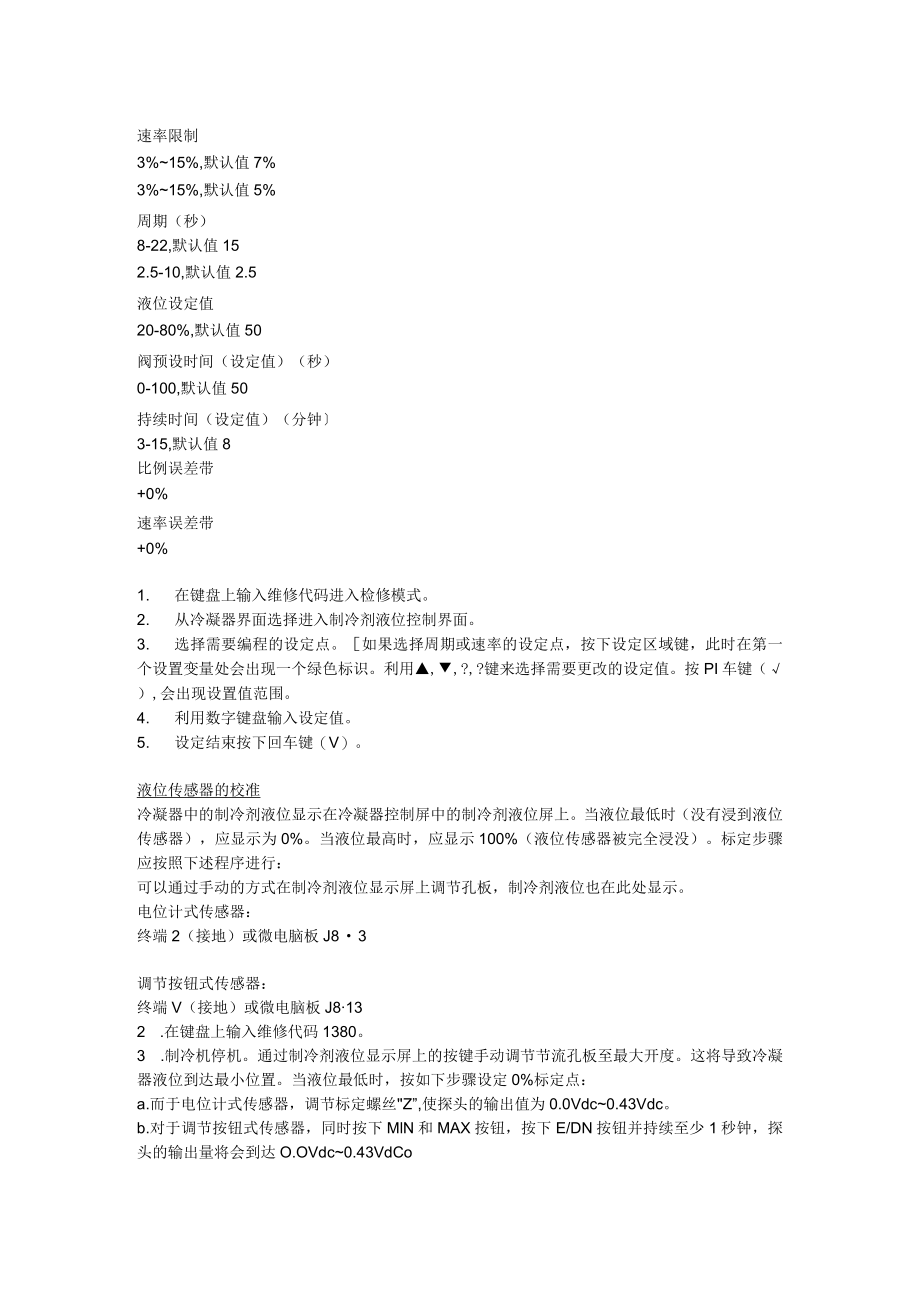

1、速率限制3%15%,默认值7%3%15%,默认值5%周期(秒)8-22,默认值152.5-10,默认值2.5液位设定值20-80%,默认值50阀预设时间(设定值)(秒)0-100,默认值50持续时间(设定值)(分钟3-15,默认值8比例误差带+0%速率误差带+0%1. 在键盘上输入维修代码进入检修模式。2. 从冷凝器界面选择进入制冷剂液位控制界面。3. 选择需要编程的设定点。如果选择周期或速率的设定点,按下设定区域键,此时在第一个设置变量处会出现一个绿色标识。利用,?,?键来选择需要更改的设定值。按PI车键(),会出现设置值范围。4. 利用数字键盘输入设定值。5. 设定结束按下回车键(V)。液
2、位传感器的校准冷凝器中的制冷剂液位显示在冷凝器控制屏中的制冷剂液位屏上。当液位最低时(没有浸到液位传感器),应显示为0%。当液位最高时,应显示100%(液位传感器被完全浸没)。标定步骤应按照下述程序进行:可以通过手动的方式在制冷剂液位显示屏上调节孔板,制冷剂液位也在此处显示。电位计式传感器:终端2(接地)或微电脑板J83调节按钮式传感器:终端V(接地)或微电脑板J8132 .在键盘上输入维修代码1380。3 .制冷机停机。通过制冷剂液位显示屏上的按键手动调节节流孔板至最大开度。这将导致冷凝器液位到达最小位置。当液位最低时,按如下步骤设定0%标定点:a.而于电位计式传感器,调节标定螺丝Z”,使探

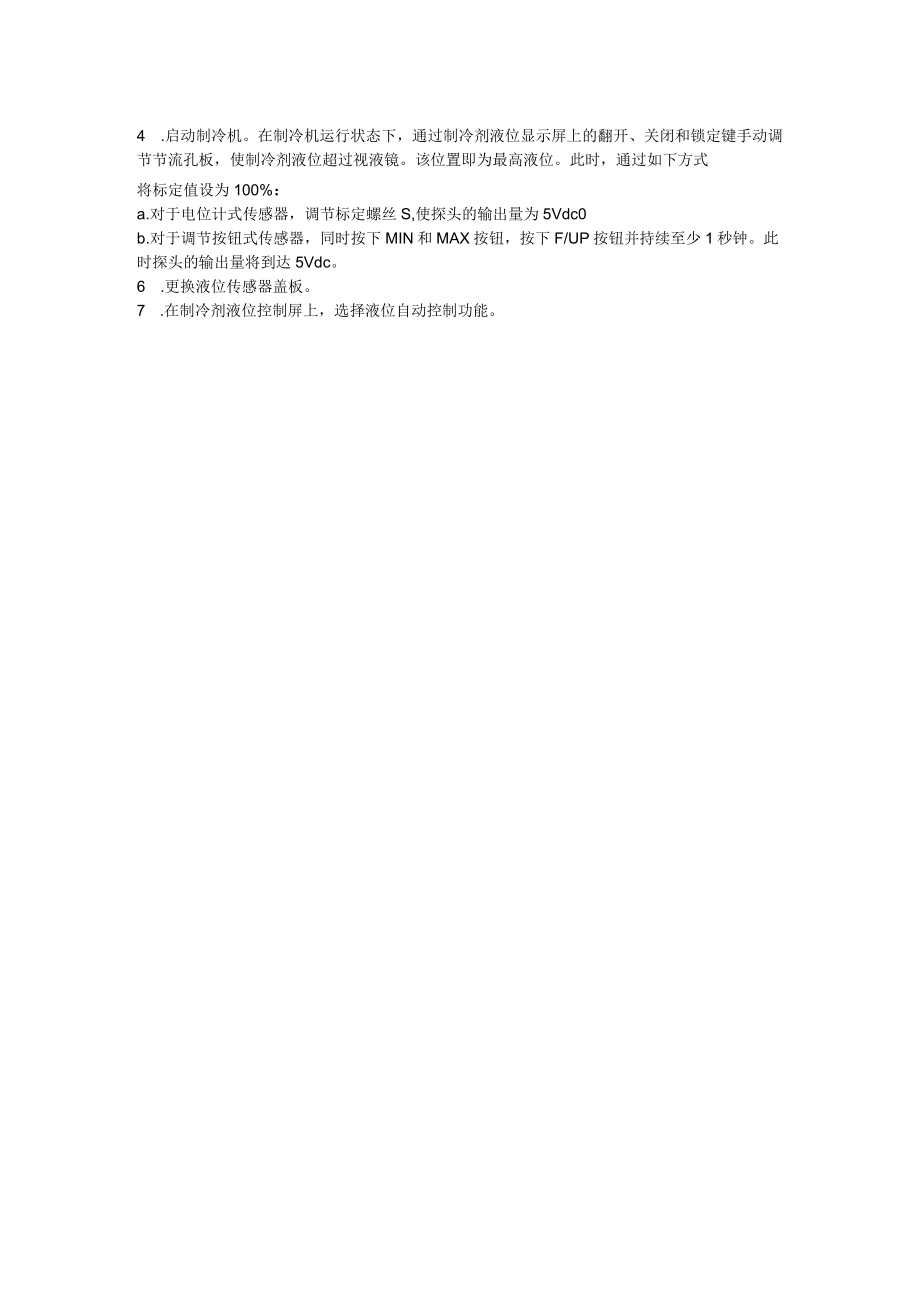

3、头的输出值为0.0Vdc0.43Vdc。b.对于调节按钮式传感器,同时按下MlN和MAX按钮,按下E/DN按钮并持续至少1秒钟,探头的输出量将会到达O.OVdc0.43VdCo4 .启动制冷机。在制冷机运行状态下,通过制冷剂液位显示屏上的翻开、关闭和锁定键手动调节节流孔板,使制冷剂液位超过视液镜。该位置即为最高液位。此时,通过如下方式将标定值设为100%:a.对于电位计式传感器,调节标定螺丝S,使探头的输出量为5Vdc0b.对于调节按钮式传感器,同时按下MIN和MAX按钮,按下F/UP按钮并持续至少1秒钟。此时探头的输出量将到达5Vdc。6 .更换液位传感器盖板。7 .在制冷剂液位控制屏上,选择液位自动控制功能。
