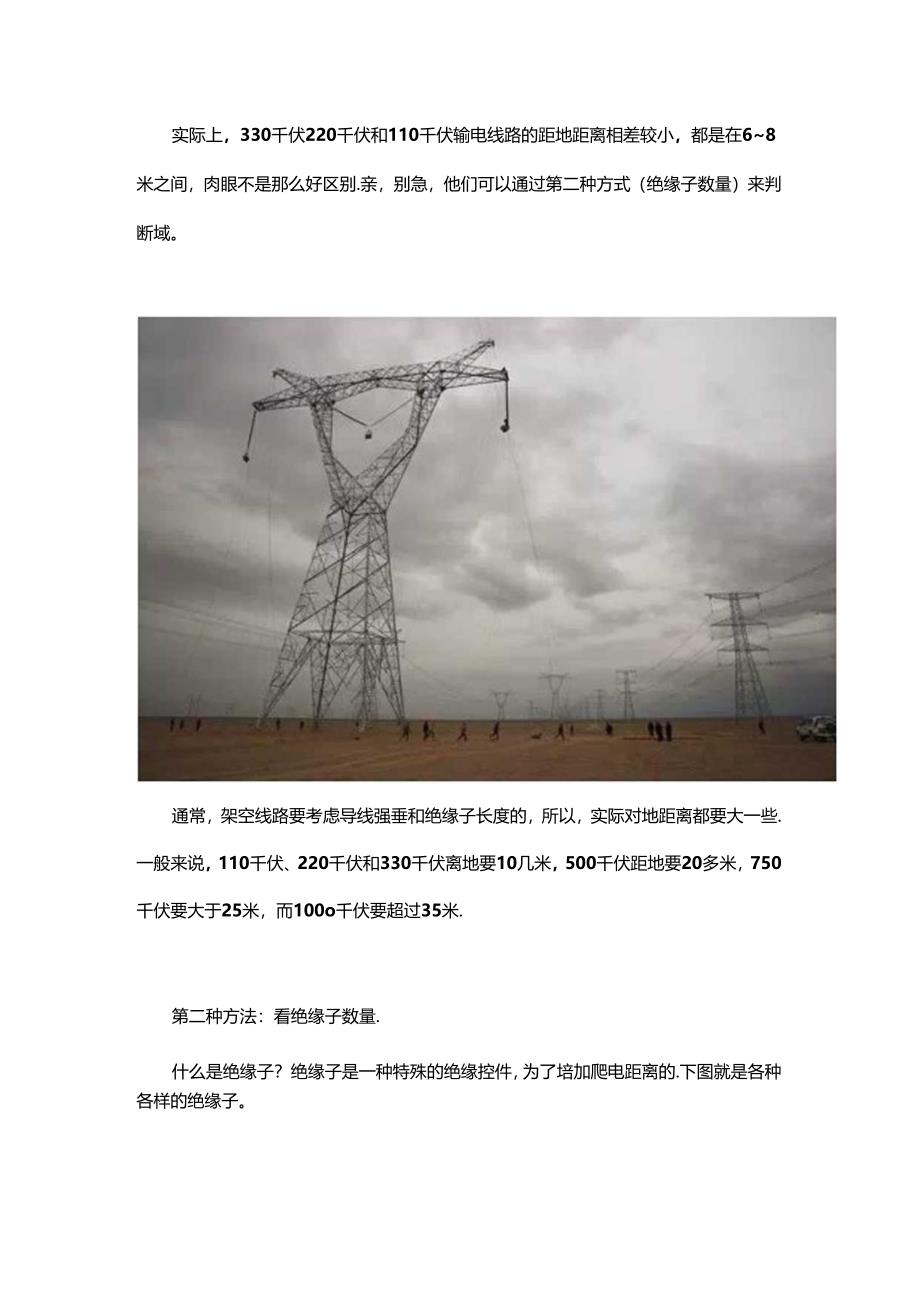

1、这是750千伏线路.虽然，这个电压等级的输电线路只出现在西北地区，但也应该知道这个展小距地距离应该是20米.这是500千伏输电线路.500干伏输电线路较需见，一定要看清城。记住.目测大于15米.110千伏输电线路实际上，330千伏220千伏和110千伏输电线路的距地距离相差较小，都是在68米之间，肉眼不是那么好区别.亲，别急，他们可以通过第二种方式（绝缘子数量）来判断域。通常，架空线路要考虑导线强垂和绝缘子长度的，所以，实际对地距离都要大一些.一般来说，110千伏、220千伏和330千伏离地要10几米，500千伏距地要20多米，750千伏要大于25米，而100o千伏要超过35米.第二种方法：看
2、绝缘子数量.什么是绝缘子？绝缘子是一种特殊的绝缘控件，为了培加爬电距离的.下图就是各种各样的绝缘子。Iiif.(!IiSAr及i-tXTyulXT在架空输电线路规范中，绝缘子数量是有计算公式的，即n=1.i式中，为绝缘子片数；4为配电比距；”为系统标称电压；乙为单片绝缘子的有效爬电距离.哦，难死宝宝了.其实，只要记住，大约一片绝缘子承受15-20千伏电压.就可以简单搞定上面的问题了.这个输电线路的绝缘子片数大于60片（亲自数一数喽），它的电压等级显然是100o千伏.通常，750千伏输电线路，其绝缘子片数超过35片.这是500千伏输电线路,绝缘子片数近30片左右.330千伏蛤电线路绝缘子片数,大
3、约是20片左右.220千伏输电线路，绝缘子片数是12-14片.110千伏输电线路，绝缘子片数大约是7-9片.注意啦！还要记住关键一点，如果在高海拔、重污染地区，绝缘子数会增加一些.第三种方法：通过导线的分裂数判断输电线路的电压等级.分裂数？你可以看一下下图显示.对于三相中的每一相导线，都是分成好几股的，比如下面这个线路就分成了8股，叫8分裂.（把一相导线分成8股，是要把导线的“等效直径扩大，围成一个近似圆形，这几股导线，组成一根导线）通常，1000千伏输电线路采用8分裂导线，也就是一相有8根导线.750干伏蛤电线路，采用6分裂导线，一相由6根导线组成.220干伏输电线路，用2分裂导线。110千伏，通常只用一根导线。
