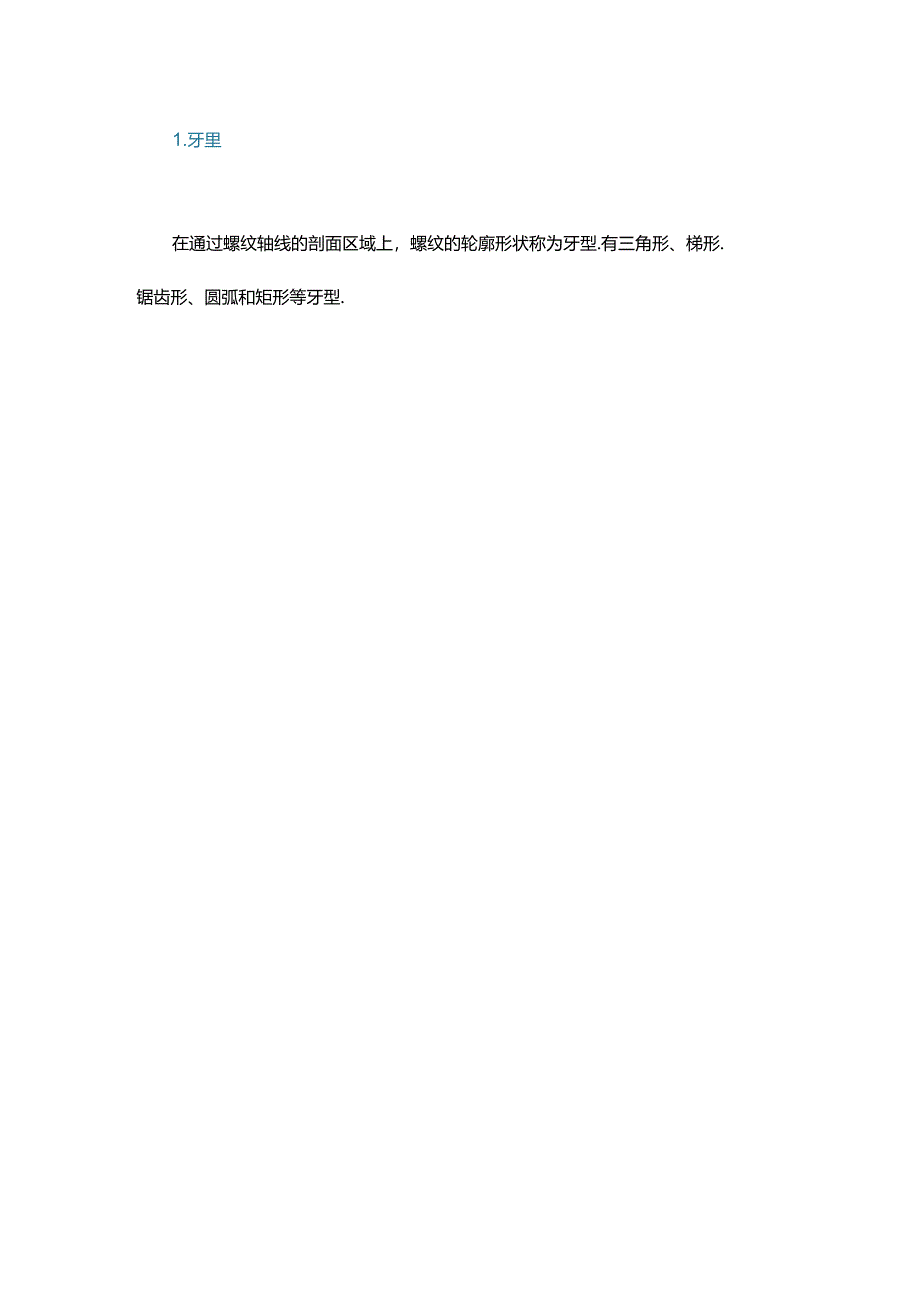

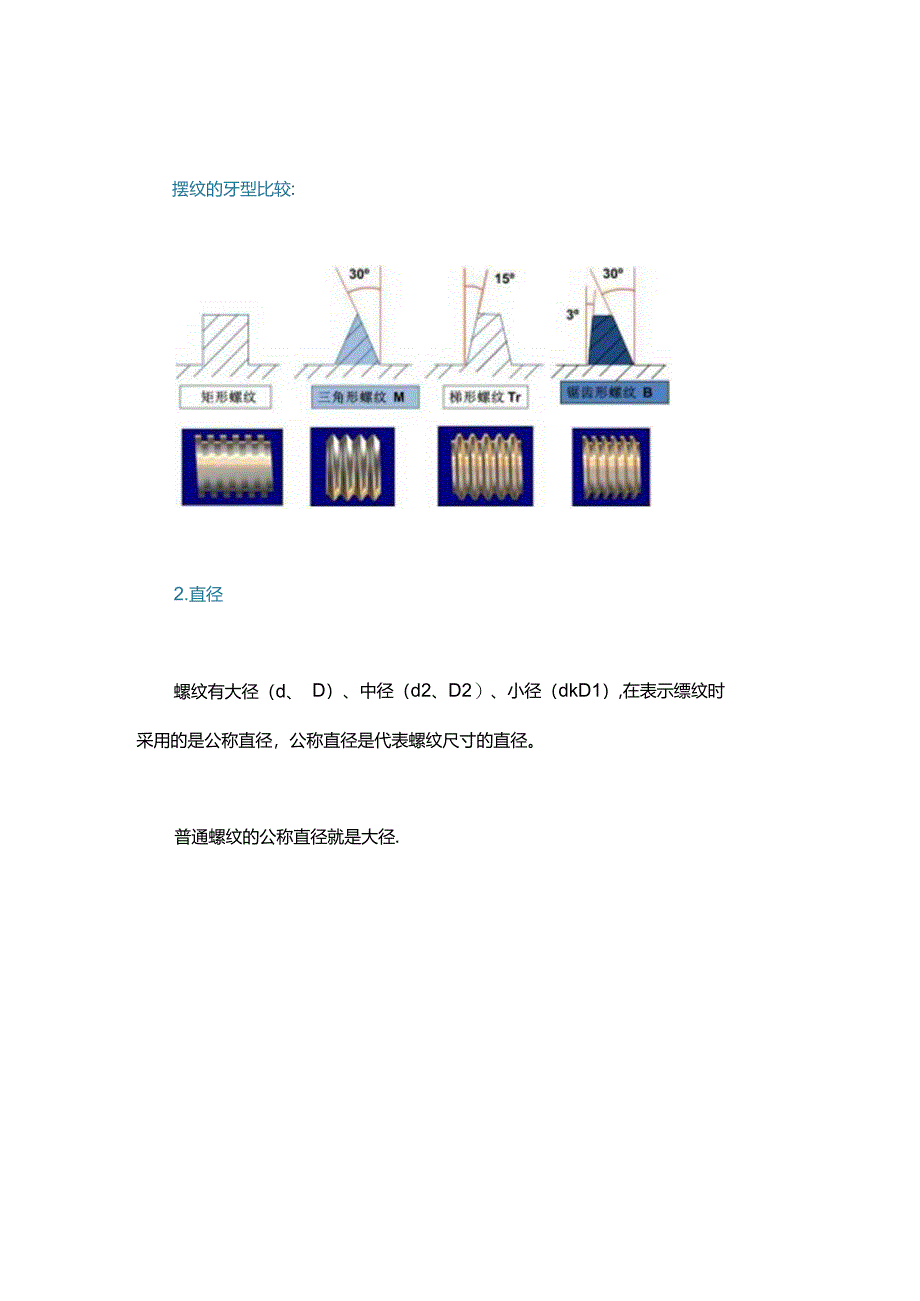

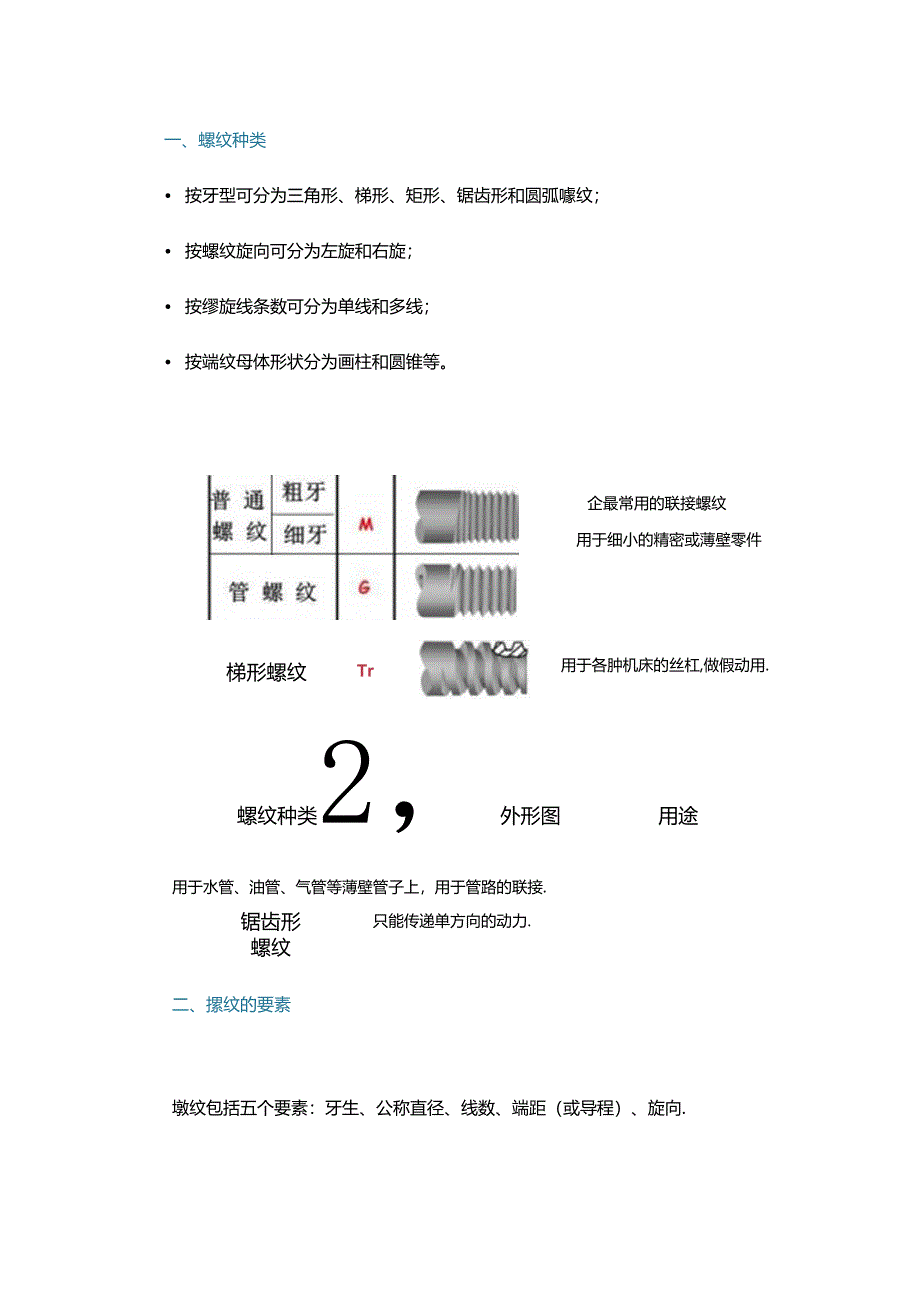

1、企最常用的联接螺纹用于细小的精密或薄壁零件梯形螺纹Tr用于各肿机床的丝杠,做假动用.一、螺纹种类 按牙型可分为三角形、梯形、矩形、锯齿形和圆弧噱纹； 按螺纹旋向可分为左旋和右旋； 按缪旋线条数可分为单线和多线； 按端纹母体形状分为画柱和圆锥等。螺纹种类2，外形图用途用于水管、油管、气管等薄壁管子上，用于管路的联接.锯齿形螺纹只能传递单方向的动力.二、摞纹的要素墩纹包括五个要素：牙生、公称直径、线数、端距（或导程）、旋向.1.牙里在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型.有三角形、梯形.锯齿形、圆弧和矩形等牙型.摆纹的牙型比较:2.直径螺纹有大径（d、D）、中径（d2、D2）、小径（d
2、kD1）,在表示缥纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。普通螺纹的公称直径就是大径.大钮）小衿Dl|5外螺纹（左）内婢纹（右）3.线数沿一条螺旋线形成的螺纹称为单线螺纹，沿抽向等距分布的两条或两条以上的摞旋线形成的端纹称为多线缪纹.单线螺纹（左）双线螺纹（右）4 .篷距和导程遵距（P）是相邻两牙在中径线上对应两点间的轴向距陶.导程（Ph）是同一条噱旋线上的相邻两牙在中径线上对应两点间的轴向距离.单线爆纹时，导程=螺距；多线螺纹时，导程=螺距X线数.5 .旋向顺时针旋转时旋入的螺纹称为右旋螺纹；逆时针旋转时旋入的端纹称为左旋噱纹.左旋谡纹右旋螺纹三,螺纹的标记（1）普通篷纹普通螺纹
3、用得最广泛，螺纹紧固件（燥栓、螺注、螺钉、雄母等零件）上的噱纹一般均为普通爆纹.普通摞纹分粗牙普通螺纹和细牙普通螺纹.细牙普通噱纹多用于精密零件和薄壁零件上。在舞纹的标记中，细牙普通螺纹的雄距必须注出,而粗牙普通螺纹的舞距一般不标注.普通噱纹的标记由五部分组成：特征代号尺寸代号-公差带代号旋合长度代号旋向代号例：M10X17H1.1.H1）特征代号M（表示普通谡纹）2）尺寸代号尺寸代号：公称直径X螺距（多线螺纹的导程和端距均要注出，单线粗牙普通爆纹噱距不标注）.M10表示公称直径为IOmm、谡距1.5mm的单线粗牙普通舞纹M10表示公称直径为Iomm、端距为1mm的单线细牙普通螺纹。2）普通整
4、纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内遵纹用大写字母表示）所组成，例如5g6g、6g、6H、7H.当筑纹中径公差带与顶径公差带代号不同时，需分别注出，如：M10-5g6g,当中径与顶径公差带代号相同时，只注一个代号，如：MlOXl-7H,公差带代号为6g或6H（公称直径21.6mm）时不标注.3）普通邃纹的旋合长度有长、中、短三种，分别用代号1.xN、S表示。M10-5g6g-S为短旋合长度的螺纹，M10-7H-1.为长旋合长度的螺纹，当镶纹为中等旋合长度时，代号N不标注.当特殊需要时，可注明旋合长度的数值.M202-5g6g-404）旋向代号左旋时标注1.H,右旋时
5、不标注.M10-7H-1.-1.H为左旋端纹，M10-7H-1.为右旋螺纹.（2）管螺纹管噱纹一股用于管路（水管、油管、煤气管等）的连接中.爸嫖纹的标记用指引的方法标注，指引线指到端纹的大径上.管螺纹的标记：由螺纹特征代号、尺寸代号和旋向组成。尺寸代号不是螺纹大径的大小，而是管子的通径（英制）大小.标记中未注写旋向的均为右旋.55。非密封管螺纹的标记示例：G:非密封管螺纹的螺纹特征代号；G3/4:尺寸代号为3/4的单线右旋圆柱内墩纹;G3/4A或G3/4B：尺寸代号为3/4的单线右旋圆柱外螺纹，标记中的A和B是螺纹中径的公差等级；G3/41.H和G3/4A-1.H中的1.H表示左旋螺纹，二者构
6、成的援纹副仅标注外婢纹的标记代号.55密封管螺纹的标记示例：Rp341.H:尺寸代号为3/4的单线左旋圆柱内斓纹；Rc34:尺寸代号为3/4的单线右旋圆推内整纹；RpR1341.H和RcR234：内遵纹与外端纹旋合构成婢纹副.Rp:密封圆柱内螺纹的螺纹特征代号；Rc:密封画锥内舞纹的螺纹特征代号；Rl:与圆柱内度纹相配合的圆锥外螺纹的特征代号；R2:与圆锥内螺纹相配合的圆锥外螺纹的特征代号;(3)梯形摞纹和锯齿形螺纹悌形螺纹和据齿形螺纹常用于传递运动和动力的丝杠上。梯形雄纹工作时牙的两侧均受力，而锯齿形噱纹在工作时是单恻面受力.梯形摞纹和锯齿形螺纹的标记与普通避纹类同。梯形螺纹的标记示例：Tr
