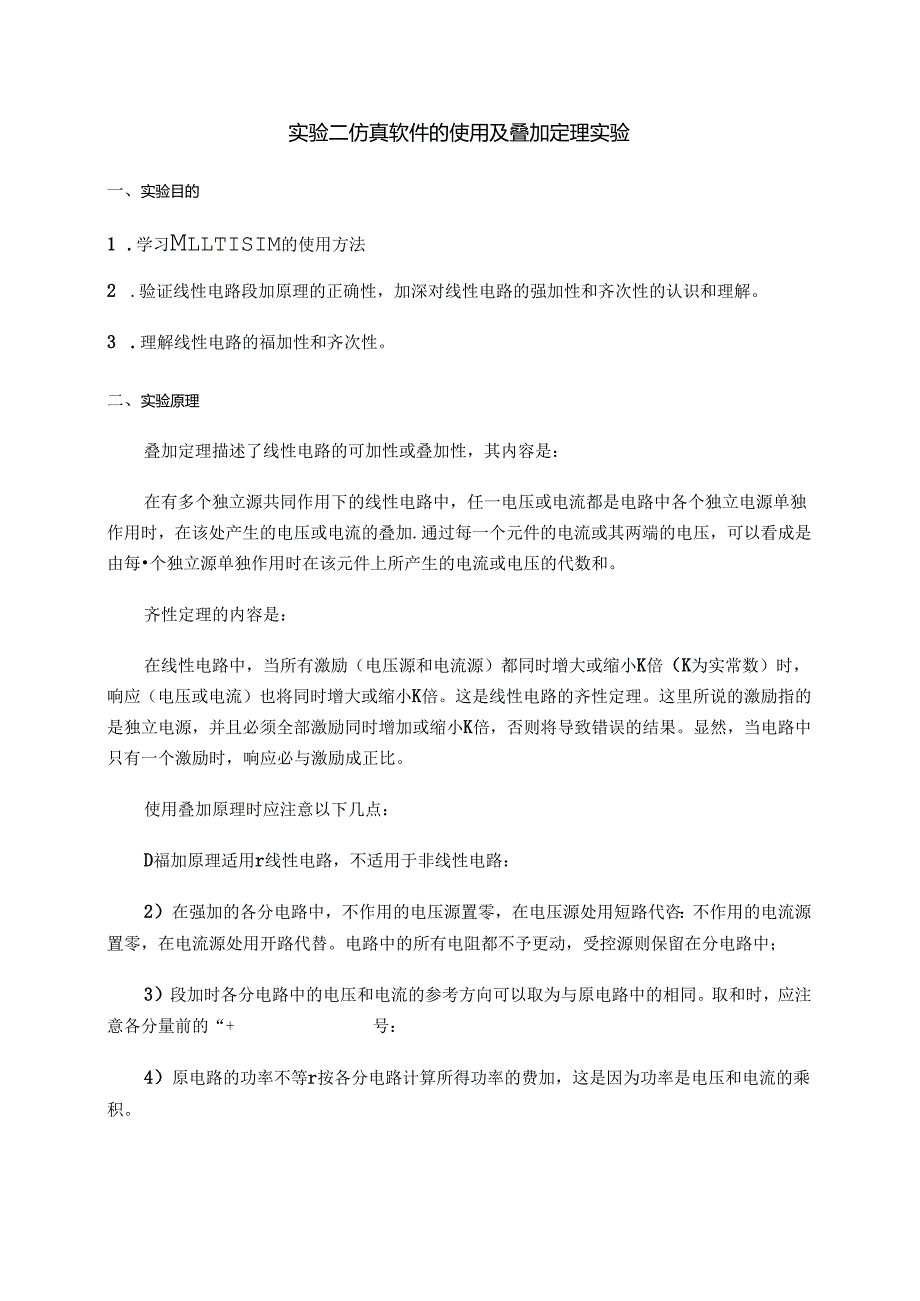

1、实验二仿真软件的使用及叠加定理实验一、实验目的1 .学习Mlltisim的使用方法2 .验证线性电路段加原理的正确性,加深对线性电路的强加性和齐次性的认识和理解。3 .理解线性电路的福加性和齐次性。二、实验原理叠加定理描述了线性电路的可加性或叠加性,其内容是:在有多个独立源共同作用下的线性电路中,任一电压或电流都是电路中各个独立电源单独作用时,在该处产生的电压或电流的叠加.通过每一个元件的电流或其两端的电压,可以看成是由每个独立源单独作用时在该元件上所产生的电流或电压的代数和。齐性定理的内容是:在线性电路中,当所有激励(电压源和电流源)都同时增大或缩小K倍(K为实常数)时,响应(电压或电流)也
2、将同时增大或缩小K倍。这是线性电路的齐性定理。这里所说的激励指的是独立电源,并且必须全部激励同时增加或缩小K倍,否则将导致错误的结果。显然,当电路中只有一个激励时,响应必与激励成正比。使用叠加原理时应注意以下几点:D福加原理适用r线性电路,不适用于非线性电路:2)在强加的各分电路中,不作用的电压源置零,在电压源处用短路代咨:不作用的电流源置零,在电流源处用开路代替。电路中的所有电阻都不予更动,受控源则保留在分电路中;3)段加时各分电路中的电压和电流的参考方向可以取为与原电路中的相同。取和时,应注意各分量前的“+号:4)原电路的功率不等r按各分电路计算所得功率的费加,这是因为功率是电压和电流的乘

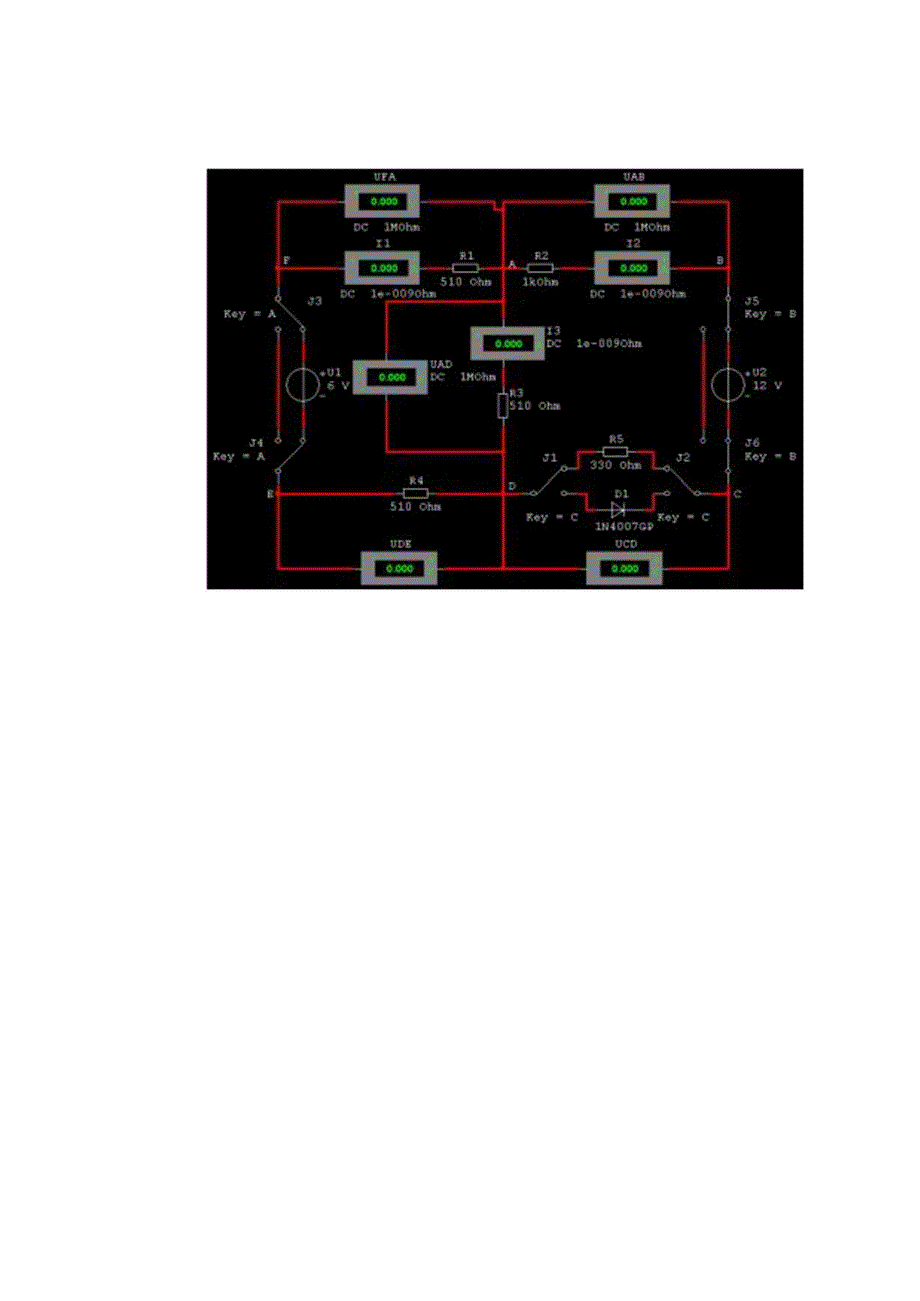

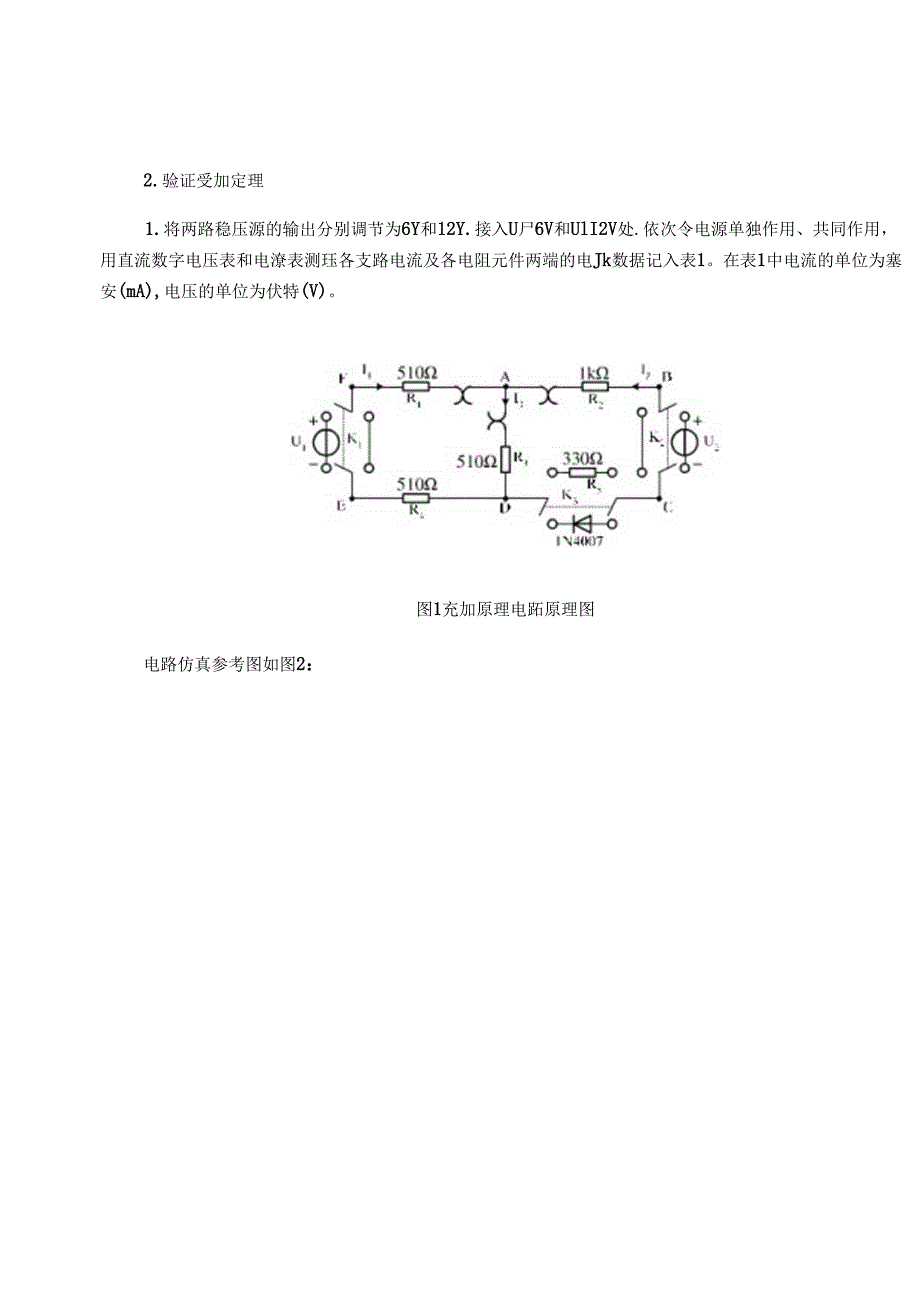

3、积。2.验证受加定理1.将两路稳压源的输出分别调节为6Y和12Y.接入U尸6V和UlI2V处.依次令电源单独作用、共同作用,用直流数字电压表和电潦表测珏各支路电流及各电阻元件两端的电Jk数据记入表1。在表1中电流的单位为塞安(mA),电压的单位为伏特(V)。图1充加原理电跖原理图电路仿真参考图如图2:图2Mltisim叠加原理傍百电路.将RS(330)换成二极管1N4OO7(即将开关K,投向二极管IN4007侧),重复14的测量过程,数据记入表4-2。在表4-2中电流的单位为亳安(mA),电压的雎位为伏特(V)。表1电阻电路的叠加原理实验数据实验内容UiU2IihhUABUBUadUDeUFAUi单独作用U2单独作用U1.3共同作用表2:极管电路的免加原理实验数据实验内容UiU2IihhUABUBUadUDeUFAUi单独作用3单独作用U1.3共同作用2.电乐源和电流源混合电路的叠加定理验证电路原理图如图3电源电流电压USl单独作用Il1213UlU2U3氐单独作用Il1213UlU2U3Ust和M共同作用Il1?13UlU2U3验证会加定理四、思考题在线性电路中,各电阻器所消耗的功率能否用叠加原理计算得出?忒用上述实验数据,进行汁和并作结论可否用强加原理来计算电阻消耗的功率。五、实验报告1 .仿真电路2 .填写实验数据表格,进行分析、比较,归纳、总结实验结论,回答思考题。
