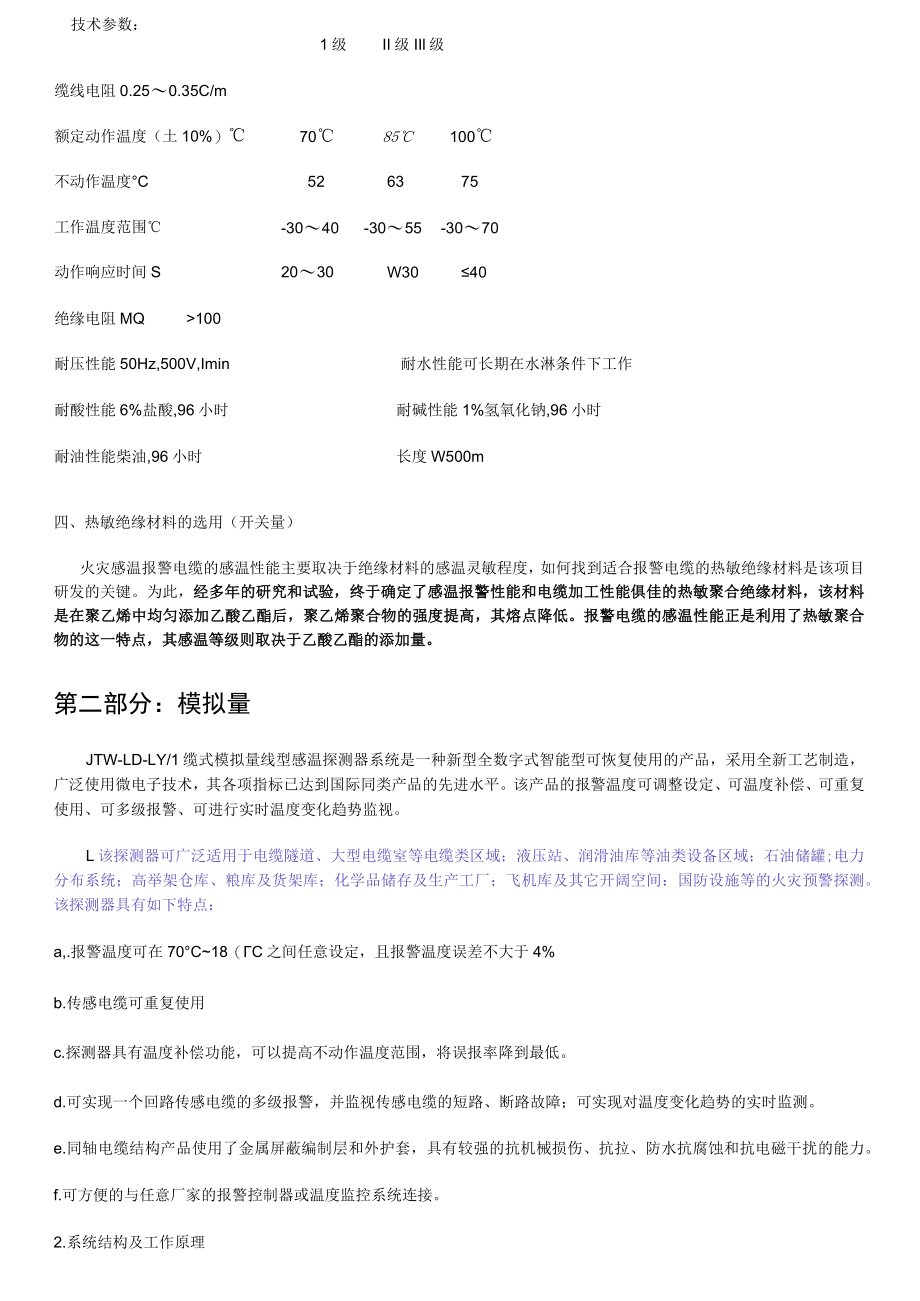

缆式线形火灾探测器.docx_第2页
第2页 / 共3页

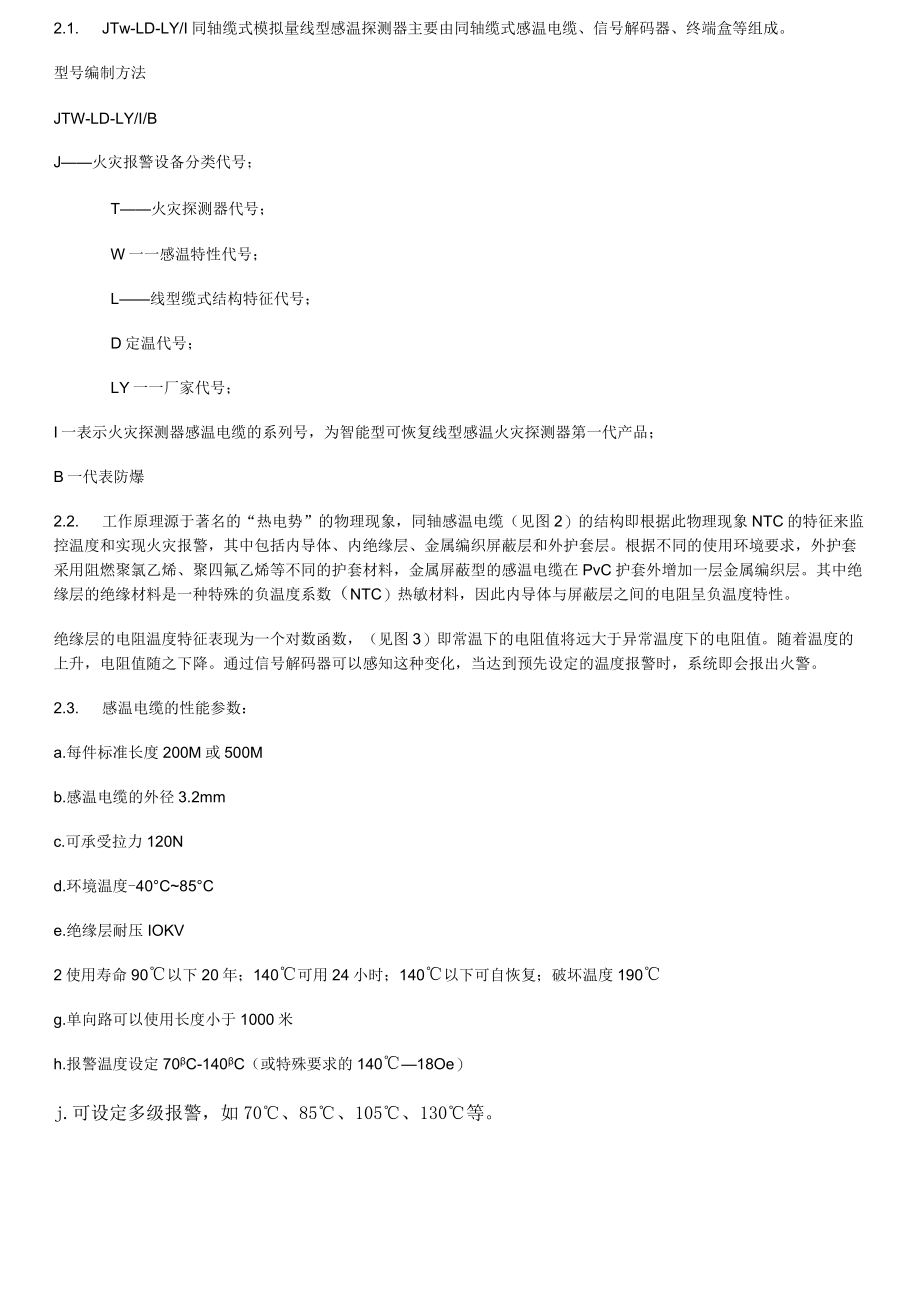

缆式线形火灾探测器.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《缆式线形火灾探测器.docx》由会员分享,可在线阅读,更多相关《缆式线形火灾探测器.docx(3页珍藏版)》请在第壹文秘上搜索。

1、JTW-LD型感温探测电缆第一部分:开关量二、电子感应式火灾报警器的不足传统的火灾自动报警系统装置中一般采用电子感应式探测器,但该类火灾报警产品存在下列不足:缆式线形火灾探测器,由接线盒、终端盒和感温热敏电缆组成,与SA2403接口模块串联后,并联于控制器的二总线上,成为独立的报警点。可广泛应用于电缆隧道、电缆竖井、电缆沟、电缆夹层,各种建筑的闷顶内、地板下及重要设备隐蔽处等不适合点型探测器安装的危险场所。尤为适用于高温、潮湿、多尘及各类有害、腐蚀型气体存在的恶劣环境中。缆式线形火灾探测器采用三芯结构,动作稳定可靠,报警距离精确度高。电缆内两根弹性钢丝上裹一层热敏绝缘材料,然后绞对成形。电缆某

2、一部位的温度上升,超过额定动作温度时,受热部件热敏材料绝缘性能被破坏,钢丝发生短路,以指示火警的发生。JTW-LD3J,JTW-LD3Z型缆式线形火灾探测器接线盒,终端盒按防水防爆要求设计,可长期在淋水条件下使用,可真正满足电缆沟等特殊环境下的使用要求。1)火灾报警产品及系统价格昂贵,整个系统施工、维护技术要求高;2)产品质量及稳定性有待进一步提高,特别是存在静电效应引进的场效应管击穿问题;另外,产品防潮性能低,对环境的湿度要求相应较高;3)电子感应器(主要是烟感器)的密封性能差,这是该类产品无法克服的设计缺陷,以致经常因灰尘或蚊虫进入而误报警。调查及统计表明,烟感器及系统的误报警率较高,原因

3、不明的报警率多达30%;4)电子感应式产品的灵敏度问题也不容忽视,生产厂家往往将灵敏度调得过高,使得产品产生不必要的报警干扰,不能与自动灭火系统联动。三、火灾感温报警电缆的特点针对火灾报警产品的现状,研发具有报警功能的新型产品的课题的核心思路是在电缆内设置热敏绝缘绞合线芯,一改过去的电子感应式或记忆合金式探测器的设计方案,而是根据电线电缆的特点,将热敏绝缘材料与弹性导体相结合,可探测到沿其长度范围内任一点的超温,达到火灾感温报警的功效,该产品应能弥补电子报警产品的不足,能适应特殊环境,并具有如下特点:1)采用热敏绝缘进行感温报警,能降低报警系统工程成本;产品的报警温度不受环境影响,也不因使用时

4、间的长短而变化;产品在监油状态只需提供报警信号电平,具有零功耗的优点。2)适合于工程的特殊环境要求(如多粉尘、湿度大及易腐蚀等恶劣环境),具有较强的抗干扰能力。3)产品任一点都具有感温报警性能,能自动联动防火门和灭火设备,防止火势蔓延。4)安装和连接简便,内部钢芯导线可有效防止机械损伤。维护方便,火灾报警后仅需将已发生报警的作用的电缆切去,更换成同温度等级的报警电缆即可。5)该产品信号采集精度高,报警控制器功能结构变换灵活,可与同一回路中的其它报警设备(如手拉报警器、感烟探测器)兼容。6)不同温度等级的感温电缆可在同一探测回路中使用,是灭火系统(如雨淋系统和预作用灭火系统)最理想的启动感应器。

5、7)当本产品的绝缘材料确定后,报警温度也就固定了,无须进行报警温度及灵敏度的调节。技术参数:1级II级IIl级缆线电阻0.250.35C/m额定动作温度(土10%)7085100不动作温度C526375工作温度范围-3040-3055-3070动作响应时间S绝缘电阻MQ1002030W3040耐压性能50Hz,500V,Imin耐水性能可长期在水淋条件下工作耐酸性能6%盐酸,96小时耐碱性能1%氢氧化钠,96小时耐油性能柴油,96小时长度W500m四、热敏绝缘材料的选用(开关量)火灾感温报警电缆的感温性能主要取决于绝缘材料的感温灵敏程度,如何找到适合报警电缆的热敏绝缘材料是该项目研发的关键。为

6、此,经多年的研究和试验,终于确定了感温报警性能和电缆加工性能俱佳的热敏聚合绝缘材料,该材料是在聚乙烯中均匀添加乙酸乙酯后,聚乙烯聚合物的强度提高,其熔点降低。报警电缆的感温性能正是利用了热敏聚合物的这一特点,其感温等级则取决于乙酸乙酯的添加量。第二部分:模拟量JTW-LD-LY/1缆式模拟量线型感温探测器系统是一种新型全数字式智能型可恢复使用的产品,采用全新工艺制造,广泛使用微电子技术,其各项指标已达到国际同类产品的先进水平。该产品的报警温度可调整设定、可温度补偿、可重复使用、可多级报警、可进行实时温度变化趋势监视。L该探测器可广泛适用于电缆隧道、大型电缆室等电缆类区域;液压站、润滑油库等油类

7、设备区域;石油储罐;电力分布系统;高举架仓库、粮库及货架库;化学品储存及生产工厂;飞机库及其它开阔空间:国防设施等的火灾预警探测。该探测器具有如下特点:a,.报警温度可在70C18(C之间任意设定,且报警温度误差不大于4%b.传感电缆可重复使用c.探测器具有温度补偿功能,可以提高不动作温度范围,将误报率降到最低。d.可实现一个回路传感电缆的多级报警,并监视传感电缆的短路、断路故障;可实现对温度变化趋势的实时监测。e.同轴电缆结构产品使用了金属屏蔽编制层和外护套,具有较强的抗机械损伤、抗拉、防水抗腐蚀和抗电磁干扰的能力。f.可方便的与任意厂家的报警控制器或温度监控系统连接。2.系统结构及工作原理

8、2.1. JTw-LD-LY/I同轴缆式模拟量线型感温探测器主要由同轴缆式感温电缆、信号解码器、终端盒等组成。型号编制方法JTW-LD-LY/I/BJ火灾报警设备分类代号;T火灾探测器代号;W一一感温特性代号;L线型缆式结构特征代号;D定温代号;LY一一厂家代号;I一表示火灾探测器感温电缆的系列号,为智能型可恢复线型感温火灾探测器第一代产品;B一代表防爆2.2. 工作原理源于著名的“热电势”的物理现象,同轴感温电缆(见图2)的结构即根据此物理现象NTC的特征来监控温度和实现火灾报警,其中包括内导体、内绝缘层、金属编织屏蔽层和外护套层。根据不同的使用环境要求,外护套采用阻燃聚氯乙烯、聚四氟乙烯等

9、不同的护套材料,金属屏蔽型的感温电缆在PvC护套外增加一层金属编织层。其中绝缘层的绝缘材料是一种特殊的负温度系数(NTC)热敏材料,因此内导体与屏蔽层之间的电阻呈负温度特性。绝缘层的电阻温度特征表现为一个对数函数,(见图3)即常温下的电阻值将远大于异常温度下的电阻值。随着温度的上升,电阻值随之下降。通过信号解码器可以感知这种变化,当达到预先设定的温度报警时,系统即会报出火警。2.3. 感温电缆的性能参数:a.每件标准长度200M或500Mb.感温电缆的外径3.2mmc.可承受拉力120Nd.环境温度-40C85Ce.绝缘层耐压IOKV2使用寿命90以下20年;140可用24小时;140以下可自恢复;破坏温度190g.单向路可以使用长度小于1000米h.报警温度设定70C-140C(或特殊要求的14018Oe)j.可设定多级报警,如70、85、105、130等。
