钢铁材料的一般热处理一个表全懂了.docx

上传人:p** 文档编号:1078625 上传时间:2024-06-29 格式:DOCX 页数:6 大小:15.31KB
下载 相关 举报
钢铁材料的一般热处理一个表全懂了.docx_第1页
第1页 / 共6页
钢铁材料的一般热处理一个表全懂了.docx_第2页
第2页 / 共6页
钢铁材料的一般热处理一个表全懂了.docx_第3页
第3页 / 共6页
钢铁材料的一般热处理一个表全懂了.docx_第4页
第4页 / 共6页
钢铁材料的一般热处理一个表全懂了.docx_第5页
第5页 / 共6页
钢铁材料的一般热处理一个表全懂了.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《钢铁材料的一般热处理一个表全懂了.docx》由会员分享,可在线阅读,更多相关《钢铁材料的一般热处理一个表全懂了.docx(6页珍藏版)》请在第壹文秘上搜索。

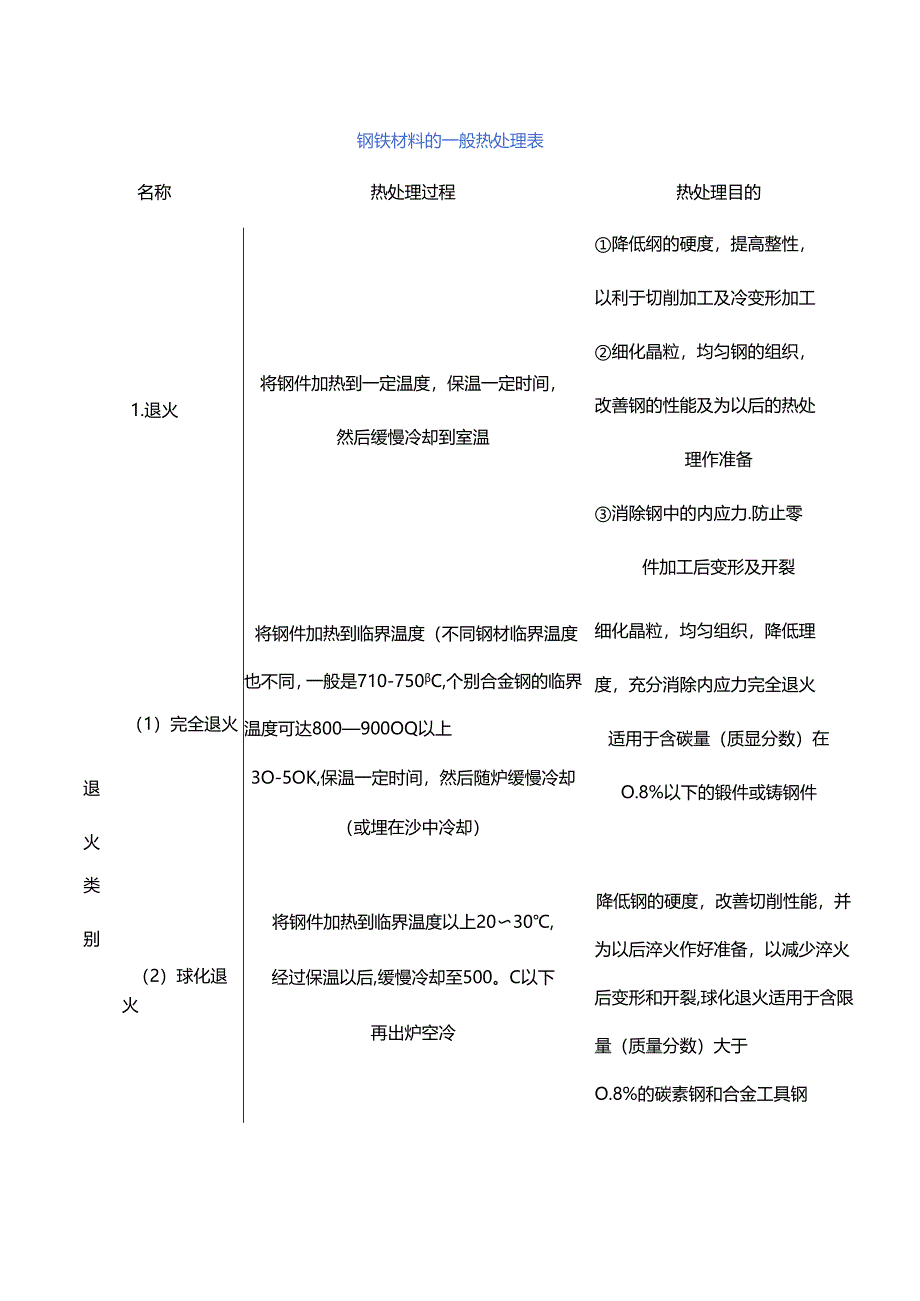

1、钢铁材料的一般热处理表名称热处理过程热处理目的1.退火将钢件加热到一定温度,保温一定时间,然后缓慢冷却到室温降低纲的硬度,提高整性,以利于切削加工及冷变形加工细化晶粒,均匀钢的组织,改善钢的性能及为以后的热处理作准备消除钢中的内应力.防止零件加工后变形及开裂退火(1)完全退火将钢件加热到临界温度(不同钢材临界温度也不同,一般是710-750C,个别合金钢的临界温度可达800900OQ以上3O-5OK,保温一定时间,然后随炉缓慢冷却(或埋在沙中冷却)细化晶粒,均匀组织,降低理度,充分消除内应力完全退火适用于含碳量(质显分数)在O.8%以下的锻件或铸钢件类别(2)球化退火将钢件加热到临界温度以上2

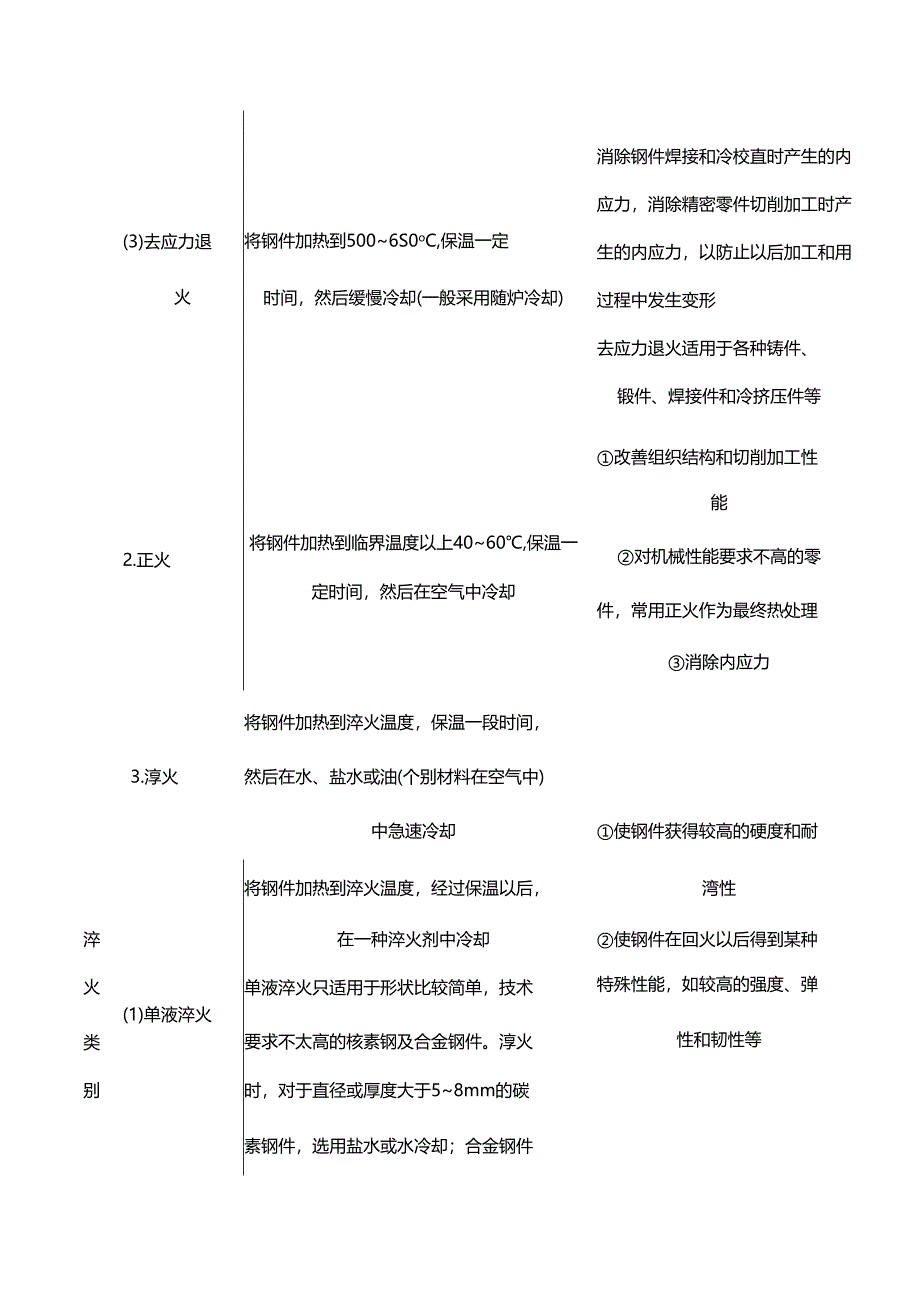

2、030,经过保温以后,缓慢冷却至500。C以下再出炉空冷降低钢的硬度,改善切削性能,并为以后淬火作好准备,以减少淬火后变形和开裂,球化退火适用于含限量(质量分数)大于O.8%的碳素钢和合金工具钢(3)去应力退火将钢件加热到5006S0oC,保温一定时间,然后缓慢冷却(一般采用随炉冷却)消除钢件焊接和冷校直时产生的内应力,消除精密零件切削加工时产生的内应力,以防止以后加工和用过程中发生变形去应力退火适用于各种铸件、锻件、焊接件和冷挤压件等改善组织结构和切削加工性2.正火将钢件加热到临界温度以上4060,保温一定时间,然后在空气中冷却能对机械性能要求不高的零件,常用正火作为最终热处理消除内应力将钢

3、件加热到淬火温度,保温一段时间,3.淳火然后在水、盐水或油(个别材料在空气中)中急速冷却使钢件获得较高的硬度和耐将钢件加热到淬火温度,经过保温以后,湾性淬在一种淬火剂中冷却使钢件在回火以后得到某种火类(1)单液淬火单液淬火只适用于形状比较简单,技术要求不太高的核素钢及合金钢件。淳火特殊性能,如较高的强度、弹性和韧性等别时,对于直径或厚度大于58mm的碳素钢件,选用盐水或水冷却;合金钢件选用油冷却将钢件加热到淬火温度,经过保温以后,(2)双液淬火先在水中快速冷却至300-40013C,然后移人油中冷却用乙块和氧气混合燃烧的火焰喷射到零件表面,使零件迅速加热到淬火温度,然后立即用水向零件表面喷射,

4、火焰表(3)火焰表面面淬火适用于隼件或小批生产、表面要淬火求硬而耐磨,并能承受冲击载荷的大型中碳钢和中碳合金钢件,如曲轴、齿轮和导轨等(4)表面感应淬火将钢件放在感应器中,感应器在一定频率的交流电的作用下产生磁场,钢件在喊场作用下产生感应电流,使钢件表面迅速加热(2-IOmin)到淬火温度,这时立即将水喷射到钢件表面。经表面感应淬火的零件,表面硬而耐培,而心部保持着较好的强度和韧性.表面感应淬火适用于中碳钢和中等含碳量的合金钢件4.回火将淬火后的钢件加热到临界温度以下,保温一段时间,然后在空气或油中冷却回火是紧接着淬火以后进行的,也是热处理的最后一道工序获得所需的力学性能.在通常情况下,零件淬

5、火后的强度和硬度有很大提高,但芨性和韧性却有明显降低,而零件的实际工作条件要求有良好的强度和韧性。选择适当的回火温度进行回火后,可以获得所需的力学性能稳定组织,稳定尺寸消除内应力(1)低温回火将淬硬的钢件加热到150-50。G并在这个温度保温一定时间,然后在空气中冷却,低温回火多用于切削刀具、Ii具、模其、滚动轴承和渗碳零件等消除钢件因淬火而产生的内应力类别(1)中温回火将淬火的钢件加热到350450%,经保温一段时间冷却下来,一般用于各类弹簧及热冲模等零件使钢件获得较高的弹性、一定的韧性和硬度(1)高温回火将淬火后的钢件加热到500-650oC,经过保温以后冷却,主要用于要求高强度、高韧性的

6、变要结构零件,如主轴、使钢件获得较好的综合力学性能,即较高的强度和韧性及足够的硬度,消除钢件因淳火而5.调质曲轴、凸轮、齿轮和连杆等将淬火后的钢件进行高温(500600)回火多用于重要的结构零件,如轴类、齿轮、连杆等调质一般是在粗加工之后进行的产生的内应力细化晶粒,使钢件获得较高韧性和足够的强度,使其具有良好的综合力学性能6.(1)人工时将经过淬火的钢件加热到100160C,时效经过长时间的保温,随后冷却消除内应力,减少零件变形,效处理(2)自然时效将铸件放在露天;钢件(如长轴、丝杠等)放在海水中或长期悬吊或轻轻旗打要经自然时效的零件,最好先进行粗加工稳定尺寸,对精度要求较高的零件更为重要将钢

7、件放到含有某些活性原子(如联、赳、铭等)的化学介质中,通过加热、保温、7.化学热处理冷却等方法,使介质中的某些原子渗入到钢件的表层,从而达到改变钢件表层的化学成分,使钢件表层具有某种特殊的性能化学热(1)钢海的碳格碳原子渗入钢件表层常用于耐磨并受冲击的零件,如:轮、齿轮、轴、活塞销等使表面具有高的硬度(HRC6065)和耐磨性,而中心仍保持高的韧性处理(2)钢港的将氮原子渗入钢件表层常用于重要的螺栓、婢母、销钉等零件提高钢件表层的硬度、耐磨性、耐蚀性类别(3)钢的机化将碳和飒原子同时渗人到钢件表层适用于低碳钢、中碳钢或合金钢零件,也可用于高速钢刀具提高钢件表层的硬度和耐磨性将金属零件放在很浓的减和氧化剂溶液中加热氧化,使金属零件表面生成一层8.发黑带有磁性的四氧化三铁薄膜常用于低碳钢、低核合金工具钢由于材料和其他因素的影响,发黑房的前膜颜色有蓝黑色、黑色、红棕色,棕防锈、增加金属表面美观和光泽,消除淬火过程中的应力褐色等,其厚度为06O.8m

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 金融/证券 > 金融资料

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
