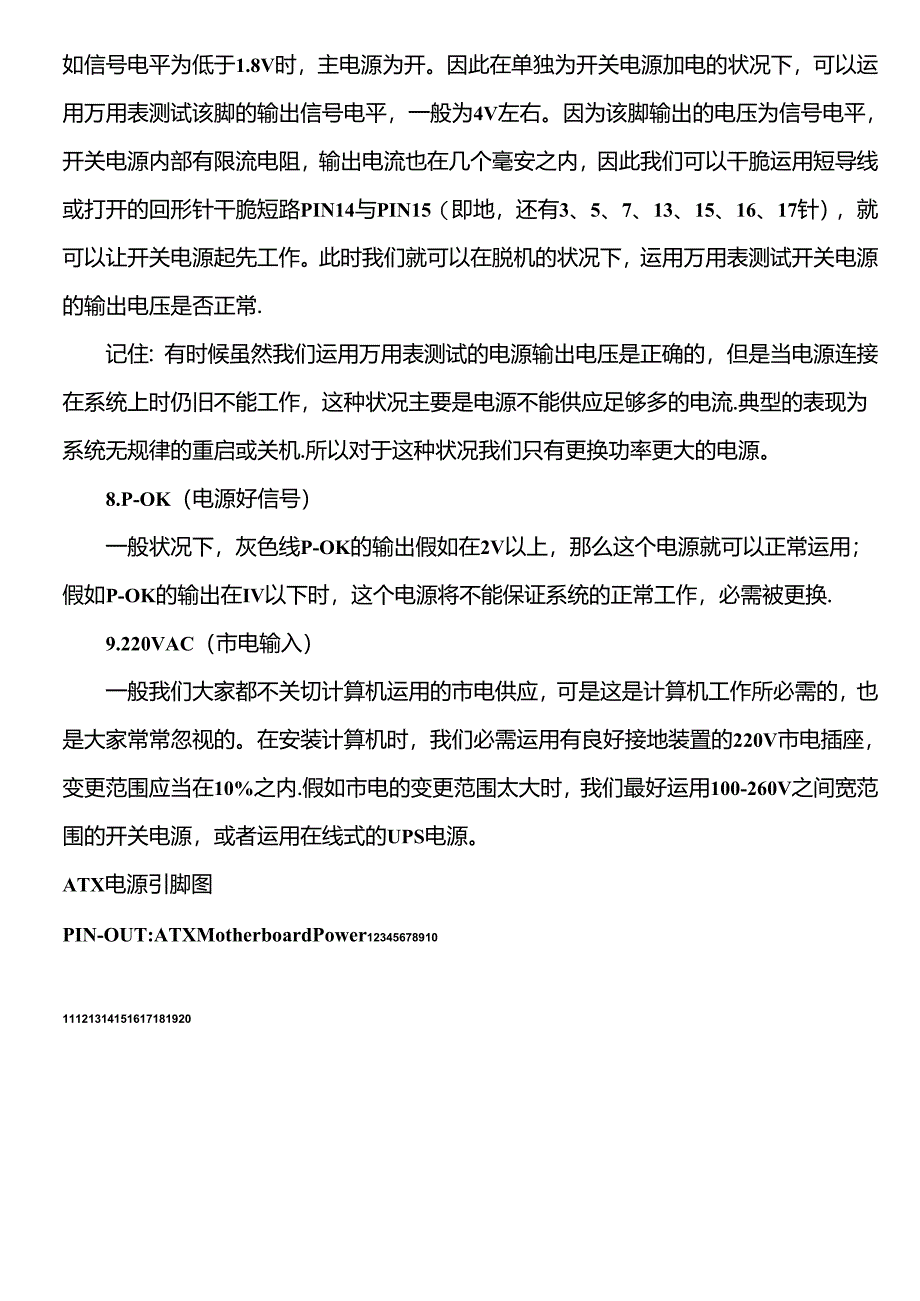

1、如信号电平为低于1.8V时，主电源为开。因此在单独为开关电源加电的状况下，可以运用万用表测试该脚的输出信号电平，一般为4V左右。因为该脚输出的电压为信号电平，开关电源内部有限流电阻，输出电流也在几个毫安之内，因此我们可以干脆运用短导线或打开的回形针干脆短路PIN14与PIN15（即地，还有3、5、7、13、15、16、17针），就可以让开关电源起先工作。此时我们就可以在脱机的状况下，运用万用表测试开关电源的输出电压是否正常.记住：有时候虽然我们运用万用表测试的电源输出电压是正确的，但是当电源连接在系统上时仍旧不能工作，这种状况主要是电源不能供应足够多的电流.典型的表现为系统无规律的重启或关机.
2、所以对于这种状况我们只有更换功率更大的电源。8.P-OK（电源好信号）一般状况下，灰色线P-OK的输出假如在2V以上，那么这个电源就可以正常运用；假如P-OK的输出在IV以下时，这个电源将不能保证系统的正常工作，必需被更换.9.220VAC（市电输入）一般我们大家都不关切计算机运用的市电供应，可是这是计算机工作所必需的，也是大家常常忽视的。在安装计算机时，我们必需运用有良好接地装置的220V市电插座，变更范围应当在10%之内.假如市电的变更范围太大时，我们最好运用100-260V之间宽范围的开关电源，或者运用在线式的UPS电源。ATX电源引脚图PIN-OUT:ATXMotherboardPow

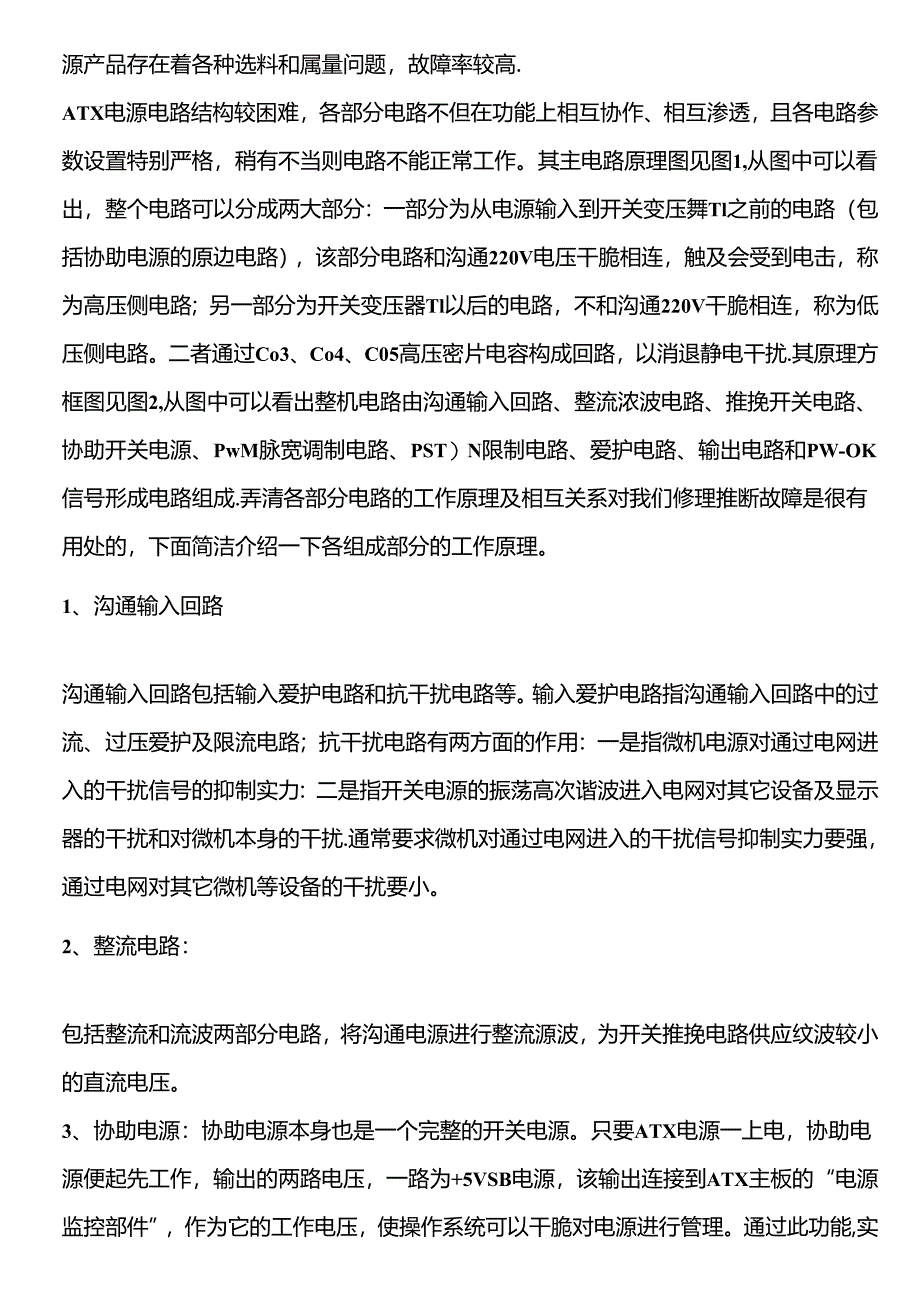

3、er1234567891011121314151617181920源产品存在着各种选料和属量问题，故障率较高.ATX电源电路结构较困难，各部分电路不但在功能上相互协作、相互渗透，且各电路参数设置特别严格，稍有不当则电路不能正常工作。其主电路原理图见图1,从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压舞Tl之前的电路（包括协助电源的原边电路），该部分电路和沟通220V电压干脆相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器Tl以后的电路，不和沟通220V干脆相连，称为低压侧电路。二者通过Co3、Co4、C05高压密片电容构成回路，以消退静电干扰.其原理方框图见图
4、2,从图中可以看出整机电路由沟通输入回路、整流浓波电路、推挽开关电路、协助开关电源、PwM脉宽调制电路、PST）N限制电路、爱护电路、输出电路和PW-OK信号形成电路组成.弄清各部分电路的工作原理及相互关系对我们修理推断故障是很有用处的，下面简洁介绍一下各组成部分的工作原理。1、沟通输入回路沟通输入回路包括输入爱护电路和抗干扰电路等。输入爱护电路指沟通输入回路中的过流、过压爱护及限流电路；抗干扰电路有两方面的作用：一是指微机电源对通过电网进入的干扰信号的抑制实力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对微机本身的干扰.通常要求微机对通过电网进入的干扰信号抑制实力要强，通

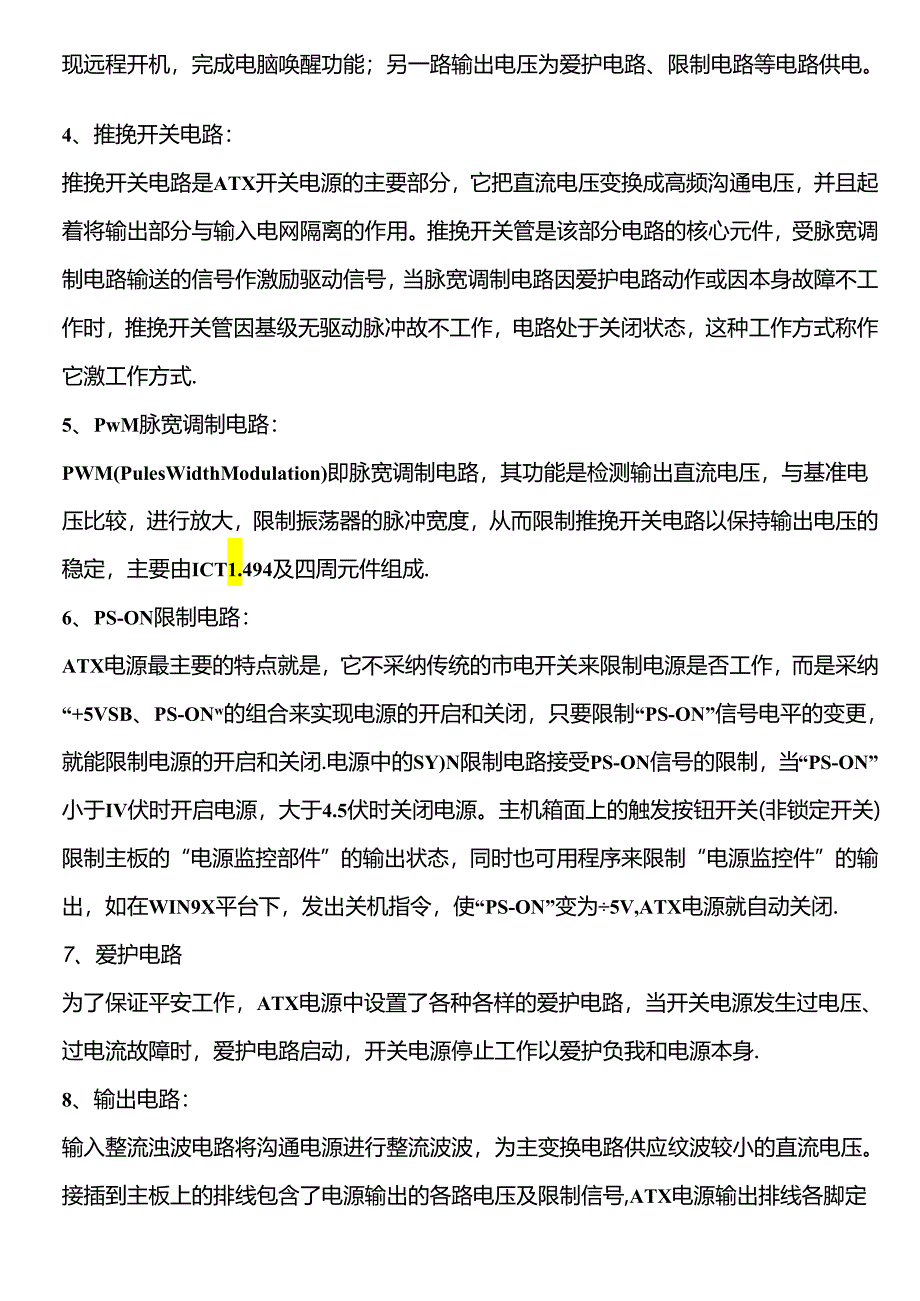

5、过电网对其它微机等设备的干扰要小。2、整流电路：包括整流和流波两部分电路，将沟通电源进行整流源波，为开关推挽电路供应纹波较小的直流电压。3、协助电源：协助电源本身也是一个完整的开关电源。只要ATX电源一上电，协助电源便起先工作，输出的两路电压，一路为+5VSB电源，该输出连接到ATX主板的“电源监控部件”，作为它的工作电压，使操作系统可以干脆对电源进行管理。通过此功能,实现远程开机，完成电脑唤醒功能；另一路输出电压为爱护电路、限制电路等电路供电。4、推挽开关电路：推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频沟通电压，并且起着将输出部分与输入电网隔离的作用。推挽开关管是该部分电
6、路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因爱护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作它激工作方式.5、PwM脉宽调制电路：PWM(PulesWidthModulation)即脉宽调制电路，其功能是检测输出直流电压，与基准电压比较，进行放大，限制振荡器的脉冲宽度，从而限制推挽开关电路以保持输出电压的稳定，主要由ICT1.494及四周元件组成.6、PS-ON限制电路：ATX电源最主要的特点就是，它不采纳传统的市电开关来限制电源是否工作，而是采纳“+5VSB、PS-ONw的组合来实现电源的开启和关闭，只要限制“
7、PS-ON”信号电平的变更，就能限制电源的开启和关闭.电源中的SY)N限制电路接受PS-ON信号的限制，当“PS-ON”小于IV伏时开启电源，大于4.5伏时关闭电源。主机箱面上的触发按钮开关(非锁定开关)限制主板的“电源监控部件”的输出状态，同时也可用程序来限制“电源监控件”的输出，如在WIN9X平台下，发出关机指令，使“PS-ON”变为5V,ATX电源就自动关闭.7、爱护电路为了保证平安工作，ATX电源中设置了各种各样的爱护电路，当开关电源发生过电压、过电流故障时，爱护电路启动，开关电源停止工作以爱护负我和电源本身.8、输出电路：输入整流浊波电路将沟通电源进行整流波波，为主变换电路供应纹波较
8、小的直流电压。接插到主板上的排线包含了电源输出的各路电压及限制信号,ATX电源输出排线各脚定义见表1,各路输出的额定电流见表2.表1电源输出排线功能一览表Pin12345678910导线颜色橘黄橘黄黑色红色黑色红色黑色灰色紫色黄色功能3.3V供应+3.3V电源3.3V供应+3.3V电源地线5V供应+5V电源地线5V供应+5V电源地线PowerOK电源正常工作+5VSB供应+5VStandby电源，供电源启动电路用12V供应+12V电源Pin11121314151617181920导线颜色橘黄兰色黑色绿色黑色黑色黑色白色红色红色功能3.3V供应+3.3V电源-12V供应-12V电源地线PS-ON
9、电源启动信号，低电平-电源开启，高电平-电源关闭地线地线地线-5V供应TV电源5V供应+5V电源5V供应+5V电源表2ATX电源各路电压的额定输出电流：（单位：A）电源各输出端+5V+12V3.3V-5V-12V5VSB额定输出电流21A6A14A0.3A0,8A0.8A9、PW-OK信号的形成：PWr）K信号（在AT电源中及部分电源板上称P.G信号）为微机开机自检启动信号，为了防止开机时各路输出电路时序不定,CPU或各部件未进入初始化状态造成工作错误及突然停电时,硬盘磁头来不及移至着陆区造成盘片划伤,微机电源中均设了PW-OK信号。10、+3.3V电压二次稳压电路：输出到主板上的+3.3V电
10、压一般为CPU等配件供电，因此，ATX电源在总体自动限制稳压的基础上，在Tl的次级+3.3V电压的输出负裁网络增设了二次自动稳压限制电路，以使+3.3V输出电压更精确稳定.纵上所述，接通电源后，22OV沟通电压经整流滋波电路，输出+30OV直流高压。此电压同时加到推挽开关电路和协助电源上，因推挽开关电路的开关功率管没有激励脉冲而处于待机状态.悔助电源一经得到工作电压便起先工作，送出脉宽调制电路、PS-ON限制电路、爱护电路的工作电压以及主板的+5VSB待机电压，但因此时没有得到PST)N主机的限制信号，PS-ON限制电路输出高电平锁住PwM脉宽调制电路使其不起振，此时电源处于待机状态.按下面板
11、的开机触发开关，PS-ON限制电路得到限制信号，解除对脉宽调制电路的锁定，PWM电路起先工作，输出受控的脉宽可变的沟通脉冲推动推挽开关电路中的推挽功率管，并时刻依据输出电压的脉动来调整脉冲宽度，以保证输出电压的稳定.推挽开关电路中，推挽功率管依次开关，产生的脉动交变电压被开关变压器感应到副级，经输出电路整流淀波，形成主机所需各路电压。爱护电路则监视各路输出电压，当发生过压、欠压故障时刚好启动，使PWM电路停止工作，以保证电路及主机的平安。精密电压基准ICT1.431精密电压基准ICT1.431是T02封装如图1所示.其性能是输出压连续可调达36V,工作电流范围宽达0.1.100bA,动态电阻典
12、型值为0.22欧,输出杂波低.图2是T1.431的典型应用，其中、脚两端输出电压V=2.5(R2+R3)VR3.假如变更R2的阻值大小，就可以变更输出基准电压大小。ATX电源的结构特点ATX电源是近年来在电脑中广泛采纳的新型电源，它协作ATX主板，除了可以手动开关电源外，还支持软件开关电源以实现远程限制功能.ATX电源是在AT电源的基础上发展起来的，它的主变换电路也是采纳了半桥式开关电源，但从结构上讲ATX电源作了如下改进：1.ATX电源增加了一个协助开关电源，如图所示。当ATX电源沟通输入端一旦有220V的沟通电时，协助电源就起先工作，一路经整流7805三端稳压器稳压，输出+5V电压供应AT
13、X主板内部一部分在关机状态下要保持工作的芯片，如网络通信接口电源监控单元系统时钟等部分芯片运用；另一路经整流滤波，输出悔助+12V电源，供应ATX电源内部T1.494等芯片工作，为ATX电源主变换电路的启动作打算。2 .综合供电接插件接口不同。ATX电源采纳了20脚长方型双排综合插件向主板供电.3 .输出电压不同。ATX电源增加了3.3V+5V供电和一个PS-ON限制输入蟠口,其中3.3V电压主要为CpUPCI总线供电。4 .电源的启动方式不同，ATX电源一般不设市电开关，而采纳T1.494脉宽限制芯片和1.M339比较放大器作为其限制的核心。其特点是引用T1.494第4脚的死区限制功能，当冰
14、助电源工作时，一路输出+5V到主板，另一路输出+12V供应T1.494电源，经过该芯片内部稳压电路，由14脚输出+5V,并和1315脚相接，再经分压电路到1.M339电压比较器的反向端，其反向端电压约为4.5V.当PS-ON为+5V时，1.M339输出为高电平5V,T1.494的8U脚无输出脉冲，主变换电路截止，电源处于休眠状态。当PST）N为OV时，输出为0V,T1.4%的811脚有输出脉冲，主变换电路起先工作.因此，我们不仅可以手动按下主机上的触发按钮开关使PS-ON为低电平启动电源，还可以通过程序或键盘等其他方式使PS-ON为低电平启动电源，从而使ATX电源具有远程限制功能.ATX电源不
15、能启动的两个检修部分协助电源部分的检修：假如紫色线没有5V或T1.494的12脚无供电的话（即协助电源变压器无输出），就要检修协助电源。假如保险烧了，检查四个整流二极管（一般只坏两个），和两个330UF/250V电容有没有鼓包（一般只坏一个电容，但它所接的150K电阻确定开路了，应换掉.,查协助电源开关和两个E13007开关管有没有坏，这样检查过后就不会再烧保险了。假如协助电源还没有输出，就要检查300V到协助电源变压器初级的限流电阻（一般为2-4.7欧）.悔助电源开关管B极所接电阻.还有输出电源变压器输出的两个整流管.检查到这一步，电源紫色线确定有5V,但绿色线没有3.6v左右的电压，电源当
