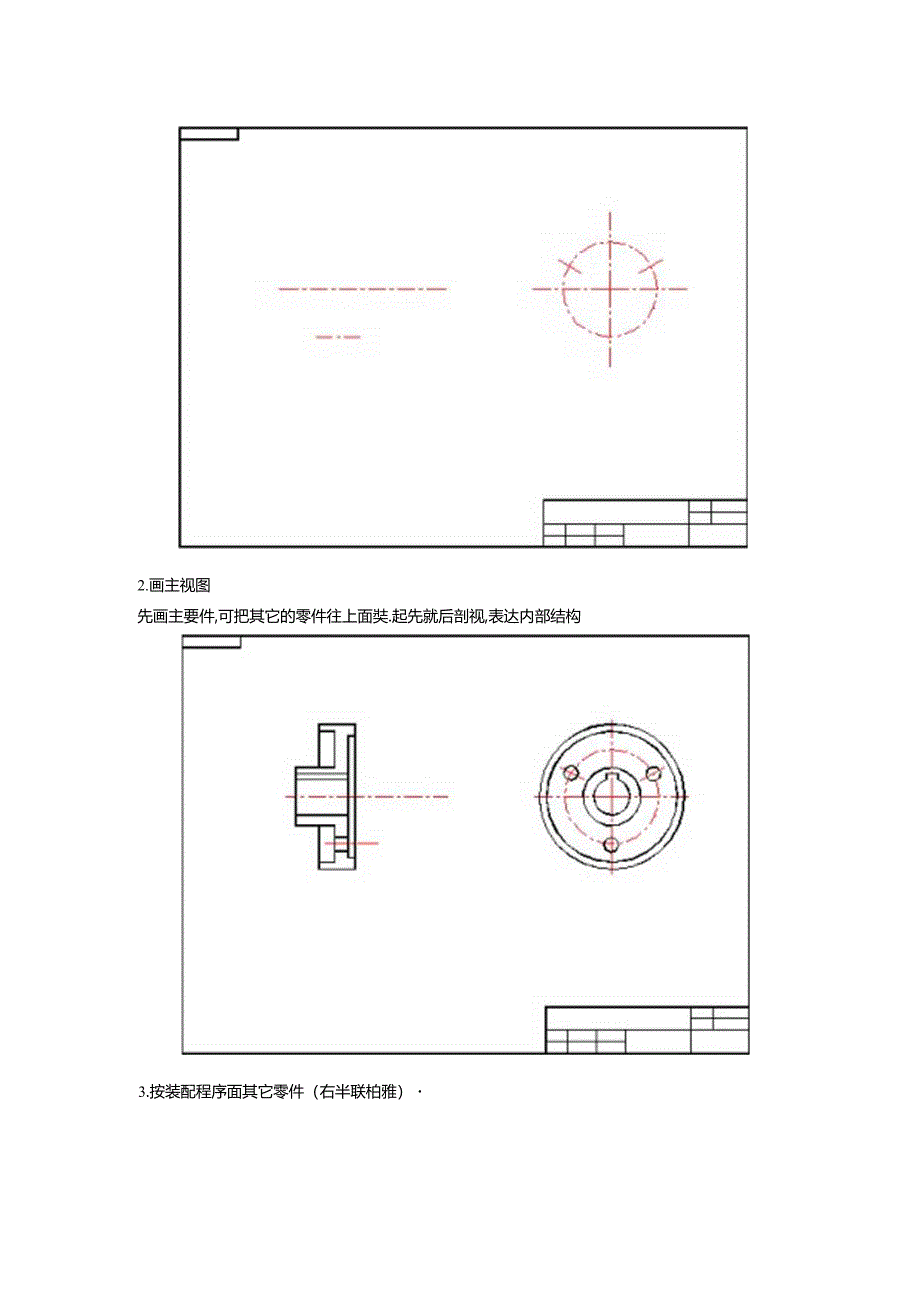

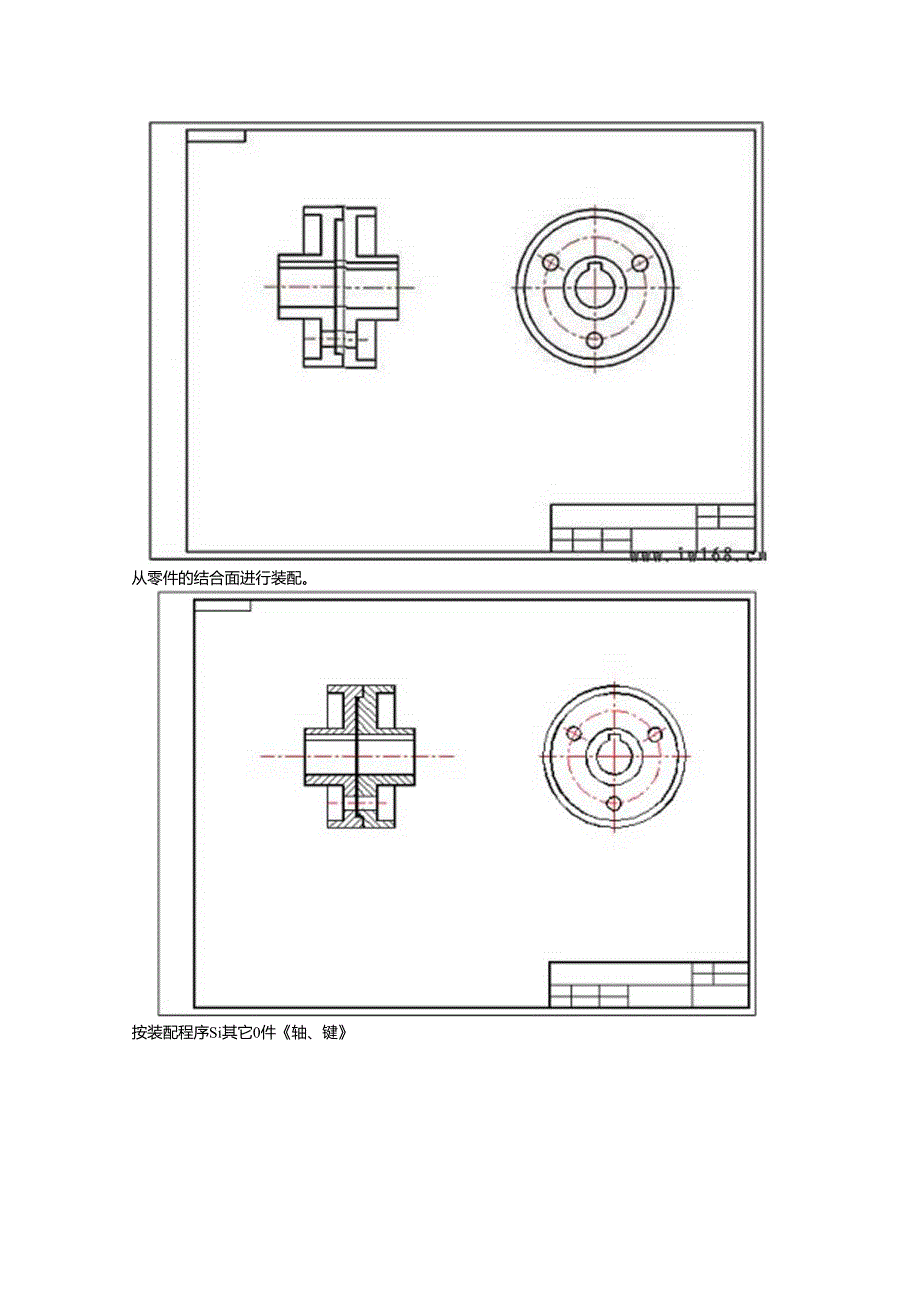

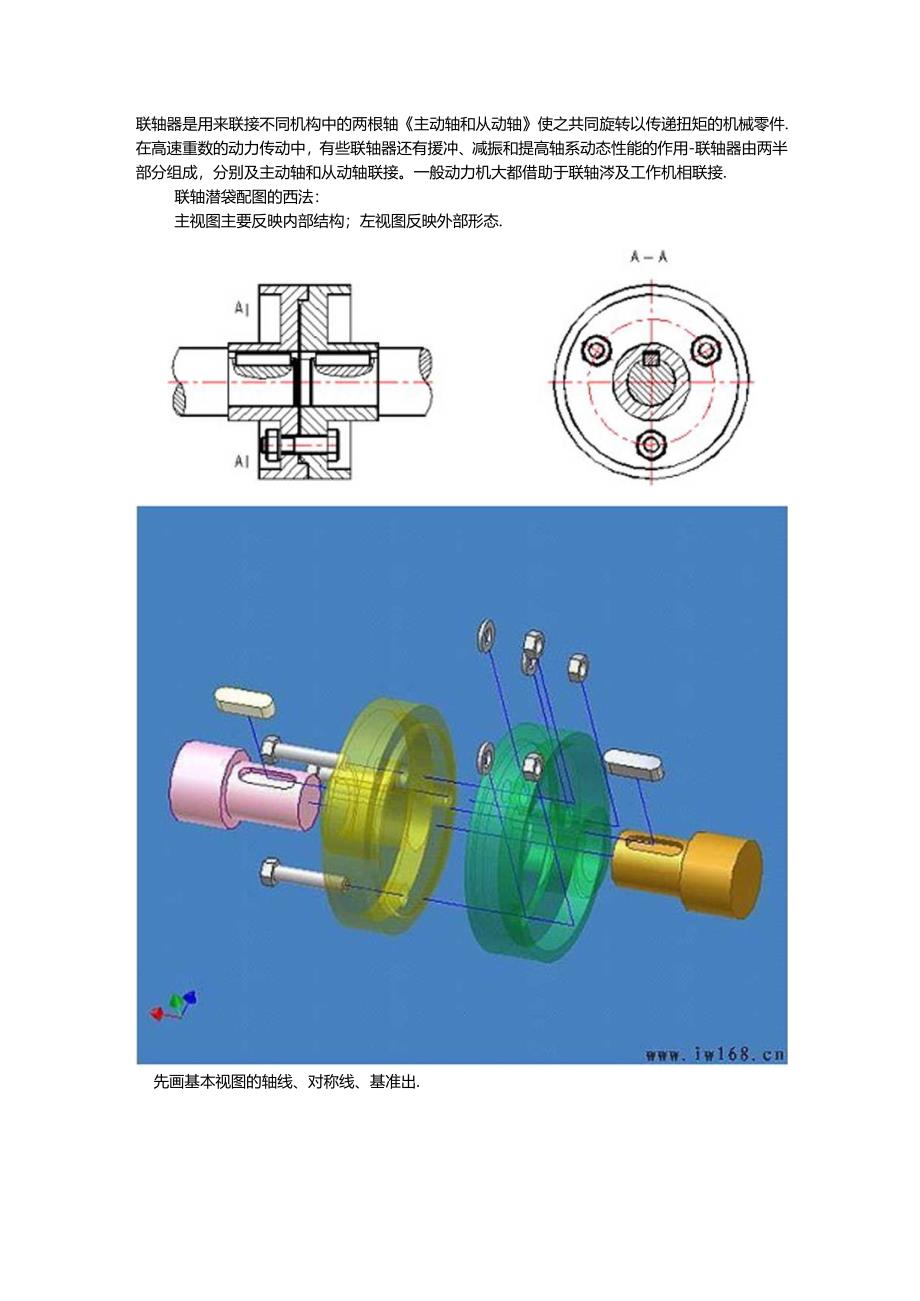

1、联轴器是用来联接不同机构中的两根轴主动轴和从动轴使之共同旋转以传递扭矩的机械零件.在高速重数的动力传动中，有些联轴器还有援冲、减振和提高轴系动态性能的作用-联轴器由两半部分组成，分别及主动轴和从动轴联接。一般动力机大都借助于联轴涔及工作机相联接.联轴潜袋配图的西法：主视图主要反映内部结构；左视图反映外部形态.先画基本视图的轴线、对称线、基准出.2.画主视图先画主要件,可把其它的零件往上面奘.起先就后剖视,表达内部结构3.按装配程序面其它零件（右半联柏雅）从零件的结合面进行装配。按装配程序Si其它0件轴、键按装配程序向其它零件（螺竹、垫圈、蟠母）4.tft,描深，并进行尺寸标注。A-A5.编序号
2、，地写标题把、明细表机械制图理论学问1 .纸幅面按尺寸大小可分为5种,图纸幅面代号分别为AO、Al、A2、A3、A4.图框右下角必须要有一杯SS栏，标SS栏中的文字方向为及看图方向一样2 .图税的种类有粗实纹、细实线、波浪线、虫折线、虚规、细点划税、机点划现、双点划线等八类3 .图样中，机件的可见轮廓线用粗实线画出，不行见轮廓城用虚线画出，尺寸线和尺寸界战用细实线E出来,对称中心线和轴线用细点划线而出.虚线、细实线和细点划线的图线宽度约为粗实规的1/3.4 .比例是指图中图形尺寸及实物尺寸之比。5 .比例1：2是指实物尺寸是图形尺寸的2倍,属于缩小比例.6 .比例2：1是指图形尺寸是实物尺寸的
3、2倍,属于放大比例.7 .在画图时应尽城采纳原值比例的比例.须要时也可采纳放大或缩小的比例.其中I：2为缩小比例，2：1为放大比例无论采纳那种比例图样上标注的应是机件的实际尺寸.8 .图样中书写的汉字、数字和字母，必需做到字体工整.笔画清晰，间隔匀称，排列整齐，汉字应用长仿宋体书写.9 .标注尺寸的一:要素是尺寸界限、尺寸线、尺寸数字.10 .尺寸标注中的符号:R表示困华径，力表示圆直径，S衣示球直径。11 .图样上的尺寸是零件的实际尺寸，尺寸以宅米为单位时，不需标注代号或名称。12 .标准水平尺寸时.尺寸数字的字头方向应向上：标注垂直尺寸时,尺寸数字的字头方向应朝左.角度的尺寸数字一体按水平
4、位St书写.当任何图线穿过尺寸数字时幅必需断开.13 .斜吱是指斜践对水平战的做斜程度，用符号/表示，标注时符号的帧斜方向应及所标斜度的做料方向一样，M.装配图中的尺寸种类有规格尺寸装配尺寸安奘尺寸外形尺寸其它重要尺寸.15 .符号“/1：10”友示斜度1：10,符号“1：5”表示锥度1：S.16 .平面图形中的设段可分为已知践段、中间规段、连接线段三种,它们的作图依次应是先画出已知线段，然后画中间城段，最终画连接线段.17 .已知定形尺寸和定位尺寸的线段叫已知线段：有定形尺寸,但定位尺寸不全的线段叫中间跳段：只有定形尺寸没有定位尺寸的税段叫连接线段.18 .主视图所在的投影面称为正投影面，简
5、际正面，用字母V表示。曲视图所在的投影面称为水平投影面，筒林水平面,用字母H衣示。左视图所在的投影面称为侧投影面，简称侧面，用字母表示.19 .：视图的投影规律是.主视图及的视图等长：主视图及左视图等高：的视图及左视图等宽。20 .零件有长、宽、高三个方向的尺寸，主视图上能反映零件的长和离，的视图上只能反映零件的长和宽,左视图上只能反映零件的高和宽.21 .零件有上、下、左、右、前、后六个方位，在主视图上只能反映专件的上，下，左，右方位，便视图上只能反映零件的前，后，左，右方位，左视图上只能反映零件的上，下，前，后方位。22 .基本视图一共有三个,它的的名称分别是主视图.怀视图,左视图.B3M
6、ftEEI23 .除基本视图外.还有如视图,右视图和后视图三种视图.24 .按剖切范困的大小来分，剂视图可分为全剖视图、半剖视图、局部剖视图三种,25 .例视图的剖切方法可分为全例、半剖、局部剖、阶梯剖、组合剂五种，26 .剖视图的标注包括三部分内容：表示剖切平面位置的符号（剖切线），并在两端标有字母表示投影方向的箭头在剖视图上方注写有“X?-X”字样.27 .省略一切标注的剖视图，说明它的剖切平面通过机件的对称平面进行剖切后而后画出的.28 .剖面图用来表达零件的内部形态，剖面可分为实体部分和空心部分两种，29 .移出剖面和重合剖面的区分是：移出剖面-画在视图轮解外面的剖面，重台剖面-画在视
7、图轮廓里面的剖面.30 .图样中的图形只能衣达零件的结构形态,零件的真实大小应以图样上所标注的尺寸为依据。31 .标注尺寸的数字称为尺寸基础，机器零件长，宽，高三个方向上,每个方向至少有一个尺寸基准.32 .螺纹的五要素是螺纹牙缎,直径,螺距,导程.线数.旋向.33 .只有当内、外罗纹:的牙型，立径.爆跳，线数旋向一样时，他们才能相互旋合.3,像税的牙型、Il径、蝶距都符合国家标准规定的称为标准蝶纹；牙型不符合国家标准的称为非标准螺域：牙型符合国家标准,但R径、螺距不符合国家标准的称为特别螺纹。35 .外螺纹的规定血法是：大径用：d表示,小径用：dl表示.终止线用机实线表示.36 .在剖视图中
8、,内螺纹的大径用:D技示,小径用：Dl表示，终止线用粗实线表示.不行见蟠奴孔，其大径、小径和终止线都用粗实战表示.37 .常见的螺奴联接形式有螺桂连接、双头摞柱连接和螺钉连接.38 .常川犍的种类有一般平圾、半阀键、钩头楔犍花隧.39 .圆柱齿轮按齿轮的方向可分为宜齿、斜齿和人字齿.40 .齿轮轮例部分的规定画法是：齿顶圆用粗实战绘制：分度留用细点划线注制：齿根酸用细实线绘制，也可省略不画。在剖视图中，齿根即用粗实线绘制.41 .当零件全部表面具有相同的表面粗横便要求时.可在图样右上角统一标注：当零件表面的大部分粗糖度相同时,可拘相同的粗横度代号标注在右上用,并在前面加注其余两字.42 .课完整的装配图应具有下列四部分内容；一组视图；必要尺寸：技术要求：零件序号和明细栏.
