《《起重机械 钢丝绳用套环》.docx》由会员分享，可在线阅读，更多相关《《起重机械 钢丝绳用套环》.docx（10页珍藏版）》请在第壹文秘上搜索。

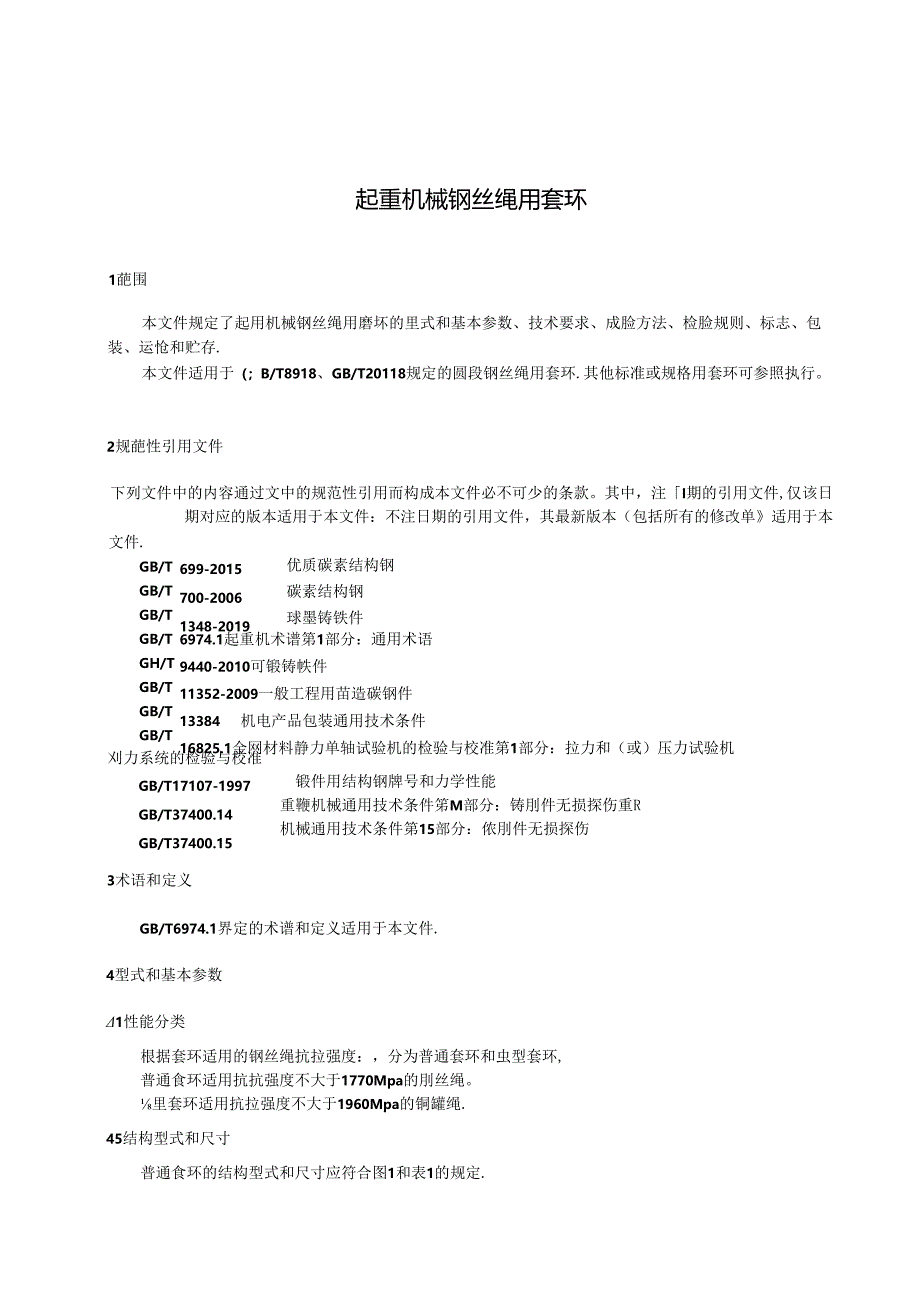

1、ICS53.02030CCSJ80三B中华人民共和国家标准GB/T5974XXXX代替GB/T5974.12006,GB/T5974.22006起重机械钢丝绳用套环1.iftingappliances-Thimblestorusewithsteelwireropes（点击此处添加与国际标准一致性程度的标识）（征求意见稿）在提交反愤意见时，情将您知道的相关专利连同支持性文件一并附上.XXXX-XX-XX发布XXXX-XX-XX实施家市场监督管理总局%布家标准化管理委员会发布I；起重机械钢丝绳用套环1葩围本文件规定了起用机械钢丝绳用磨坏的里式和基本参数、技术要求、成脸方法、检脸规则、标志、包装、运
2、怆和贮存.本文件适用于（；B/T8918、GB/T20118规定的圆段钢丝绳用套环.其他标准或规格用套环可参照执行。2规葩性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注I期的引用文件,仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件.GB/TGB/TGB/TGB/TGH/TGB/TGB/TGB/T699-2015700-20061348-2019优质碳素结构钢碳素结构钢球墨铸铁件6974.1起重机术谱第1部分：通用术语9440-2010可锻铸帙件11352-2009一般工程用苗造碳钢件13384机电产品包装通用技术

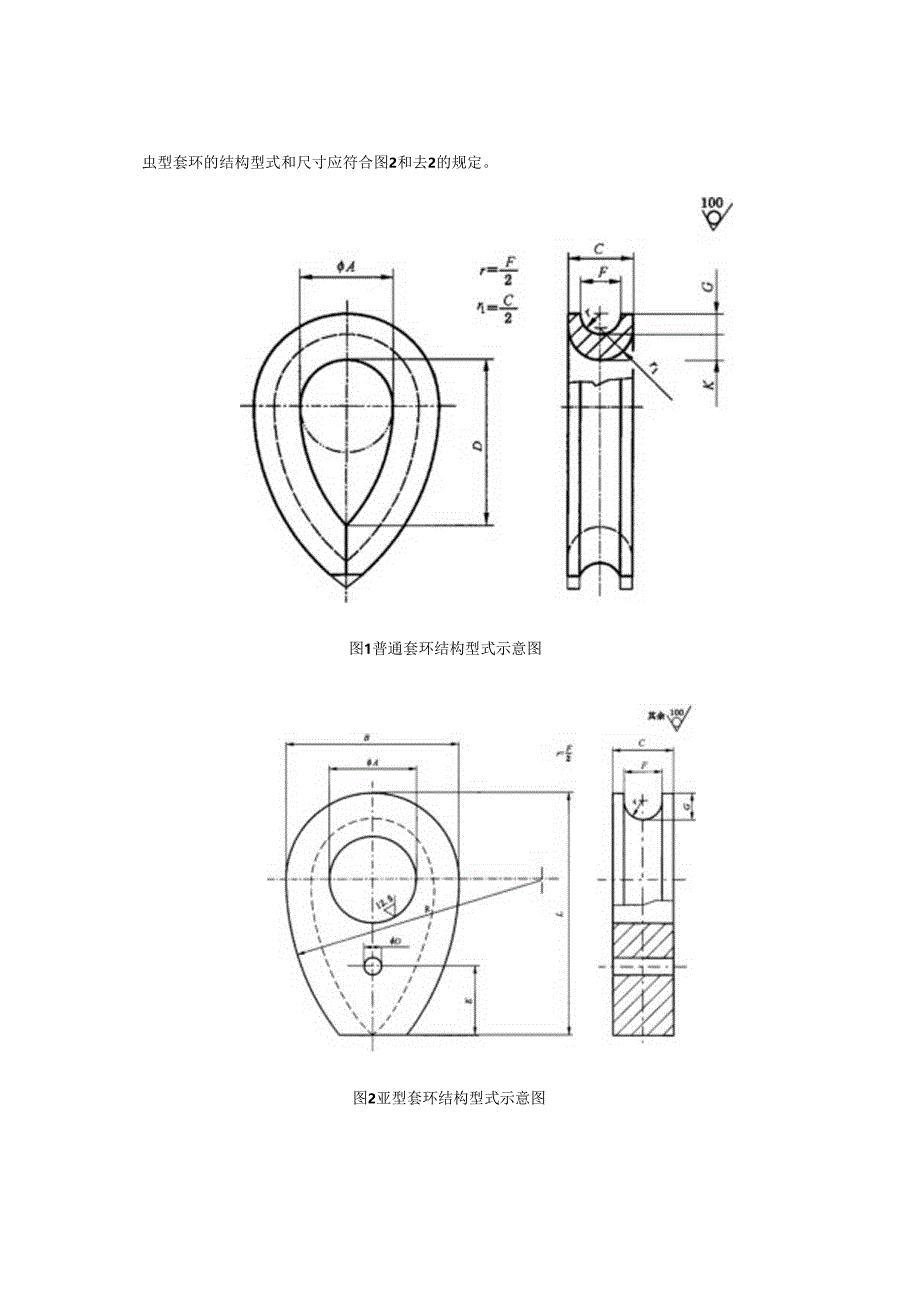

3、条件16825.1金网材料静力单轴试验机的检验与校准第1部分：拉力和（或）压力试验机刈力系统的检验与校准GB/T17107-1997GB/T37400.14GB/T37400.15锻件用结构钢牌号和力学性能重鞭机械通用技术条件笫M部分：铸刖件无损探伤重R机械通用技术条件第15部分：侬刖件无损探伤3术语和定义GB/T6974.1界定的术谱和定义适用于本文件.4型式和基本参数1性能分类根据套环适用的钢丝绳抗拉强度：，分为普通套环和虫型套环,普通食环适用抗抗强度不大于1770Mpa的刖丝绳。里套环适用抗拉强度不大于1960Mpa的铜罐绳.45结构型式和尺寸普通食环的结构型式和尺寸应符合图1和表1的规
4、定.虫型套环的结构型式和尺寸应符合图2和去2的规定。图1普通套环结构型式示意图图2亚型套环结构型式示意图96K,IEII-007o0OKUClZO82OUISS-OOSUIZz干K9909OlC9Z88WonOM4R的外6OZ99年KZOCl)(66I6,ZSKS6S90-09胧B现OU*9RO0%onl-O)18TT9818OEZtZSSIOilOXl9,l06lVl二916082012Sl00!OOlSI=FSHOl彼69ZSZ86(劭06。9SI:FlOP9CS9I-9U-0YZZ91(O*8*IKOBH08I-O。学Zl93萧OfiZE!Fee(U00ojW：OW72HlCll(1卵5
5、5GOTO：W：“0N912t(如09O260千A%卜ZS9SIIO-UVSl)66O0卜SS8ZO，垃60千花诧SOSIOllOU06OS。览O=FCTZ屈XHH0216618HtSII：9,0XCKl09,0211ggZ1.OJ-0,90干S2191C6*oZO-08GO9以9Oo*划：l-OStoS*079StIl丽O99IS01：OIZF,otl0OlS9SiS2SXICOTZllOlSlO09SYY%OgOH0千68820,0(0-0Z2)I%1.ZO91*SI0(-O$01ZWA09W出MIIW召WiMMJM十次空S不WM9&X*鳌fc(*丞wAJ8,中8%种用?WH考.V0F3表
6、2重型套环尺寸表白耳(*竹黑公休ftWd11尺寸，Bl小件质量FCAB1.RCDinD是本尺寸ismAk羞基本尺寸KMia整基本尺寸吸崖储瑟荔木尺寸普木尺寸级以3.g890.3il.OO-1.420IO2563S93O氏05200.08Idll.20.317.52S0.1490.0655070717.5O.1712IXiO.I21.030SH4的9.00.32H15.60.524.5357098IlM10.50.501617.80.628.0O-2.8400.18U8041126U86O12。0.781820.10.631.5450.0SO90126m1X51.142022.30.735.05
7、010014011815.0IO301.412224.50.838.555IlOIM16316.51.962426.7U,942.0O-3.460120士6侬9178911电Q241%29.00.945.5650.2200.100IWI2IW19.53.46283l.2l.O49.070Ild19620721.04.303235.6l.2把OSO16022423724.0Ik14mmT6mm),由碳素结构钢Q235B制成的普通套环，标记为：修通套环GBn5974-1aQ235B规格为16(钢堤绳公称直径d14mm16mm),由可锻铸铁KTH370-12制成的型型套环，标记为:重型食环GBT59
8、74-16-KTH370-125技术要求R1材料套环的材料不应低于表3的规定.表3套环的材料氐环规格8101214161820222426283236404448525660普通套环喘素结构钢GBT70026中规定的Q235B优质碳素结构钢GB.T699-2015中规定的15和35重型套环可锻俯铁GBT9440-2010中规定的KTH37O12球地铸铁GB-Tl348-2019中烧定的QT450-10锦钢GBT11352-2(X)9中现定的7G27O5OO锻钢GB.T171O7I997中规定的40（正火+回火）5 5承我能力5.2.1普通套坏的最大承教能力不应低于公称抗拉强度为1770MPa的
9、圆股钢能绳最小破阍拉力的32%：在使用时,普通套环所采用的销轴直径不应小于舞.绳直径的2倍.5.2.2期型套环的最大承找能力不应低于公称抗拉强度为960MPa的魄股钢丝绳的最小破断拉力，44疲劳性能当按照6.3的要求进行75（XK）次循环试验时，套环不应有任何可见的裂纹或其他使用性能的任何投伤。4A表面质量5.4.1时于普通套环.其成形后应光滑平整，不应有任何推出钢丝绳的裂纹、琅瓶、脱边和灰面粗糙不平等缺陷。食环的尖跳处应自由贴合，井将尖端部位截短至凹梏深的一半，套环衣面（除供需双方另有仍议外）应迸行热浸镀锌，镀怦层的麻璇不低于12Ogn,镀锌后表面应光滑平整，不应有漏镀、挥粒、气泡、裂纹等缺
10、陷.5.4.2对于垂型套环,其成形后表面应光滑平整,尖技和营门应除去，不应有降低强度和显著有损外观的缺陷（如气孔、裂税、疏松、夹砂、铸的等）。需要时食环表面可进行防护处理，具体处理要求根据供需双方另有办议确定.SF无损检测55.1采用锌钢制成的1R里食环，超声波检测应符合GB.T37400.14中的2级规定，衣面检测可采用瓜粉怆测或涔透桧测，磁粉松测应符合GBT374.14中的2汲规定,渗透检测应符合GB.T374.I4中的2级规定。5.5.2米用锻钢制成的重型食环，超声波检测应符合GB/T37400.15中的2级规定，破粉检测应符合GByT37MX.15中的2级规定.6试验方法A1目测检查6.1. 1目测检查包括但不限于蜃环的尺寸测量和衣面历量检查.6.1.2 检,采用计件的两次抽样方法。即从提供骁收的批套环中，每种规格任意抽取内件样品，若其中不合格件数不大于G件，则该批套环即可般收：若大子或等于G件，则该批食环不予脸收，当大于G件而小于G件.则於进行第二次抽样检查.从该批套坏中再抽取小件样品,若两次抽取样品S+2）中的不合格件数之和小于G件,应予验收：大于或等于Q件，则
