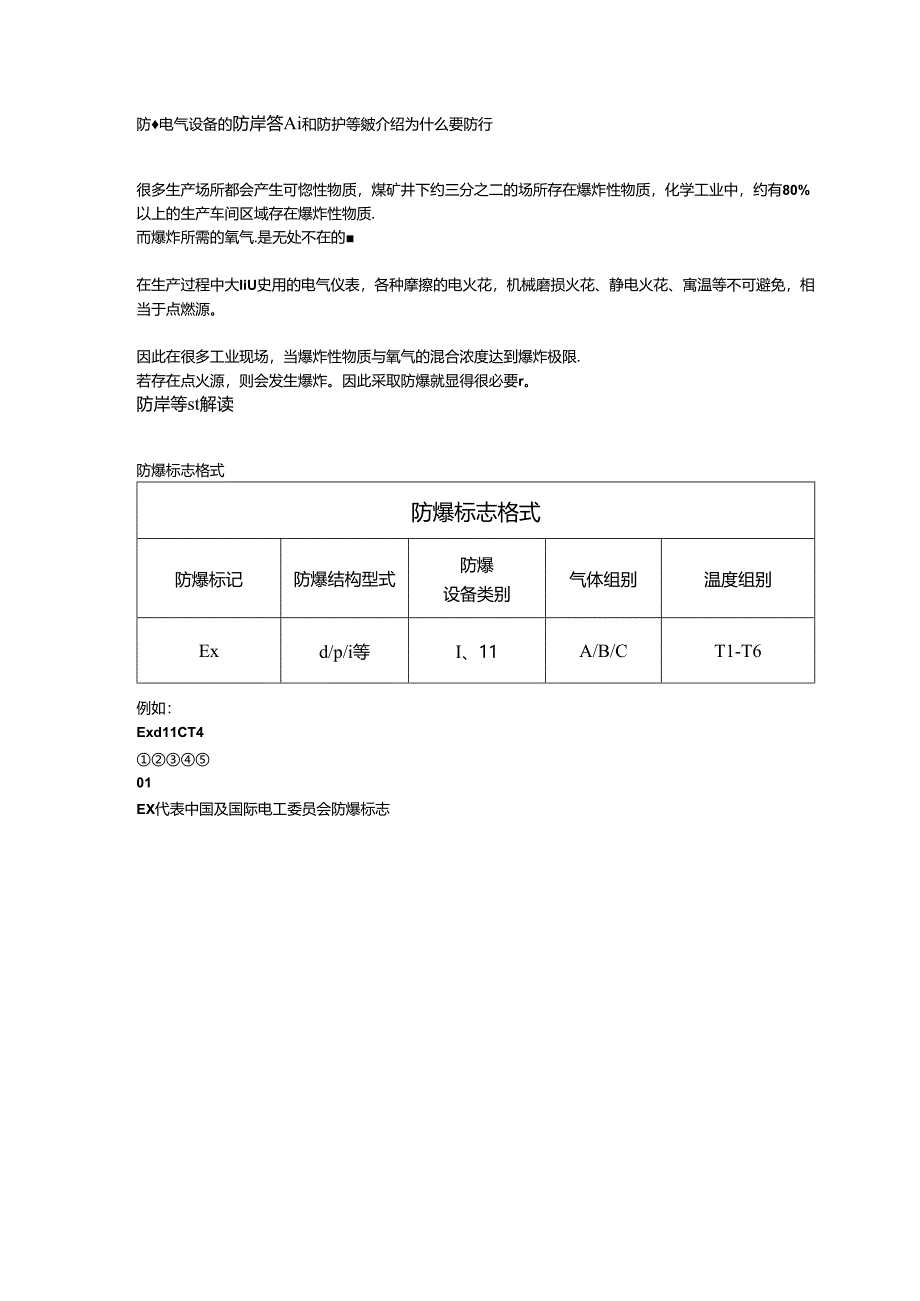

1、防电气设备的防岸答Ai和防护等皴介绍为什么要防行很多生产场所都会产生可惚性物质，煤矿井下约三分之二的场所存在爆炸性物质，化学工业中，约有80%以上的生产车间区域存在爆炸性物质.而爆炸所需的氧气.是无处不在的在生产过程中大IiU史用的电气仪表，各种摩擦的电火花，机械磨损火花、静电火花、寓温等不可避免，相当于点燃源。因此在很多工业现场，当爆炸性物质与氧气的混合浓度达到爆炸极限.若存在点火源，则会发生爆炸。因此采取防爆就显得很必要r。防岸等st解读防爆标志格式防爆标志格式防爆标记防爆结构型式防爆设备类别气体组别温度组别Exd/p/i等I、11A/B/CT1-T6例如：Exd11CT401EX代表中国
2、及国际电工委员会防爆标志Ex02表示的是不同危隆场所适用不同的防爆类型。d代表隔爆型。上圭!流上减度uc5防爆指施适用区域!隔爆型dGB38362隔离存在的点火算ZonellZone22螃型CGB38363设法防止产生点火源ZOne1.zOne23本安型UGB38364限制,盘火热的饶量ZoncO-2本安型bGB38364限制,氨火源的能量Zonel.Zone24正压型PGB38365危险物质与点火源隔开Zone1.ZOne25充疝型OGB38366碘物质与点火潴隔开Zooel,Zone26充砂型qGB38367危险物质与点火源腾开Zone1.ZOne27无火花型DGB38368设法防止产生点
3、火源Zone28捶mGB38369设法防止产生点从源ZOM1.Zone29气宝型hGB3S3610设法防止产生点、火源ZOae1.ZOne203I一一煤矿、井卜用电气设备11一一除煤矿、井下用之外的电气设备04爆炸性危险气体分类根据可能引库的最小火花能St,我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级，如下表：工况类别气体分类代表性气体最小引爆火花能量矿井下I甲烷0.28OmI矿井外的工厂IIa丙烷O-ISOmJIlB乙烯0.060mJIIC氧气0.019mJOS，体温度组别划分按设备依r表面温度分为TI至T6六个组，具体如下图：温度组别安全的物体表面温度常见爆炸性气体Tl“
4、50匕氨气、丙熔睛等46种T2300t:乙快、乙烯等47种T3200r汽油、丁爆醛等36种T4B5匕乙醛、四氟乙烯等6种T5100t二硫化碳T6851：硝酸乙酯和亚硝酸乙酯仪表的防爆标志：Ex(ia)11CT6的含义：标志内容符号含义防爆声明Ex符合某种跖爆标准，如我国的国家标港防爆方式Ia采用Ia级本质安全防爆方法，可安装在0区气体类别HC极允许涉及11C类饵炸性气体温度组别T6仪表表面温度不超过85七Ex(ia)11C的含义:标志内容7猾含义防爆声明Ex7?合欧洲防爆标准防爆方式a采用Ia级本质安全防爆方法，可安装在。区气体类别IIC被允许涉及HC类爆炸性气体注：该标志中无温度组别项，说明
5、该仪表不与爆炸性气体直接接触.防护标志的构成及含义IP(INGRESSPROTECTION)防护等级IPXXIP防护等级IP(INTERNATIONA1.PRoTECTION)防护等级系统是由IEC(INTERNATIONA1.E1.ECTROTECHNICA1.COMMISSION)所起草。将电器依其防尘防湿气之特性加以分级。Ol标志的构成IP防护等级是由两个数字所组成，第1个数字表示电器离尘、防止外物侵入的等级,第2个数字表示电器防湿气、防水侵入的您闭程度数字越大表示其防护等级越高.02IP防护类别是用两个数字标记的：例如一个防护类别：IPXX标记字母第1个标记数字第2个标记数字接触保护和
6、外来物保护等级第1个标记数字第1个防护范0B的筹名称说明O无防护-1防沪50mm直径和更大的外来物体探测器，球体直径为50mm,不应完全进入2防护12.5mm直径和更大的外来物体探测器，球体直径为12.5mm,不应完全进入3防护2.5mm直径和更大的外来物体探测器，球体直径为2.5mm,不应完全进入4防护1.Omm直径和更大的外来物体探测器，球体直径为1.Omm,不应完全进入5防护灰尘不可能完全阻止灰尘进入,但是灰尘的进入不应超过这样的数,即对装置或安全造成损害6灰尘封闭箱体内在20亳巴的低压时不应侵入灰尘防水保护等级第2个标记数字第2个数字防护范围名称说明0无防护-1水滴防护垂直落下的水滴不
7、应引起损害.2箱体倾斜15。时，防护水滴箱体向任何一侧至倾斜15。角时，垂直落下的水滴不应引起损吉.3防护溅出的水乂60。角从垂直线两侧溅出的水不应引起损害.4防护喷水从每个方向对准箱体的喷水都不应引起战害.5防沪射水从每个方向对准箱体的射水都不应引起损害。6防护强射水人每个方向对准箱体的强射水都不应引起损害.7防护短时间浸入水中箱体在标准压力下短时间浸入水中时，不应有能引足有害作用的水阜漫一8防护长期浸入水中箱体必须在由制造厂粗用户防南点好的条件下长期浸入水中浸入水中，不应有能引起有害作用的水量浸入.但这些条件必须比标记数字7所规定的一杂,IP防护的最高测试等级是IP68,但常见的宜称等级还是以IP54、IP55、IP65、IP66、IP67、IP68等最为常见。
