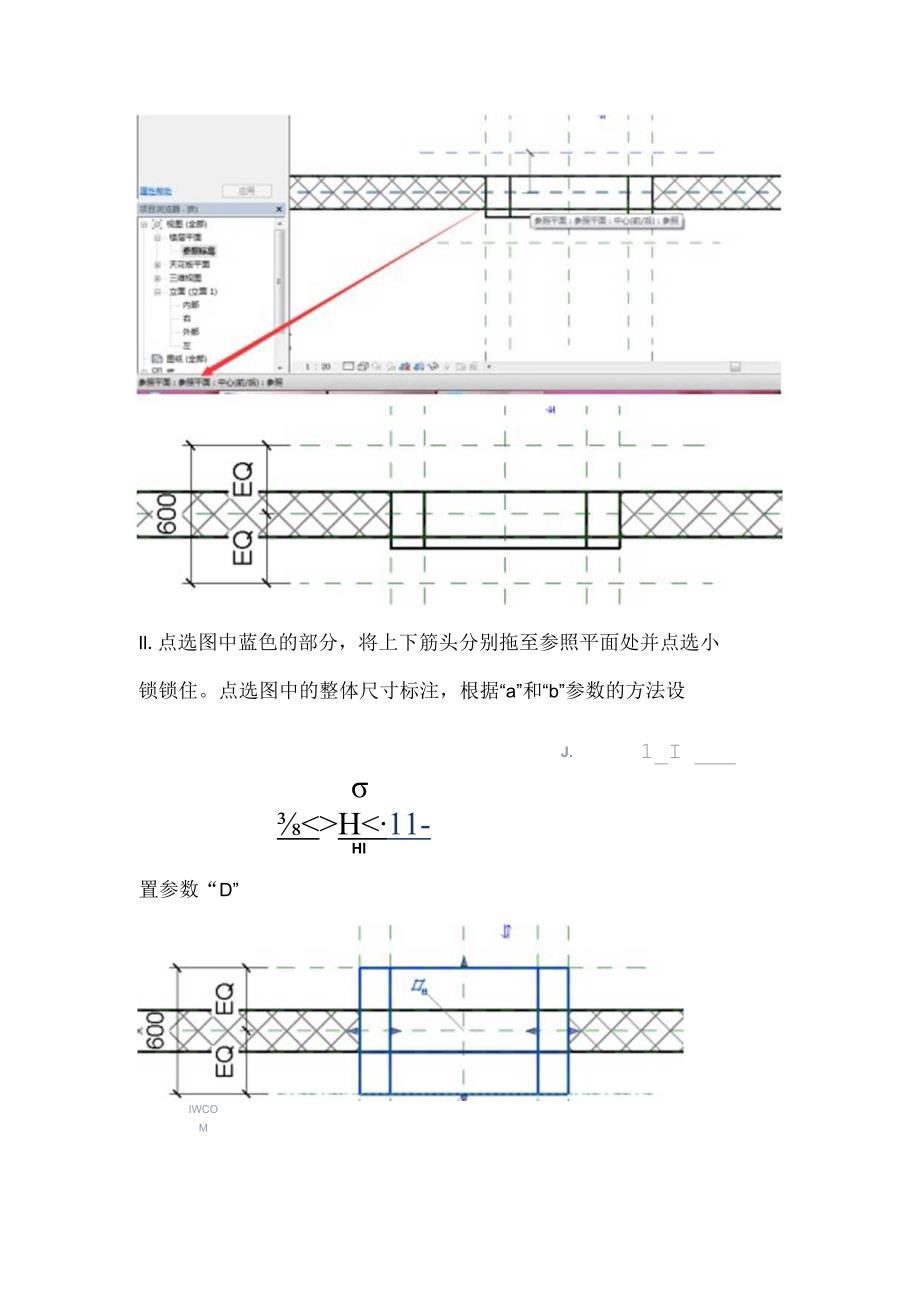

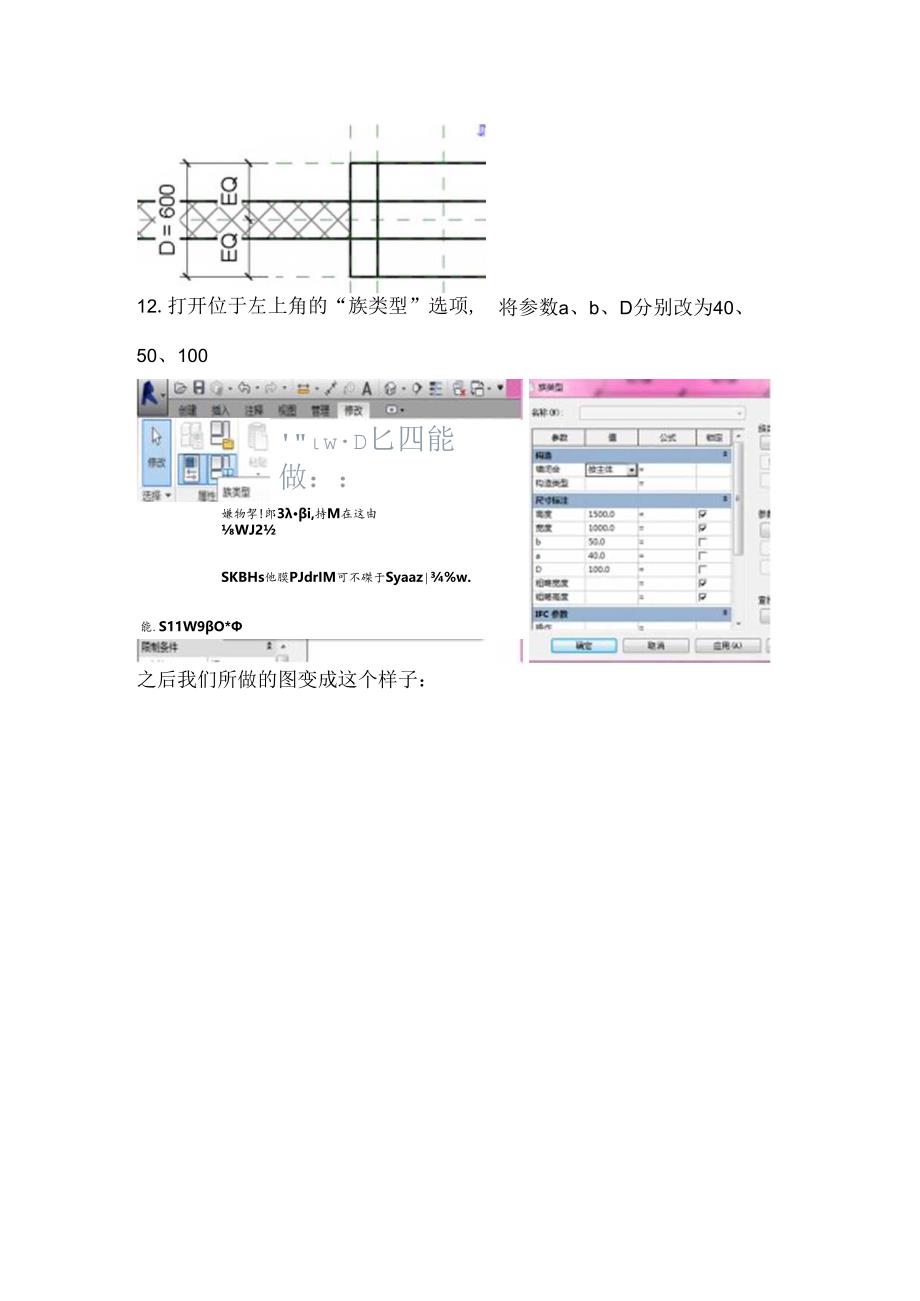

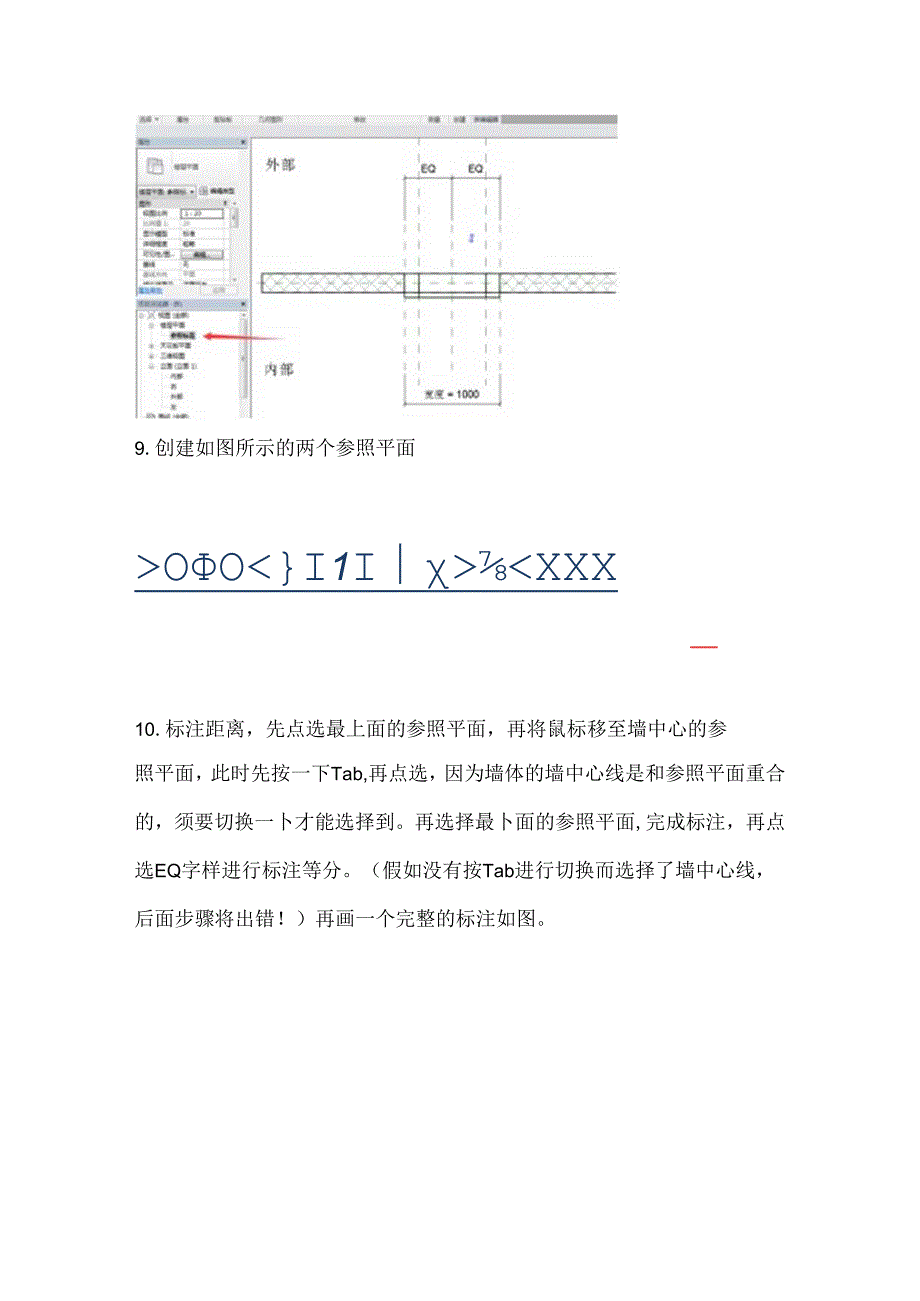

1、9.创建如图所示的两个参照平面OOXXX10.标注距离，先点选最上面的参照平面，再将鼠标移至墙中心的参照平面，此时先按一下Tab,再点选，因为墙体的墙中心线是和参照平面重合的，须要切换一卜才能选择到。再选择最卜面的参照平面,完成标注，再点选EQ字样进行标注等分。（假如没有按Tab进行切换而选择了墙中心线，后面步骤将出错！）再画一个完整的标注如图。Il.点选图中蓝色的部分，将上下筋头分别拖至参照平面处并点选小锁锁住。点选图中的整体尺寸标注，根据“a”和“b”参数的方法设J.1_IH11-Hl置参数“D”IWCOM将参数a、b、D分别改为40、12.打开位于左上角的“族类型”选项,50、100wD
2、匕四能做：嫌物挈!郎3i,持M在这由WJ2SKBHs他膜PJdrIM可不磔于Syaaz%w.能.S11W9O*之后我们所做的图变成这个样子：HIa11IlIIIg0O:IkCIlIII第一部分的窗框完成创建其次部分：百叶扇的创建1.用“公制常规模型”新建族文件2 .进入到“前立面”创建如图所示角度的参照平面3 .再创建出如图所示的随意长宽矩形的参照平面，并且添加注释4 .运用拉伸吩咐做出类似参照平面所画矩形的矩形，并单击完成5 .将拉伸出的矩形各边拖拽至参照平面上并锁定6 .给长宽添加参数，并修改参数e=60f=87 .运用“移动”吩咐，将拉伸出的矩形扇叶中心、入一,/，部移动到轴上/I8 .
3、切换到“左立面”后创建参照平面，进行标注,参照平面和注释全%J并且将族拉过去锁578：I定，将族左边拉出来再锁定，添加题中没有的参数。578578第三部分：完成创建1.将载入的百叶窗扇叶调整方向，再放入窗框内如图所示2 .画如图所示的参照平面，并进行标注，留意在标注时要标注两个参照平面的尺寸，令两个新标注为参数b并将参数b改为80a=40Ia=403 .选中扇叶进入类型属性界面，选择尺寸标注后面的小框进行添加参数，当后面的“值”变为灰色的即可。4.用“对齐”吩咐将扇叶及顶端参照平面对齐并锁住5.运用“阵列”,选择“最终一个”，对阵列出随意数量，再将最卜面的一个扇叶对齐至下面带b参数的参照平面并
4、锁定6.选中阵列的扇叶，点击上面的“标签”选择添加参数，设置如卜,此时即可在“族类型”里通过修改参数y值来修改扇叶的个数。狱阿y续S睡。）SK辎侬断Rm7.用“对齐”吩咐将最上血的扇叶及左窗框对齐并锁定，将最下面的扇叶及做窗框对齐并锁定8 .打开“族类型”对话框，将参数I的公式栏修改如下成“宽度a-a”并点击“应用”，扇叶自动延长长度到边框边部。9 .将整个窗框尺寸变更至题中要求的尺寸,横向为1200,竖向为900.若更改了这两个尺寸发觉其余尺寸标注出错，请检查以上步骤是否按本教程进行设置10 .对横向和竖向的窗框进行标注，并设置参数为A和B,“参数分组方式”运用系统默认的“尺寸标注”，设置出来的A、B参数均为“报告参数”即可T11 .此时题中要求的参数设置均设置完成，材质可以自己选择喜爱的材质，比如扇叶的材质是空气、混凝土或水；窗框的材质是陶瓷、织物等惊奇的材质，但请留意材质假如太惊奇是会被扣分的I.并对窗框和百叶窗百12 .自己完成载入到项目中的墙体并保存即可。
