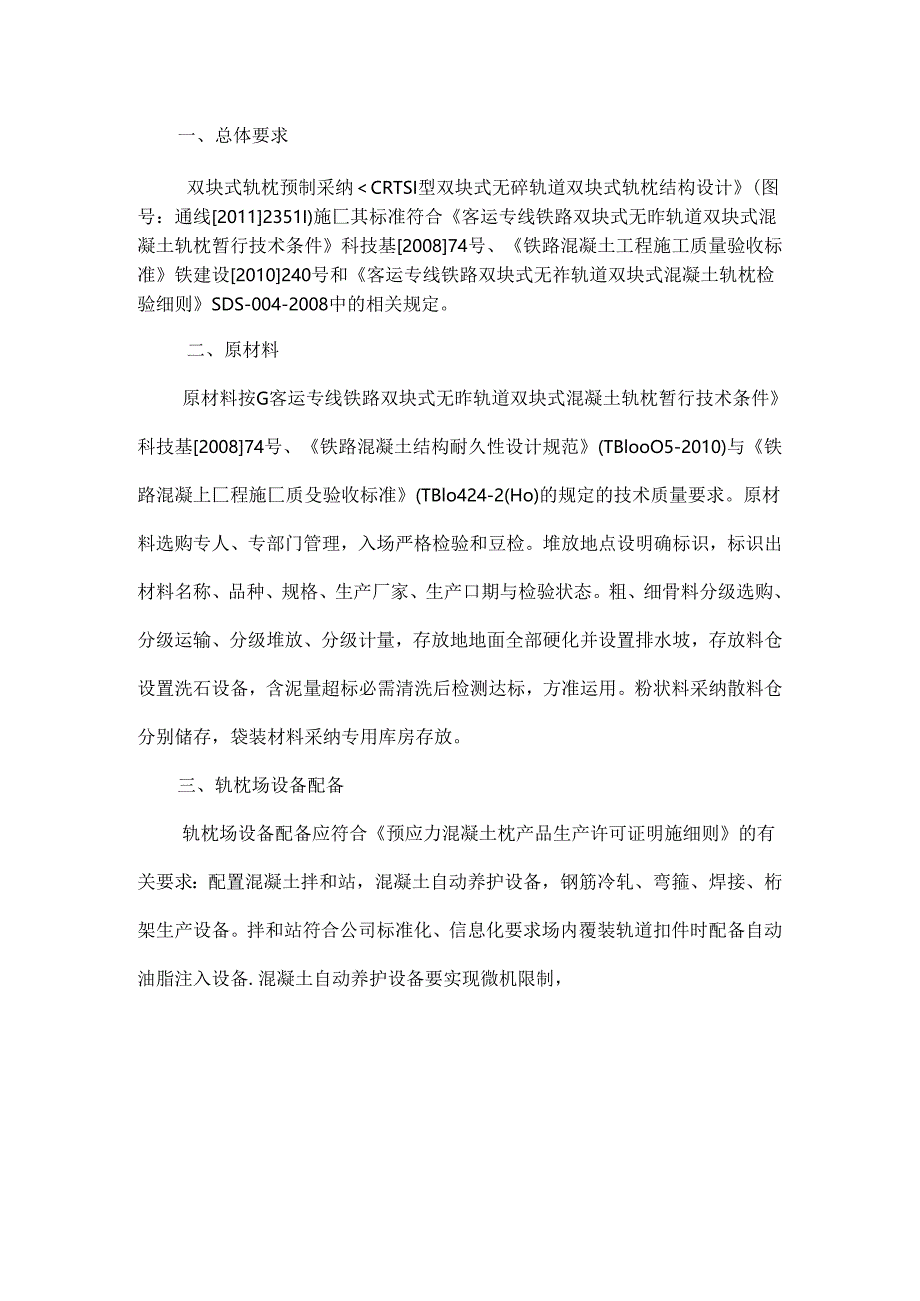

1、CRTSI型无昨轨道双块式轨枕预制生产工艺工法关键工序指导看法为加强西成客专CRTSI型双块式无作轨道双块式轨枕侦制生产管理工作，落实总公司“机械化、工厂化、专业化、信息化”的要求，生产出质量优良的轨枕，强化轨枕成品爱护，特制定本指导看法，请收文单位仔细执行。指导看法与现行国标、铁标与总公司有关规定不符的，与时与公司工程部联系，同时按上级有关标准执行。一、总体要求双块式轨枕预制采纳CRTSI型双块式无碎轨道双块式轨枕结构设计(图号：通线20112351I)施匚其标准符合客运专线铁路双块式无昨轨道双块式混凝土轨枕暂行技术条件科技基200874号、铁路混凝土工程施工质量验收标准铁建设2010240
2、号和客运专线铁路双块式无祚轨道双块式混凝土轨枕检验细则SDS-004-2008中的相关规定。二、原材料原材料按G客运专线铁路双块式无昨轨道双块式混凝土轨枕暂行技术条件科技基200874号、铁路混凝土结构耐久性设计规范(TBlooO5-2010)与铁路混凝上匚程施匚质殳验收标准(TBlo424-2(Ho)的规定的技术质量要求。原材料选购专人、专部门管理，入场严格检验和豆检。堆放地点设明确标识，标识出材料名称、品种、规格、生产厂家、生产口期与检验状态。粗、细骨料分级选购、分级运输、分级堆放、分级计量，存放地地面全部硬化并设置排水坡，存放料仓设置洗石设备，含泥量超标必需清洗后检测达标，方准运用。粉状

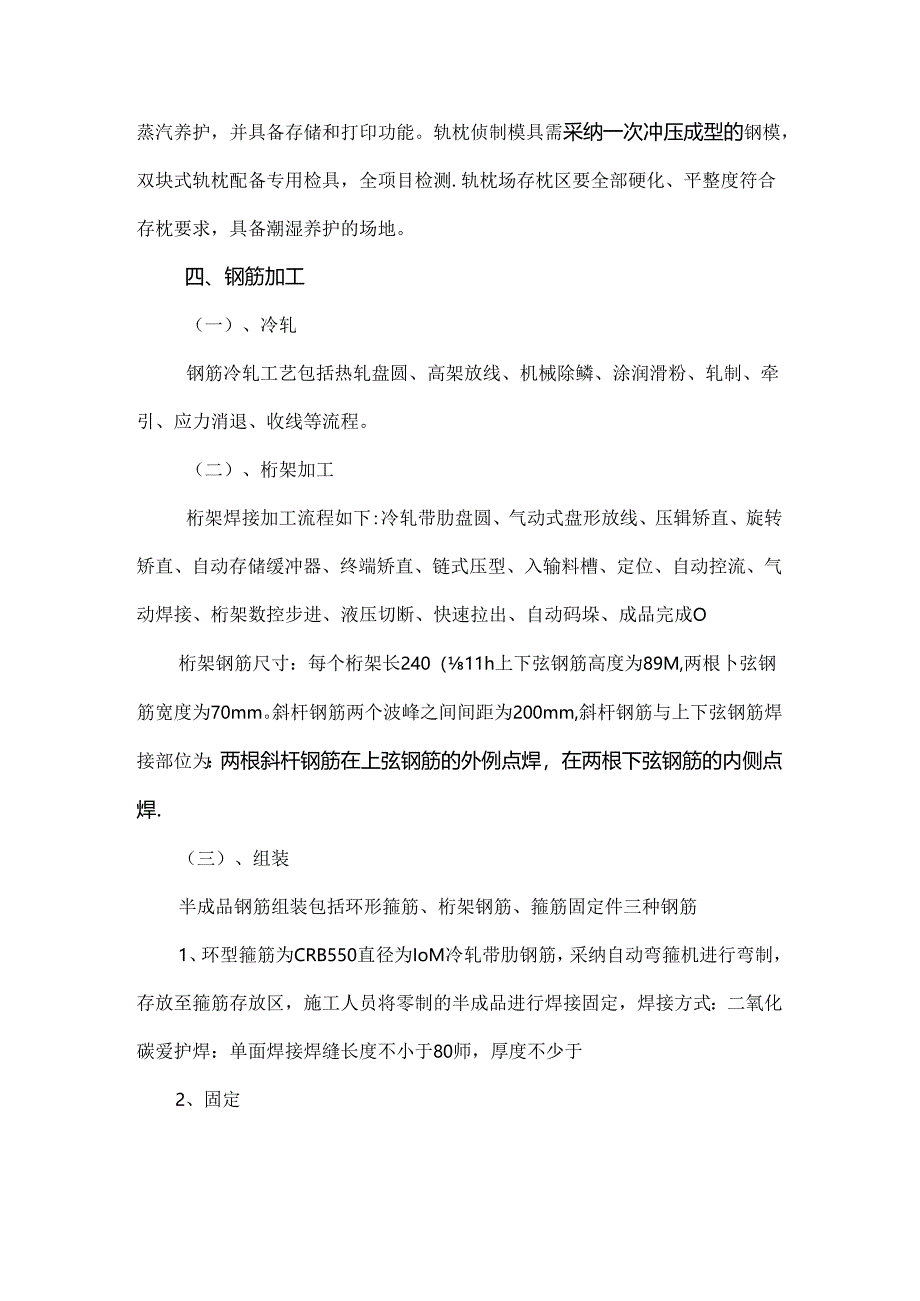

3、料采纳散料仓分别储存，袋装材料采纳专用库房存放。三、轨枕场设备配备轨枕场设备配备应符合预应力混凝土枕产品生产许可证明施细则的有关要求：配置混凝土拌和站，混凝土自动养护设备，钢筋冷轧、弯箍、焊接、桁架生产设备。拌和站符合公司标准化、信息化要求场内覆装轨道扣件时配备自动油脂注入设备.混凝土自动养护设备要实现微机限制，蒸汽养护，并具备存储和打印功能。轨枕侦制模具需采纳一次冲压成型的钢模，双块式轨枕配备专用检具，全项目检测.轨枕场存枕区要全部硬化、平整度符合存枕要求，具备潮湿养护的场地。四、钢筋加工（一）、冷轧钢筋冷轧工艺包括热轧盘圆、高架放线、机械除鳞、涂润滑粉、轧制、牵引、应力消退、收线等流程。（
4、二）、桁架加工桁架焊接加工流程如下:冷轧带肋盘圆、气动式盘形放线、压辑矫直、旋转矫直、自动存储缓冲器、终端矫直、链式压型、入输料槽、定位、自动控流、气动焊接、桁架数控步进、液压切断、快速拉出、自动码垛、成品完成O桁架钢筋尺寸：每个桁架长240（11h上下弦钢筋高度为89M,两根卜弦钢筋宽度为70mm。斜杆钢筋两个波峰之间间距为200mm,斜杆钢筋与上下弦钢筋焊接部位为：两根斜杆钢筋在上弦钢筋的外例点焊，在两根下弦钢筋的内侧点焊.（三）、组装半成品钢筋组装包括环形箍筋、桁架钢筋、箍筋固定件三种钢筋1、环型箍筋为CRB550直径为IoM冷轧带肋钢筋，采纳自动弯箍机进行弯制，存放至箍筋存放区，施工人
5、员将零制的半成品进行焊接固定，焊接方式：二氧化碳爱护焊：单面焊接焊缝长度不小于80师，厚度不少于2、固定先将环形箍筋定位固定在模具里的卡槽里.，再将桁架钢筋放入模具内精确定位，两种钢筋之间定位尺寸无误后，然后人匚用箍筋固定件将环型箍筋与桁架钢筋固定坚固。五模具施工工艺流程模具统型号，采纳次冲压成型各部位的几何尺寸精度高于轨枕允许尺寸精度的1/2。模具实行日常检查和定期检查，日常检查应在每天作业前全检模具的平整度和外观质量，定期检查依据每天完成的产量进行轮番检查，钢模定期检查每月不少于一次，并形成记录.模具检验不合格的与时进行修理，修理后仍不合格的不得投入运用。模具在生产线循环中工序包括模具清理
6、打磨、涂脱模剂、安装套管和螺旋筋、钢筋骨架入模、安装挡浆板、拆卸挡浆板、拆模工序。大混凝土施工工艺流程一、施工工序双块式轨枕为闭合环型流水线施1.施匚程序包括混凝上搅拌、混凝土运输、混凝土浇筑、振动、轨枕养护。二、工艺流程()、混凝土搅拌流程1、搅拌机加料依次应分次投料。骨料+水泥+掺和料指择30秒后r水+外加剂搅拌150秒后.出机J2、搅拌时间：混凝土搅拌至各种材料混合匀称，石子表面包满砂浆，颜色样，性能良好。自全部材料投入搅拌机起，持续搅拌的最短时间不得小于120秒。3、每班拌制的混凝土均应对混凝土检测并做好记录。坍落度应按试验室下发的协作比执行，新拌制的混凝土不符合规定的严禁用于混凝土的
7、潴注。(三)、混凝土运输、布料灌注、振捣、养护。1、运输方式：每班搅拌前，先对搅拌系统、运料斗和布料机用水进行潮湿，再进行施工。出机混凝土通过运料架将运输至在间内，投放至布料机内，布料器同时布料。2、灌注、振捣工艺:(1)、灌注人员限制放料斗进行放料，布料需分两次进行，第次灌注60%处,其次次干脆布满，假如个别处其次次未满，可进行点动限制布料。(3)、振捣工艺：混凝土分两层灌注分层振捣，当灌注到模型的60%时，进行第一次振捣，振捣时间为80100s：当灌注满时进行其次次振捣,振捣时间80-100s,分层振捣有益于气泡很好的解除，混凝土内实外美。振捣直至混凝土表面无气泡、适度泛浆为度。振捣完成后
8、，对混凝上表面进行收面处理，确保轨枕底部无石子袒露，混凝土部分不得超出盆体边沿。钢筋桁架上面无混凝土枳累。（四）、混凝土养护1、轨枕从振动台输送至卜个工位后，施工人员应将模具四周清理整齐，拆除挡浆板，拆除时要用力匀称，防止破坏混凝土外形，挡浆板拆除后，对桁架钢筋预留槽处和轨底混凝土进行修整，使其表面平整、美观.用毛刷将桁架下弦钢筋的混凝土残留物进行清理干净，拆除的挡浆板统一归集存放，模型表面残留的混凝土在吊入蒸养池前清理干净。2、为提高混凝土早期强度，采纳蒸汽养护，蒸养时采纳自动温控系统对蒸养温度进行限制，设置养护罩确保蒸养过程中蒸汽不会流失。确保蒸养温度符合规范要求。3,双块式轨枕混凝土蒸汽
9、养护（1）、蒸汽养护：混凝上蒸养过程依据静停一升温一恒温一降温考虑,从生产中取得最佳的混凝土温度改变曲线，不断分析优化.混凝土蒸汽养护分为静停、升温、恒温、降温四个阶段。1）、静停：的灌注完毕后在5*C-30C的环境静置3h后起先升温。2）、升温：升温是混凝上的定型阶段，升温阶段由自动温控设备以每小时不大于IOc的速度进行升温，池内温度最高不宜超过45七。升温时间为不小于2.5小时。3）,恒温：恒温阶段是混凝土强度的主要增长阶段，蒸养的恒温温度不宜超过45C,混凝土芯部温度不超过55。恒温时间为6小时。4）、降温：降温是蒸养的关键阶段，施工时要严格限制。降温速度限制在每小时不大于IO停汽后待碎
10、芯部与表层、表层与环境温差不超过15C时,方可拆模。降温时间限制在不小于2.5小时。4、降温拆模当同养试件强度达到40MPa后，酷芯部与表层、表层与环境温差不超过15C时，方可出池拆模。5、蒸汽养护的预制轨枕脱模后的保温保湿养护时间不少于IO天.保温、保湿工作在存枕区进行。（五）桁架钢筋防锈处理由于桁架钢筋锈蚀快，锈蚀成块的属于不合格品.需实行必要的防锈处理措施，如涂刷灰浆.轨枕场要考虑涂刷工位的设置和灰浆配方，确保涂刷防锈效果。上道时间短的轨枕桁架可不涂刷.七轨枕检测施工工艺流程轨枕脱模后进行外观检测检测，外观检查后抽取外形尺寸检测。、施工程序：轨枕放平一打算仪器一成品检测一记录数据二、工艺
11、流程：三、施工要求1、轨枕检测必需采纳专用检具进行检测.不得运用生产厂家附赠的检具。2、检测项目严格依据客运专线铁路双块式无祚轨道双块式混凝土轨枕暂行技术条件科技基200874号规定的检测项目进行检测。双块式轨枕检验内容与检验方法侪号检验项目检验类别质量标准要求检验方法与要点说明仪器设备名称备注（内控）序号检验项目检验类别质量标准要求检验方法与要点说明仪器设备名称备注（内控）1预埋套管抗拔力A26OkN用抗拔仪施加荷载至60kN辞停3min后，目测预埋套管周边混凝土没有可见的裂纹，靠近预埋套管处允许有少量砂浆剥离.抗拔仪合格2混凝土28d抗压强度符合标准要求按GB/T50081-2002的规定
