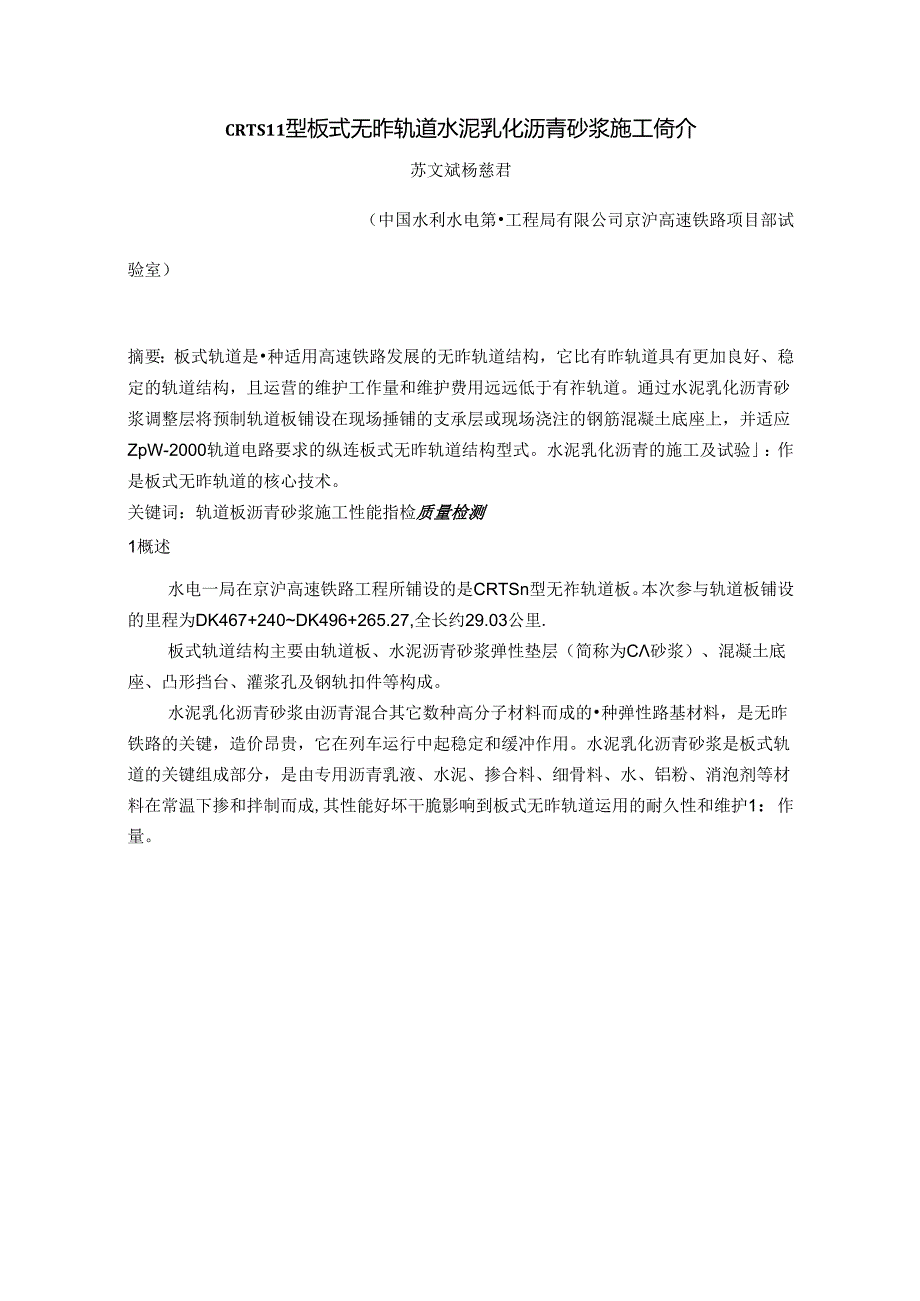

1、CRTS11型板式无昨轨道水泥乳化沥青砂浆施工倚介苏文斌杨慈君（中国水利水电第工程局有限公司京沪高速铁路项目部试验室）摘要：板式轨道是种适用高速铁路发展的无昨轨道结构，它比有昨轨道具有更加良好、稳定的轨道结构，且运营的维护工作量和维护费用远远低于有祚轨道。通过水泥乳化沥青砂浆调整层将预制轨道板铺设在现场捶铺的支承层或现场浇注的钢筋混凝土底座上，并适应ZpW-2000轨道电路要求的纵连板式无昨轨道结构型式。水泥乳化沥青的施工及试验：作是板式无昨轨道的核心技术。关键词：轨道板沥青砂浆施工性能指检质量检测1概述水电一局在京沪高速铁路工程所铺设的是CRTSn型无祚轨道板。本次参与轨道板铺设的里程为DK

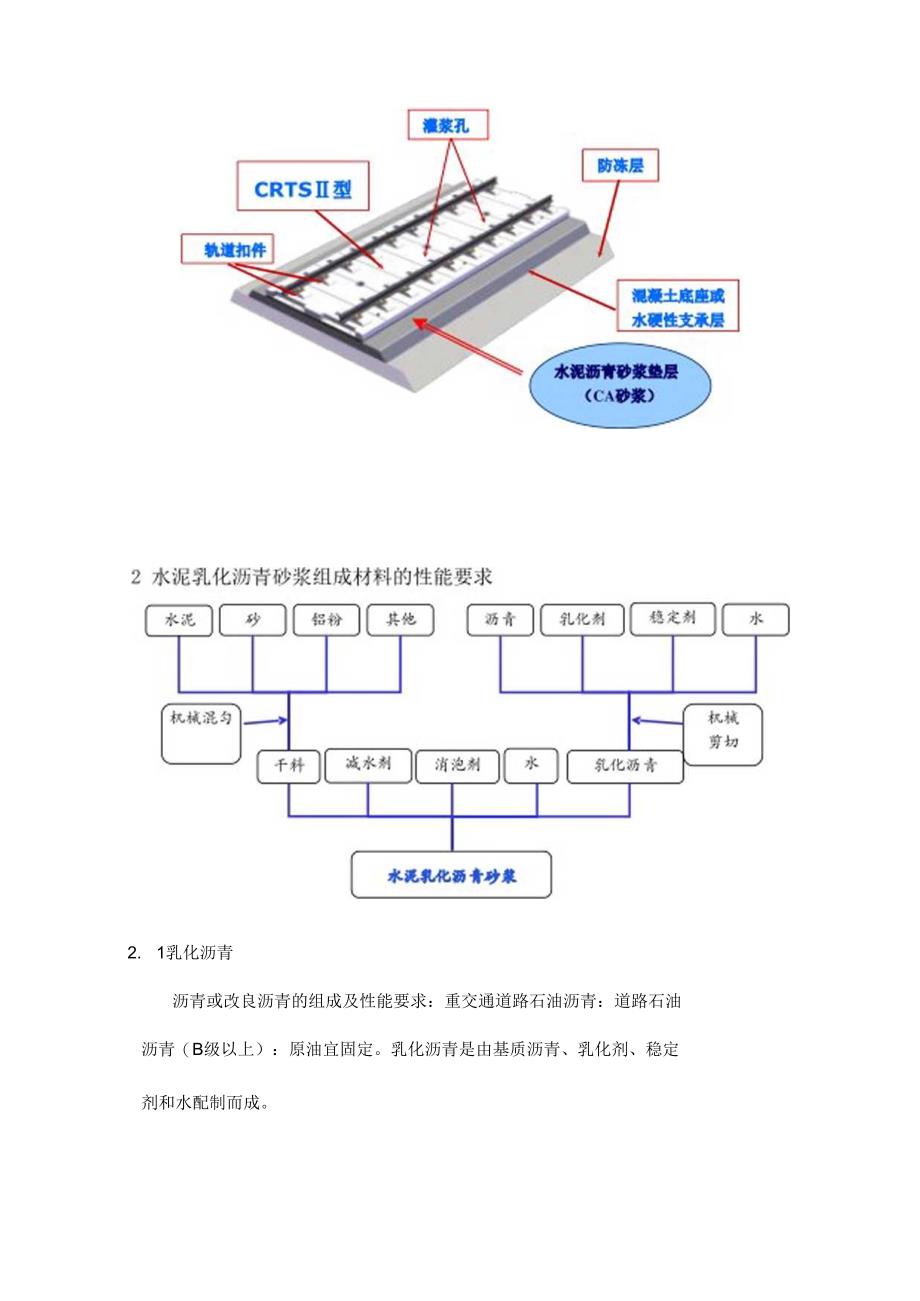

2、467+240DK496+265.27,全长约29.03公里.板式轨道结构主要由轨道板、水泥沥青砂浆弹性垫层（简称为C砂浆）、混凝土底座、凸形挡台、灌浆孔及钢轨扣件等构成。水泥乳化沥青砂浆由沥青混合其它数种高分子材料而成的种弹性路基材料，是无昨铁路的关键，造价昂贵，它在列车运行中起稳定和缓冲作用。水泥乳化沥青砂浆是板式轨道的关键组成部分，是由专用沥青乳液、水泥、掺合料、细骨料、水、铝粉、消泡剂等材料在常温下掺和拌制而成,其性能好坏干脆影响到板式无昨轨道运用的耐久性和维护1：作量。2. 1乳化沥青沥青或改良沥青的组成及性能要求：重交通道路石油沥青：道路石油沥青（B级以上）：原油宜固定。乳化沥青是

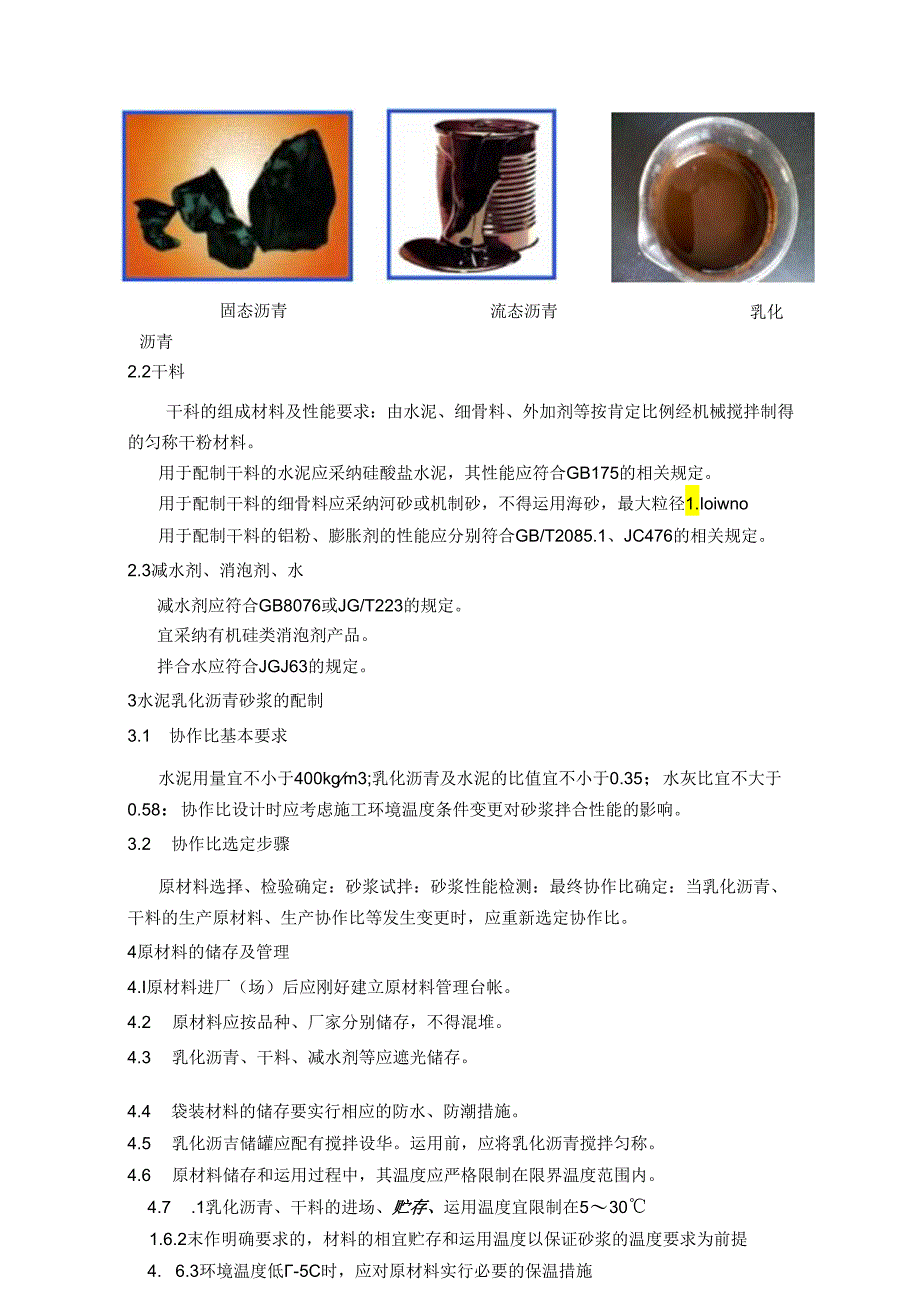

3、由基质沥青、乳化剂、稳定剂和水配制而成。乳化固态沥青沥青流态沥青2.2干料干科的组成材料及性能要求：由水泥、细骨料、外加剂等按肯定比例经机械搅拌制得的匀称干粉材料。用于配制干料的水泥应采纳硅酸盐水泥，其性能应符合GB175的相关规定。用于配制干料的细骨料应采纳河砂或机制砂，不得运用海砂，最大粒径1.Ioiwno用于配制干料的铝粉、膨胀剂的性能应分别符合GB/T2085.1、JC476的相关规定。2.3减水剂、消泡剂、水减水剂应符合GB8076或JG/T223的规定。宜采纳有机硅类消泡剂产品。拌合水应符合JGJ63的规定。3水泥乳化沥青砂浆的配制3.1 协作比基本要求水泥用量宜不小于400kgm
4、3;乳化沥青及水泥的比值宜不小于0.35；水灰比宜不大于0.58：协作比设计时应考虑施工环境温度条件变更对砂浆拌合性能的影响。3.2 协作比选定步骤原材料选择、检验确定：砂浆试拌：砂浆性能检测：最终协作比确定：当乳化沥青、干料的生产原材料、生产协作比等发生变更时，应重新选定协作比。4原材料的储存及管理4.I原材料进厂（场）后应刚好建立原材料管理台帐。4.2 原材料应按品种、厂家分别储存，不得混堆。4.3 乳化沥青、干料、减水剂等应遮光储存。4.4 袋装材料的储存要实行相应的防水、防潮措施。4.5 乳化沥吉储罐应配有搅拌设华。运用前，应将乳化沥青搅拌匀称。4.6 原材料储存和运用过程中，其温度应
5、严格限制在限界温度范围内。4.7 .1乳化沥青、干料的进场、贮存、运用温度宜限制在5301.6.2末作明确要求的，材料的相宜贮存和运用温度以保证砂浆的温度要求为前提4. 6.3环境温度低-5C时，应对原材料实行必要的保温措施4.7 乳化沥青的储存时间不宜大于3个月，干料的储存时间不宜大于1个半月。4.8 对于检验不合格的原材料，应按有关规定清除出厂（场）5水泥乳化沥青砂浆的拌制工艺限制要点4.9 提出原材料的称量增大允许偏差（按重量计）：乳化沥青土陶、干料1%.外加剂0.5%、拌合用水1%、消泡剂0.5%4.10 泥乳化沥青砂浆应采纳专用设备进行拌合，原材料应采纳电子计量系统计量。4.11 水
6、泥乳化沥青砂浆搅拌机转速提出详细要求，为0200rmin范围。5. 4搅拌车加料前，应检杳原材料的品质、温度。5.7 水泥乳化沥青砂浆的投料依次先液料，后加干料。5.8 燥热季节或低温下，应实行相应措施限制材料温度，以保证砂浆拌合物温度。5.9 单次次搅拌量宜为搅拌设备额定搅拌容量3080%,详细搅拌员依据垫层砂浆厚度经过计算确定。专业搅拌不6水泥乳化沥青砂浆的性能指标要求及性能检验表6.1水泥沥青砂浆的性能指标要求序Jj日电在T推能招标要去；求蛤方孙I伴合物湍鹿C535湍府计2扩展度/D52280ran和1280附录E3流淌限S80120附录P4分利唠%3.0附录(；N会气量%10.0附录H
7、6玳位容和后吊kffID51H()O俳形肺7膨胀率%02.0附录C8抗折强度IdMPa21.0附录I7d22.028d23.09抗压强度IdMPa22.07d210.028dIn.10他忤梯指(2&1)MPa700010000附录I11抗冻性(28d)/外观无异样，剥落量2000gm2,相对动弹模量260%附录J12抗疲惫性(28d)/10000次不断裂附录K注：(1)试验方法依据水泥乳化沥青砂浆暂行技术条件。(2)05表示砂浆出机扩展度：D30表示砂浆出机30min时的扩展度:1280表示砂浆扩展度达280nm时所需的时间。7.2水泥沥青砂浆性能检验扩展度试验气量流淌度试验单位容积侦量试腌分
8、别度模具分别度试验用净水天平膨胀率试验抗折试验机抗压试验机7水泥乳化沥青砂浆的质量检验水泥沥青砂浆的质量检验分型式检验、原材料进场检查、日常枪验。7.1型式检验型式检验包括：原材料型式检验和水泥沥声砂浆型式检验。型式检验应托付具有相应资质的检验单位进行。7.1.1原材料型式检验在以下任一状况下，应对乳化沥青、干料的性能进行型式检验，检验项目和检验结果应满意本技术条件的要求：协作比选定时：首批材料进场时；每施工5000m3水泥沥青砂浆时（不足时按一批计算）。在以卜任状况卜.，应对减水剂的性能进行型式检验，检验项目和检验结果应满意本技术条件的要求：首批减水剂进场时、选用新收水剂时、每当减水剂运用6
9、个月时。在以卜.任一状况卜.,应对沥青、水泥、砂的性能进行型式检验，检验项目和检验结果应满意本技术条件的要求：协作比选定时：每施工5000m3水泥沥青砂浆时(不足时按一批计算)。水的型式检验批次按相关规定进行。7.1.2水泥沥青砂浆性能型式检验在以下任一状况下，应对水泥沥青砂浆的性能进行型式检验，检验项目和检验结果应满意本技术条件的要求：协作比选定时、选用新材料时、每施工5000m3水泥沥青砂浆时(不足时按一批计算)。7.2原材料进场检查原材料进场时，应对原材料的品种、数量、以及质殳证明书等进行核查验收。乳化沥青的质量证明书中应含采纳的沥青或改性沥青的质量证明文件，干料质量证明书应含采纳的水泥
10、、细骨料的相关质量证明文件。7.3日常检验口常检脍包括：原材料口常检验及水泥沥青砂浆日常检验。原材料口常检验项目及检验频率见表7.3-Io水泥沥青砂浆日常检验项目及抽检频率见表7.3-2检验结果应满意木技术条件的要求。表7.31原材料日常检验项目及抽检频率原材料名称检验项目抽检频率乳化沥青温度同厂家、同生产日期的产品每200t检验一次，不足20Ot也需检验一次。筛上剩余物(1.18mm)水泥适应性贮存稳定性(Id)蒸发残留物含量减水剂减水率同厂家、同批号、同品种、同出厂日期的产品每50t检验一次，不足50t也用检验一次。干料温度同厂家、同生产日期的产品每500t检验一次，不足500t也需检验一
11、次。颗科级配强度表7.3-2水泥沥青砂浆日常检验项目及抽检频率序号检验项目抽检频率1砂浆温度首盘：1次/10盘2流淌度首盘1次/10盘3扩展量首盘1次/10盘4含气量首盘1次/10盘5单位容积质量首盘1次/10盘6膨胀率1次/工班7分别度1次/工班8抗折强度1次/工班9抗压强度1次/工班结束语CRTSlI型板式无昨轨道水泥沥青砂浆是用广高速铁路板式无昨轨道，填充于轨道板及混凝土基础或梁之间的一种弹性、缓冲材料，以调整轨道板的几何位置。作为轨道板和混凝土底座或支承层之间的垫层材料，主要起到填充、支撑、承力和传力的作用，并可为轨道供应肯定的刚度和弹韧性。水泥沥青砂浆的性能干脆影响到列车运行品质、轨道结构耐久性和运营维护成本，是高速铁路建立的关键工程材料之一。作者：苏文斌(1981-),男，试验工程师，先后从事水利水电工程,铁路匚程施I：试验工作。
