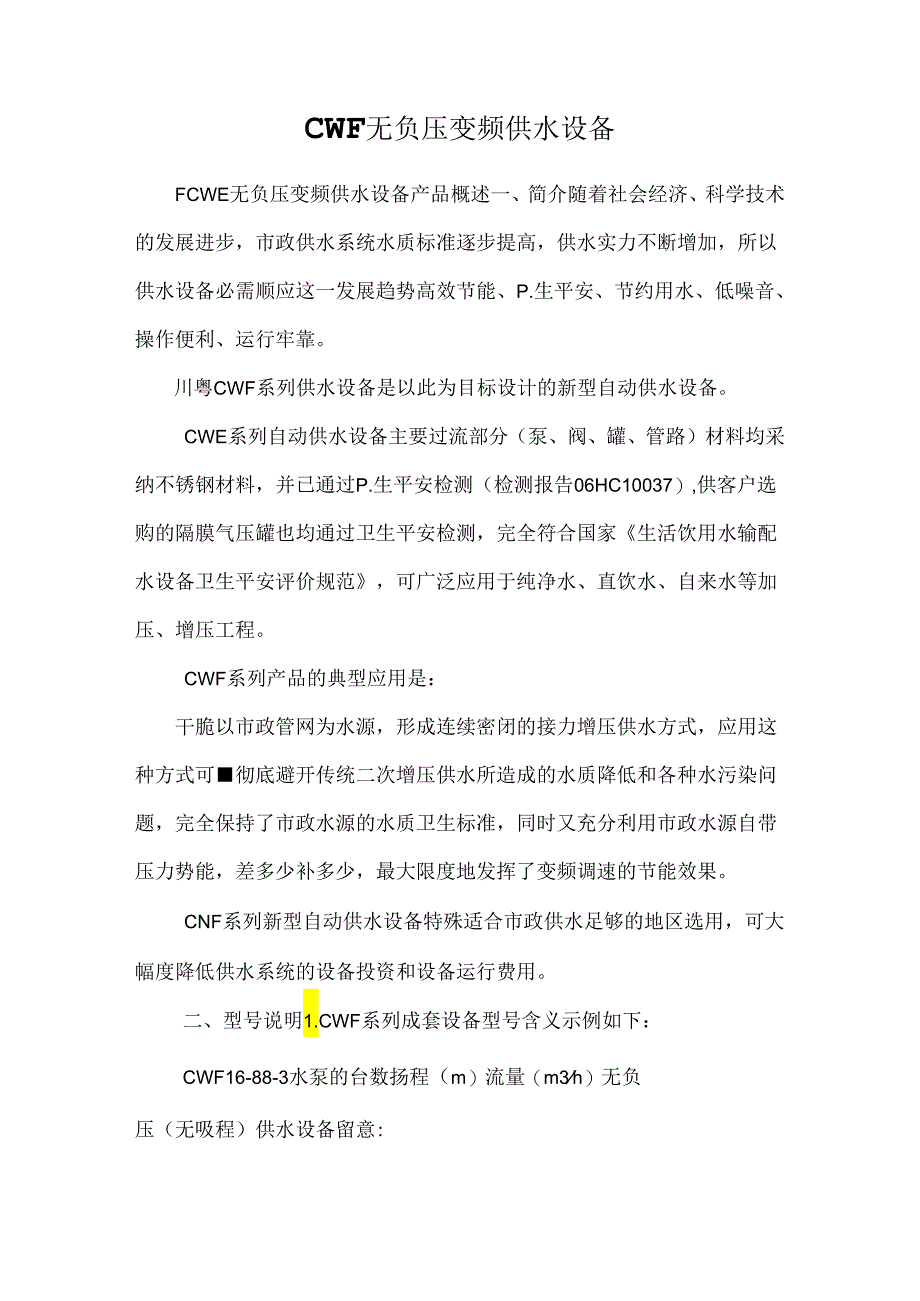

1、CWF无负压变频供水设备FCWE无负压变频供水设备产品概述一、简介随着社会经济、科学技术的发展进步，市政供水系统水质标准逐步提高，供水实力不断增加，所以供水设备必需顺应这一发展趋势高效节能、P.生平安、节约用水、低噪音、操作便利、运行牢靠。川粤CWF系列供水设备是以此为目标设计的新型自动供水设备。CWE系列自动供水设备主要过流部分（泵、阀、罐、管路）材料均采纳不锈钢材料，并已通过P.生平安检测（检测报告06HC10037）,供客户选购的隔膜气压罐也均通过卫生平安检测，完全符合国家生活饮用水输配水设备卫生平安评价规范，可广泛应用于纯净水、直饮水、自来水等加压、增压工程。CWF系列产品的典型应用是

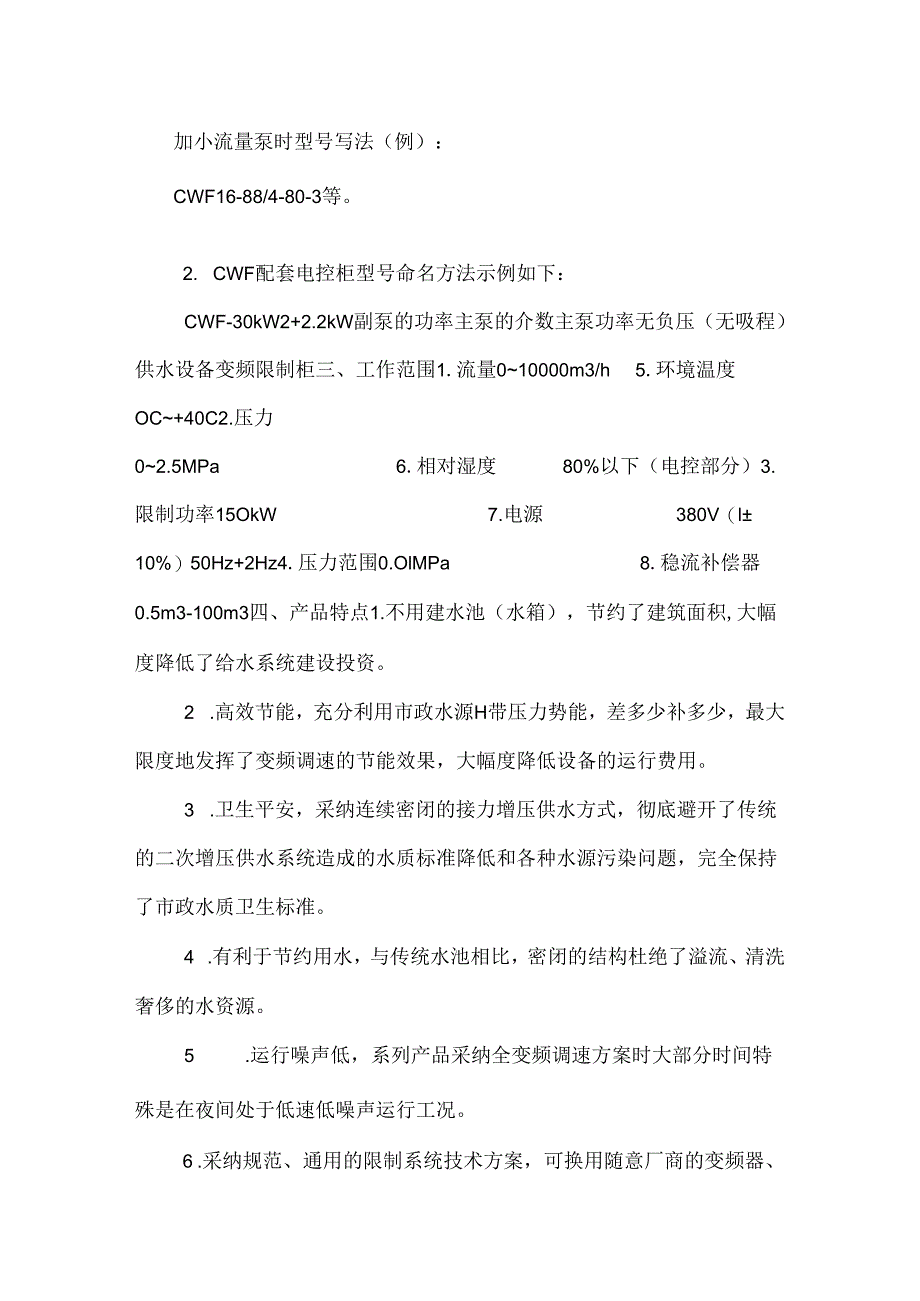

2、：干脆以市政管网为水源，形成连续密闭的接力增压供水方式，应用这种方式可彻底避开传统二次增压供水所造成的水质降低和各种水污染问题，完全保持了市政水源的水质卫生标准，同时又充分利用市政水源自带压力势能，差多少补多少，最大限度地发挥了变频调速的节能效果。CNF系列新型自动供水设备特殊适合市政供水足够的地区选用，可大幅度降低供水系统的设备投资和设备运行费用。二、型号说明1.CWF系列成套设备型号含义示例如下：CWF16-88-3水泵的台数扬程（m）流量（m3h）无负压（无吸程）供水设备留意:加小流量泵时型号写法（例）：CWF16-88/4-80-3等。2. CWF配套电控柜型号命名方法示例如下：CWF
3、-30kW2+2.2kW副泵的功率主泵的介数主泵功率无负压（无吸程）供水设备变频限制柜三、工作范围1.流量010000m3/h5.环境温度OC+40C2.压力02.5MPa6.相对湿度80%以下（电控部分）3.限制功率15OkW7.电源380V（l10%）50Hz+2Hz4.压力范围0.OlMPa8.稳流补偿器0.5m3-100m3四、产品特点1.不用建水池（水箱），节约了建筑面积,大幅度降低了给水系统建设投资。2 .高效节能，充分利用市政水源H带压力势能，差多少补多少，最大限度地发挥了变频调速的节能效果，大幅度降低设备的运行费用。3 .卫生平安，采纳连续密闭的接力增压供水方式，彻底避开了传统

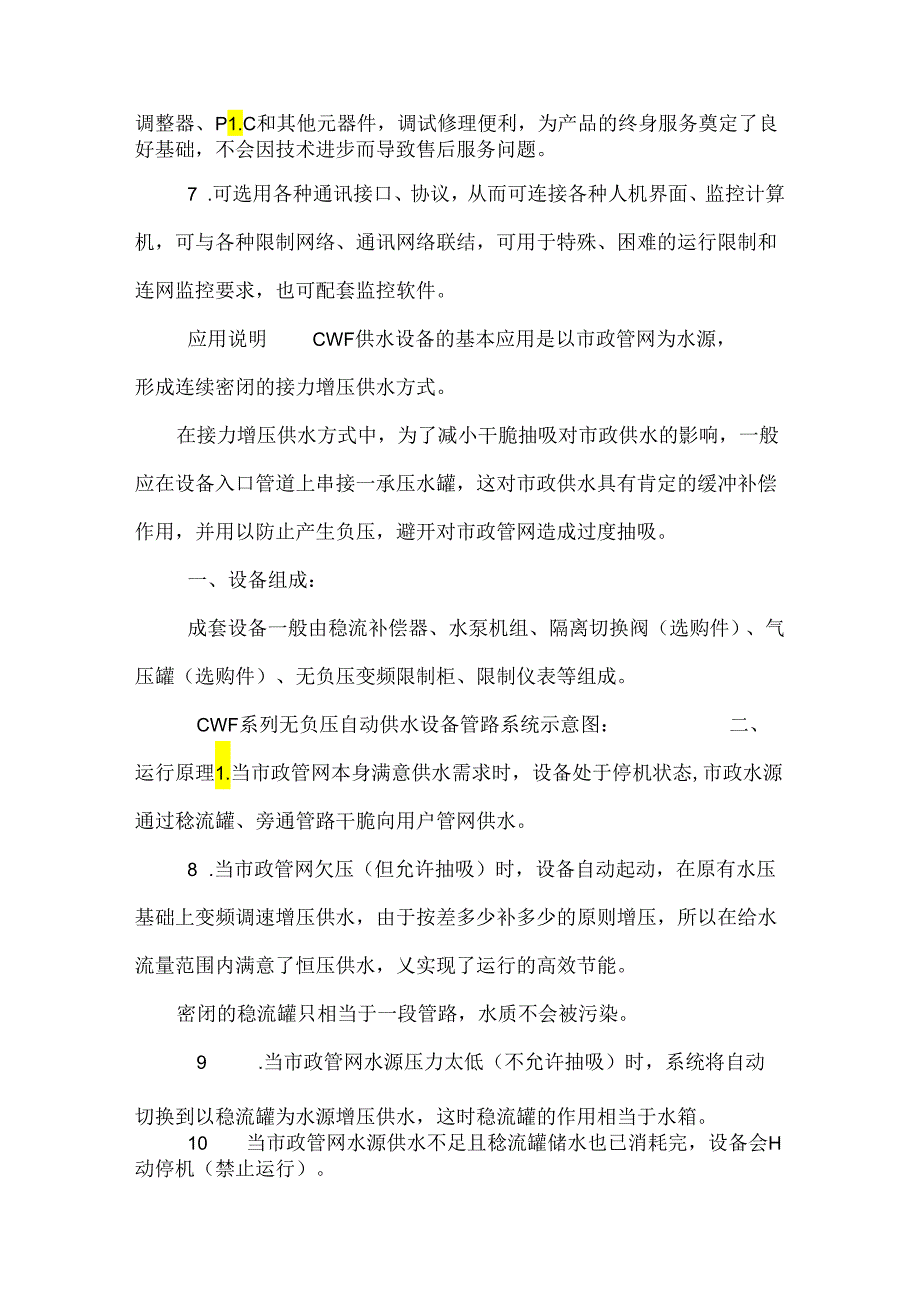

4、的二次增压供水系统造成的水质标准降低和各种水源污染问题，完全保持了市政水质卫生标准。4 .有利于节约用水，与传统水池相比，密闭的结构杜绝了溢流、清洗奢侈的水资源。5 .运行噪声低，系列产品采纳全变频调速方案时大部分时间特殊是在夜间处于低速低噪声运行工况。6 .采纳规范、通用的限制系统技术方案，可换用随意厂商的变频器、调整器、P1.C和其他元器件，调试修理便利，为产品的终身服务奠定了良好基础，不会因技术进步而导致售后服务问题。7 .可选用各种通讯接口、协议，从而可连接各种人机界面、监控计算机，可与各种限制网络、通讯网络联结，可用于特殊、困难的运行限制和连网监控要求，也可配套监控软件。应用说明CW
5、F供水设备的基本应用是以市政管网为水源，形成连续密闭的接力增压供水方式。在接力增压供水方式中，为了减小干脆抽吸对市政供水的影响，一般应在设备入口管道上串接一承压水罐，这对市政供水具有肯定的缓冲补偿作用，并用以防止产生负压，避开对市政管网造成过度抽吸。一、设备组成：成套设备一般由稳流补偿器、水泵机组、隔离切换阀（选购件）、气压罐（选购件）、无负压变频限制柜、限制仪表等组成。CWF系列无负压自动供水设备管路系统示意图：二、运行原理1.当市政管网本身满意供水需求时，设备处于停机状态,市政水源通过稔流罐、旁通管路干脆向用户管网供水。8 .当市政管网欠压（但允许抽吸）时，设备自动起动，在原有水压基础上变
6、频调速增压供水，由于按差多少补多少的原则增压，所以在给水流量范围内满意了恒压供水，乂实现了运行的高效节能。密闭的稳流罐只相当于一段管路，水质不会被污染。9 .当市政管网水源压力太低（不允许抽吸）时，系统将自动切换到以稳流罐为水源增压供水，这时稳流罐的作用相当于水箱。10 当市政管网水源供水不足且稔流罐储水也已消耗完，设备会H动停机（禁止运行）。水源正常后系统自动熨原运行。设备选型一、水泵及其参数的选择：设备的供水实力由配套水泵确定，实际工程所需的供水压力、供水流量由设计院计算确定，设计设计结果最终体现为选泵参数。生产厂家的责任是供应满意参数的水泵。考虑到最不利状况下的供水保证，CWF系列产品一
7、般应按设计秒流量配置水泵流量：按二次增压供水方式作为水力计算以确定配泵扬程，如确有把握可考虑减去市政管网可能的最低水压。对住宅建筑按户数考虑选配设备供水流量可参考下表：设备流量m3/h481216243248648496128168对应供水户数（户）10203050901502503505006009001200二、限制系统的选择：做部分变频调速（单泵变频运行）与全变频调速（全部泵均变频运行）三、气压罐选配：CWF系列标准设备不配气压罐，一般设计为连续运行方式，若要求设备工作于间歇运行方式（自动起停），则需选购一只气压罐安装在设备出口，主要是利用其停机保压功能，保持肯定停机时间。下表是停机保压
8、功能选配气压罐容积的阅历数据。设备流量适配气压罐容积（一般间歇性供水流量）适配气压罐容积（典型间歇性供水流量）V15m3h0.3m3h0.Im3h1530m3/hO.75m3/hO.3m3/h30-80m3/h1.5m3/hO.75m3/h80120m3/h2.5m3/h1.5m3/h四、稳流罐的选配计算参考：实际工程中稳流罐的容积应依据当地市政供水条件及管理要求由给水设计确定，可从以下方面考虑计算选配：稳流罐具有肯定的削峰补偿作用，以防止加重市政供水高峰期的负担或稳流罐进水不足，补偿容积参考公式如下：V补=（Q出-Q进）1,其中Q出高峰期稳流罐出水流量（m3/h）,Q进高峰期稳流罐进水流量（
9、m3/h）,t高峰期持续时间（三）订货留意事项一、标准产品基本技术规格：（见下表）二、供货范围及设备材质：1 .标准产品供货范围是不锈钢稳流罐、不锈钢立式多级泵组、限制柜（主要电器元件采纳国外知名品牌）及各部分之间不锈钢阀门、管件一批。2 .对非标产品，合同应明确成套设备的供货范围及材质要求,应明确特殊选购设备的各部分详细规格，凡合同未注明的视为按样本标准产品制造。三、设备结构及包装：标准成套设备为组合式结构，稳流罐、水泵机组（含限制仪表）、电控柜三部分分别包装出厂，大尺寸重设备为简易包装出厂。四、特殊订货：客户所需设备规格或技术性能超出样本范围，可另行设计供货。请明确技术要求，作为合同附件。
10、适用范围用于新建别整、公寓、多层住宅、生活小区的生活增压供水。用于居民小区旧楼改造、消退高楼供水二次污染工程。用于新建和改造自来水管网中途增压工程，免设泵房。用于厂矿、企业的生活、生产用水的增压或干脆水井取水、直饮水增压工程。性能参数一览表设备列表额定流量(m3h)扬程(m)配套水泵功率(KW)稳流调整器1.(mm)CWF6-35-26351.5400900CWF10-30-21030CWF14-24-21424CWF6-48-26481.5400900CW10-40-21040CWFI4-30-21430CWF6-62-26622.2400900CWFl0-50-21050CWF14-40-
11、21440CWF6-70-26702.2400900CWF10-60-21060CWF14-46-21-446CWF6-82-26822.2400900CWFl0-70-21070CWF14-55-21455CwF6-95-26953.0400900CWF10-80-21080CUT14-65-21465CWF6-115-261154.0400900CWF10-100-210100CWF14-78-21478CWF6-127-261275.5400900CWFlO-110-210HOCWF14-85-21485CWF6-140-261405.5400900CWF10-125-210125CWF
12、14-98-21498CWF16-26-216262.2400900CWF20-22-22022CWF24-19-22419CWF6-37-216373.0400900CWF20-31-22031CWF24-27-22427设备列表额定流量(m3h)扬程(In)配套水泵功率(KW)稳流调整器1.(三)CWF16-48-216483.0400900CWF20-40-22040CWF24-32-22432CWF16-56-216655.5400900CWF20-58-22058CWF24-48-22448CWF16-75-216755.5400900CWI20-65-22065CWF24-52-2
13、2452CWF16-94-216945.5400900CWF20-82-22082CWF24-66-22466CWF16-110-216HO7.5400900CWI20-98-22098CWF24-78-22478CUT16-130-2161307.5400900CWF20-116-220116CNF24-94-22494CWF24-25-224253.O6001300CWF32-23-23223CWFlO-19-24019CWF24-38-224384.06001300CWF32-34-23234CWF40-29-24029CWF24-51-224515.56001300CWF32-43-2
14、3243CWF40-39-24039CWF24-64-224645.56001300CWF32-56-23256CWF40-50-24050设备列表额定流量(m3h)扬程(m)配套水泵功率(KW)稳流调整器1.(mm)CWF24-77-224777.56001300CWF32-70-23270CWF40-59-24059CWI24-90-224907.56001300CWF32-80-23280CWF40-69-24069CWF24-102-224102116001300CWF32-93-23293CWF40-79-24079CW24-116-224116116001300OYF32-104-
