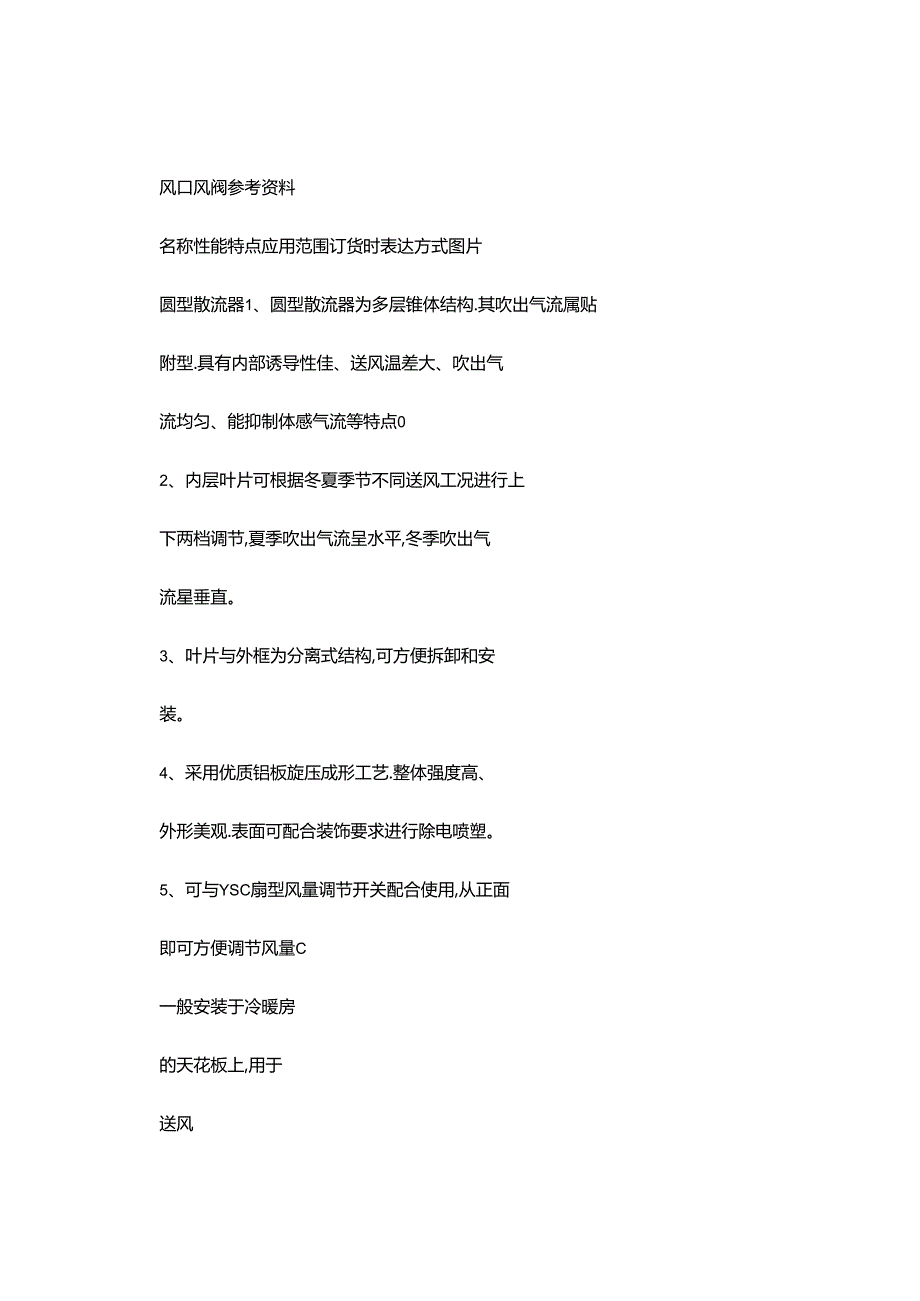

1、风口风阀参考资料名称性能特点应用范围订货时表达方式图片圆型散流器1、圆型散流器为多层锥体结构.其吹出气流属贴附型.具有内部诱导性佳、送风温差大、吹出气流均匀、能抑制体感气流等特点02、内层叶片可根据冬夏季节不同送风工况进行上下两档调节,夏季吹出气流呈水平,冬季吹出气流星垂直。3、叶片与外框为分离式结构,可方便拆卸和安装。4、采用优质铝板旋压成形工艺.整体强度高、外形美观.表面可配合装饰要求进行除电喷塑。5、可与YSC扇型风量调节开关配合使用,从正面即可方便调节风量C一般安装于冷暖房的天花板上,用于送风订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本旋流风口（可调节1、风口正面装有可调式叶片和

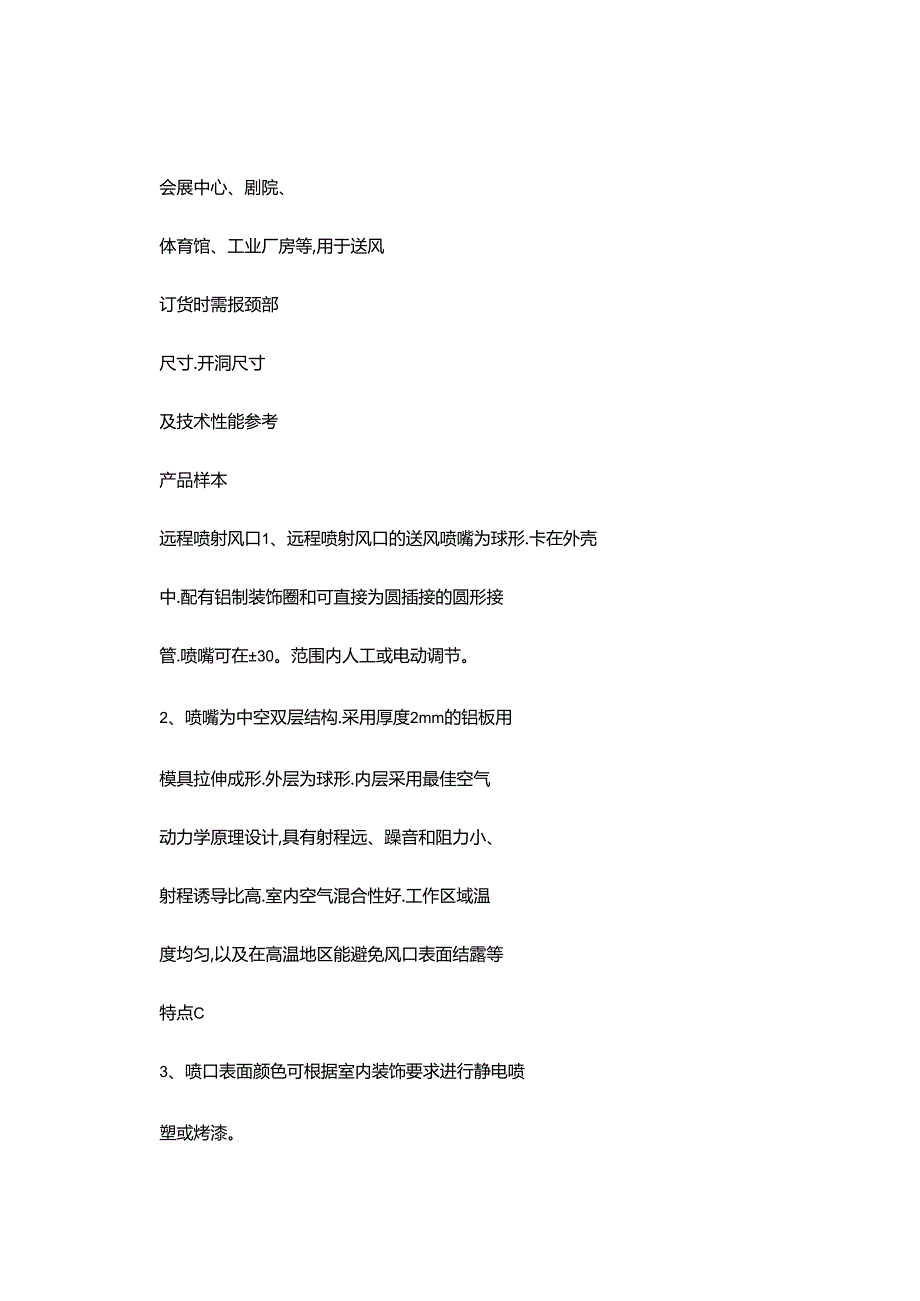

2、散流圈.叶片根据流体动力学原理设计的.可以使气流形成具有一定初速涡旋流送出.从而使送风射程远.射流覆盖面大增加气流的对流效果。2、叶片可根据送风工况的不同而改变送风射角.叶片的调整可以通过人工或电动来完成。3、外框采用优质铝板旋压成形工艺,整体强度高、外形美观.表面金可配合装饰要求进行静电喷整。4、可与风量调节阀及静压箱配合使用。旋流风口一般用于层高在3.8米以上的较大的空间,如机场、车站候车厅、会展中心、剧院、体育馆、工业厂房等,用于送风订货时需报颈部尺寸.开洞尺寸及技术性能参考产品样本远程喷射风口1、远程喷射风口的送风喷嘴为球形.卡在外壳中.配有铝制装饰圈和可直接为圆插接的圆形接管.喷嘴可
3、在30。范围内人工或电动调节。2、喷嘴为中空双层结构.采用厚度2mm的铝板用模具拉伸成形.外层为球形.内层采用最佳空气动力学原理设计,具有射程远、躁音和阻力小、射程诱导比高.室内空气混合性好.工作区域温度均匀,以及在高温地区能避免风口表面结露等特点C3、喷口表面颜色可根据室内装饰要求进行静电喷塑或烤漆。主要用于机场、会展中心、音乐厅、体育馆等高档次的大空间建筑中。用干送风订货时需报颈部尺寸.开洞尺寸及技术性能参考产品样本旋流风口（不可调节平板型旋流风口有固定式径向排列的导流片组成.它具有风量大,噪声低的特点,出风型式为水平旋流出风.与室内空气迅速混合.因而其温度和风速可迅速下降.达到最佳的室内
4、舒适效果主要用于小型建筑.层高较矮的空间.用于送风订货时需报外部尺寸,开洞尺寸及技术性能参考产品样本圆型排气口1.圆型排气口内装有百叶片及不锈钢防虫网。2 .劲部附有三片弹簧倒勾片,在安装时不须摞丝固定,只要将圆型排气口推入孔内,以倒勾片卡住排气孔即可固定。圆型排气口适用于一般大楼外墙的排气.此型式的设计为针对大楼及住房的厨房.厕所的抽排烟风管末端衔接外墙部分使用.用干排风订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本方型散流器I.有多层锥型平行叶片组成.其吹出气流属贴附型（平送,无须担心吹风感。3 .内锥叶片与外框为分离式结构,以便安装和调节风量。4 .可做成4面吹之出风型式主要用于播音
5、室、医院、剧院、音乐厅、客房等的送风订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本拆胆式方形散流器1.有多层锥型平行叶片组成,其吹出气流属贴附型（平送.无须担心吹风感。2 .内锥叶片与外框为分离式结构.以便安装和调节风量。3 .可做成14面吹之出风型式4、方形散流器可以拆下来清洗,更方便主要用于播音室、医院、剧院、音乐厅、客房等的送风单层固定百叶风口单层固定百叶也称侧壁格栅式风口,叶片是固定式的。具有防止直吹风作用常用于洗漱间、卫生间、回风电梯管道机检查口的装饰.还可用于仓库等建筑物外墙的通风口。订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本可开式百叶风口I、可开式风口在单层固定百叶风
6、口基础上增加了一个内边框.整个风口呈活门型式.便于安装和过滤网的拆卸清洗。2、用手轻拨活门上两边门拴,活门即可打开、抽出过滤网清洗.关闭时,只要将活门推上,两边弹簧门拴即可自动上锁,外表平整如一常用于大厅或客房的回风订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本防水百叶风口防水百叶风口其叶片设计有防水功能.叶片为固定式。适合安装在外埴及地下室机房的回风系统上订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本单层格栅出风口I、风口叶片在0/80。范围内任意调节.将叶片调节成不同角度.可以好到不同的送风举例和不同的扩散角2、可作回风口使用常用于洗漱间、卫生间、回风电梯管道机检查口的装饰,还可用
7、于仓库等建筑物外墙的通风口。订货时需报颈部尺寸.开洞尺寸及技术性能参考产品样本双层格栅出风口I、风口叶片在（尸-180”范围内任意调节.将叶片调节成不同角度.可以好到不同的送风举例和不同的扩散角2、可作回风口使用常用于洗漱间、卫生间、回风电梯管道机检查口的装饰,还可用于仓库等建筑物外墙的通风口。订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本蛋格式风口回风有效面积大.回风效果佳.叶片为固定式.叶片间距13*13.蛋格式回风口也可作出风口用。蛋格式回风口适用干空调工程系统作回风用.一般安装于天花板上。订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本蛋格式可开风口I、蛋格可开式风口在蛋格式风口
8、基础上增加了一个内边框,整个风口呈活门型式.便于安装和过滤网的拆卸清洗。2、用手轻拨活门上两边门拴.活门即可打开、抽出过速网清洗.关闭时,只要将活门推上.两边弹簧门拴即可自动上锁,外表平整如一适用于空调工程系统作回风用,一股安装于天花板上。订货时需报颈部尺寸.开洞尺寸及技术性能参考产品样本遮光型回风口1.YRY遮光型回风口叶片呈A型纵向排列.除应用于回风系统外,兼具有遮光之效果.2.YRY型风口外框及叶片.组合牢固.其结构强度较优于其它之回风口,表面处理:裕电喷塑、烤漆或阳极处理可加附件:YR2尼龙过渡网、YR3铝合金过渡网适用于一般暗房.电影院等须阻隔光线之场合。订货时需报颈部尺寸,开洞尺寸
9、及技术性能参考产品样本自垂式百叶回风口通常情况下,靠风口的百叶自重而自然下垂,隔绝室内外的空气交换.当室内气压大于室外气压时.气流将百叶吹开而向外排气:反之.当室内气压小于室外时.气流则不能反向流入室内.该风口具有单向止回作用具有正压的空调房间自动排气订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本检修口铝合金检修口由内外两个框组成.其内框呈活门形式.通常安装在天花板上.吊顶内设备枪修时的出入口订货时需报颈部尺寸,面部尺寸=颈部尺寸+2Omm手动对开风量调节阀手动对开风量调节阀可直接安装在正方形或矩形截面风管中.通过手柄相连的结构操作对开多叶的角度控制风量:它调节方便、灵活用于控制风量（有带
10、弹簧自动复位和手动复位之分订货时需报内部尺寸长”宽电动对开风量调节海1.安装在有通风要求的通风系统的风管上作风量调节.控制风速之用。2 .电动开启或关闭阀门.输出开闭电信号。3 .具有手动按钮.可手动开启或关闭。4 .额定电压:AC220V或AC/DC24V5 .执行机构力矩:6Nm25Nm6 .旋转角度:0-900多用于民用建筑、工业厂房通风调节、空气净化等工程场合用订货时需报内部尺寸长宽（注意和客户接口的统一,如果用户是把阀装在风道内事.要特殊说明矩形止回阀安装在通风管道上防止风机停转后气流倒流.要求管道中风速不小于8米，秒时使用。多用于民用建筑、工业厂房通风调节、空气净化等工程场合用订货
11、时需报内部尺寸长，宽圆形止回阀安装在通风管道上防止风机停转后气流倒流,要求管道中风速不小于8米/秒时使用。多用于民用建筑、工业厂房通风调节、空气净化等工程2,阀门也可手动关闭或70C动作关闭。3 .控制电压为DC24V.微动开关接点容址为AC380V.3A.电磁铁动作电流为().3Ao4 .能与相关设备联锁控制。5 .全开时阻力系数区0.5。规格尺寸冲配合风管尺寸用于消防排烟系统订货时需报内部直径全自动防烟防火阀I.平时呈常开状态.火灾时烟(温感器通过控制中心发来信号.输入24V直流电.执行机构内的电机通电动作.阳门自动关闭并输出关闭信号O6 .阀门也可手动关闭或70C动作关闭,网门动作后电动
12、复位。7 .控制电压为DC24V,微动开关接点容量为AC380V.3A.电机动作电流为0.3Ad8 .能与相关设备联锁控制。9 .全开时阻力系数隆06。规格尺寸:WXH配合风管尺寸用于消防排烟系统订货时需报内部尺寸长“宽远程排烟防火阀（1.排烟防火阀平时呈常闭状态,火灾时烟感器通过控制中心发来信号输入DC24V后.执行机构电磁铁动作.阀门自动开启.启动排烟风机向外排烟.当阳门内温度达28OC时,熔断器动作.阀门关闭.起到防止火势沿风管蔓延之用。沏门动作后远距离钢丝绳手动完位。2 .控制电压DC24V.微动开关接点容量为AC380V.3A.电磁铁动作电流为0.3A。3 .排烟防火阀可远距离控制。
13、4 .排烟防火阚可与相关设备联锁控制。（阀门常闭有烟感时开启.280。关闭用于消防排烟系统（远控,常闭订货时需报内部尺寸长,宽排烟防火阀1.排烟防火阀平时呈常闭状态.火灾时烟感器通过控制中心发来信号输入DC24V后,执行机构电磁铁动作.阀门自动开启.启动排烟风机向外排烟.当阀门内温度达28OT时,熔断器动作.阀门关闭.起到防止火势沿风管矍延之用。阀门动作后远距离钢丝绳手动复位。2 .控制电压DC24V.微动开关接点容量为AC380V,3A.电磁铁动作电流为O.3A。3 .排烟防火阀可与相关设备联锁控制。（阀门常闭.有烟感时开启.280。关闭用于消防排烟系统（近控.常闭订货时需报内部尺寸长，宽全
14、自动排烟防火苗I,排烟防火阀平时呈常闭状态,火灾时烟感器通过控制中心发来信号输入DC24V后,执行机构电机动作,淘门自动开启,启动排烟风机向外排烟,当阀门内温度达2809时,熔断踞动作.陶门关闭,起到防止火势沿风管蔓延之用，阀门动作后电动复位。2 .控制电压DC24V.微动开关接点容量为AC380V.3A.电机动作电流为0.3A。3 .排烟防火阀可与相关设备联锁控制。（阀门常闭.有烟感时开启.28（）。关闭用于消防排烟系统（全自动.常闭订货时需报内部尺寸长宽排烟防火网1.排烟防火阀平时呈常开状态,可以通过控制中心输出24V电源使沏门关闭,或者当管道内温度达到28OT时,熔断器熔断.阀门自动关闭。阀门动作后手动复位。4 .排烟防火阚可与相关设备联锁控制。（阀门常开.280。关闭用于消防排烟系统（近控,常开订货时需报内部尺寸长,宽排烟防火阀（可远程控制1.排烟防火阀平时呈常开状态.可以通过控制中心输出24V电源使鲫门关闭.或者当管道内温度达到20C时.熔断器熔断.阀门自动关闭.
