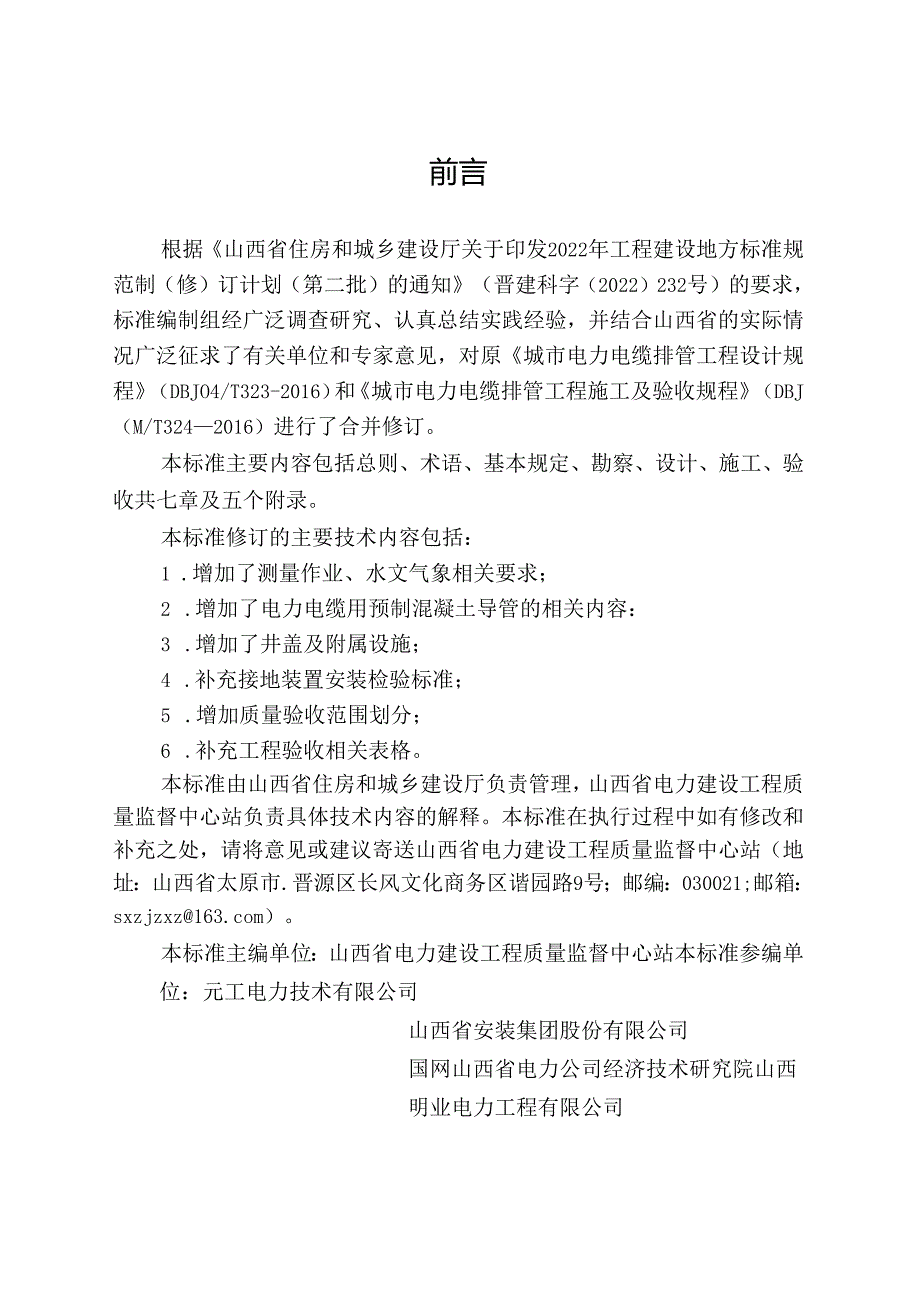

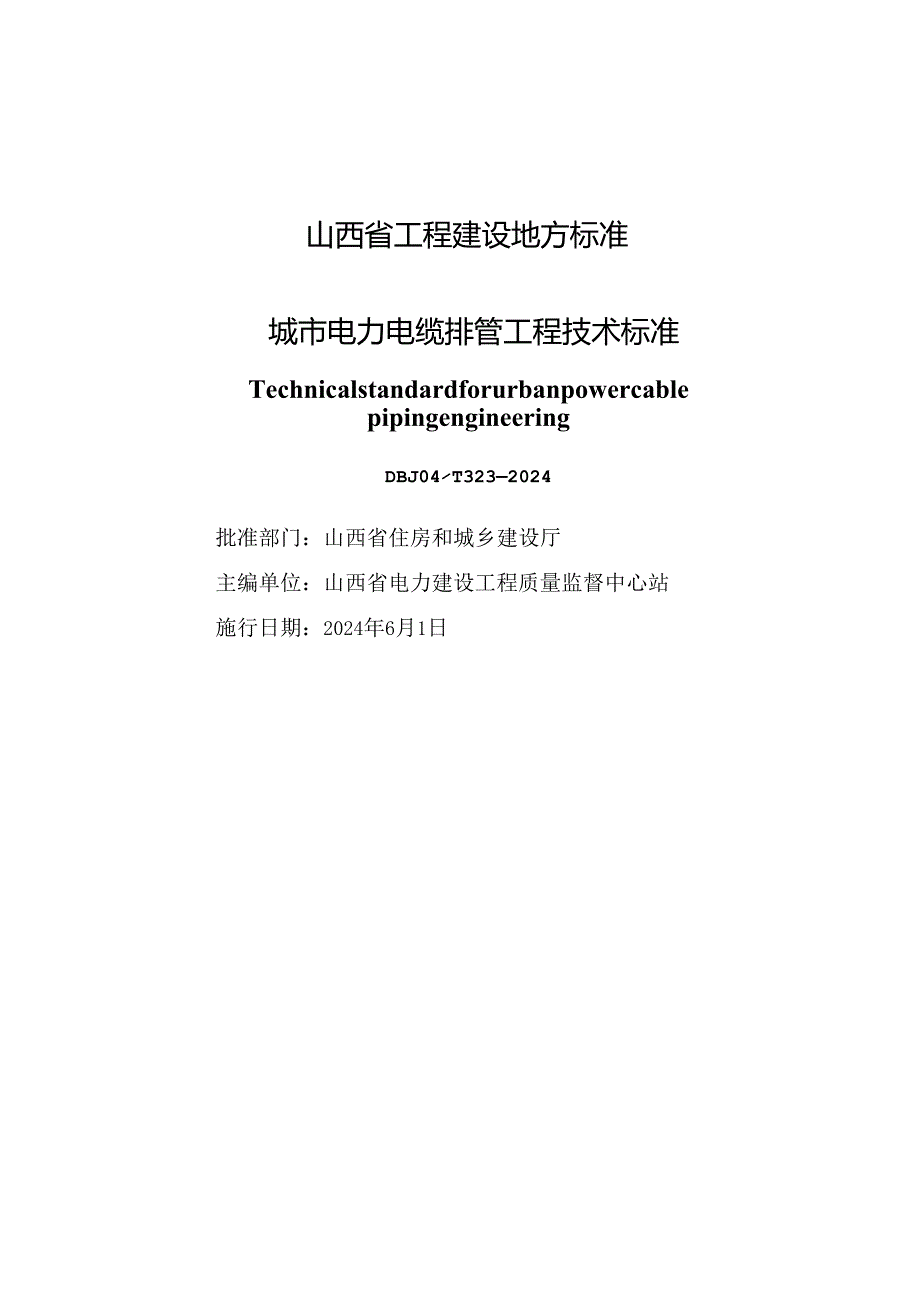

1、山西省工程建设地方标准城市电力电缆排管工程技术标准TechnicalstandardforurbanpowercablepipingengineeringDBJ04T3232024批准部门：山西省住房和城乡建设厅主编单位：山西省电力建设工程质量监督中心站施行日期：2024年6月1日前言根据山西省住房和城乡建设厅关于印发2022年工程建设地方标准规范制（修）订计划（第二批）的通知（晋建科字（2022）232号）的要求，标准编制组经广泛调查研究、认真总结实践经验，并结合山西省的实际情况广泛征求了有关单位和专家意见，对原城市电力电缆排管工程设计规程（DBJO4/T323-2016）和城市电力电缆排管
2、工程施工及验收规程（DBJ（M/T3242016）进行了合并修订。本标准主要内容包括总则、术语、基本规定、勘察、设计、施工、验收共七章及五个附录。本标准修订的主要技术内容包括：1 .增加了测量作业、水文气象相关要求；2 .增加了电力电缆用预制混凝土导管的相关内容：3 .增加了井盖及附属设施；4 .补充接地装置安装检验标准；5 .增加质量验收范围划分；6 .补充工程验收相关表格。本标准由山西省住房和城乡建设厅负责管理，山西省电力建设工程质量监督中心站负责具体技术内容的解释。本标准在执行过程中如有修改和补充之处，请将意见或建议寄送山西省电力建设工程质量监督中心站（地址：山西省太原市.晋源区长风文化

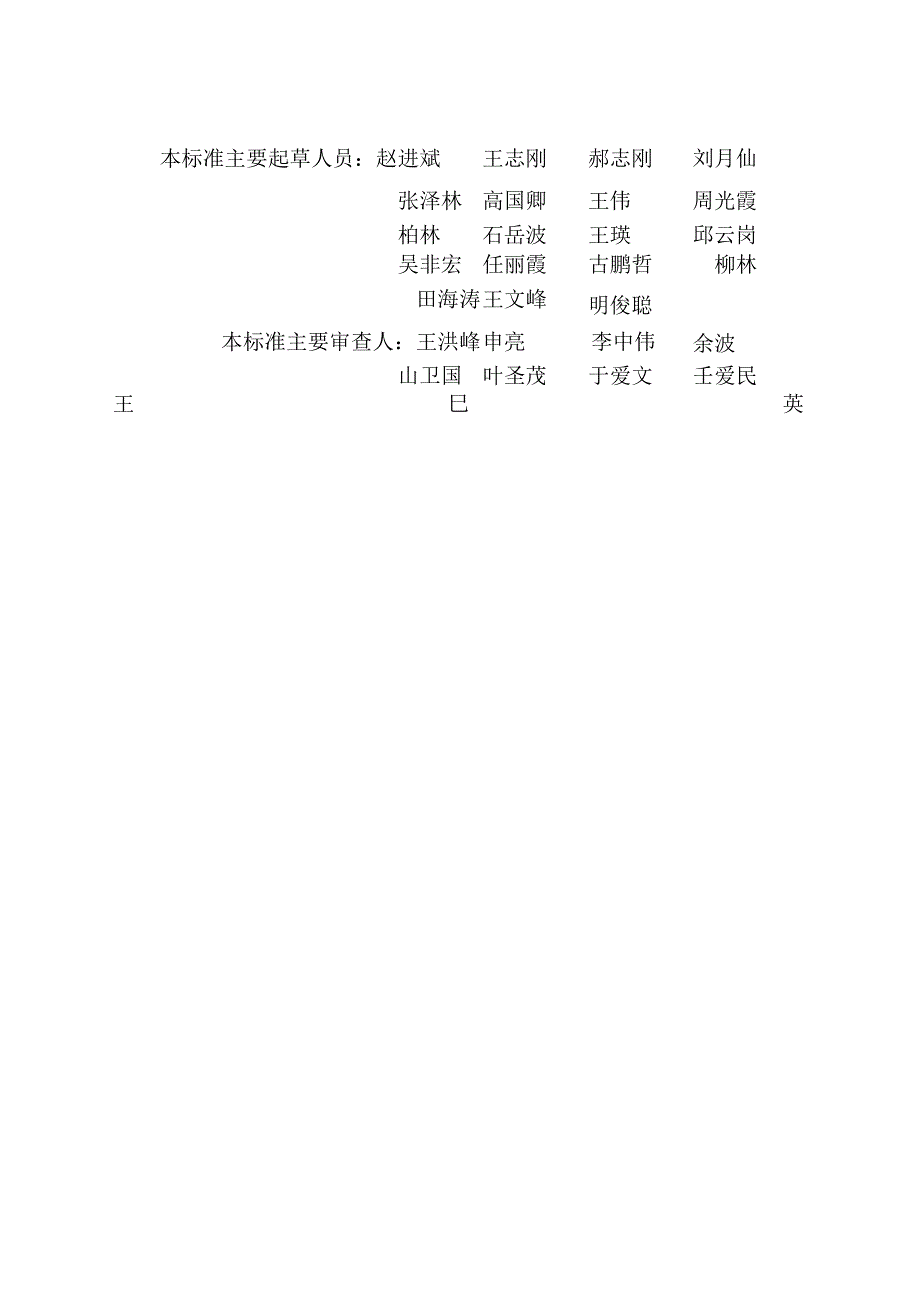

3、商务区谐园路9号；邮编：030021;邮箱：sxzjzxz）。本标准主编单位：山西省电力建设工程质量监督中心站本标准参编单位：元工电力技术有限公司山西省安装集团股份有限公司国网山西省电力公司经济技术研究院山西明业电力工程有限公司本标准主要起草人员：赵进斌王志刚郝志刚刘月仙张泽林高国卿王伟周光霞柏林石岳波王瑛邱云岗吴非宏任丽霞古鹏哲柳林田海涛王文峰明俊聪本标准主要审查人：王洪峰申亮李中伟余波山卫国叶圣茂于爱文壬爱民王巳英1总则12术语23基本规定44勘察54.1 一般规定54.2 测量54.3 地质勘察54.4 水文气象64.5 地下设施的探测64.6 勘察报告75设计85.1 管材选择85.2
4、 排管敷设95.3 排管支撑和固定115.4 工作井设计H5.5 工作井防水及排水125.6 工作井的接地125.7 井盖及附属设施136施工156.1 施工准备156.2 基础施工166.3 接地装置施工196.4 排管安装216.5 排管和工作井混凝土施工246.6 防水施工296.7 附属工程施工297验收327.1 一般规定327.2 质量验收范围划分327.3 工程验收要求33附录A排管容许最大管长的计算方法35附录B管道拉通验收记录表37附录C电力电缆排管工程分部分项工程划分表38附录D质量验收表39附录E隐蔽工程验收记录44本标准用词说明46引用标准名录47条文说明49Conte
5、nts1 General12 Terminology23 BasicRegulations44 EngineeringSurvey54.1 GeneralRegulations54.2 Measurement54.3 GeologicalSUrVey54.4 HydrologyandMeteorology64.5 DetectionofUndergroundFacilities64.6 Sun,eyReport75 Design85.1 PipeSelection85.2 Pipe1.aying95.3 PigeSugportandFixationIl5.4 WellDesign115.5 V
6、YatCrPrOOfingandDrauiageofWorkWelk125.6 GroundingofWorkWdls125.7 WellCoversandAncilIaiyFacilities136 Construction156.1 ConstructionPreparation156.2 FoundationConstruction166.3 ConstructionofGroundingDevices196.4 PipeInstallation216.5 ConcreteConstructionOfPipeArraysandWorkWells246.6 VVaterprfConstru
7、ction296.7 CoiietnictioiiofAnci1.1.eyWorks297 Acceptance327.1 GeneralProvisions327.2 DivisionofQualityAcceptanceScope327.3 AcceptanceofProject33Appendix A CalculationMCthodforMaximumAllowablePipe1.engthofPipeArrays35Appendix B PiPeIilIeConnectionAcceptanceRecordFonn37APPendiXCDivisionTableforSiibdiv
8、isionaIandSubdhisionalWorksofPowerCable1.ayingEngineering38Appendix D QualityAcceptanceForm39Appendix E AcceptanceRecordofConcealedWorks44ExplanationoftheWordingUsedinThisStandard461.istofQuotedStandards47ExplanationOfProvisions491.0.1为适应城市电力电缆工程建设快速发展的需要，规范电力电缆排管工程的勘察、设计和施工，统一勘察、设计、施工及验收标准，提升设计和施工技
9、术水平，保证工程建设质量和电网运行安全，制定本标准。1.0.2本标准适用于山西省行政区域内新建、扩建和改建城市电力电缆排管工程的勘察、设计、施工及验收。1.0.3电力电缆排管工程的勘察、设计、施工及验收，除应符合本标准外，尚应符合国家、行业和山西省现行有关标准的规定。2术语2.0.1地基处理foundationtreatment为提高地基的承载、抗渗能力，防止过量或不均匀沉陷，以及处理地基的缺陷而采取的加固、改进措施。2.0.2电缆导管（筒称导管）cableconduits用于保护电缆的各种钢管或塑料管。2.0.3电缆排管cableductbank排列并固定在一起的许多导管，电缆从管内通过。2
10、.0.4管枕pipepillows将导管与导管相互隔开，用于导管卡位和固定的专用托架。2.0.5工作并manhole专用于安置电缆接头等附件或供牵拉电缆作业所需的有盖坑式电缆构筑物。2.0.6接地装置earth-terminationsystem接地体和接地线的总和。2.0.7接地体（极）ea*thelectrode埋入地中并直接与大地接触的金属导体。2.0.8接地线earthingconductor与接地体连接用的在正常情况下不载流的金属导体。2.0.9集水井drainagesump具有一定容积和深度，用来汇集基坑来水，便于排出积水的设施。2.0.10氧指数oxygenindex是在规定条件
11、下，试样在氧氮混合气流中，维持平稳燃烧所需的最低氧气浓度以氧气所占体积的百分数表示。氧指数高表示材料不易燃烧，氧指数低表示材料易燃烧。2.0.11热阻系数thermalresistivity是导热材料对热流传导的阻碍能力，导热材料的热阻系数越大，则其对热传导的阻碍能力越强。2.0.12水平净距horizontalclearance工程管线外壁（含保护层）之间或管线外壁与建（构）筑物外边缘之间的水平距离。2.0.13垂直净距verticalCIearanCe工程管线外壁（含保护层）之间或工程管线外壁与建（构）筑物外边缘之间的垂直距离。2.0.14覆土深度earthdepth工程管线顶部外壁到地表
12、面的垂直距离。2.0.15电力电缆用预制混凝土导管Precastconcreteconduitsforelectriccable采用混凝土浇筑成型，配筋或不配筋，内部布置有用于电力电缆铺设的连通管孔的预制混凝土构件，简称电缆导管。2.0.16无筋混凝土电缆导管Precastunreinforcedconcreteconduitsforelectriccable采用素混凝土制作、没有钢筋骨架的电缆导管。2.0.17钢筋混凝土电缆导管Precastreinforcedconcreteconduitsforelectriccable有钢筋骨架的电缆多孔导管，俗称电力排管。2. 0.18柔性接头Fle
13、xiblejoint电缆导管的管节采用弹性密封圈或弹性填料密封连接的接头型式。2.1 .19刚性接头Rigidjoint电缆导管的管节采用砂浆等刚性材料密封连接的接头型式。2.2 .20变坡Variableslope是指在建筑施工中挖出来的坡不是斜直线，而是因坡度斜线距离长，为防止塌方，而设计的缓解台，坡线呈锯齿形上去的。3基本规定3. 0.1城市电力电缆排管工程的勘察、设计及施工应认真执行国家的建设方针和技术经济政策，符合安全可靠、技术先进、经济合理和节能环保的要求。3.0.2城市电力电缆排管工程勘察、设计及施工必须遵守国家有关国十.管理、环境保护、水十.保持等法律法规和强制性标准的规定，并
14、采用有效措施控制各种因素对环境造成的污染和危害。3.0.3城市电力电缆排管工程路径的选择，应按照政府主:管部门批准的城市总体规划，与城市.用地、城市.轨道、道路交通、地下空间等充分协调，综合考虑地形、地质、周围环境及电力网络总体规划等因素。3.0.4城市电力电缆排管工程设计应积极推广应用新技术、新材料、新设备和新工艺。3.0.5城市电力电缆排管工程宜与同通道其他管线同步设计、同步施工。3.0.6城市电力电缆排管工程设计应符合减少环境污染、减小能源消耗、产品和零部件可回收再生循环或者重新利用的绿色设计要求。3.0.7电力电缆排管工程的主体结构设计使用年限应为50年。4勘察4.1 一般规定4.1.
15、1 工程勘察应按照国家基本建设工作程序分阶段进行，可划分为可行性研究阶段勘察、初步设计阶段勘察和施工图设计阶段勘察三个阶段。4.1.2 工程勘察应广泛收集资料，根据不同设计阶段的任务和要求，采用先进技术和综合勘测方法，认真策划、精心实施、保障安全，做到设备可靠、数据准确、评价合理。4.1.3 勘察成果应符合国家现行标准工程勘察通用规范GB55017、工程测量通用规范GB55018、工程测量标准GB50026、电力工程电缆勘测技术规程D1./T5570.城市地下管线探测技术规程CJJ61等相关规定要求。4.1.4工程规模较小或电缆路径、路由方案已经确定时，可合并简化勘察阶段。当工程地质条件或周边环境复杂时，宜进行专项勘察。
