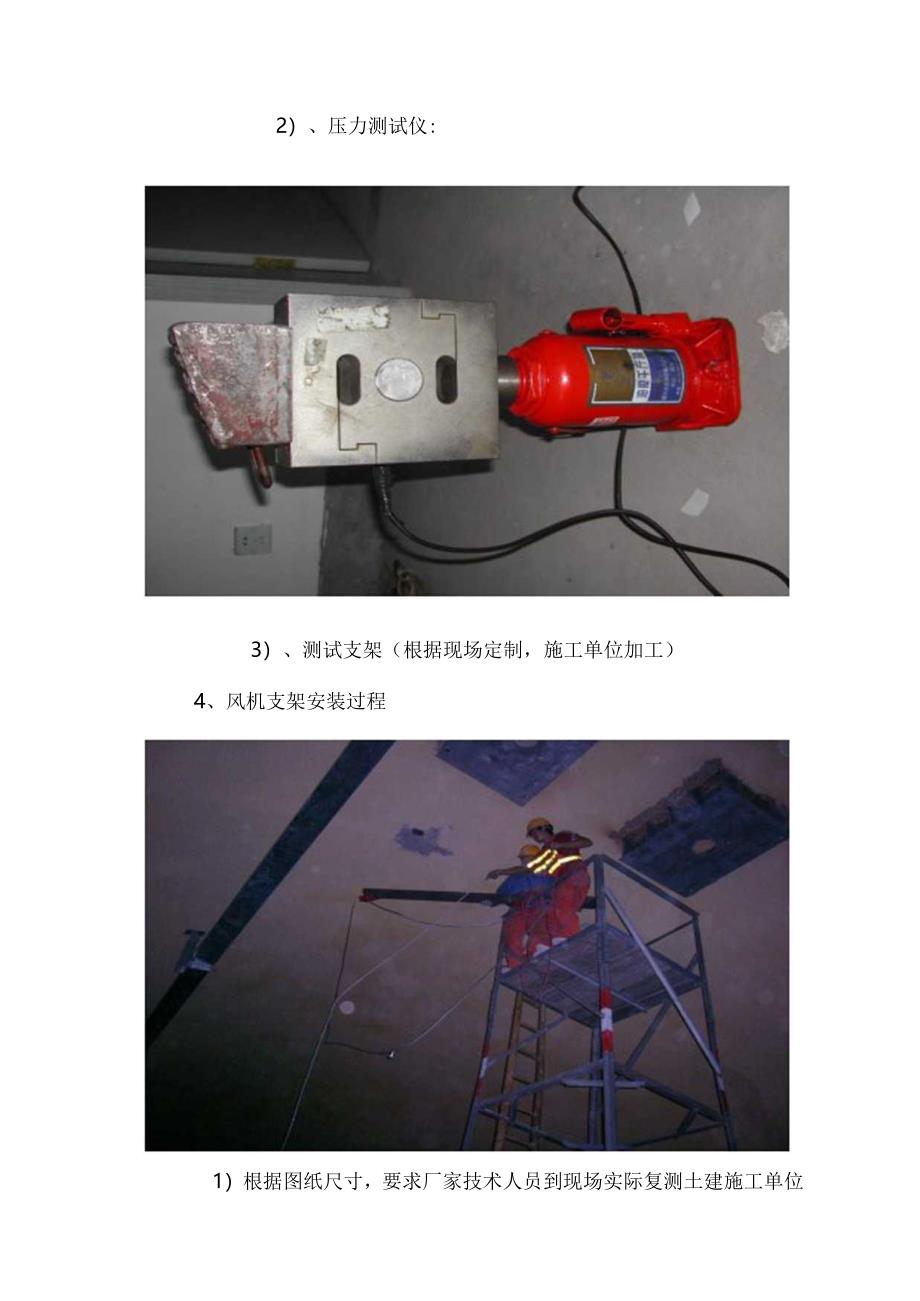

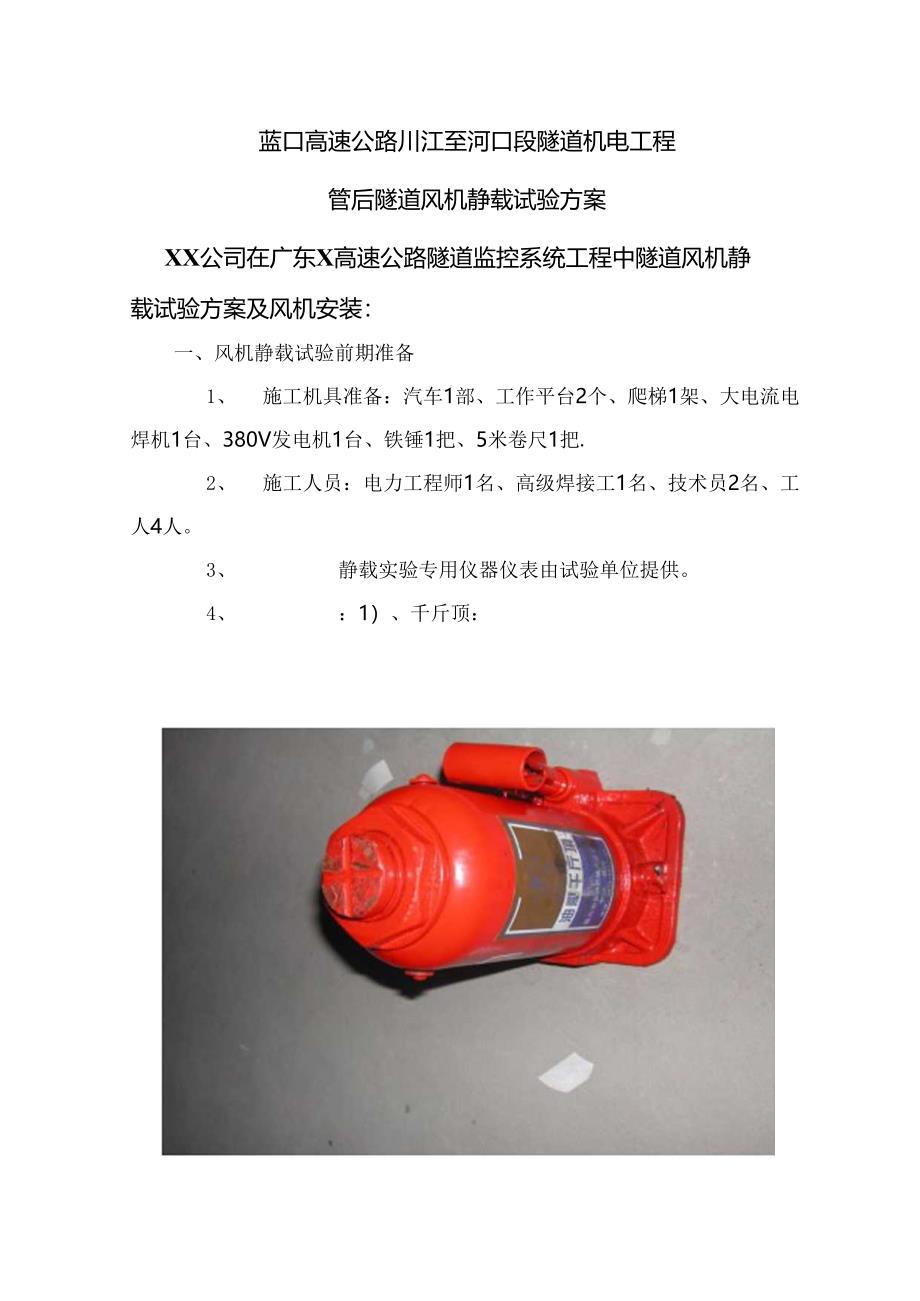

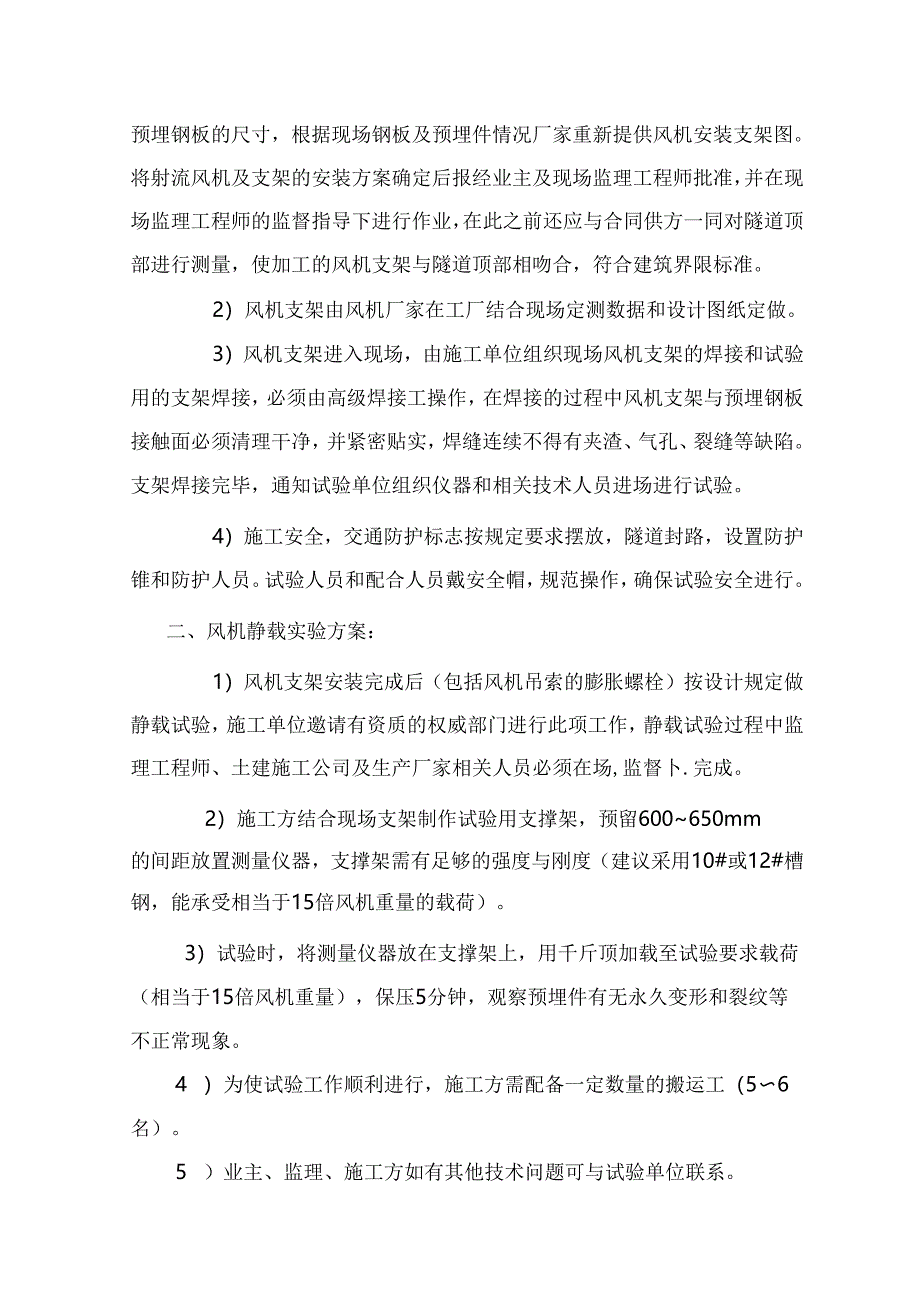

1、蓝口高速公路川江至河口段隧道机电工程管后隧道风机静载试验方案XX公司在广东X高速公路隧道监控系统工程中隧道风机静载试验方案及风机安装：一、风机静载试验前期准备1、 施工机具准备：汽车1部、工作平台2个、爬梯1架、大电流电焊机1台、380V发电机1台、铁锤1把、5米卷尺1把.2、 施工人员：电力工程师1名、高级焊接工1名、技术员2名、工人4人。3、 静载实验专用仪器仪表由试验单位提供。4、 ：1）、千斤顶：2）、压力测试仪:3）、测试支架（根据现场定制，施工单位加工）4、风机支架安装过程1）根据图纸尺寸，要求厂家技术人员到现场实际复测土建施工单位预埋钢板的尺寸，根据现场钢板及预埋件情况厂家重新提
2、供风机安装支架图。将射流风机及支架的安装方案确定后报经业主及现场监理工程师批准，并在现场监理工程师的监督指导下进行作业，在此之前还应与合同供方一同对隧道顶部进行测量，使加工的风机支架与隧道顶部相吻合，符合建筑界限标准。2）风机支架由风机厂家在工厂结合现场定测数据和设计图纸定做。3）风机支架进入现场，由施工单位组织现场风机支架的焊接和试验用的支架焊接，必须由高级焊接工操作，在焊接的过程中风机支架与预埋钢板接触面必须清理干净，并紧密贴实，焊缝连续不得有夹渣、气孔、裂缝等缺陷。支架焊接完毕，通知试验单位组织仪器和相关技术人员进场进行试验。4）施工安全，交通防护标志按规定要求摆放，隧道封路，设置防护锥
3、和防护人员。试验人员和配合人员戴安全帽，规范操作，确保试验安全进行。二、风机静载实验方案：1）风机支架安装完成后（包括风机吊索的膨胀螺栓）按设计规定做静载试验，施工单位邀请有资质的权威部门进行此项工作，静载试验过程中监理工程师、土建施工公司及生产厂家相关人员必须在场,监督卜.完成。2）施工方结合现场支架制作试验用支撑架，预留600650mm的间距放置测量仪器，支撑架需有足够的强度与刚度（建议采用10#或12#槽钢，能承受相当于15倍风机重量的载荷）。3）试验时，将测量仪器放在支撑架上，用千斤顶加载至试验要求载荷（相当于15倍风机重量），保压5分钟，观察预埋件有无永久变形和裂纹等不正常现象。4
4、）为使试验工作顺利进行，施工方需配备一定数量的搬运工（56名）。5 ）业主、监理、施工方如有其他技术问题可与试验单位联系。7）静载实验完成后，试验单位出具权威检测报告，将有关测试数据以报告形式上报监理工程师及业主批复。8）这期间可将风机的控制线穿入预埋管内并按规范作好预留。经过现场检验测试符合设计要求的射流风机在洞外地面将其与消声器及附件组装完成后，用汽车吊将其吊起放到升降平台作业车的自制固定架上临时固定，然后将其运往隧道内对应风机支架按照设计要求的标准用力矩扳手将其固定，同时将风机安全吊索装置并固定。随后进行风机的电气接线，做好接地保护线，绝缘测试、通电、试运行。9）隧道风机安装风机吊装准备就绪:风机吊装过程:风机安装到位:
