《DIN50602纯净度.docx》由会员分享，可在线阅读，更多相关《DIN50602纯净度.docx（11页珍藏版）》请在第壹文秘上搜索。

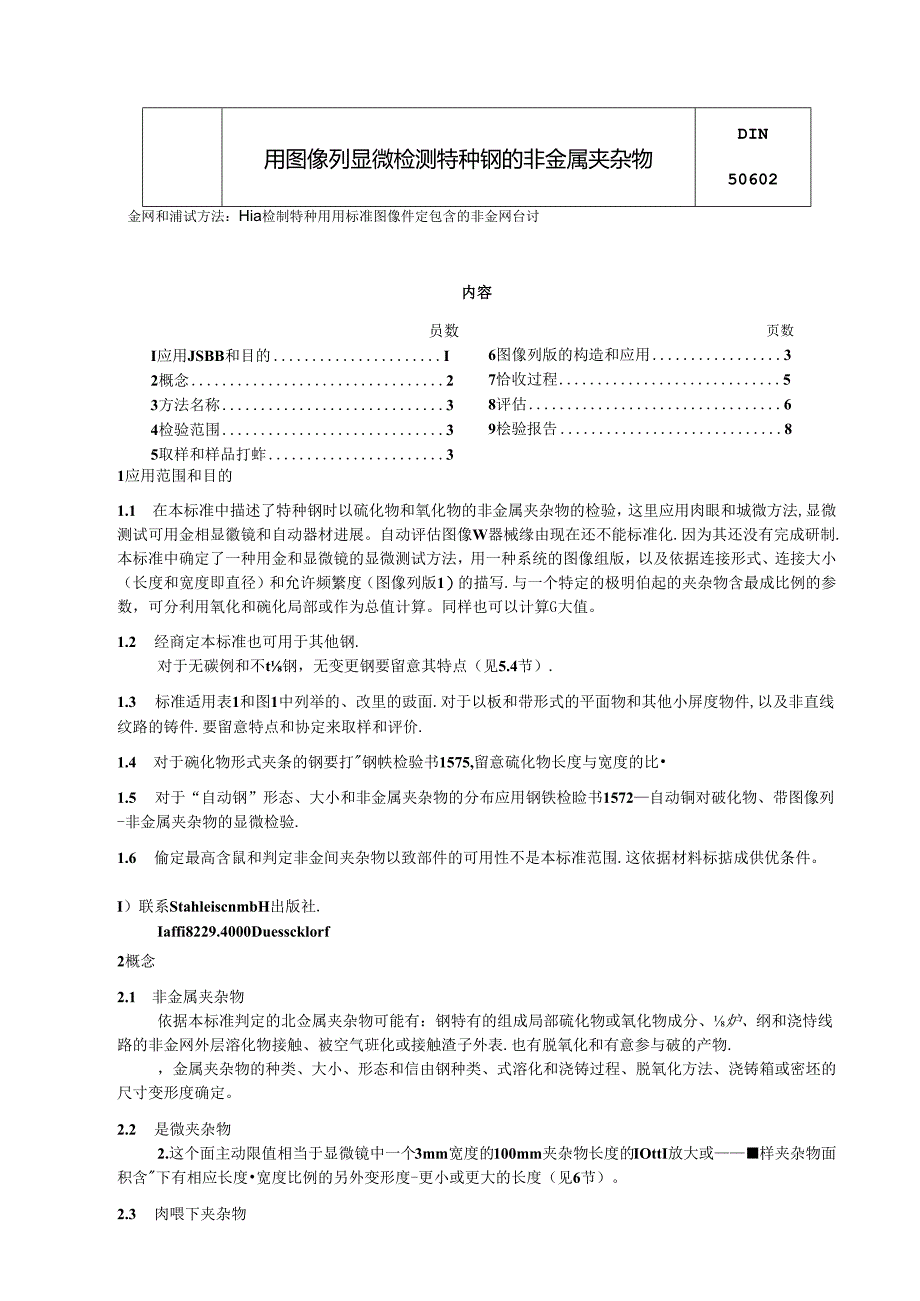

1、用图像列显微检测特种钢的非金属夹杂物DIN50602金网和浦试方法：Hia检制特种用用标准图像件定包含的非金网台讨内容员数I应用JSBB和目的I2概念23方法名称34检验范围35取样和样品打蚱3页数6图像列版的构造和应用37恰收过程58评估69桧验报告81应用范围和目的1.1 在本标准中描述了特种钢时以硫化物和氧化物的非金属夹杂物的检验，这里应用肉眼和城微方法,显微测试可用金相显徽镜和自动器材进展。自动评估图像W器械缘由现在还不能标准化.因为其还没有完成研制.本标准中确定了一种用金和显微镜的显微测试方法，用一种系统的图像组版，以及依据连接形式、连接大小（长度和宽度即直径）和允许频繁度（图像列版
2、1）的描写.与一个特定的极明伯起的夹杂物含最成比例的参数，可分利用氧化和碗化局部或作为总值计算。同样也可以计算G大值。1.2 经商定本标准也可用于其他钢.对于无碳例和不t钢，无变更钢要留意其特点（见5.4节）.1.3 标准适用表1和图1中列举的、改里的豉面.对于以板和带形式的平面物和其他小屏度物件,以及非直线纹路的铸件.要留意特点和协定来取样和评价.1.4 对于碗化物形式夹条的钢要打钢帙检验书1575,留意硫化物长度与宽度的比1.5 对于“自动钢”形态、大小和非金属夹杂物的分布应用钢铁检睑书1572自动铜对破化物、带图像列-非金属夹杂物的显微检验.1.6 偷定最高含鼠和判定非金间夹杂物以致部件
3、的可用性不是本标准范围.这依据材料标掂成供优条件。I）联系StahleiscnmbH出版社.Iaffi8229.4000Duesscklorf2概念2.1 非金属夹杂物依据本标准判定的北佥属夹杂物可能有：钢特有的组成局部硫化物或氧化物成分、炉、纲和浇恃线路的非金网外层溶化物接触、被空气班化或接触渣子外表.也有脱氧化和有意参与破的产物.，金属夹杂物的种类、大小、形态和信由钢种类、式溶化和浇铸过程、脱氧化方法、浇铸箱或密坯的尺寸变形度确定。2.2 是微夹杂物2.这个面主动限值相当于显微镜中一个3mm宽度的100mm夹杂物长度的IOttI放大或样夹杂物面积含下有相应长度宽度比例的另外变形度-更小或更

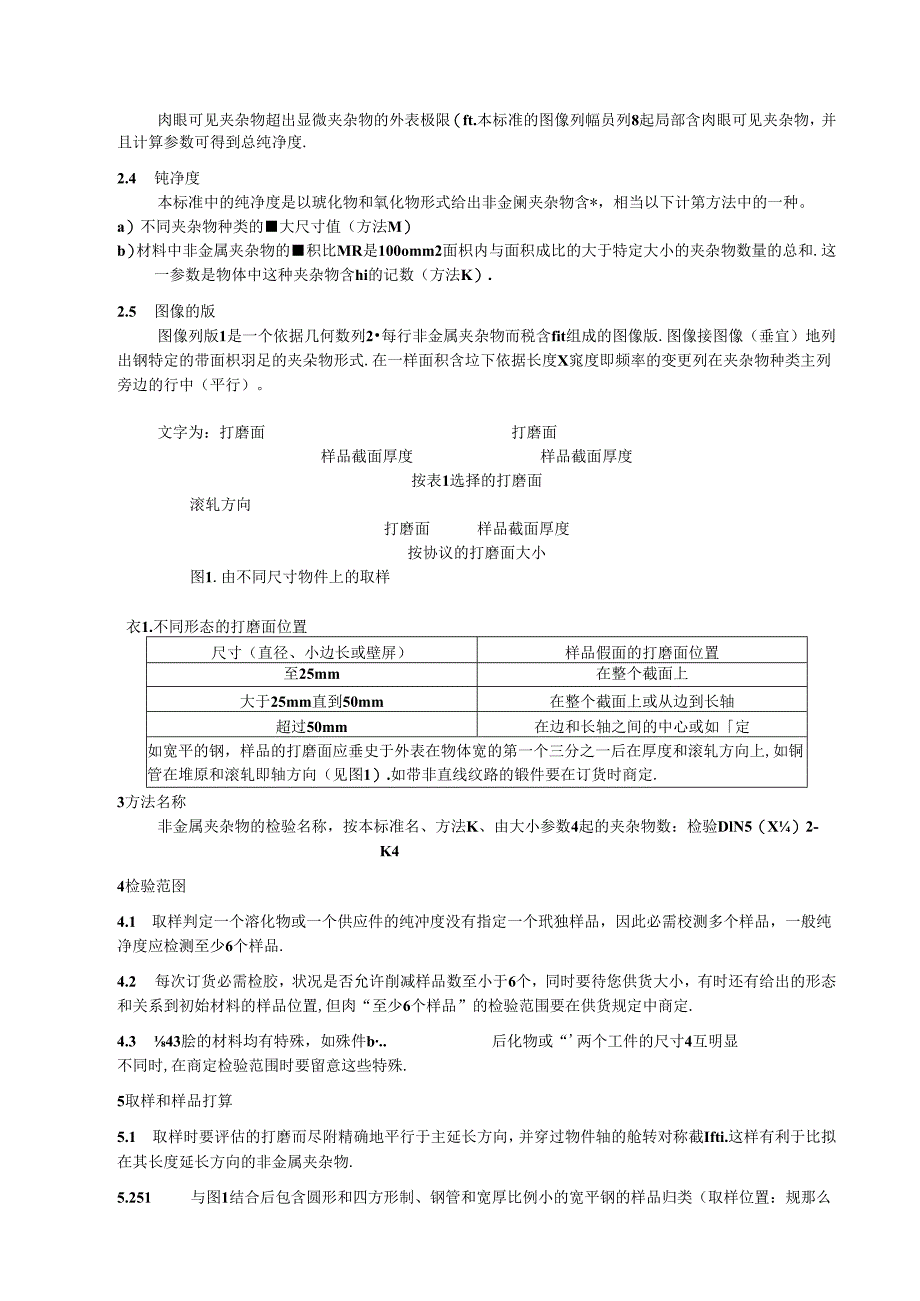

4、大的长度（见6节）。2.3 肉喂下夹杂物肉眼可见夹杂物超出显微夹杂物的外表极限（ft.本标准的图像列幅员列8起局部含肉眼可见夹杂物，并且计算参数可得到总纯净度.2.4 钝净度本标准中的纯净度是以琥化物和氧化物形式给出非金阑夹杂物含*，相当以下计第方法中的一种。a）不同夹杂物种类的大尺寸值（方法M）b）材料中非金属夹杂物的积比MR是100omm2面枳内与面积成比的大于特定大小的夹杂物数量的总和.这一参数是物体中这种夹杂物含hi的记数（方法K）.2.5 图像的版图像列版1是一个依据几何数列2每行非金属夹杂物而税含fit组成的图像版.图像接图像（垂宜）地列出钢特定的带面枳羽足的夹朵物形式.在一样面积
5、含垃下依据长度X窕度即频率的变更列在夹杂物种类主列旁边的行中（平行）。文字为：打磨面打磨面样品截面厚度样品截面厚度按表1选择的打磨面滚轧方向打磨面样品截面厚度按协议的打磨面大小图1.由不同尺寸物件上的取样衣1.不同形态的打磨面位置尺寸（直径、小边长或壁屏）样品假面的打磨面位置至25mm在整个截面上大于25mm直到50mm在整个截面上或从边到长轴超过50mm在边和长轴之间的中心或如定如宽平的钢，样品的打磨面应垂史于外表在物体宽的第一个三分之一后在厚度和滚轧方向上,如铜管在堆原和滚轧即轴方向（见图1）.如带非直线纹路的锻件要在订货时商定.3方法名称非金属夹杂物的检验名称，按本标准名、方法K、由大小

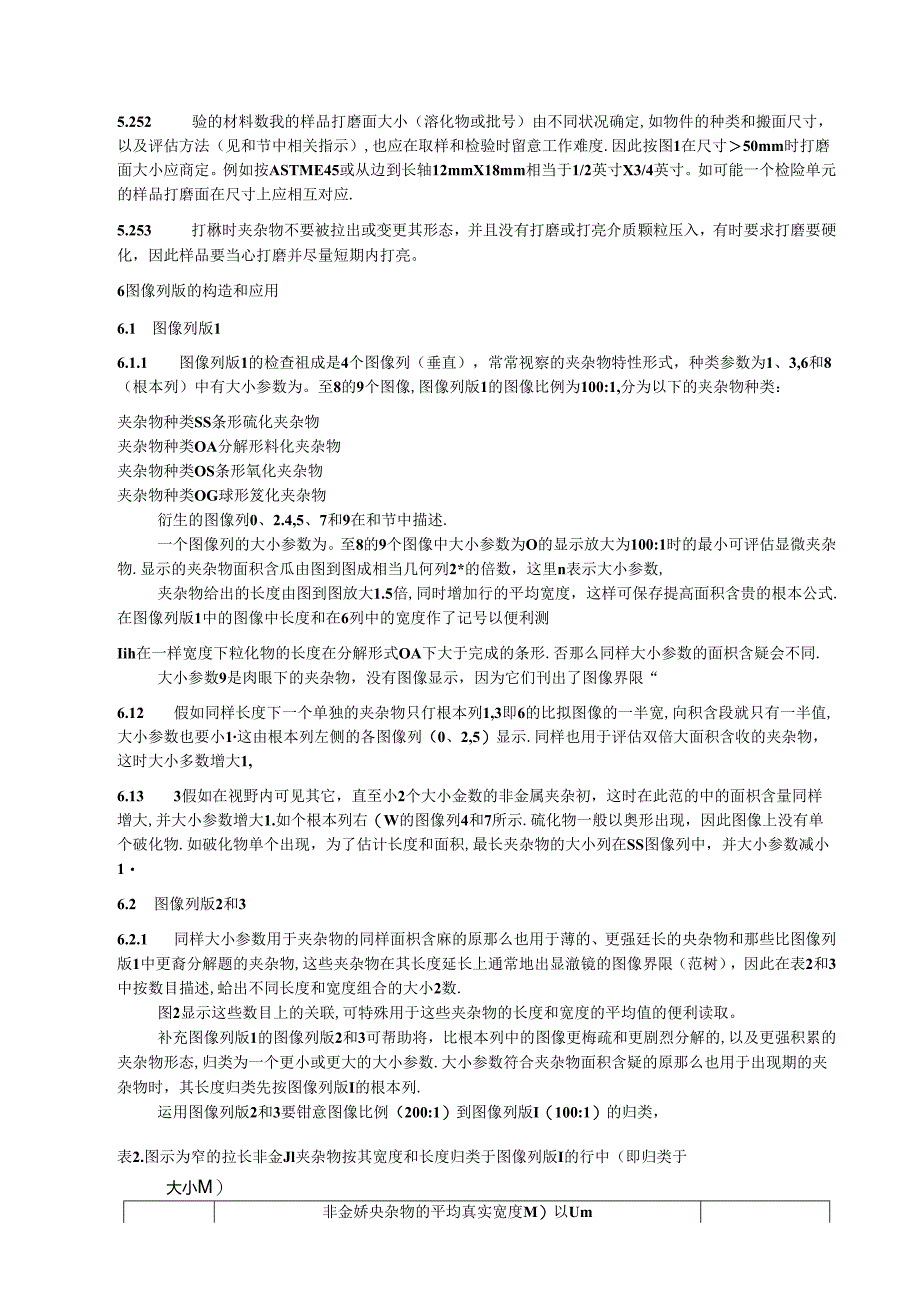

6、参数4起的夹杂物数：检验DlN5（X）2-K44检验范囹4.1 取样判定一个溶化物或一个供应件的纯冲度没有指定一个玳独样品，因此必需校测多个样品，一般纯净度应检测至少6个样品.4.2 每次订货必需检胶，状况是否允许削减样品数至小于6个，同时要待您供货大小，有时还有给出的形态和关系到初始材料的样品位置,但肉“至少6个样品”的检验范围要在供货规定中商定.4.3 43脍的材料均有特殊，如殊件b.后化物或“两个工件的尺寸4互明显不同时,在商定检验范围时要留意这些特殊.5取样和样品打算5.1 取样时要评估的打磨而尽附精确地平行于主延长方向，并穿过物件轴的舱转对称截Ifti.这样有利于比拟在其长度延长方向
7、的非金属夹杂物.5.251 与图1结合后包含圆形和四方形制、钢管和宽厚比例小的宽平钢的样品归类（取样位置：规那么5.252 验的材料数我的样品打磨面大小（溶化物或批号）由不同状况确定,如物件的种类和搬面尺寸，以及评估方法（见和节中相关指示）,也应在取样和检验时留意工作难度.因此按图1在尺寸50mm时打磨面大小应商定。例如按ASTME45或从边到长轴12mmX18mm相当于1/2英寸X3/4英寸。如可能一个检险单元的样品打磨面在尺寸上应相互对应.5.253 打楙时夹杂物不要被拉出或变更其形态，并且没有打磨或打亮介质颗粒压入，有时要求打磨要硬化，因此样品要当心打磨并尽量短期内打亮。6图像列版的构造
8、和应用6.1 图像列版16.1.1 图像列版1的检查祖成是4个图像列（垂直），常常视察的夹杂物特性形式，种类参数为1、3,6和8（根本列）中有大小参数为。至8的9个图像,图像列版1的图像比例为100:1,分为以下的夹杂物种类：夹杂物种类SS条形硫化夹杂物夹杂物种类OA分解形料化夹杂物夹杂物种类OS条形氧化夹杂物夹杂物种类OG球形笈化夹杂物衍生的图像列0、2.4,5、7和9在和节中描述.一个图像列的大小参数为。至8的9个图像中大小参数为O的显示放大为100:1时的最小可评估显微夹杂物.显示的夹杂物面积含瓜由图到图成相当几何列2*的倍数，这里n表示大小参数,夹杂物给出的长度由图到图放大1.5倍,同
9、时增加行的平均宽度，这样可保存提高面积含贵的根本公式.在图像列版1中的图像中长度和在6列中的宽度作了记号以便利测Iih在一样宽度下粒化物的长度在分解形式OA下大于完成的条形.否那么同样大小参数的面枳含疑会不同.大小参数9是肉眼下的夹杂物，没有图像显示，因为它们刊出了图像界限“6.12 假如同样长度下一个单独的夹杂物只仃根本列1,3即6的比拟图像的一半宽,向积含段就只有一半值,大小参数也要小1这由根本列左侧的各图像列（0、2,5）显示.同样也用于评估双倍大面积含收的夹杂物，这时大小多数增大1,6.13 3假如在视野内可见其它，直至小2个大小金数的非金属夹杂初，这时在此范的中的面枳含量同样增大,并
10、大小参数增大1.如个根本列右（W的图像列4和7所示.硫化物一般以奥形出现，因此图像上没有单个破化物.如破化物单个出现，为了估计长度和面积,最长夹杂物的大小列在SS图像列中，并大小参数减小16.2 图像列版2和36.2.1 同样大小参数用于夹杂物的同样面枳含麻的原那么也用于薄的、更强廷长的央杂物和那些比图像列版1中更裔分解题的夹杂物,这些夹杂物在其长度延长上通常地出显澈镜的图像界限（范树），因此在表2和3中按数目描述,蛤出不同长度和宽度组合的大小2数.图2显示这些数目上的关联,可特殊用于这些夹杂物的长度和宽度的平均值的便利读取。补充图像列版1的图像列版2和3可帮助将，比根本列中的图像更梅疏和更剧
11、烈分解的,以及更强积累的夹杂物形态,归类为一个更小或更大的大小参数.大小参数符合夹杂物面积含疑的原那么也用于出现期的夹杂物时，其长度归类先按图像列版I的根本列.运用图像列版2和3要钳意图像比例（200:1）到图像列版I（100:1）的归类，表2.图示为窄的拉长非金Jl夹杂物按其宽度和长度归类于图像列版I的行中（即归类于大小M）行（n）的参致：大小参数非金娇央杂物的平均真实宽度M）以Um面面含量（Ay）（放大100:Dmm22)235710平均真实长度（/）以mm0120.050.100.030.060.120.040.081243450.160.110.220.160.328163267864
12、128256在框中的数字对给出图象列版I中对应图像的例子）适用（这里也）A=2n.2）因为接近光学分解实力的极限，在这个大小范围内精确地给出夹杂物真实宽度已没有意义，表3.表2中给出的非金H夹杂物平均长度范BI行（n）的参非金网夹杂物的平均其实宽度（b）以Hm数：大小参数,)2357IO平均真实长度范困（/）以mm大于至大于至大于至大于至大于至大于至大于至012).0650.150.0220.045345678I）因为接近光学分解实力的极限，在这个大小范困内精确地给出夹杂物真实宽度己没有意义.（图见原件，文字为：）大小参数真实宽度此实长度图2.按表2和3的夹杂物真实宽度、口实长度和大小参数间的
13、关系6.2.2 图像列版2含两列（OA即OS和SS可视帮助来判定这些夹杂物的宽度.这里没有表示各个长度,曾需测值并按表2和3即图2中的所给归类于个大小参数.6.2.3 图像列版3的列用于常常出现的夹杂物的归类，与一个根本列的单独夹杂物相比,不仅要留意数肽和相互距离,还要留意全部非金属夹杂物的面积,还有其总延长长度，增加姣率时所属的数目给出要增大多少大小参数.6.2.4 球形夹杂物归类时，只要它没有在图像列版1中，很小、很大或很频繁出现的夹杂物，同样基于按夹杂物总长归类的原那么。6.3 为了较好的可视性和节约工作，足膨的练习下，检跪时可以只运用图像列版1中的根本列1、3、6和8,对较小的夹杂物厚
14、度、强的分解度和较声的频率可用图像列版2和3.即限于其图形，因为衍生的图像列0.2.4,5,7和9也只显示由“一个”大小参数的偏禹的评估例子,例如夹杂物的同样延长.7检脸过程7.1 打r样品用放大100：1的显微镜视察。这个放大比同样是图像列成#）的图示比例.视察即可用视力也可用投影到投影屏上的打磨图.视察区必需有图像列版1的比拟图同样大小（尽可能宜径80mm：直径75至80mm的区也允许）.相应的是通过觇力Iel或投影屏附制视察区于这一大小，娈视察很薄的夹杂物相应地在200:1的放大下工作。这放大比例与图像列版2和3的图示比例一样，2）本标准所附的图像列成1含相对原始版缩小比例为约1:3的图
15、像.它只能给出一个构造的慨图。刻实际评估要用比例为1:1的图像列版，可出自出版社BeuthVerhgGmbH1Burggrafen-Slrasse4-10.1000Berlin30.7.2 在归类个视察区的节金旧夹杂物时,依据图像列版1中的图像,有时补充图像列版2和3中与视察对庖的相关图像.这里相应地由可衡量的夹杂物的长度测fit或估计动身.7.2.1 评估时要特殊留意，图像列版1图像列O到6中大小参数为6.7和8的直.径.机察的非金属夹杂物的归类在这种状况下依据图像下的长度数值.如没有其他协定.更大长度的夹杂物（同样和更大厚度时）统一用参数9.7.2.2 如在一个视察区内不同种类和形态的夹杂物依据图像列版可很清楚地区分开，
