1、火力发电厂厂内ii信设计技术规定TheinnercommunicationdesigntechnicalcodeofthermalPowerPlantsDI./T504l5主单位I电力工业部西南电力设计院主G部门：电力工业部电力短划设计总院批准部门：电力工业部籁行日期I1996年5月1日中华人民共和国电力工业部关于发布火力发电厂厂内遢信设计技术规定电力行业标准的嫌知电技19963号M火力发电厂厂内通信设计技术规定电力行业标准，经申者通过，批准为举荐性标准，现予发布.标准编号为D1.T5（阳一95.自1996年5月I日起实施.请将执行中的问题和看法告电力部电力规划设计总院，并投送部标准化领导小组
2、办公室。1996年I月8日1总则火力发电厂（以下简林发电厂）的厂内通信设计，必需仔细执行国家的技术经济玫境及有关规范、规程，并应仔细总结施工和生产运行、管理问历，不断提高设计水平.在发电厂厂内通信工程设计中.应采纳定型产品.并应主动慎跑地、有步骤地采纳和推广经过试龄及签定的先进技术和设法。本规定适用于单台发电机殂的额定容量为50600MW的新建或扩建的发电厂厂内通信设计.发电厂厂内通信设计.应按发电厂组织机构、汽轮发电机组单机容Ift和台数以及电厂的限制方式、调度体制和生产工艺要求确定，井应考虑发电厂规划装机台数和容量，招有适当的发展余地。1.0.4发电厂厂内通信设计，应与电力系统通信设计要求
3、相适应.发电厂的通信主辅技术性用间,应满意电力系统通信本期和中、远期安装通信设施的要求.发电厂内设有系统通信的微波或光纤通信设茶时，宜和厂内通信、电力或波通信等设符合建在同一通信楼内.发电厂厂内通信应袋设下列主要设备：生产管理通信设盖：生产调度通信谀备.2中继方式发电厂厂内通信应一个厂安装一台生产管理电话交摭机。当一厂多站时，各站交换机间宜采纳全自动接续的中继方式.发电厂生产管理电话交换机与生产调度总机间,应谀有中继线连接.发电厂网控室（或主拄室）的生产调度总机至电力系统调度主管部门应有中维线连接.就发电厂生产管理交换机的用户而言，发电厂至市话局的通信，应分为限制性用户（呼出、呼入I可时实行限
4、制）和非限制性用户两种，其限利性用户的数家可按交换机容M的30%50%确定.发电厂至市话局的中维方式，视工程洋细状况可采纳用户小交换机（呼出应全自动接线.呼入可设话务台转接）或占市话统一编号资源的中维方式。进入市内电话局的中继畿束设计宜按下列规定：交换设备的容依在50线以内,中维践数在5对以下时，采纳双向中维方式：交换设备的容量在50线及以上，中继线数大于5对时,采纳单向中维或部分双向、部分单向的混合中绑方式：交换设备的容M在500战以上，中继践数大于37对时，采纳总向中继方式。发电厂至市话同中雒血数fit应按非限制用户数的8%IO%取定或按话务fit大小核定.发电厂到电力系统主管局的交换机间
5、,应有中继线连接.若建立或通过电力系统专用通信网时，其中维方式（含中维局向、中第戏致量及接口技术条件等）应按工程详细要求确定。远离电厂的生活区设有交换机时，与电厂厂内交换机间应有中继我连接，发电厂至长话局的中维方式，可经由市话局转接或在部分非限制性用户中采纳长话直拨.3生产管理通信发电厂厂内通信应设置一台生产管理电话交换机设备,该设备并应兼作生产调度通信的备用。交换机程式的选择要求原则：对于电力系统专用通信网络中的发电厂.若该发电厂属于通信网的交换局,则交换设备的机里应符合电力系统通信网规划设汁的统一要求.所选机型的技术条件应符合当地市话进网要求，电厂生产管理通信用电话交换机的程式，可依据发电
6、机组容麻、i殳备等详细状况，果纳时分制或空分制程控交换机.当发电厂有扩建的可能性时，应选择能增容的系列配套交换机设需，发电厂厂内生产管理电话交换机的容敢（不包括生活区），应按发电厂的管理体制、人以编制、自动化水平、规划装机台数和容量来选择：机组容量为125Mw及以下时可按5（）线为基础.再考虑每台机组增加50线.机姐容量为2OO3OOMW时，可按70线为基础,再考虑每台机组增加70线。机组容收为600MW时,可按90线为基硼,再按好台机组增加90%发电厂生活区通信，应参照YD,T2（）0X*城市住宅区和办公楼电话通伯设施设计标准*要求执行。远离电厂的生活区，在当地市话局不能满意对外通信要求时，

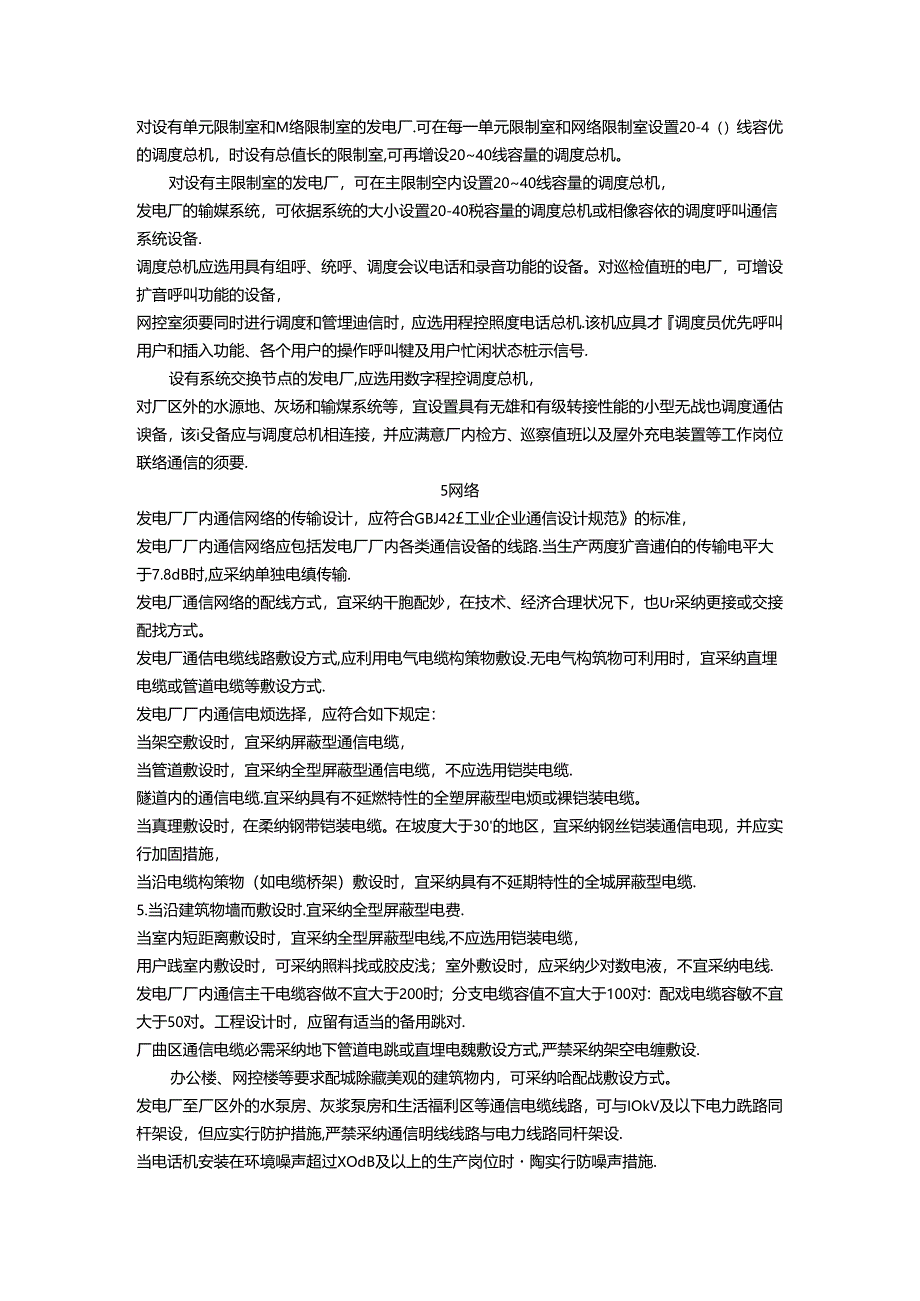

7、可考虑设置生活区交换机设备：若生活区设在厂前区或旁边时电厂交领机容量宜与生活区合并考虑.总配戏架（箱）的容优可按电话交换机、调度总机、载波机和出入中维线等端口设备总容量的1.52倍确定。4生产网度通伯对设有单元限制室和M络限制室的发电厂.可在每一单元限制室和网络限制室设置20-4（）线容优的调度总机，时设有总值长的限制室,可再增设2040线容量的调度总机。对设有主限制室的发电厂，可在主限制空内设置2040线容量的调度总机，发电厂的输媒系统，可依据系统的大小设置20-40税容量的调度总机或相像容依的调度呼叫通信系统设备.调度总机应选用具有组呼、统呼、调度会议电话和录音功能的设备。对巡检值班的电厂
8、，可增设扩音呼叫功能的设备，网控室须要同时进行调度和管埋迪信时，应选用程控照度电话总机.该机应具才调度员优先呼叫用户和插入功能、各个用户的操作呼叫犍及用户忙闲状态桩示信号.设有系统交换节点的发电厂,应选用数字程控调度总机，对厂区外的水源地、灰场和输煤系统等，宜设置具有无雄和有级转接性能的小型无战也调度通估谀备，该i殳备应与调度总机相连接，并应满意厂内检方、巡察值班以及屋外充电装置等工作岗位联络通信的须要.5网络发电厂厂内通信网络的传输设计，应符合GBJ42工业企业通信设计规范的标准，发电厂厂内通信网络应包括发电厂厂内各类通信设备的线路.当生产两度犷音逋伯的传输电平大于7.8dB时,应采纳单独电
9、缜传输.发电厂通信网络的配线方式，宜采纳干胞配妙，在技术、经济合理状况下，也Ur采纳更接或交接配找方式。发电厂通佶电缆线路敷设方式,应利用电气电缆构策物敷设.无电气构筑物可利用时，宜采纳直埋电缆或管道电缆等敷设方式.发电厂厂内通信电烦选择，应符合如下规定：当架空敷设时，宜采纳屏蔽型通信电缆，当管道敷设时，宜采纳全型屏蔽型通信电缆，不应选用铠奘电缆.隧道内的通信电缆.宜采纳具有不延燃特性的全塑屏蔽型电烦或裸铠装电缆。当真理敷设时，在柔纳钢带铠装电缆。在坡度大于30的地区，宜采纳钢丝铠装通信电现，并应实行加固措施，当沿电缆构策物（如电缆桥架）敷设时，宜采纳具有不延期特性的全城屏蔽型电缆.5.当沿建
10、筑物墙而敷设时.宜采纳全型屏蔽型电费.当室内短距离敷设时，宜采纳全型屏蔽型电线,不应选用铠装电缆，用户践室内敷设时，可采纳照料找或胶皮浅；室外敷设时，应采纳少对数电液，不宜采纳电线.发电厂厂内通信主干电缆容做不宜大于200时；分支电缆容值不宜大于100对：配戏电缆容敏不宜大于50对。工程设计时，应留有适当的备用跳对.厂曲区通信电缆必需采纳地下管道电跳或直埋电魏敷设方式,严禁采纳架空电缠敷设.办公楼、网控楼等要求配城除藏美观的建筑物内，可采纳哈配战敷设方式。发电厂至厂区外的水泵房、灰浆泵房和生活福利区等通信电缆线路，可与IOkV及以下电力跣路同杆架设，但应实行防护措施,严禁采纳通信明线线路与电力
11、线路同杆架设.当电话机安装在环境噪声超过XOdB及以上的生产岗位时陶实行防噪声措施.当电话机安装在某些特别环境下的生产岗位时，应依据须要实行相应防潮、防爆,防粉尘污染等防护措施，6电源发电厂厂内通信设备所褥沟+电源，应由能自动切换的、牢靠的、来自不同厂用电母线段的双回路沟通电源供电.发电厂厂内通信设备所衡H流电源，应设1-2级通信专用而电池祖，并按下列原则确定：当选用Iffl替电池时,用置两套整流器.其中一套为主用，并具有干脆供电功能:另一套为备用兼充电,以全浮充方式供电.当选用2组蓄电池时,配置两食整流器.当厂内通信设备与系统通信设爸安装在同建筑物内时，交、口,流供电电源系统在符合技术条件下
12、，应合并考虑.交、直流配电屏及蓄电池组的容量,应按发展所需最大负荷确定.蓄电池组的放电时间按Ih考虑。宜流馈电系统的全程鼓大压降取值，应符合下列要求：M）V直通电源不得大于1.6V-48V电流电源不得大于2-3V.24V直通电源不得大于1.8Vo直流电源的脓动电压伯应符合下列要求：24V基础电源的脉动电压值不应大于2.4XIOV（衡，K）.48V基础电源的脓动电压值不应大于2.0X1（尸V（衡重）.6OV基础电源的脉动电质值不应大于2.4IO3V（f）.7接地发电厂厂内通信谀备应设捏工作接地和爱妒接地.厂内通信站各机房内应有环形接地母线-各机房的环形接地母线应相互连接.并应就近引接至全厂总接地
13、悔I：.引接线不应少于两条.厂内通信电源室引入的380V沟通零线，应与接地母线连接。机房内的沟通电力级应有金属外皮或敷设在金属管内，宜流工作接地要求：迪伯设备各负直流电源的正极“+在电源侧和通信设备网均应干脆接地.各机房出流惯电线应解蔽.屏蔽层两端应接地.进入机房的音笏电统应选用屏蔽型电缆，电缆两端屏蔽层均应接地。对于铠装电缆在进入机房前，应将铠带与价觥层同时接地。通信设备的下列金rt部分应做爱护接地：交换机、调度总机等通信设备的能屈机架（框）；总足纹架、保安配税箱（枢）的金展骨架利金阑保安器排等：通信专用交、直流配电屏,整流器等金属件架：电费的金属外皮和屏蔽层。各设;的爱护接地必需由单独的接
14、地线与接地母规相连接,严禁在根接地线中申接几个须要接地的设备.当电力系统微波站与厂内通信站设在同构筑物内时,微波站和厂内通信站应就近分别与发电厂总接地网均压相连。时于引入到发电厂的音频电缆i,当可Ife将发电厂接地网的高电位引向厂外，或厂外的低电位引向厂内时，应实行爱护措施，金属电缆中未用的线对，应在终端配税架上接地.网录A本规定用词说明执行本规定条文时，要求严格程度的用词，说明如下，以便在执行中区分对待。Al表示很严格，非这样不行的用词；正面词采纳“必需”：反面词采纳“严禁工A2表示严格，在正常状况下均应这样做的用词：正面词采纳“应”：反面词采纳“不应”或“不得”.A3对表示允许梢有选择，在
15、条件许可时首先应这样做的用词：正面词采纳“宜”或“可”；反面词-般采纳“不宜，条文中指定应按其它有关标准，规范执行时，写法为“应符合规定”或“应按执行朗加说明：主编单位：电力工业部西南电力设计院主要编制人员：赵卫东火力发电厂厂内通佶设计技术规定DITT504195条文说明1总则系原“火力发电厂厂内通信设计技术规定”（以下简称规定）第条的怪改条文.“必衡仔细执行国家的技术羟济政策”，修l为：“必需仔细执行国事的技术经济政翁及有关现程、规他”.系原规定第条的修改条文.本规定修改后的适用范困与“火力发电厂设计技术规程”（以卜简称大火规）相一样，即由原单台汽轮发电机组的额定容Ift12-300MW,修改为50600Mw的新建或扩建的发电厂厂内通怙设计.分原规定第l03条的色改补充条文.“并应与电力系统通信设计相适应1取消，另列为单独一条.在本期工程设计中，条文中强调了“并应考虑发电厂规划装机台数和容崎，留有适当的发展余地”.系新增条文.近年来，电力系统通信快速发展。电力载波、微波、光纤等大部分系统通信终端设符，是安装在发电厂,其主轴技术性房间在电路路由允许的条
