1、前言I范围I2规范性引用文件I3检测人员I4检测设釜15准备工作26检测27法陷的定量和评定38记录39检测报告3Pft录A（规范性）轴瓦超声检测对比试块4附录B（资料性）轴网超出检测参考试块5附录C（资料性）反射I可波6本文件按照GB/T1.12020（标准化工作导则第1部分：标准化文件的结构和起草规则给出的现则起草。木文件的某些内容仍可能涉及专利，本文件的发布机构不承担识别这些专利的也任e本文件代替DlT297-2011汽轮发电机合金轴瓦超声波检测,与D1./T297-20U相比，主要变化如下：一一更改了标准名称为汽轮发电机合金轴瓦超声检测：修改了适用范附：更改了规范性引用文件：更改了检测
2、人员、检测设备、检测准备：照除了检测工艺：更改了缺陷的定居和评定,轴瓦超声检测对比试块、反射回波：一一删除了轴瓦超泡波检测记录和报告.本文件由中国电力企业联合会提出.本文件由电力行业电站金属材料标准化技术委员会（MTTC23）归口.本文件起草单位：西安热工研究院有限公司、安徽华图电力科技有限公司、山东瑞洋模具有限责任公司、浙江有诸陵中发轴瓦有限公司本文件主要起草人：蔡晖、李东江、李增利、侯召堂、王爽、忠瑞、王维东、许国林、王瞧、秦承睇、赵仑、殷洋，本文件首次发布H期为2011年,本次为第一次慵订.本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，10076

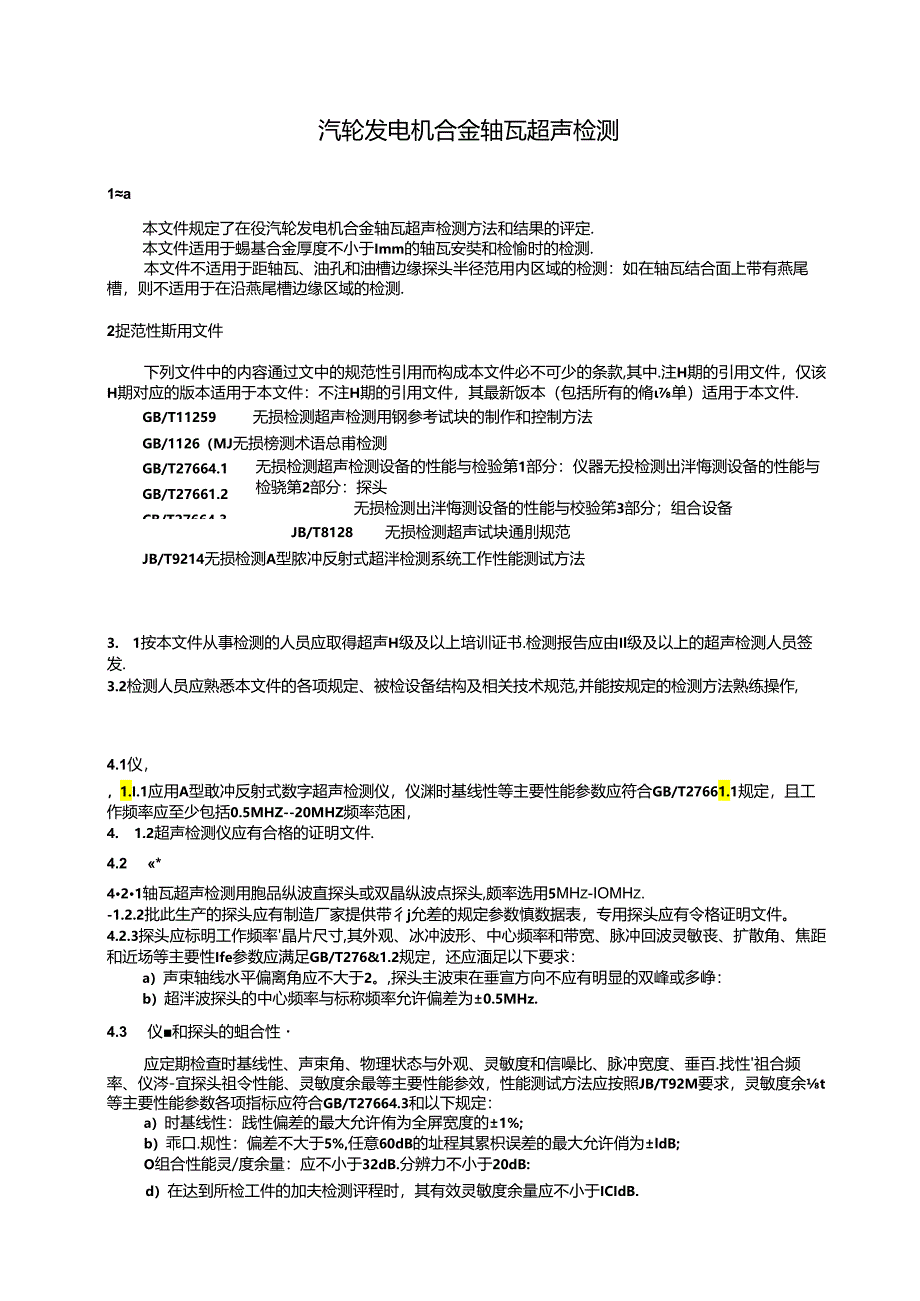

3、1）汽轮发电机合金轴瓦超声检测1a本文件规定了在役汽轮发电机合金轴瓦超声检测方法和结果的评定.本文件适用于蜴基合金厚度不小于Imm的轴瓦安奘和检愉时的检测.本文件不适用于距轴瓦、油孔和油槽边缘探头半径范用内区域的检测：如在轴瓦结合面上带有燕尾槽，则不适用于在沿燕尾槽边缘区域的检测.2捉范性斯用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款,其中.注H期的引用文件，仅该H期对应的版本适用于本文件：不注H期的引用文件，其最新饭本（包括所有的脩单）适用于本文件.GB/T11259无损检测超声检测用钢参考试块的制作和控制方法GB/1126（MJ无损榜测术语总甫检测GB/T27664
4、.1GB/T27661.2CB/T27664.3无损检测超声检测设备的性能与检验第1部分：仪器无投检测出泮悔测设备的性能与检骁第2部分：探头无损检测出泮悔测设备的性能与校验笫3部分；组合设备JB/T8128无损检测超声试块通刖规范JB/T9214无损检测A型脓冲反射式超泮检测系统工作性能测试方法3. 1按本文件从事检测的人员应取得超声H级及以上培训证书.检测报告应由Il级及以上的超声检测人员签发.3.2检测人员应熟悉本文件的各项规定、被检设备结构及相关技术规范,并能按规定的检测方法熟练操作,4.1仪，1.I.1应用A型敢冲反射式数字超声检测仪，仪渊时基线性等主要性能参数应符合GB/T27661
5、.1规定，且工作频率应至少包括0.5MHZ-20MHZ频率范困，4. 1.2超声检测仪应有合格的证明文件.4.2 *421轴瓦超声检测用胞品纵波直探头或双晶纵波点探头,颇率选用5MHz-IOMHz.-1.2.2批此生产的探头应有制造厂家提供带彳j允差的规定参数慎数据表，专用探头应有令格证明文件。4.2.3探头应标明工作频率晶片尺寸,其外观、冰冲波形、中心频率和带宽、脉冲回波灵敏丧、扩散角、焦距和近场等主要性Ife参数应满足GB/T276&1.2规定，还应湎足以下要求：a）声束轴线水平偏离角应不大于2。,探头主波束在垂宣方向不应有明显的双峰或多峥：b）超泮波探头的中心频率与标称频率允许偏差为0.
6、5MHz.4.3 仪和探头的蛆合性应定期检查时基线性、声束角、物理状态与外观、灵敏度和信噪比、脉冲宽度、垂百.找性祖合频率、仪涔-宜探头祖令性能、灵敏度余最等主要性能参效，性能测试方法应按照JB/T92M要求，灵敏度余t等主要性能参数各项指标应符合GB/T27664.3和以下规定：a）时基线性：践性偏差的最大允许侑为全屏宽度的1%;b）乖口.规性：偏差不大于5%,任意60dB的址程其累枳误差的最大允许俏为ldB;O组合性能灵/度余量：应不小于32dB.分辨力不小于20dB:d）在达到所检工件的加夫检测评程时，其有效灵敏度余量应不小于ICIdB.4. 4试块4.4. 1检测用试块包括标准试块、对
7、比试块和参考试块.4.4.2标准试块,用CSK-IA试块,对仪器、探头及其系统性能进行测试。4.4.3对比试块,用于时基线性及检刈过敏度的调整,用ZChSnSbI1-6巴氏合金加工，应符合GB/TI1259和JB/T8428的规定，见附录A.4.4. I模拟试块,用于合金与基体结合良好或结合不良的回波波形对比；试块的外形结构、材料和声学特性、表面状况应与被检工件相同或相近，制作应符合（出/111259和m48428的规定：见时MB.4.6合剂4.5. 1耦合剂应具有良好的透声性能和润湿能力，且对工件无扭伤，易清理，可选择甘油（丙三醉）、化学浆相（PH值型中性）、机油或专用耦介剂等，-1.5.2
8、实际检测工作中用的福合剂应与程测系统设,和校准时的福合剂相同。5濯鲁工作5.1ami*5.1.1检测曲应了解设招的名称.轴瓦结构类型、材防、规格等：应查阅制造厂出厂和安装时有关质崎资料，服役状况、服役时间、历次检测结果等资料，5.1.2检测面应光洁、无油污等影响检测旗敬的异物，5.1.3超声检测前应进行目视检交。5.1.4对被检轴瓦进行嫔号，编号应具有唯一性及可追溯性.5. 2头逸撵应根据被检箱瓦合金层的厚度和曲率，选择探头的算率、晶片尺工时应的声束会聚中心深度。探头尺寸应与检测面耦合良好。宜使用的探头见表1.表1推荐使用的探头合金厚度（Tm探头选择探头频率Mllz晶片尺寸run1-15双品直
9、探头5442-882NI单品百探头5-10P85.3时k线性的IIUI5.3.1双品宜探头：探头置于对比试块找出被检轴反合金相同或相近厚度的矩形槽最强反射波，将其时她线调整为满刻度2040%,5.3.2单晶出探头：探头置于与被检轴瓦结合良好区域.找出基体底而最强反射波,将其时基线调整为满刻度40%。54ttiN员轴度的M54.1探头置于对比试块，找出被检轴瓦合金相同或相近厚度的矩形槽最强反射波，滑整为80波高后，双晶直探头增益3dB6dB,单品宜探头增益4dB-8dB,5.I.2检刈他国内最大声程处的检测欠限度不应低于荧光屏满刻度的20%6M6.1检测的在合金表面进行.6.2扫伤速度应不超过1
10、00nnVs.6.3典型的反射网波见资料性附录C.6.4检刈结束后设爵的校准和史核6.4. 1校准和狂核应在标准试块和对比试块上进行.6.4.2祗次检测结束前或连续检测时间超过4小时，应进行卜列女核：a）时基线性复核,如发现时基级性偏差大于耀时，对发现洪陷的轴瓦应曳新检测.b）检测阻敏度或核，如检测灵敏度下降大于或等于2dB.应对检测结果进行双检；如检测员敏度上升大于或等于2dB,应时所有记录的缺陷进行曳新评定.TtMM定和评定7.1He的定量7.1.1应按照本文件进行检测结果的评定，只计入不小于晶片50%面枳的结合处缺陷。7.1.2应用半波高度法（-6dB法）测量缺陷的边界，相邻缺陷之间的间
11、距不大于10mm时,视为连线缺陷,间距计入缺陷长度内.7. 1.3凡判定为结合不良时.均应视为缺陷测量其面枳.7.1 .4如衬背材料中发现缺陷,应在检测报告中注明。7.2 缺陷的评定7.2.1缺陷的评级见表2,衣2缺陷评级映陷组别结合而单个缺陷面积不大于（W112全他缺陷所占面枳不大于%OOI1.b1Ill1.bIVIab2V1.Sb5注：若单个缺陷面积所占的百分比大于表中规定全部映陶所占面枳允许的百分比时，用后者评领：b的单位是n11,指价向轴瓦或推力瓦的宽度：1.i=O.7511m;1.2=2r11n;l.j=Irrni.7.2.2缺陷评定承我区域应为I级合格，其它区域应为In级合格，浮：
12、MJ径向林凡.节教荷为垂直向下时,承较区域为6（120范国内的滑动去向.8记录怔次检测应做好原始记录，应详细记录依测结果，至少应包括下列信息：a）委托单位;b）受检部件：名称、编号、材质、规格等：c检测设备：探伤仪、探头、试块：d1用工之参数：执行标准、表面状况和检测灵敏度等：e）缺陷的详细参数：缺陷的大小，位置及分布示意图：D检测人员的签名及日期.94M报告轴瓦的超出桧测报告应包括如下内衣：a）依据的标准：b）轴瓦规格、材料、合金层厚度：C）超声波探伤仪鞭号、编号、探头规格：d）检测灵Ift度、检测范围；c）缺陷状况、缺陷评级：f）检测人员、检测日期.WA(规范性)轴瓦超声构测对比试块A.1
13、时比试块轴反对比试块，简称ZI-HJ试块,其形状和尺寸如图A.1所示。的位为富米图A.I轴瓦对比试块A.2技术要求(1)试块材料为ZChSnSb116内部应无缺陷；(2)试块外形垂亘度、平行度0.05mm:试块尺寸及映陷位置尺寸公差0.lmm,t测向粗校便不超过1.6um.其氽而粗糙度不超过&2um.(3)试块的其他制作要求应符合川/T8428的规定，钱计破部门检定合格，WB（资料性）轴瓦超声检测模拟试块Bj例试块轴瓦超声检测I参考试块简称ZW-1.轴瓦超声波检测H参考试块简称ZW-II.其形状和尺寸见图B.I、图B2所示，B.2技术襄求D试块材料衬背材料:35,内部应无缺陷合金材料：ZGiS
14、rtSbI1-6衬背厚度：i*R=300nn时,T=50mn;当R=Ia）mm时,T=80mn,2）试块ZW-I和Zw-II中的I蒯为结合良好区域,【I侧为结合不良区域，3）试块外形垂直度、平行度0.05mm;试块尺寸公差0.lmm,检测面相地度不超过1.6口m,其余而相粒衣不超过3.2um4）试块的其他制作要求应符合JB/T8428的规定.用量C（资料性）反射回波C.1探头反豺圜波”,；WHmm:结仆良好合金层存度1mm：结合不良图C3合金层必僮5mm反射I川波合金层厚度IOmm:结合良好合金层厚度IOmm:结合不良图C4合金层厚度10mm反射回波合金层厚度15mm:结合良好合金层厚度15mm:结合不良图C5合金层厚度15mm反射回波C2双探头反射回波由晶直探头检刈不同合金层厚度结合不良反射回波见图C.6、图C.7、图C.8、图C.9、图CIOyC.6合金层厚度1r11n:结合不良图C.7合金层厚衣3mm:结合不良
