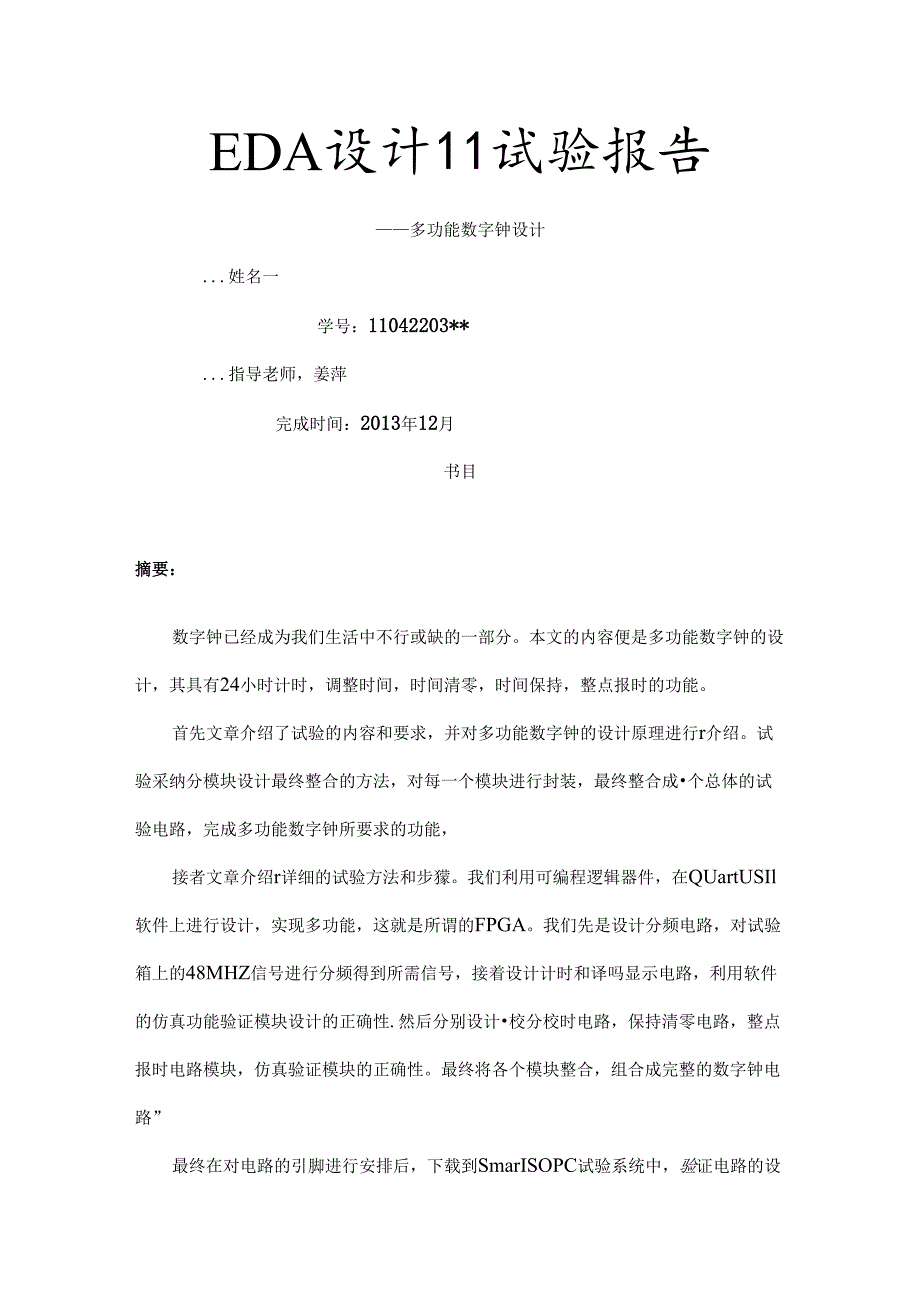

1、EDA设计11试验报告多功能数字钟设计.姓名一学号：11042203*.指导老师，姜萍完成时间：2013年12月书目一、试验内容与要求5二、电路设计原理5三、各子模块设计71、脉冲信号发生电路72、计时电路103、译码显示电路154、校分（时）电路165、保持电路和清零电路186,整点报时电路187、最终的时钟电路19四、调试仿真和编程下载20五、试验总结21附录、参考文献23摘要：数字钟已经成为我们生活中不行或缺的一部分。本文的内容便是多功能数字钟的设计，其具有24小时计时，调整时间，时间清零，时间保持，整点报时的功能。首先文章介绍了试验的内容和要求，并对多功能数字钟的设计原理进行r介绍。试
2、验采纳分模块设计最终整合的方法，对每一个模块进行封装，最终整合成个总体的试验电路，完成多功能数字钟所要求的功能，接者文章介绍r详细的试验方法和步獴。我们利用可编程逻辑器件，在QUartUSIl软件上进行设计，实现多功能，这就是所谓的FPGA。我们先是设计分频电路，对试验箱上的48MHZ信号进行分频得到所需信号，接着设计计时和译吗显示电路，利用软件的仿真功能验证模块设计的正确性.然后分别设计校分校时电路，保持清零电路，整点报时电路模块，仿真验证模块的正确性。最终将各个模块整合，组合成完整的数字钟电路”最终在对电路的引脚进行安排后，下载到SmarISOPC试验系统中，验证电路的设计是否正确。关键词

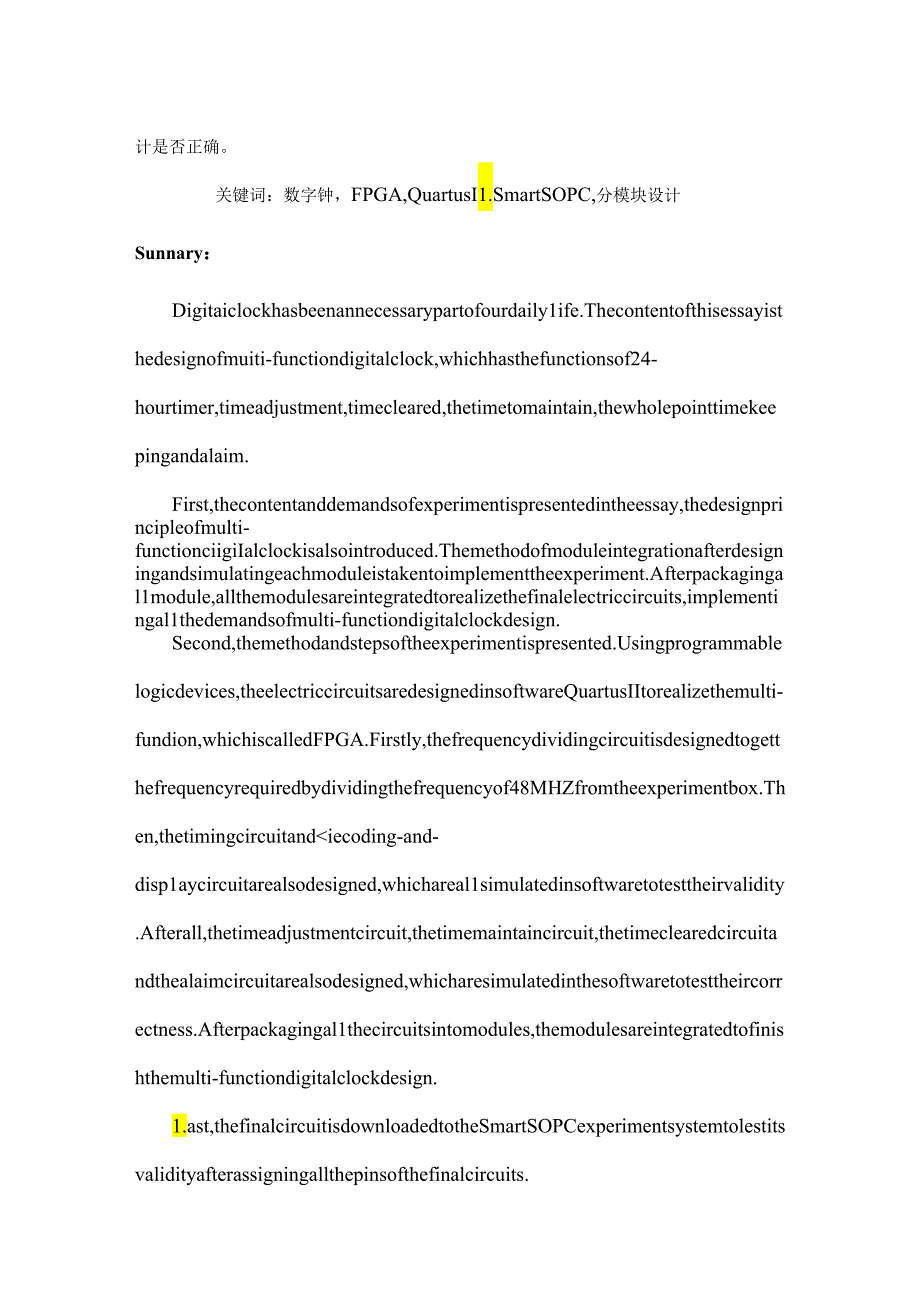

3、：数字钟，FPGA,QuartusI1.SmartSOPC,分模块设计Sunnary：Digitaiclockhasbeenannecessarypartofourdaily1ife.Thecontentofthisessayisthedesignofmuiti-functiondigitalclock,whichhasthefunctionsof24-hourtimer,timeadjustment,timecleared,thetimetomaintain,thewholepointtimekeepingandalaim.First,thecontentanddemandsofexperi
4、mentispresentedintheessay,thedesignprincipleofmulti-functionciigiIalclockisalsointroduced.Themethodofmoduleintegrationafterdesigningandsimulatingeachmoduleistakentoimplementtheexperiment.Afterpackagingal1module,allthemodulesareintegratedtorealizethefinalelectriccircuits,implementingal1thedemandsofmu
5、lti-functiondigitalclockdesign.Second,themethodandstepsoftheexperimentispresented.Usingprogrammablelogicdevices,theelectriccircuitsaredesignedinsoftwareQuartusIItorealizethemulti-fundion,whichiscalledFPGA.Firstly,thefrequencydividingcircuitisdesignedtogetthefrequencyrequiredbydividingthefrequencyof4
6、8MHZfromtheexperimentbox.Then,thetimingcircuitandiecoding-and-disp1aycircuitarealsodesigned,whichareal1simulatedinsoftwaretotesttheirvalidity.Afterall,thetimeadjustmentcircuit,thetimemaintaincircuit,thetimeclearedcircuitandthealaimcircuitarealsodesigned,whicharesimulatedinthesoftwaretotesttheircorre
7、ctness.Afterpackagingal1thecircuitsintomodules,themodulesareintegratedtofinishthemulti-functiondigitalclockdesign.1.ast,thefinalcircuitisdownloadedtotheSmartSOPCexperimentsystemtolestitsvalidityafterassigningallthepinsofthefinalcircuits.Keyirordszdigitalclock,lPGA,Quaitus11,SinartSOPC.pointsmodulede

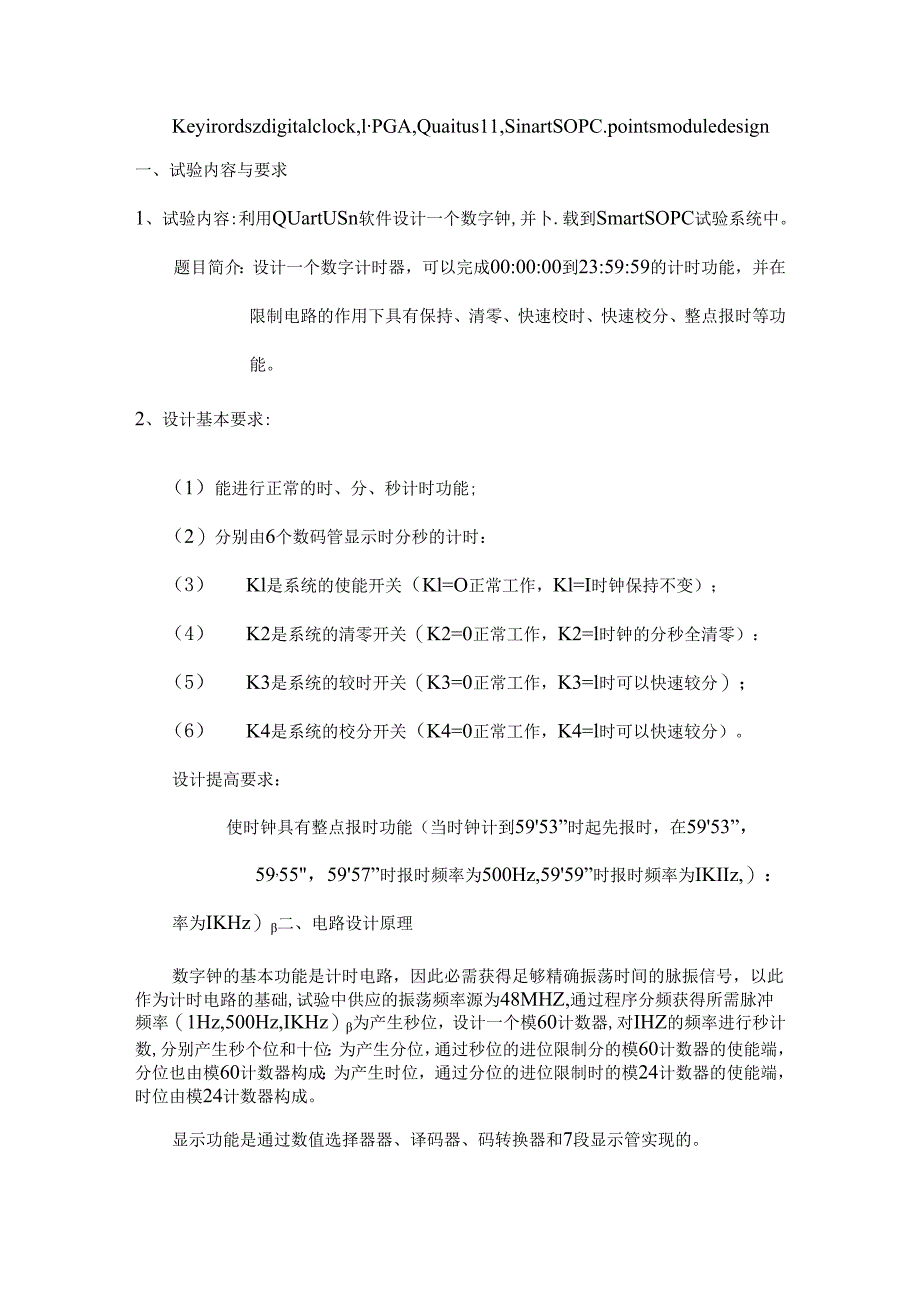

8、sign一、试验内容与要求1、试验内容:利用QUartUSn软件设计一个数字钟,并卜.载到SmartSOPC试验系统中。题目简介：设计一个数字计时器，可以完成00:00:00到23:59:59的计时功能，并在限制电路的作用下具有保持、清零、快速校时、快速校分、整点报时等功能。2、设计基本要求:（1）能进行正常的时、分、秒计时功能;（2）分别由6个数码管显示时分秒的计时：（3） Kl是系统的使能开关（Kl=O正常工作，Kl=I时钟保持不变）；（4） K2是系统的清零开关（K2=0正常工作，K2=l时钟的分秒全清零）：（5） K3是系统的较时开关（K3=0正常工作，K3=l时可以快速较分）；（6）
9、 K4是系统的校分开关（K4=0正常工作，K4=l时可以快速较分）。设计提高要求：使时钟具有整点报时功能（当时钟计到5953”时起先报时，在5953”，59,55，5957”时报时频率为500Hz,5959”时报时频率为IKIIz,）：率为IKHz）二、电路设计原理数字钟的基本功能是计时电路，因此必需获得足够精确振荡时间的脉振信号，以此作为计时电路的基础,试验中供应的振荡频率源为48MHZ,通过程序分频获得所需脉冲频率（1Hz,500Hz,IKHz）为产生秒位，设计一个模60计数器,对IHZ的频率进行秒计数,分别产生秒个位和十位：为产生分位，通过秒位的进位限制分的模60计数器的使能端，分位也由
10、模60计数器构成：为产生时位，通过分位的进位限制时的模24计数器的使能端，时位由模24计数器构成。显示功能是通过数值选择器器、译码器、码转换器和7段显示管实现的。校分校时功能由防抖动开关（D触发器）、逻辑门电路实现。其基本原理是通过逻辑门电路限制分计数器的使能端，当校分校时开关断开时，使能端由低位计数器供应：当按下校分校时开通时，分计数器的使能端处于高电平，使计数器在IHZ脉冲驱动下可快速计数。为实现稳定调整时,采纳防抖动开关（由D触发器实现）克椒开关接通或断开过程中产生的一串脉冲式振动。保持功能是通过逻辑门和防抖动开关（由D触发器实现）限制秒计数器的使能端实现的。正常状况卜.，开关不影响秒计
11、数器的使能端即秒正常计数，当按下开关后，使能端为低电平，秒计数器处于不工作状态从而实现计时保持功能。清零功能是通过限制计数电路模块的清零端的凹凸电平来实现的。只需使清零开关按卜时计时模块内各个模块计数器的清零端均接入有效电平，而清零开关接低电平常各清零端均为无效状态。整点报时功能可以通过红1合逻辑电路实现。当计数器的各位呈现特定的电平常，可以选通特定的与门和或门，将指定的频率信号送入蜂鸣器中，实现在规定的时刻以指定频率发音报时。图1各单元功能简述：1、脉冲信号发生器：为计时电路供应计数时钟脉冲，须要产生出一个秒脉冲，即振荡频率为IHZ的脉冲信号;为报时电路供应500Hz、IKHZ的信号：为校分
12、（时）电路供应IHz的信号：为闹钟电路供应IKlIz的信号。由于试脸板上只能供应频率为48MH的系统时钟信号，所以首先要将系统时钟进行分频才能得到相应频率的时钟信号。电路由48分频电路，5000分频电路和2分频电路组合封装而成，形成48V的分频电路。2、计时电路:完成00时00分00秒23时59分59秒的计时功能。利用多片十进制计数器74160组成模24和模60的计数器，作为数字钟的小时、分和秒。3、译码显示电路：通过显示译码器7447和译码器74138的作用使计数器的输出端信号在六个1.ED数码管分别故示时十位、时个位、分十位、分个位、秒十位与秒个位。显示译码器7447选择七段数再管的7个段
13、码,译码器74138选择数码管的位码，通过IKIIz的高频率输入实现动态显示。4、校分（时）电路:引入IHZ的脉冲信号干脆在分（时）位计数，实现快速校分（时）的功能，并由开关分别限制。5、清零电路：随意时刻通过开关实现手动清零；实现开机自动清零；显示时间到23时59分59秒时电路自动清零。6、保持电路：通过开关限制时、分、秒各位均保持在当前状态，不随输入脉冲信号改变。7、整点报时电路:分别在各小时的59分53秒，59分55秒，59分57秒三个时刻报出一个频率为51211z的低音，在59分59秒报出一个频率为IKHz的高音。三、各子模块设计1、脉冲信号发生电路试验所需的信号频率为IKHZ,500
14、IIZ和IlIZ,而试验箱上供应的信号的频率为48MHZ,分频电路将试验箱供应的48MHZ的频率分频成IHz（供计数时钟）,500llz,IKIIz（供整点报时用）,详细电路如下所示：模48分频电路其输出的IMHZ波形如下图所示:4fenpiCikout：St封装后模块为：；：:模100o/100O1分频电路其输出波形IHZ如图所示:j100OfcnpMClkout1000封装后模块为：(3)2分频电路利用JK触发器连接成T触发器，形成一个2分频电路。如下图所示:其输出波形如图所示:(4)脉冲信号发生电路总分频设计电路tepnctOutlhzout500hzoutlkhz封装后模块为：nst2
