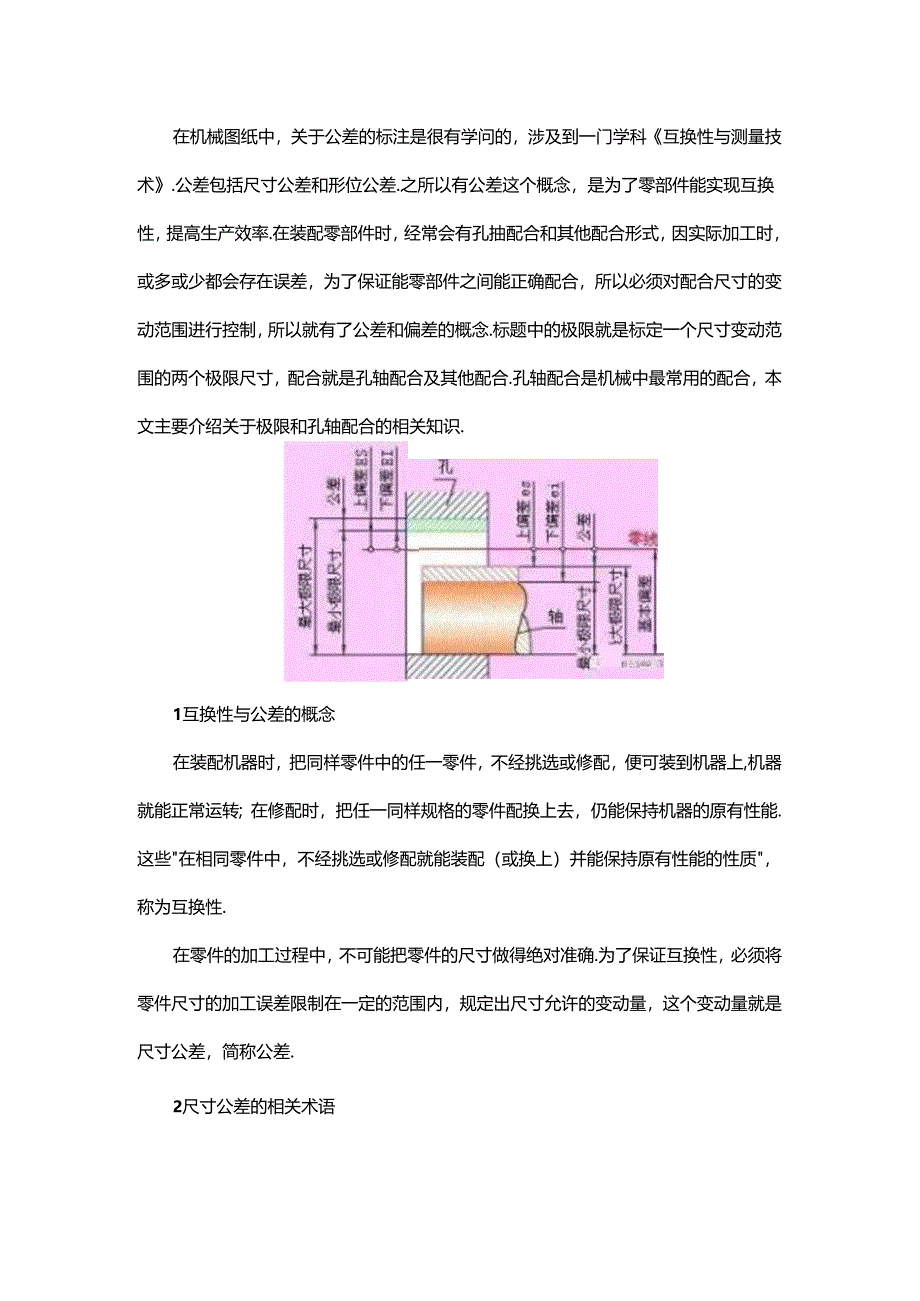

1、在机械图纸中，关于公差的标注是很有学问的，涉及到一门学科互换性与测量技术.公差包括尺寸公差和形位公差.之所以有公差这个概念，是为了零部件能实现互换性，提高生产效率.在装配零部件时，经常会有孔抽配合和其他配合形式，因实际加工时，或多或少都会存在误差，为了保证能零部件之间能正确配合，所以必须对配合尺寸的变动范围进行控制，所以就有了公差和偏差的概念.标题中的极限就是标定一个尺寸变动范围的两个极限尺寸，配合就是孔轴配合及其他配合.孔轴配合是机械中最常用的配合，本文主要介绍关于极限和孔轴配合的相关知识.1互换性与公差的概念在装配机器时，把同样零件中的任一零件，不经挑选或修配，便可装到机器上,机器就能正常

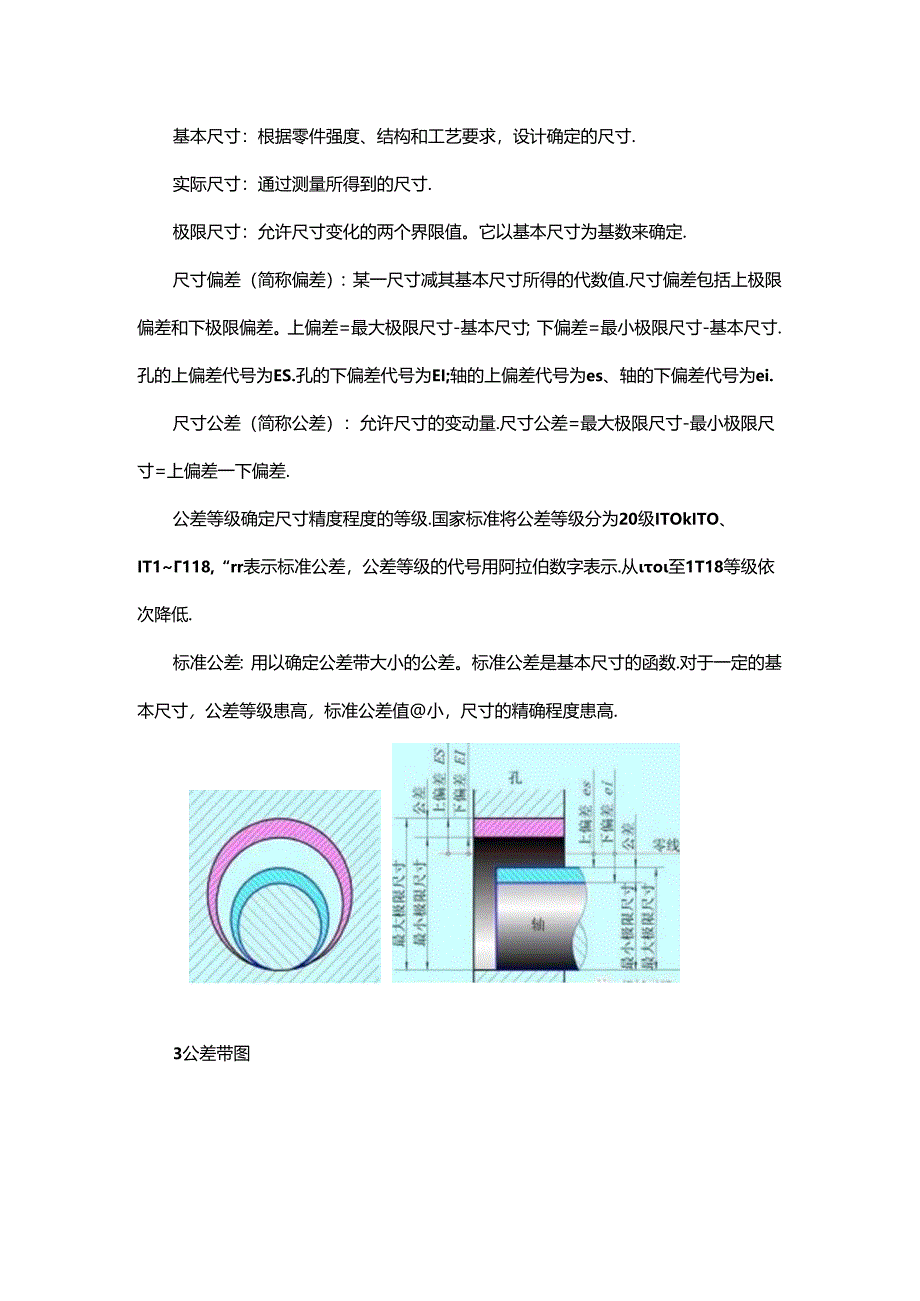

2、运转；在修配时，把任一同样规格的零件配换上去，仍能保持机器的原有性能.这些在相同零件中，不经挑选或修配就能装配（或换上）并能保持原有性能的性质，称为互换性.在零件的加工过程中，不可能把零件的尺寸做得绝对准确.为了保证互换性，必须将零件尺寸的加工误差限制在一定的范围内，规定出尺寸允许的变动量，这个变动量就是尺寸公差，简称公差.2尺寸公差的相关术语基本尺寸：根据零件强度、结构和工艺要求，设计确定的尺寸.实际尺寸：通过测量所得到的尺寸.极限尺寸：允许尺寸变化的两个界限值。它以基本尺寸为基数来确定.尺寸偏差（简称偏差）：某一尺寸减其基本尺寸所得的代数值.尺寸偏差包括上极限偏差和下极限偏差。上偏差=最大

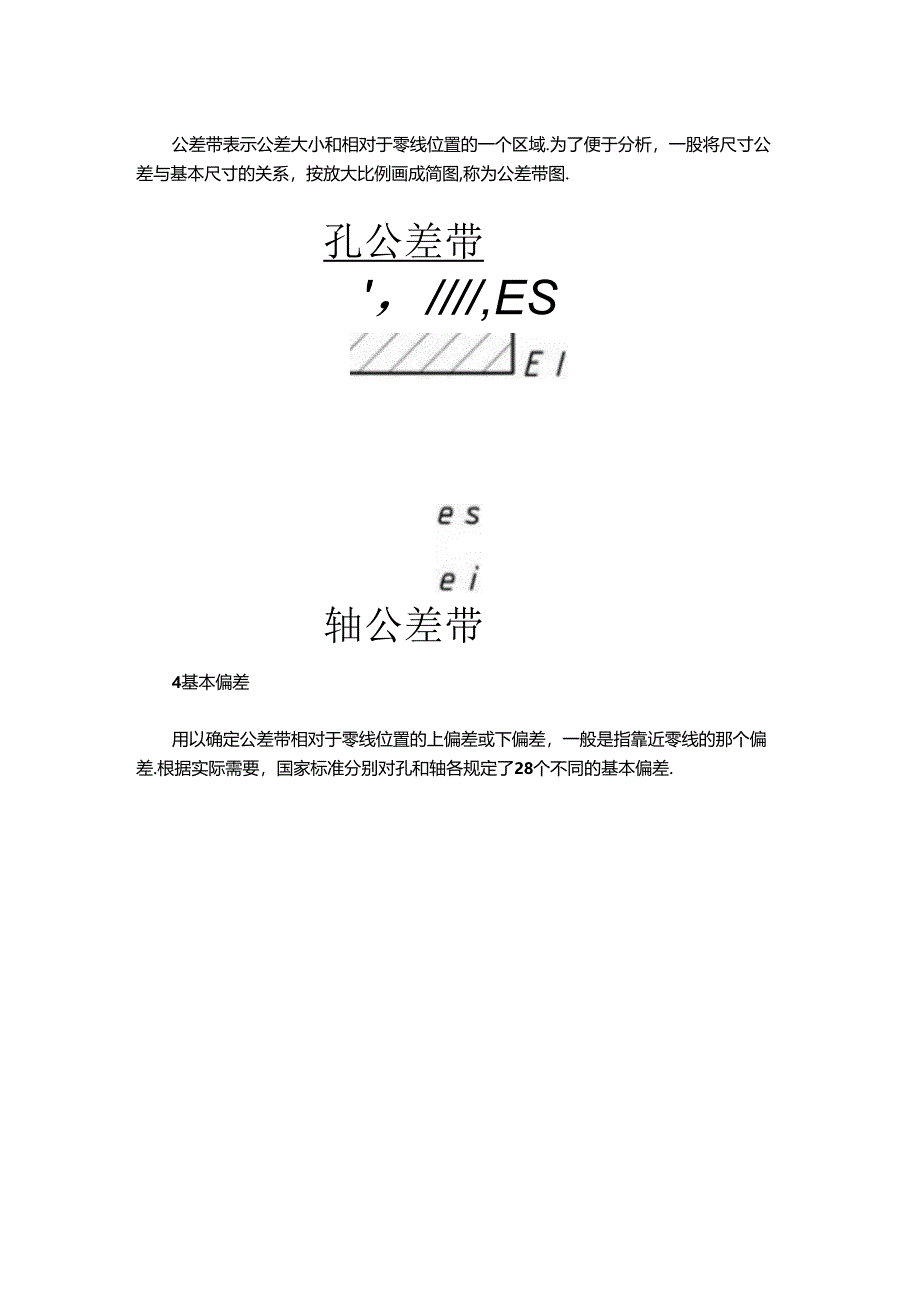

3、极限尺寸-基本尺寸；下偏差=最小极限尺寸-基本尺寸.孔的上偏差代号为ES.孔的下偏差代号为EI;轴的上偏差代号为es、轴的下偏差代号为ei.尺寸公差（简称公差）：允许尺寸的变动量.尺寸公差=最大极限尺寸-最小极限尺寸=上偏差一下偏差.公差等级确定尺寸精度程度的等级.国家标准将公差等级分为20级ITOkITO、IT1118,“rr表示标准公差，公差等级的代号用阿拉伯数字表示.从o至1T18等级依次降低.标准公差：用以确定公差带大小的公差。标准公差是基本尺寸的函数.对于一定的基本尺寸，公差等级患高，标准公差值小，尺寸的精确程度患高.3公差带图公差带表示公差大小和相对于零线位置的一个区域.为了便于分
4、析，一股将尺寸公差与基本尺寸的关系，按放大比例画成简图,称为公差带图.孔公差带，/,ES轴公差带4基本偏差用以确定公差带相对于零线位置的上偏差或下偏差，一般是指靠近零线的那个偏差.根据实际需要，国家标准分别对孔和轴各规定了28个不同的基本偏差./11基本偏差系列5孔、轴的公差带代号公差带代号由基本偏差与公差等级代号组成.例如：50H8:MA尺寸兄Mo.公人等蛾为嫌.从A偏，为H的孔的公才用.孔的公差带代，；。50H81.公小等微代”大小要东1孔的“木偏景代号(位置要素)禁本尺寸50f7:从木尺寸足650.公尢等段为，耀，基AeP牺”t的公龙带.6孔、轴的三种配合(1)间隙配合：孔的公差带完全在
5、轴的公差带之上，任取其中一对孔和轴相配合都成为具有间隙的配合。(2)过盈配合：孔的公差带完全在轴的公差带之下，任取其中一对孔和轴相配合都成为具有过盈的配合。(3)过渡配合：孔和轴的公差带相互交接，任取其中一对孔和轴相配合，可能具有间隙，也可能具有过盈的配合。间照配合过渡配合过JlT在间隙配合中，有最大间隙和最小间隙；过盈配合有最大过盈和最小过盈；过渡配合这两种参数都包括.7配合的基准制国家标准规定了两种常用基准制：(1)基孔制：基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带构成各种配合的一种制度称为基孔制.基孔制的孔称为基准孔，其基本偏差代号为“H，国家标准规定基准孔的下偏差为零.下图
6、为基孔制不同配合的示例.(2)基轴制：基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带构成各种配合的一种制度称为基轴制.基轴制的轴称为基准抽，其基本偏差代号为h,国家标准规定基准轴的上偏差为零.下图为基轴制不同配合的示例.下图为基孔制和基轴制不同配合的公差带图.II忡叫瑞3WEPHIii:卧ISqTja)8公差与配合的标注b)4描Jl标注公差有三种形式：(1)标注公差带的代号，这种标注法和采用专用量具检验零件统一起来，适应大批量生产的需要，不需标注偏差数值.（八）装配图大批量生产，只注公差带代号(2)标注偏差数值，这种注法主要用于小量或单件生产，以便加工和检验时减少辅助时间.（八）装配图(b)岑件图单件、小批量生产，只注偏差数值I(3)标注公差带代号和偏差数值，在生产批量不明时，可将偏差数值和公差带代号同时标注.(b)零件图(8)装配图产量不定，应注出偏差数值和偏力、J9常用公差带与配合因不同公差带的孔和轴可组成大1配合，为减少定制刀具、H具和设备的数目，国家标准中规定了常用的公差带与配合，设计时应在这些系列里面选取。下图中方框内为常用公差带，黑体为优先选用公差带.，&寸，SOOmWMV殳Q*314”景网优先或台3-12京尺和第一常用“伏火公，*
