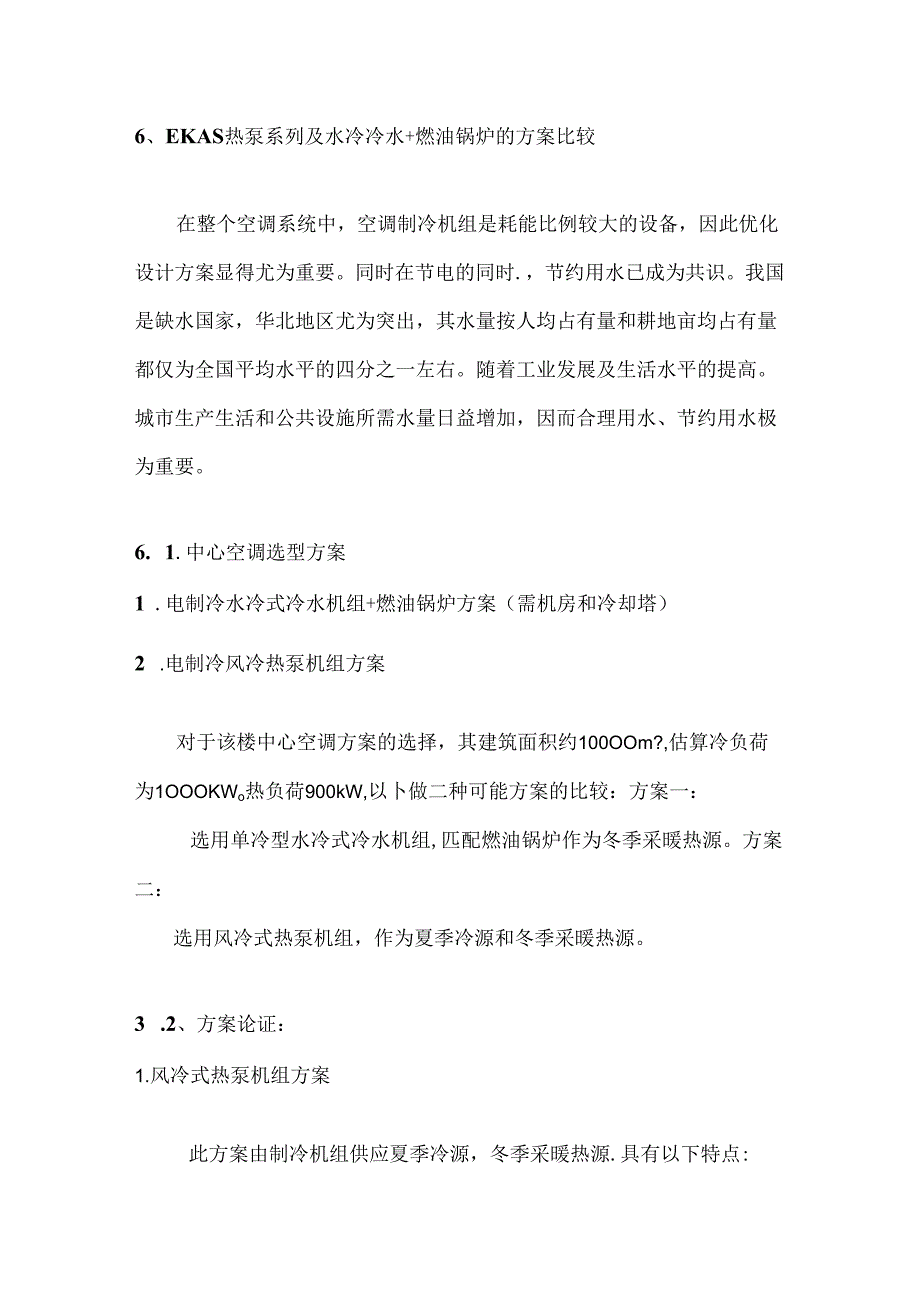

1、6、EKAS热泵系列及水冷冷水+燃油锅炉的方案比较在整个空调系统中，空调制冷机组是耗能比例较大的设备，因此优化设计方案显得尤为重要。同时在节电的同时.，节约用水已成为共识。我国是缺水国家，华北地区尤为突出，其水量按人均占有量和耕地亩均占有量都仅为全国平均水平的四分之一左右。随着工业发展及生活水平的提高。城市生产生活和公共设施所需水量日益增加，因而合理用水、节约用水极为重要。6. 1.中心空调选型方案1 .电制冷水冷式冷水机组+燃油锅炉方案（需机房和冷却塔）2 .电制冷风冷热泵机组方案对于该楼中心空调方案的选择，其建筑面积约100OOm?,估算冷负荷为1OOOKWo热负荷900kW,以卜做二种可

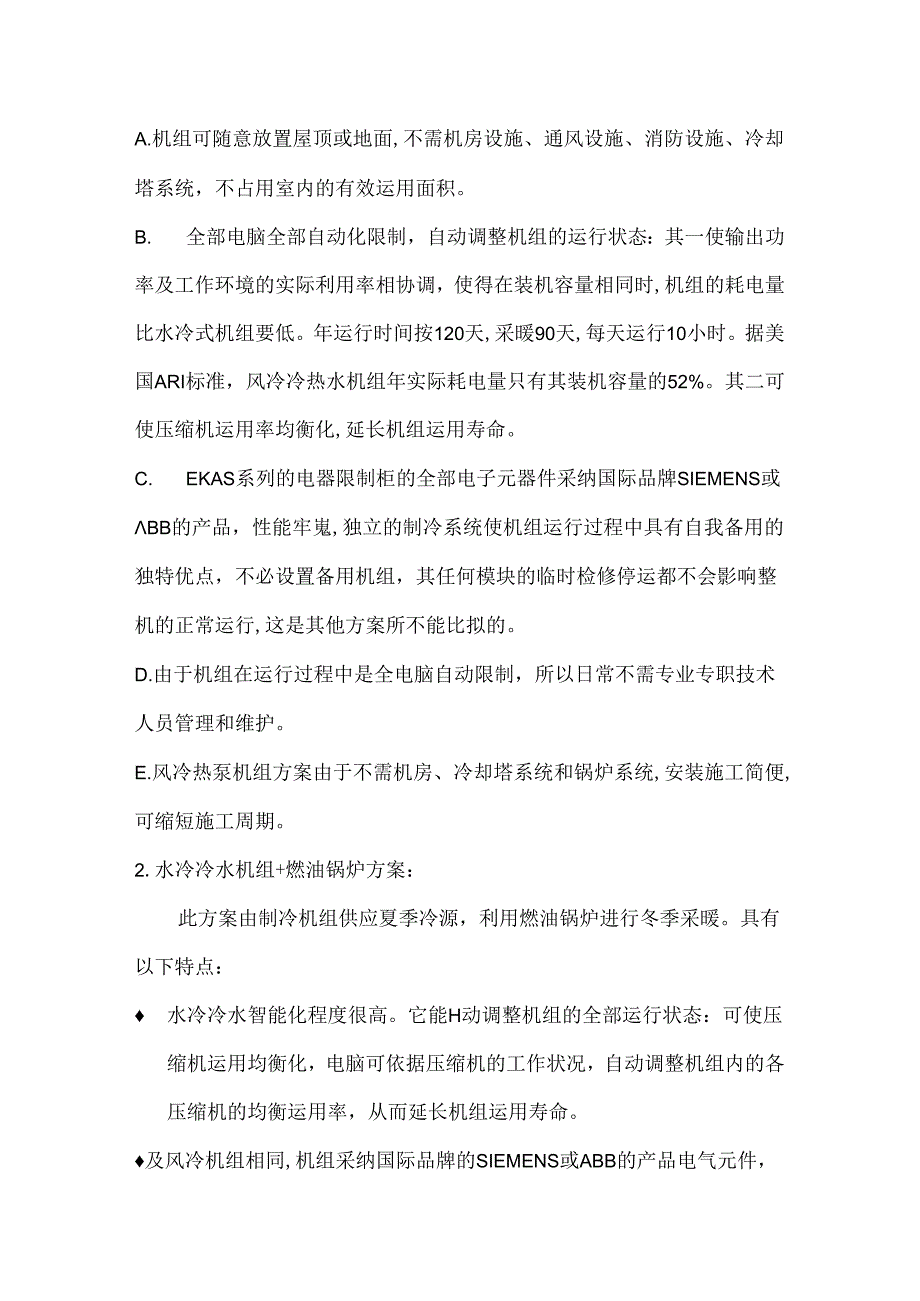

2、能方案的比较：方案一：选用单冷型水冷式冷水机组,匹配燃油锅炉作为冬季采暖热源。方案二：选用风冷式热泵机组，作为夏季冷源和冬季采暖热源。3 .2、方案论证：1.风冷式热泵机组方案此方案由制冷机组供应夏季冷源，冬季采暖热源.具有以下特点:A.机组可随意放置屋顶或地面,不需机房设施、通风设施、消防设施、冷却塔系统，不占用室内的有效运用面积。B. 全部电脑全部自动化限制，自动调整机组的运行状态：其一使输出功率及工作环境的实际利用率相协调，使得在装机容量相同时,机组的耗电量比水冷式机组要低。年运行时间按120天,采暖90天,每天运行10小时。据美国ARI标准，风冷冷热水机组年实际耗电量只有其装机容量的5
3、2%。其二可使压缩机运用率均衡化,延长机组运用寿命。C. EKAS系列的电器限制柜的全部电子元器件采纳国际品牌SIEMENS或BB的产品，性能牢嵬,独立的制冷系统使机组运行过程中具有自我备用的独特优点，不必设置备用机组，其任何模块的临时检修停运都不会影响整机的正常运行,这是其他方案所不能比拟的。D.由于机组在运行过程中是全电脑自动限制，所以日常不需专业专职技术人员管理和维护。E.风冷热泵机组方案由于不需机房、冷却塔系统和锅炉系统,安装施工简便,可缩短施工周期。2.水冷冷水机组+燃油锅炉方案：此方案由制冷机组供应夏季冷源，利用燃油锅炉进行冬季采暖。具有以下特点： 水冷冷水智能化程度很高。它能H动

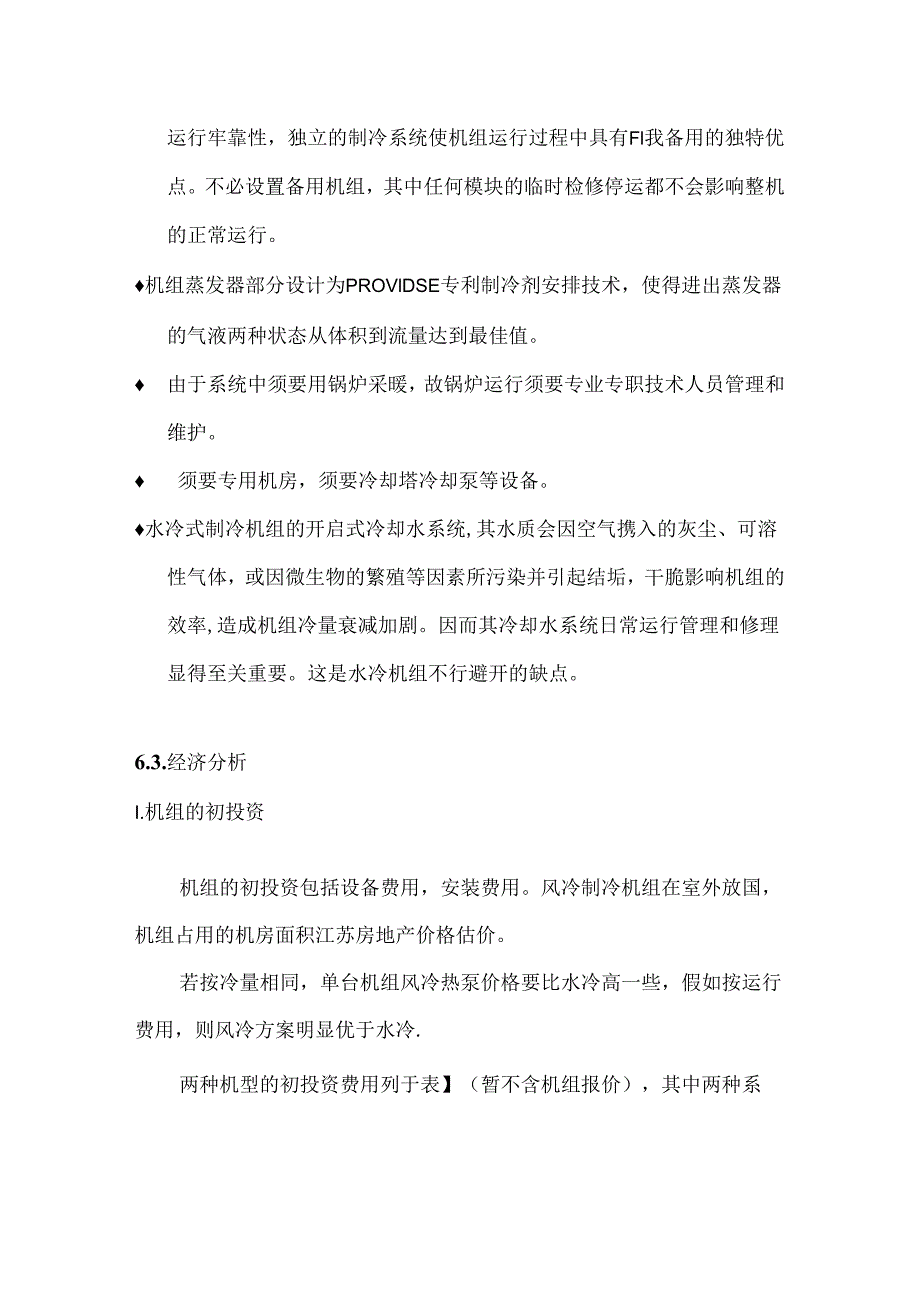

4、调整机组的全部运行状态：可使压缩机运用均衡化，电脑可依据压缩机的工作状况，自动调整机组内的各压缩机的均衡运用率，从而延长机组运用寿命。及风冷机组相同,机组采纳国际品牌的SIEMENS或ABB的产品电气元件，运行牢靠性，独立的制冷系统使机组运行过程中具有Fl我备用的独特优点。不必设置备用机组，其中任何模块的临时检修停运都不会影响整机的正常运行。机组蒸发器部分设计为PROVlDSE专利制冷剂安排技术，使得进出蒸发器的气液两种状态从体积到流量达到最佳值。 由于系统中须要用锅炉采暖，故锅炉运行须要专业专职技术人员管理和维护。 须要专用机房，须要冷却塔冷却泵等设备。水冷式制冷机组的开启式冷却水系统,其水
5、质会因空气携入的灰尘、可溶性气体，或因微生物的繁殖等因素所污染并引起结垢，干脆影响机组的效率,造成机组冷量衰减加剧。因而其冷却水系统日常运行管理和修理显得至关重要。这是水冷机组不行避开的缺点。6.3.经济分析I.机组的初投资机组的初投资包括设备费用，安装费用。风冷制冷机组在室外放国，机组占用的机房面积江苏房地产价格估价。若按冷量相同，单台机组风冷热泵价格要比水冷高一些，假如按运行费用，则风冷方案明显优于水冷.两种机型的初投资费用列于表】（暂不含机组报价），其中两种系统冷冻水侧设备以及整机安装费用按单位冷量费用相同计算，故解除在计算之外。同样，在机组的运行费用计算中，认为两种机型冷冻水侧单位冷量
6、耗水量及单位冷量耗电量相同而不考虑在计弊之内。方案对比：项目水冷式冷水机组意大利EUROK1.IMAT风冷式冷水机组意大利EUROK1.lMAT型号EKSCl35AEKS140R制冷量477KW495KW制热量无538.2KW数量2台2台设计寿命20年20年工质R22R22机组配电120KW2158KW2冷却塔150TX2无冷却水泵2台（1用1备）160-20042KWX1无冷却水补水泵I.2台（1用1备）3.2KWXl无冷冻机房面积8Om2放在屋面或地面不占有效面积采暖锅炉80万大卡无对机房高度要求不低于3.5m无要求修理人员至少1人无机组的投资对比：基本参数:初投资的计算及比较水冷方案：3
7、5.6万元/台*2台=71.2万元8万元/台*2台=16万元4万元*2台=8万元0.5万元*2台=1万元40万元*1台=24万元1 .主机购置费：2 .冷却塔购置费：3 .水泵购置费：冷却水泵：冷却水补水泵:燃油锅炉：5.冷却循环水管路工程费（材料,人工）暂估:9万元风冷方案：1 .主机购置费：62.8万元/台*2台=125.6万元两种机型的初投资班用列于表1,其中两种系统冷冻水侧设备以及整机安装费用按单位冷量费用相同计算，故解除在计弊之外。同样,在机组的运行费用计算中，认为两种机型冷冻水侧单位冷量耗水量及单位冷量耗电量相同而不考虑在计算之内。初投资对比表项目水冷式冷水机组风冷式冷水机组机组价
8、格（两台）71.2万元125.6万元采暖锅炉32万元无冷却塔系统25万元无冷冻机房25万元5万元/总价（不含增容费）153.2万元130.6万元年运行费比较17EKW.h3OOOO元/年.人1.5元/吨8元/KG电费：人工工资：冷却塔补充水水费:燃油单价：制冷期：120天采暖期：90天制冷额定负荷(折合满负载)年运用时间综合楼：制冷时间：24小时/天*空房率(0.7)*平均负荷系数(0.66)*120天=1330小时/年制热时间：24小时/天*空房率(0.7)*平均负荷系数(0.66)*90天=998小时/年方案一；1.电费：100.7KW/每台*2台*1元/Kl时*1330时=26.77万元
9、2 .操作人员工资：3万元/年3 .冷却水泵及水塔电费:(11*2+42)KW台*1元/KW.时*1330时=7.08万元4 .冷却塔补充水水费：150M3/H.台*0.02*2台*1330*1.5元/吨=1.2万元5 .锅炉采暖费用:900kW*86OKcal/h10200calkg*988*8=59.98万元6 .冷却水管路检修及设备折旧修理费：年折IH率5%,即153.2万元*0.05=7.66万元总计：105.69万元方案二；1.制冷电费：158.9KW/每台*2台*17C/KW.时*1330时=42.27万元2.制热电费：156.8KW/每台*2台*1元/KW.时*988时=30.9
10、8万元2.操作人员工资：30000元/年总计:76.25万元另外EK风冷热泵机组有以卜.主要特点，保障机组的平安运行：1、 机组每台压缩机都对应独立的蒸发器和冷凝器，即形每台机组是由一个或两个独立的制冷回路，水系统简洁,双回路系统旦其中回路出现故障，则可以在不影响另一回路运行的状况卜.进行带电检修2、 采纳螺杆式压缩机,实现制冷量在12.5%100%之间无级调整，同时依据制冷量的输出，压缩机电功率也随之调整，同时每台压缩机所对应的冷凝风扇也随之调整。由于EK机组的这种敏捷可调性，使得总体的运行费用，主要是耗电量要低于水冷冷水机组。3、 配用先进的全自PCO3卡乐DDC可编程动微电脑限制系统,功
11、能强大，其中心处理器只要功能如下：电源电压/频率显示压缩机延时启动压缩机小时启动次数限制和再启动延时爱护出水温度显示和限制制冷停机/启动抽空风量限制风量及空气温度自适应技术压缩机工作时间自动温度、压力数值显示累积故障报警压缩机故障报警机组综合故障输出FI动检定及适应接口的实力压缩机工作计时电气系统的自检功能外部联接断路报警功能4、 独一无二的超低噪音处理技术，(具体措施见附图)压缩机采纳双螺杆结构.两个精密加工的螺杆靠油膜润滑和密封，高速运转的螺杆之间不接触，因而振动小,唤音低。双螺杆在同一平面上,没有上下振动。采纳高效鸟翼式静音风扇，运行安静。压缩机被封闭在隔音箱里，聚氨脂发泡材料,有效的将
12、螺杆压缩机的噪音阻隔在机箱内。加大风冷冷凝器的散热面积。采纳特殊设计系统管路，规避低频噪声,减振。压缩机内置排气消音器。(7)压缩机安装弹簧避振器。水冷制冷机组修理费用的确定如卜：冷却塔的修理工作大致可分机械修理和化学清洗。在调查中发觉,冷却塔修理的好，运用效果就好。修理费只能依据管理阅历估算，如下衣所列。冷却塔修理费用表修理项目时间费用阮）年度费用（元/年）冷却塔填料5年1次更换126O0.02520.0风机电机轴承1年1次更换100.0100.0分水器、布水器2年1次更换1350.0675.0水泵的轴瓦、轴套1年1次更换250.0250.0加药冲洗2年1次1800.0900.0冲洗冷却塔1
13、年1次240.0240.0275吨冷却塔总费用4685.0（元/年）另：机房修理管理人员1班/天2人/班人员工资：2000元/月.人全年工资：48000元/年全年运行班用对比表（万元）项目水冷式冷水机组风冷式冷水机组油料费无无工质消耗年无无人工费7.83电费33.8542.27水费1.2无采暖锄用59.9830.98合计102.83万元76.25万元注：冷却塔维护费用未计。7、EKAS及VRV在某国家行政学院办公楼空调方案比较7.1工程概况I该办公楼位于国家行政学院内，总建筑面积为6OOOm,共10层,每层约600m；具有出租的性质，空调系统应当具有独立收费的可能并且运用敏捷。7.2空调系统的
