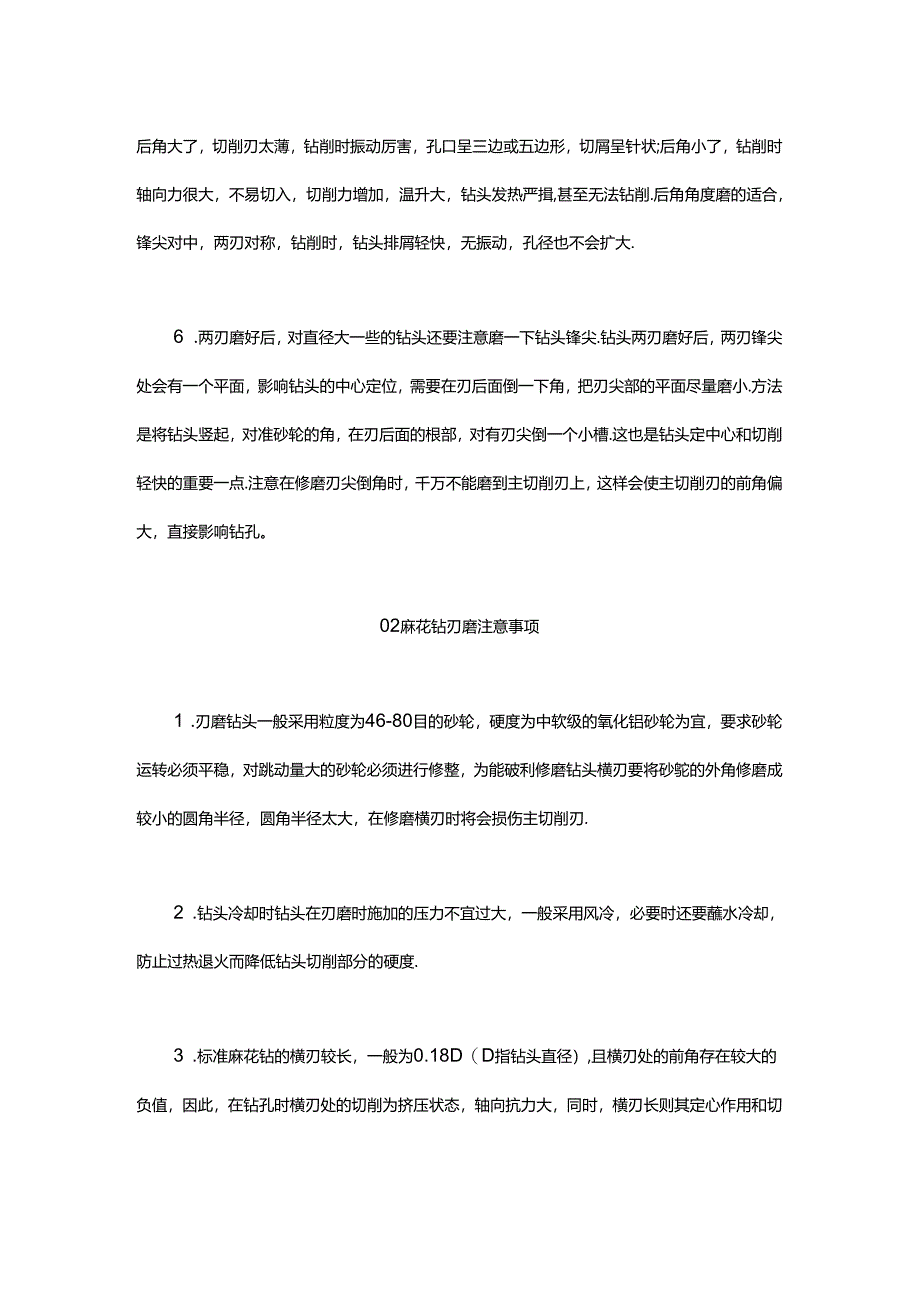

手把手教你磨出锋利的麻花钻.docx_第3页
第3页 / 共4页
手把手教你磨出锋利的麻花钻.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《手把手教你磨出锋利的麻花钻.docx》由会员分享,可在线阅读,更多相关《手把手教你磨出锋利的麻花钻.docx(4页珍藏版)》请在第壹文秘上搜索。

1、开篇一张图,有个整体印象:勒王要用途及特点添花结在实体事件上钻孑IM对己有曲U2行扩钻.沟为媒旋伏,可多灿曙深孑施在实(i事件上钻用仪深与孔径之比大于5的孔在其iSH上更点考患冷Sk排屑和导向扩对已有的孔进行走尺寸扩削,或精加工孔扩子出过虹序用.刃多.其刚频精度优衣礴三A对己有孔的诸部加工或一全邮(18孔、球磔胸、埋头凹?阔用的工H中心结在旋砺体零件事加工不端1.ffl套锹包m零件上拈环状孔用,可减少切削阻套料拈力或节约材料.多用于板状工件上怙物好1.,或特种材料钻孔SyJ对已钻、扩过的EiS行坦吉加工的狡笠刀削顼,可获霹高精度和茨低的表面粗履SOT对己有的孔迸行扩大用的撑有立具,同援刀把刀所

2、加工的孔径可变.加工精砌送面溃殿高特殊用途孔加ZD具为实现某种特殊需求而设计的?1.KI切具KtZ)详见第7亘Ol麻花钻刃磨步骤麻花钻的顶角一般是118。,也可把它当作120。来看待.刃磨钻头能掌握好以下6个技巧一般就没有什么问题了.1 .磨钻头前,先要将钻头的主切削刃与砂轮面放置在一个水平面上,也就是说,保证刃口接触砂轮面时,整个刃都要磨到.这是钻头与砂轮相对位出的第一步,位置摆好再慢慢往砂轮面上靠.2 .这个角度就是钻头的锋角,此时的角度不对,将直接影响钻头顶角的大小及主切削刃的形状和横刀斜角.这里是指钻头轴心线与砂轮表面之间的位置关系.取60。就行,这个角度一般比较能看得准。这里要注意拈

3、头刃磨前相对的水平位笈和角度位置,二者要统筹兼顾,不要为了摆平刃口而忽略了摆好度角,或为了摆好角度而忽略了摆平刃口。3 .刃口接触砂轮后,要从主切削刃往后面磨,也就是从钻头的刃口先开始接触砂轮,而后沿着整个后刀面缓慢往下磨.钻头切入时可轻轻接触砂轮,先进行较少量的刃磨,并注意观察火花的均匀性,及时调整手上压力大小,还要注意钻头的冷却,不能让其磨过火,造成刃口变色,而至刃口退火.发现刃口温度高时,要及时将钻头冷却.4 .这是一个标准的钻头磨削动作,主切削刃在砂轮上要上下摆动,也就是提钻头前部的手要均匀地将钻头在砂轮面上上下摆动.而强柄部的手却不能摆动,还要防止后柄往上翘,即钻头的尾部不能高跑于砂

4、轮水平中心线以上,否则会使刃口磨钝,无法切削.这是最关键的一步,钻头磨得好与坏,与此有很大的关系.在磨得差不多时,要从刃口开始,往后角再轻轻踏一下,让刃后面更光洁一些。5 .一边刃口磨好后,再厝另一边刀口,必须保证刃口在钻头轴线的中间,两边刃口要对称.有经验的师傅会对着亮光察看钻尖的对称性,慢慢进行修磨.钻头切削刃的后角一般为10-14。,后角大了,切削刃太薄,钻削时振动厉害,孔口呈三边或五边形,切屑呈针状;后角小了,钻削时轴向力很大,不易切入,切削力增加,温升大,钻头发热严揖,甚至无法钻削.后角角度磨的适合,锋尖对中,两刃对称,钻削时,钻头排屑轻快,无振动,孔径也不会扩大.6 .两刃磨好后,

5、对直径大一些的钻头还要注意磨一下钻头锋尖.钻头两刃磨好后,两刃锋尖处会有一个平面,影响钻头的中心定位,需要在刃后面倒一下角,把刃尖部的平面尽量磨小.方法是将钻头竖起,对准砂轮的角,在刃后面的根部,对有刃尖倒一个小槽.这也是钻头定中心和切削轻快的重要一点.注意在修磨刃尖倒角时,千万不能磨到主切削刃上,这样会使主切削刃的前角偏大,直接影响钻孔。02麻花钻刃磨注意事项1 .刃磨钻头一般采用粒度为46-80目的砂轮,硬度为中软级的氧化铝砂轮为宜,要求砂轮运转必须平稳,对跳动量大的砂轮必须进行修整,为能破利修磨钻头横刃要将砂鸵的外角修磨成较小的圆角半径,圆角半径太大,在修磨横刃时将会损伤主切削刃.2 .

6、钻头冷却时钻头在刃磨时施加的压力不宜过大,一般采用风冷,必要时还要蘸水冷却,防止过热退火而降低钻头切削部分的硬度.3 .标准麻花钻的横刃较长,一般为0.18D(D指钻头直径),且横刃处的前角存在较大的负值,因此,在钻孔时横刃处的切削为挤压状态,轴向抗力大,同时,横刃长则其定心作用和切削稳定性不好,所以对直径在5mm以上的钻头必须磨短横刃,并适当增大近横刃处的前角,以改善钻头的切削性能。横刃的修磨是必须要完成的,横刃修磨的目的是将横刃修短一些,但也不能将横刃修得过短,过短的横刃无法起到减小进给抗力的作用,在修短横刃的过程中,尽可能将横刃两侧的负前角修磨一下。适当地将该处的前角增大,可以减小切削过程中的切削阻力,使得整个钻孔过程轻快.4 .如果钻头是手动进给.可以在刃磨过程中适当减小顶角.因为手电钻的进给压力不足,适当减小顶角可以增大切削刃对切削面的正压力。5 .如果加工孔的孔径和表面粗糙度要求不是非常严格,也可以适当地将两个刃口刃磨成不完全对称.虽然这样在钻孔过程中孔径会在原来的基础上增大,但是可以明显减少钻头刃口和孔壁的摩擦,减小切削力.刃磨钻头是没有严格定式的,这都需要在实际的操作过程中逐渐累积加工经验,不断反豆试验、逐步比较、观察,就一定可以将钻头刃磨好.
