1、光敏二（三）极管特性试验一、实雒目的了解光敏二极管的光照特性和光做三极管的光谱特性及伏安特性等基本特性.二、实会原理略三、御用器件与单元主机箱、安奘架、普通光源、各种遮光镜、光电器件实物（一模板、OU2V可调直流电压源、-12Vr1.2V可闻直流电压源、光敏二股管和光敏三极管四、实验步骤I、光敏二极管光照特性的测试光敏二极管工作电压为SV（某定值）时，它的光电流1随光照度E变化而变化，按图正确连接实验装置后.根据表4-1测量数据并作I-E曲线图4-1.【表4-1工作电压为5V时光电二极管的光电流测微据.-光照度E（1.x）0102030405060708090100光电流I（UA）08.411

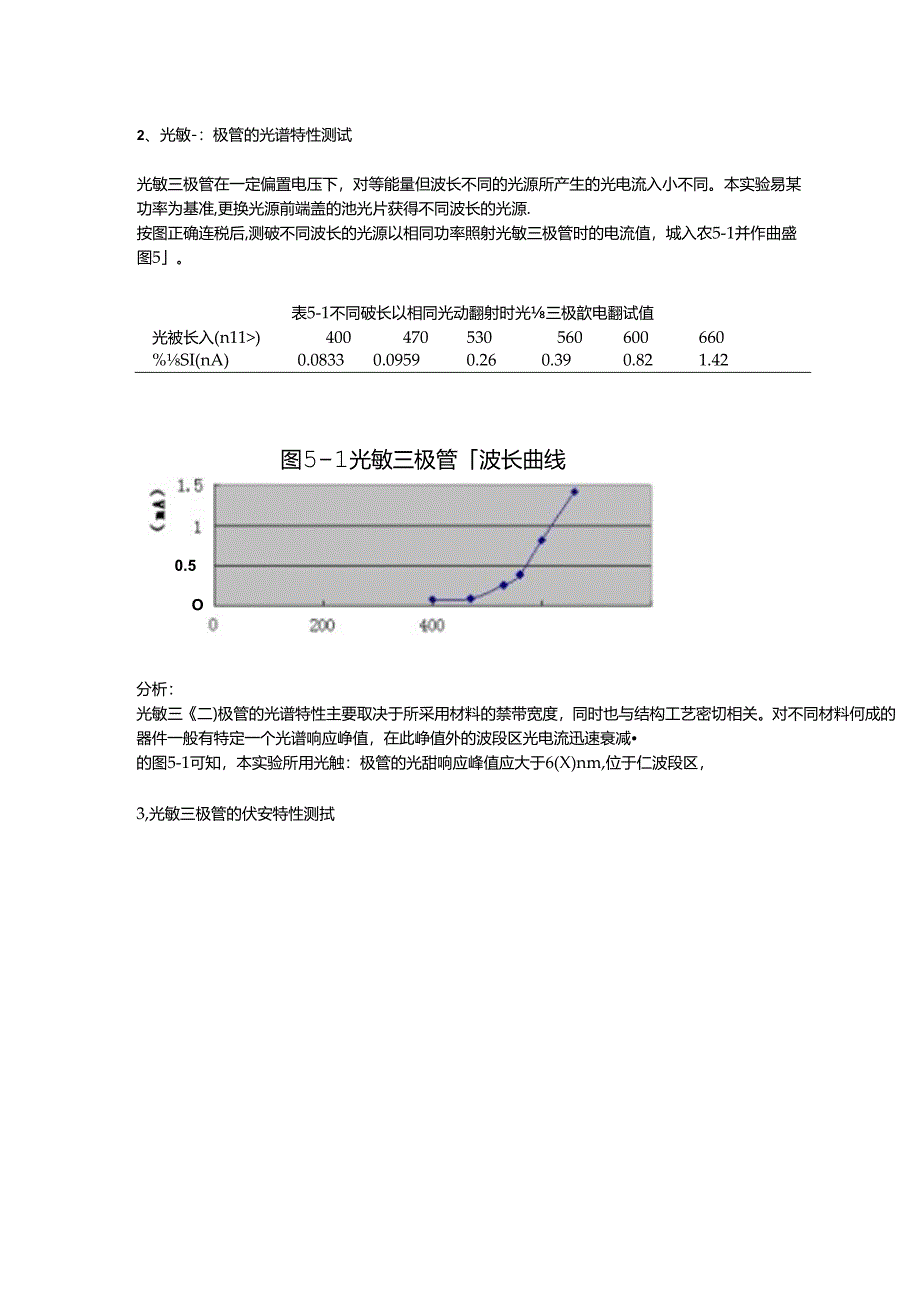

2、3.3717.7620.624.828.230.833.636.239图4T光电二极管I-E曲线O50100150光思融(1.x)分析：在一般加了反向倒木的情况下,只要偏置电压达到某值,扩散电流被抑制,输出电波为光电漉和反向饱和电流之和.当光照度E达到一定大小时,反向泡和电流远小于光电流可忽略不计,因此，可认为光电流与光照度成性关系。由图4可知，当E大于或等于501.X时,I-E曲线可近似认为成战性.2、光敏-：极管的光谱特性测试光敏三极管在一定偏置电压下，对等能量但波长不同的光源所产生的光电流入小不同。本实验易某功率为基准,更换光源前端盖的池光片获得不同波长的光源.按图正确连税后,测破不同波
3、长的光源以相同功率照射光敏三极管时的电流值，城入农5-1并作曲盛图5。表5-1不同破长以相同光动翻射时光三极歆电翻试值光被长入(n11)400470530560600660%SI(nA)0.08330.09590.260.390.821.42图5-1光敏三极管波长曲线0.5O分析：光敏三二)极管的光谱特性主要取决于所采用材料的禁带宽度，同时也与结构工艺密切相关。对不同材料何成的器件一般有特定一个光谱响应峥值，在此峥值外的波段区光电流迅速衰减的图5-1可知，本实验所用光触：极管的光甜响应峰值应大于6(X)nm,位于仁波段区，3,光敏三极管的伏安特性测拭表5-2不同照度下糊三极管的伏安特性曲线0.
4、20.40.60.811.21.41.61.822.22.42.6100.861.231.251.261.271.281.291.31.311.311.321.331.34201.371.891.911.931.951.961.9822.012.022.032.052.06302.22.632.72.762.782.82.822.842.862.872.892.912.922.833.23.43.63.844.24.44.64.85101.341.351.361.361.371.371.371.381.391.391.41.41202.072.082.092.12.112.122.132.14
5、2.152.162.17302.942.952.962.972.9933.013.023.0243210CVS二弟二-安图5-2不同照度下光敏三极管的伏安特性曲线三:;946偏置电压U(V)分析：在理论上,光敏三极管的伏安特性有两个特点：(I)、在光照度低时，伏安特性比较均匀，而做岩光照度增加，曲线变密.这是因为电流放大倍数与光熙度有关，随楷照度的增加，放大倍数下降，V致光电流下降：在强光照度下，光电流与照度不呈雄性。虽然本实般所取照度差值不入，但观察表5-2在相同电压卜，将IO1.x*j2()1.x的光电流差值跟2()1.xij301.x的作比较，会发现随着光照度从IO1.x增大倒501.X
6、过程中，电流增大基值战小，即电流放大倍数下降.(2)、偏近电压低时，光敢三极管的集电极电流与照度呈非税性。曲偏置电压的变大，I-U曲线变得平坦。由图52可知在电压值小于IV时,光电流与照度呈非线性.而在大于IV的区域内，虽然伏安特性曲线变得平坦，但曲线仍略“向上偏斜，间距增大.这是因为光地三极管除了具有光电灵破度外，还具有电流增益，而且电力增益的光电流的增大而增大。五、实5金心得I,在测心光照特性前，要先明确所用光源的光照度与光源工作电压的对应关系，以便通过得节电压控制光照度的大小。2,在测量光谱特性前.要先明确不同波长的光源光功率与光源电压的对应关系,以确保采用不同波氏时,其功率大小一致.3、因为光敏二三极管随光照、偏汽电压变化是个炉间过程，加上测破仪器的灵敏度和精度有限，所以需要我们耐心调节自变眉,并细心读取测Ift数据，切记心浮气躁，敷衍了事.
