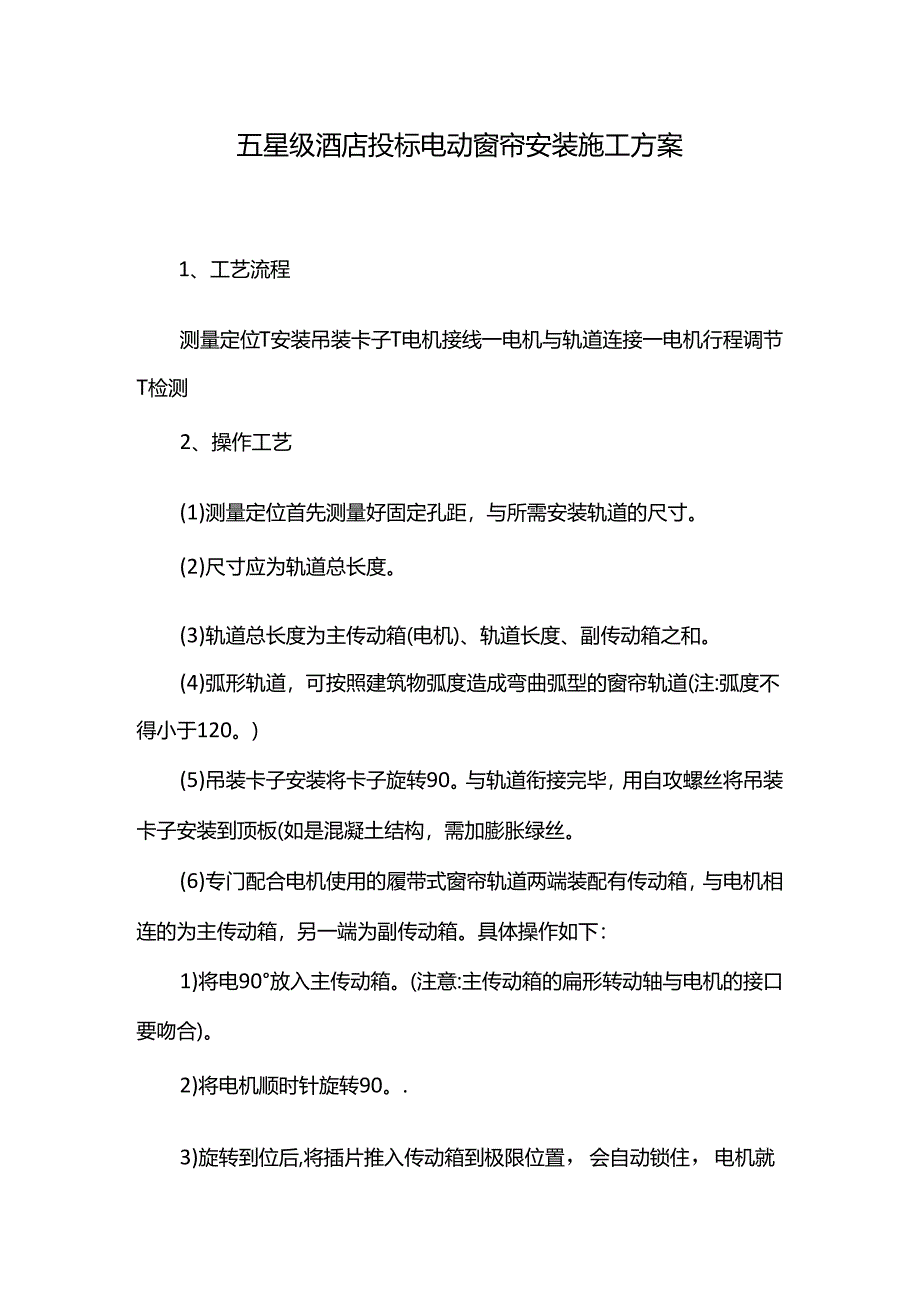

1、五星级酒店投标电动窗帘安装施工方案1、工艺流程测量定位T安装吊装卡子T电机接线一电机与轨道连接一电机行程调节T检测2、操作工艺(1)测量定位首先测量好固定孔距，与所需安装轨道的尺寸。(2)尺寸应为轨道总长度。(3)轨道总长度为主传动箱(电机)、轨道长度、副传动箱之和。(4)弧形轨道，可按照建筑物弧度造成弯曲弧型的窗帘轨道(注:弧度不得小于120。)(5)吊装卡子安装将卡子旋转90。与轨道衔接完毕，用自攻螺丝将吊装卡子安装到顶板(如是混凝土结构，需加膨胀绿丝。(6)专门配合电机使用的履带式窗帘轨道两端装配有传动箱，与电机相连的为主传动箱，另一端为副传动箱。具体操作如下：1)将电90放入主传动箱。

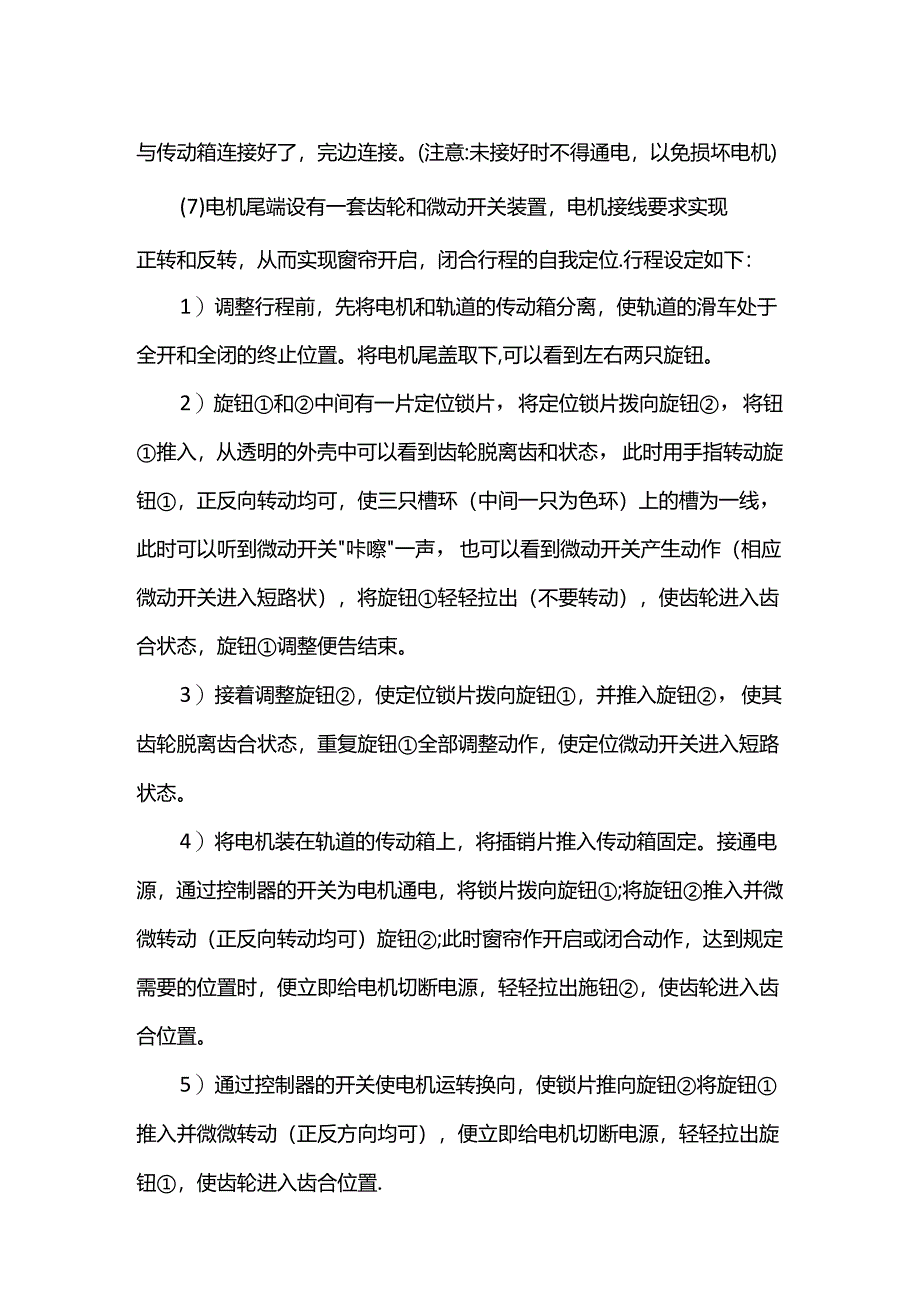

2、(注意:主传动箱的扁形转动轴与电机的接口要吻合)。2)将电机顺时针旋转90。.3)旋转到位后,将插片推入传动箱到极限位置，会自动锁住，电机就与传动箱连接好了，完边连接。(注意:未接好时不得通电，以免损坏电机)(7)电机尾端设有一套齿轮和微动开关装置，电机接线要求实现正转和反转，从而实现窗帘开启，闭合行程的自我定位.行程设定如下：1）调整行程前，先将电机和轨道的传动箱分离，使轨道的滑车处于全开和全闭的终止位置。将电机尾盖取下,可以看到左右两只旋钮。2）旋钮和中间有一片定位锁片，将定位锁片拨向旋钮，将钮推入，从透明的外壳中可以看到齿轮脱离齿和状态，此时用手指转动旋钮，正反向转动均可，使三只槽环（中

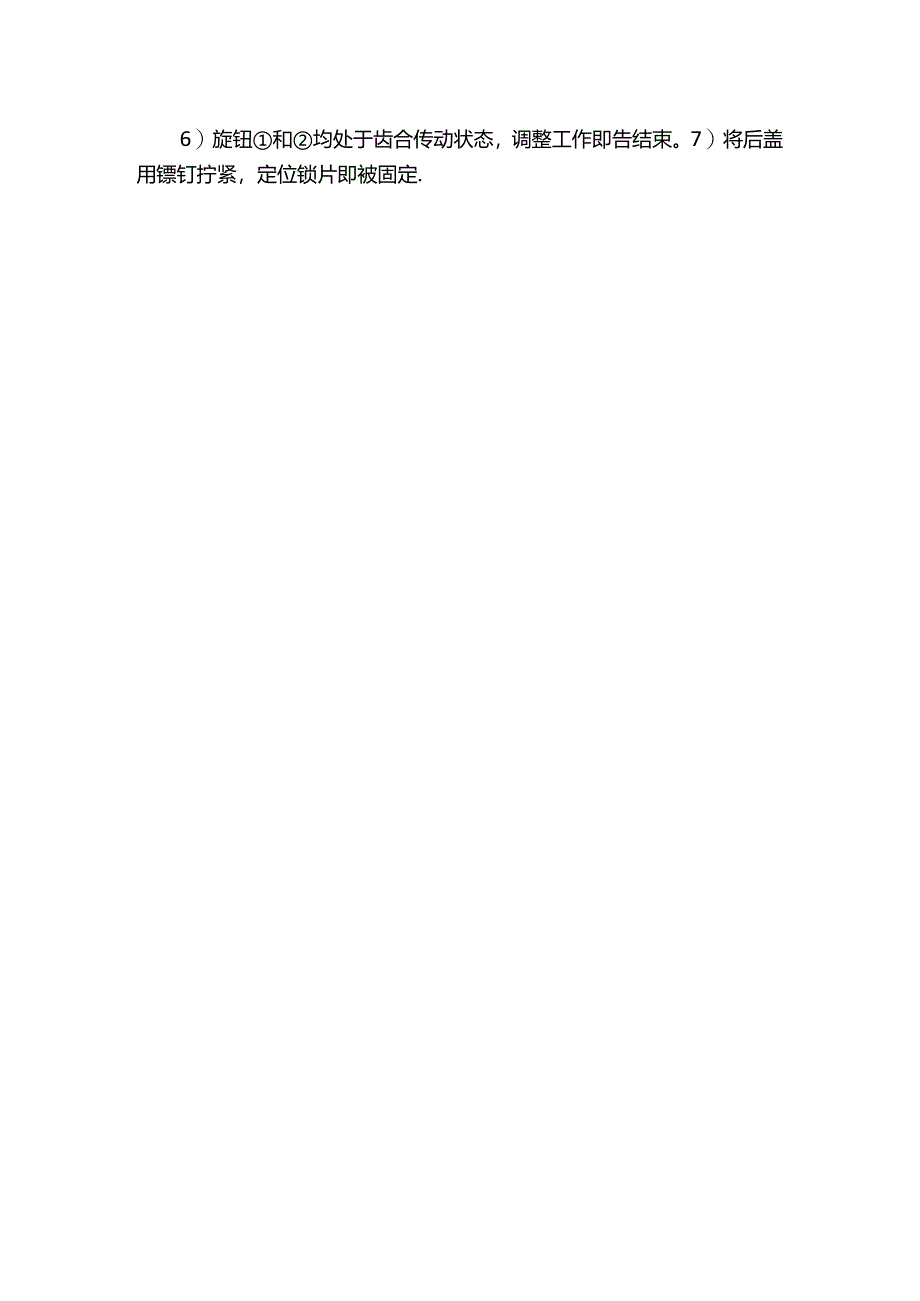

3、间一只为色环）上的槽为一线，此时可以听到微动开关咔嚓一声，也可以看到微动开关产生动作（相应微动开关进入短路状），将旋钮轻轻拉出（不要转动），使齿轮进入齿合状态，旋钮调整便告结束。3）接着调整旋钮，使定位锁片拨向旋钮，并推入旋钮，使其齿轮脱离齿合状态，重复旋钮全部调整动作，使定位微动开关进入短路状态。4）将电机装在轨道的传动箱上，将插销片推入传动箱固定。接通电源，通过控制器的开关为电机通电，将锁片拨向旋钮;将旋钮推入并微微转动（正反向转动均可）旋钮;此时窗帘作开启或闭合动作，达到规定需要的位置时，便立即给电机切断电源，轻轻拉出施钮，使齿轮进入齿合位置。5）通过控制器的开关使电机运转换向，使锁片推向旋钮将旋钮推入并微微转动（正反方向均可），便立即给电机切断电源，轻轻拉出旋钮，使齿轮进入齿合位置.6）旋钮和均处于齿合传动状态，调整工作即告结束。7）将后盖用镖钉拧紧，定位锁片即被固定.
