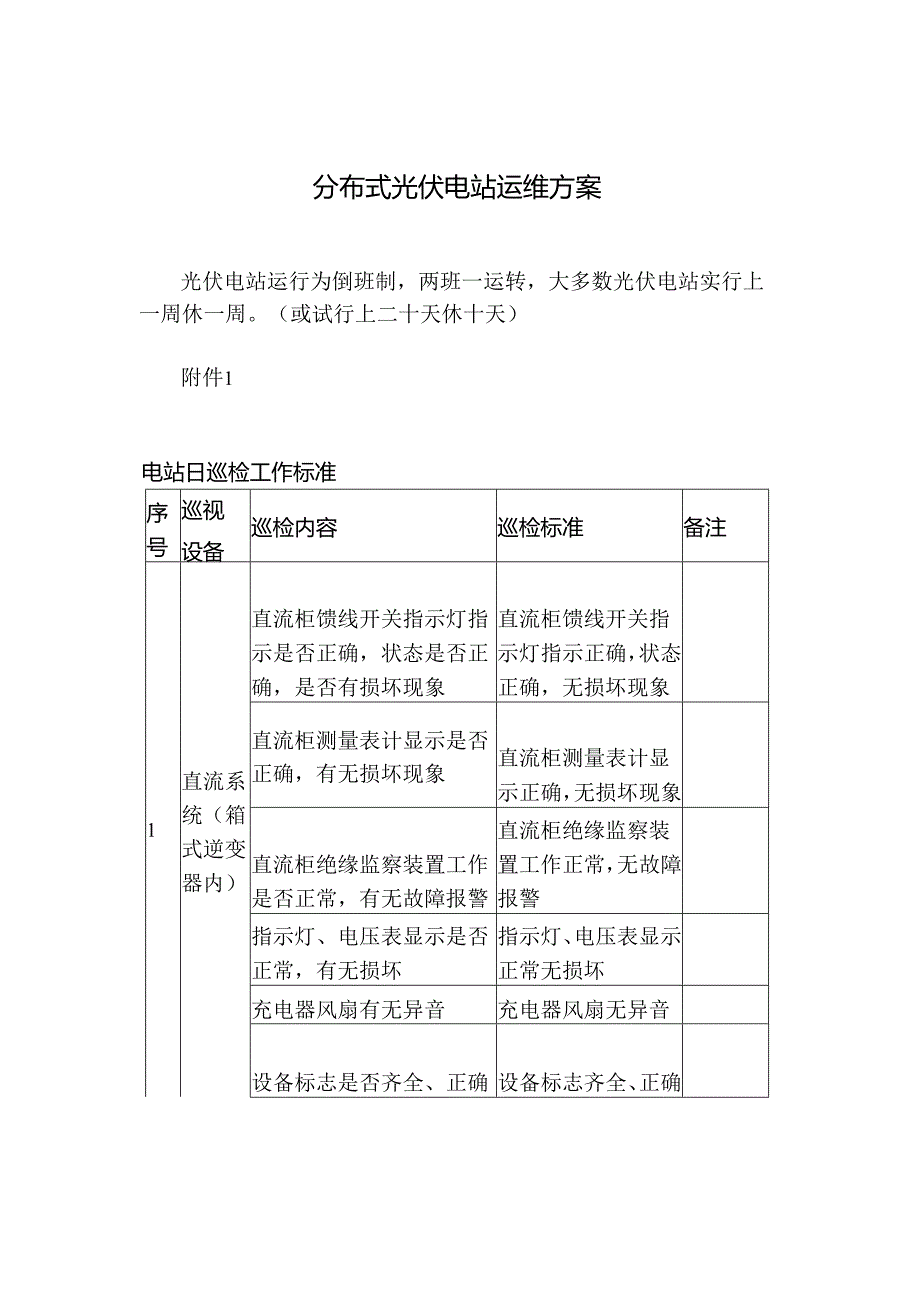

1、分布式光伏电站运维方案光伏电站运行为倒班制，两班一运转，大多数光伏电站实行上一周休一周。（或试行上二十天休十天）附件1电站日巡检工作标准序号巡视设备巡检内容巡检标准备注1直流系统（箱式逆变器内）直流柜馈线开关指示灯指示是否正确，状态是否正确，是否有损坏现象直流柜馈线开关指示灯指示正确，状态正确，无损坏现象直流柜测量表计显示是否正确，有无损坏现象直流柜测量表计显示正确，无损坏现象直流柜绝缘监察装置工作是否正常，有无故障报警直流柜绝缘监察装置工作正常，无故障报警指示灯、电压表显示是否正常，有无损坏指示灯、电压表显示正常无损坏充电器风扇有无异音充电器风扇无异音设备标志是否齐全、正确设备标志齐全、正确

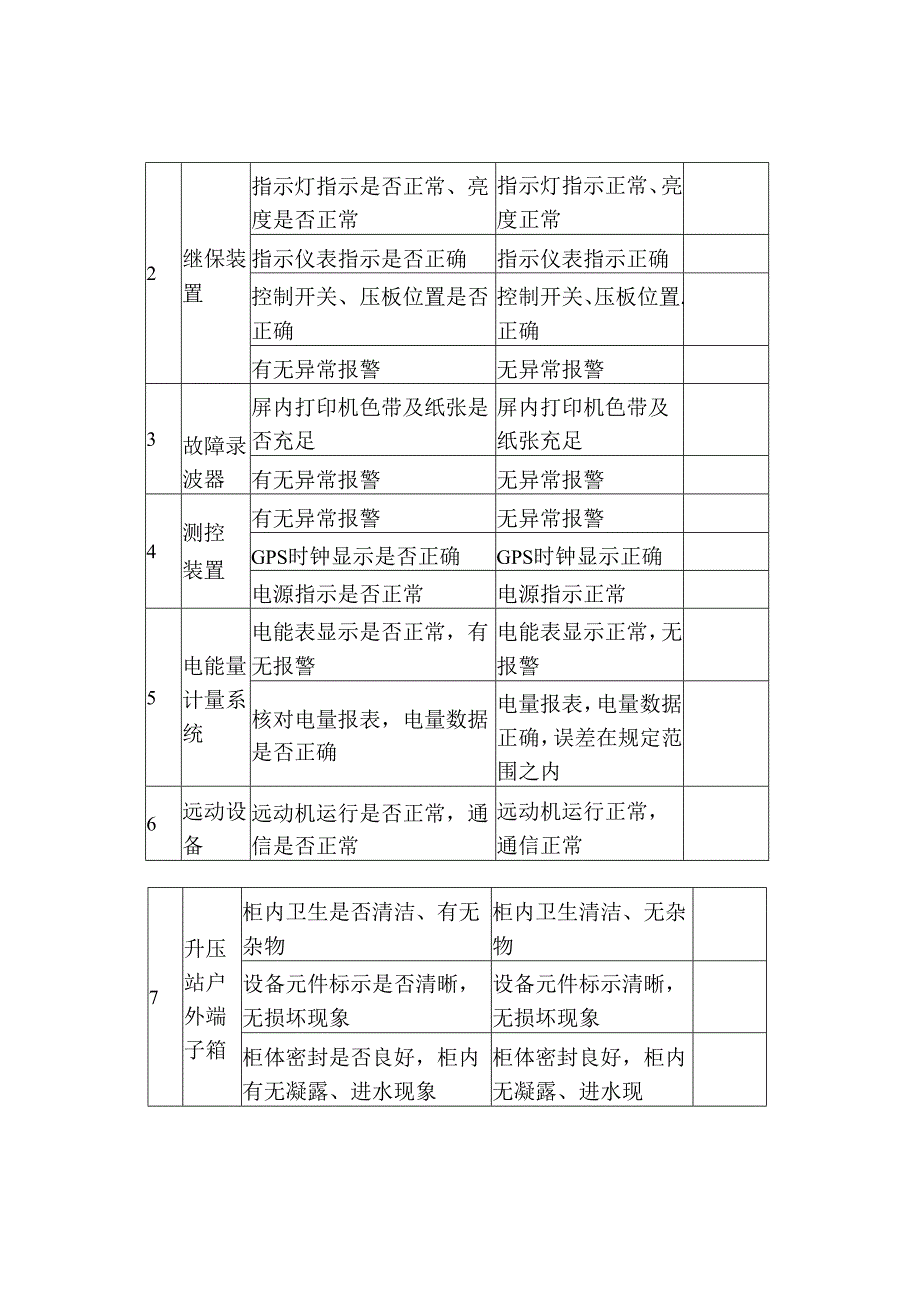

2、2继保装置指示灯指示是否正常、亮度是否正常指示灯指示正常、亮度正常指示仪表指示是否正确指示仪表指示正确控制开关、压板位置是否正确控制开关、压板位置.正确有无异常报警无异常报警3故障录波器屏内打印机色带及纸张是否充足屏内打印机色带及纸张充足有无异常报警无异常报警4测控装置有无异常报警无异常报警GPS时钟显示是否正确GPS时钟显示正确电源指示是否正常电源指示正常5电能量计量系统电能表显示是否正常，有无报警电能表显示正常，无报警核对电量报表，电量数据是否正确电量报表，电量数据正确，误差在规定范围之内6远动设备远动机运行是否正常，通信是否正常远动机运行正常，通信正常7升压站户外端子箱柜内卫生是否清洁、

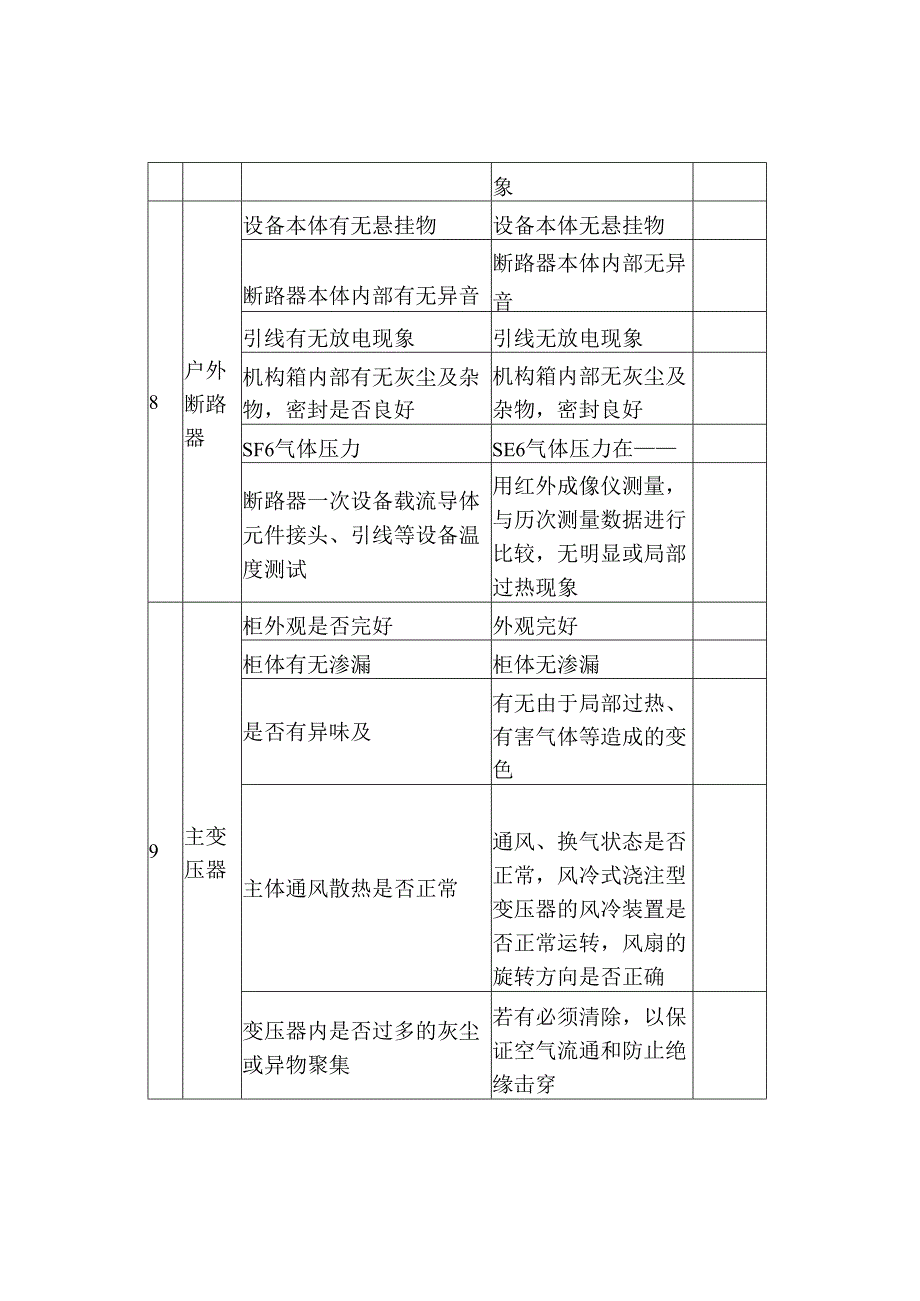

3、有无杂物柜内卫生清洁、无杂物设备元件标示是否清晰，无损坏现象设备元件标示清晰，无损坏现象柜体密封是否良好，柜内有无凝露、进水现象柜体密封良好，柜内无凝露、进水现象8户外断路器设备本体有无悬挂物设备本体无悬挂物断路器本体内部有无异音断路器本体内部无异音引线有无放电现象引线无放电现象机构箱内部有无灰尘及杂物，密封是否良好机构箱内部无灰尘及杂物，密封良好SF6气体压力SE6气体压力在断路器一次设备载流导体元件接头、引线等设备温度测试用红外成像仪测量，与历次测量数据进行比较，无明显或局部过热现象9主变压器柜外观是否完好外观完好柜体有无渗漏柜体无渗漏是否有异味及有无由于局部过热、有害气体等造成的变色主体
4、通风散热是否正常通风、换气状态是否正常，风冷式浇注型变压器的风冷装置是否正常运转，风扇的旋转方向是否正确变压器内是否过多的灰尘或异物聚集若有必须清除，以保证空气流通和防止绝缘击穿变压器本体声音是否异常变压器本体声音无异常，正常运行的变压器，发出的是均匀的“嗡嗡”声10隔离开关隔离开关瓷瓶外表面有无锈蚀、变形隔离开关瓷瓶外表面无锈蚀、变形接地刀闸与隔离开关机械闭锁是否可靠接地刀闸与隔离开关机械闭锁可靠控制箱密封是否良好控制箱密封良好隔离开关一次设备载流导体元件接头、触头、引线等设备温度测试用红外成像仪测量，与历次测量数据进行比较，无明显或局部过热现象11电流互感器电流互感器有无渗漏油现象电流互感
5、器无渗漏油现象瓷瓶是否完好，无放电现象瓷瓶完好，无放电现象油位是否在油表上下限刻度之内油位在油表上下限刻度之内检查接头、本体温度测量用红外成像仪测量，与历次测量数据进行比较，无明显或局部过热现象电压本体有无渗漏木体无渗漏12互感器瓷瓶有无裂纹、有无放电现象瓷瓶无裂纹、无放电现象油位是否在油表上下限刻度之内油位在油表上下限刻度之内一次引线接头、瓷套表面、二次端广箱等部位温度测试用红外成像仪测量，与历次测量数据进行比较，无明显或局部过热现象13高压J1.-关柜开关位置指示与开关状态是否一致，储能机构状态是否正确开关位置指示与开关状态一致，储能机构状态正确开关在运行位时高压带电显示三相指示灯是否亮开
6、关在运行位高压带电显示三相指示灯亮二次控制柜标示牌是否齐全、正确二次控制柜标示牌齐全、正确母线电压表显示与额定电压是否一致母线电压表显示与额定电压一致15低压配电柜母线电压、电流表计是否完整，指示是否正确母线电压、电流表计完整，指示正确一次保险无熔断、保险座有无损坏一次保险无熔断、保险座无损坏检查开关分、合位置指示是否正确开关分、合位置指示正确红、绿灯指示是否正确红、绿灯指示正确开关有无异音、异味开关无异音，无异味合闸操作手柄是否完整，位置指示是否正确合闸操作手柄完整，位置指示正确面板按钮齐全，红、绿灯指示是否正确面板按钮齐全，红、绿灯指示正确附件2电站周巡检工作标准序号巡视设备巡检内容巡检标
7、准备注1继保装置空气开关位置是否正确，熔断器有无熔断空气开关位置正确，熔断器无熔断继电器有无抖动、发热现象继电器无抖动、发热现象端子排有无损坏、发热，二次线有无脱落端子排无损坏、发热，二次线无脱落标识是否完好，字体清嘶标识完好，字体清晰电缆有无破损、发热，电缆孔封堵完好电缆有无破损、发热，电缆孔封堵完好2故障录波器有无死机现象无死机现象键盘鼠标操作是否灵敏键盘鼠标操作灵敏GPS时钟显示是否正确GPS时钟显示正确故障录波器前置机通讯指示灯显示是否正常故障录波器前置机通讯指示灯显示正常有无故障报警无故障报警故障录波器屏内打印机色带及纸张是否充足故障录波器屏内打印机色带及纸张充足3逆变器逆变器是否有
8、损坏或变形逆变器无损坏或变形运行是否有异常声音运行无异常声音外壳发热是否在正常范围内外壳发热在正常范国内液晶屏检查：内部通讯是否正常；逆变器和PC机通讯是否正常；输出功率和工作状态是否正常：直流电压、电流是否正常；发电量曲线图是否正常；三相线电压电流显示是否正常内部通讯正常；逆变器和PC机通讯正常；输出功率和工作状态正常；直流电压、电流正常；发电量曲线图正常；三相线电压电流显示正常4主变压罂有载分接开关机构箱外观是否完好，位置指示是否正确有载分接开关机构箱外观完好，位置指示正确引线与套管导电杆连接是否紧固，接头外观是否完好，有无放电现象引线与套管导电杆连接紧固，接头外观完好，无放电现象蝶阀是否
9、均在打开位置蝶阀均在打开位置5户外断路空压机或油泵有无渗漏现象空压机或油泵无渗漏现象附件3电站月巡检工作标准序号巡视设备巡检内容巡检标准备注1站用变压器变压器上方后无漏水、外壳有无变形，声音有无异常变压器上方无漏水，外壳无变形，声音无异常将风扇手动开启，检查风扇运行是否良好，声音是否正常将风扇手动开启，检查风扇运行良好，声音正常2直埋也缆直埋电缆路面是否正常，有无挖掘现象路面正常，无挖掘现象线路标桩是否完整无缺线路标桩完整无缺3组件光伏组件是否存在玻璃破碎、背板灼焦、明显的颜色变化光伏组件不存在玻璃破碎、背板灼焦、明显的颜色变化光伏组件是否存在与组件边缘或任何电路之间形成连通通道的气泡光伏组件
10、不件存在与组件边缘或任何电路之间形成连通通道的气泡光伏组件是否存在接线盒变形、扭曲、开裂或烧毁、接线端子没有良好连接光伏组件不存在接线盒变形、扭曲、开裂或烧毁、接线端子良好连接光伏组件表面是否有鸟粪、灰尘电站配备可伸缩铲，对光伏组件表面的鸟粪应及时铲掉，无明显的灰尘。园区内有杂物、泥沙遮挡组件电站配备相应工具，巡检发现类似问题及时处理4支架支架的所有螺栓、焊缝和支架连接是否牢固可靠，表面的防腐涂层，是否出现开裂和脱落现象支架的所有螺栓、焊缝和支架连接应牢固可靠，表面的防腐涂层，不出现开裂和脱落现象5汇流箱直流汇流箱是否存在变形、锈蚀、漏水、积灰现象直流汇流箱不存在变形、锈蚀、漏水、积灰现象箱体
11、外表面的安全警示标识是否完整无破损箱体外表面的安全警示标识完整无破损直流汇流箱内各个接线端子是否出现松动、锈蚀现象直流汇流箱内各个接线端子不应出现松动、锈蚀现象直流汇流箱内的高压直流熔丝是否熔断宜流汇流箱内的高压直流熔丝完好、无熔断6围栏电站光伏矩阵围栏是否有倒塌、破损电站光伏矩阵围栏没有倒塌、破损附件4电站维护工作标准序号维护设备维护内容维护标准备注1逆变器逆变器除尘逆变器停电，用吹风机吹扫干净维护周期为4个月2箱变箱变除尘箱变停电，用吹风机吹扫干净维护周期为4个月，除尘需进线开关柜断开，视具体运行情况而定3主变压器用钳形电流表测铁芯、夹件接地引下线电流运行中接地电流一般不大于维护周期为2个
12、月4站用变压*站用变压器除尘站用变压器停电，用吹风机吹扫干净维护周期为4个月5继保室环境卫生及二次设备除尘设备不停电，用吹风机吹扫干净，严禁使用湿抹布擦拭设备维护周期为1个月6各配电室地面卫生清扫地面清扫干净，无明显积灰维护周期为1个月7各配电室设备各配电室设备、开关除尘设备停电，用吹风机吹扫干净维护周期为4个月附件5站日巡检工作记录表年一月.日序号巡视设备巡视结果巡视人巡视时间验收人备注1直流系统2继保装置3故障录波器1测控装置5电能量计量系统6远动设备7升压站户外端子箱8断路器9主变压器10隔离开关11电流互感器12电压互感器13高压开关柜14低压配电柜附件电站6周巡检工作记录表年一月.日序号巡视设备巡视结果巡视人巡视时间验收人备注1继保装置2故障录波器3逆变器4主变压器5箱变6户外断路器附件电站月巡7检工作记录表年.月日序号巡视设备巡视结果巡视人巡视时间验收人备注1站用变压器2
