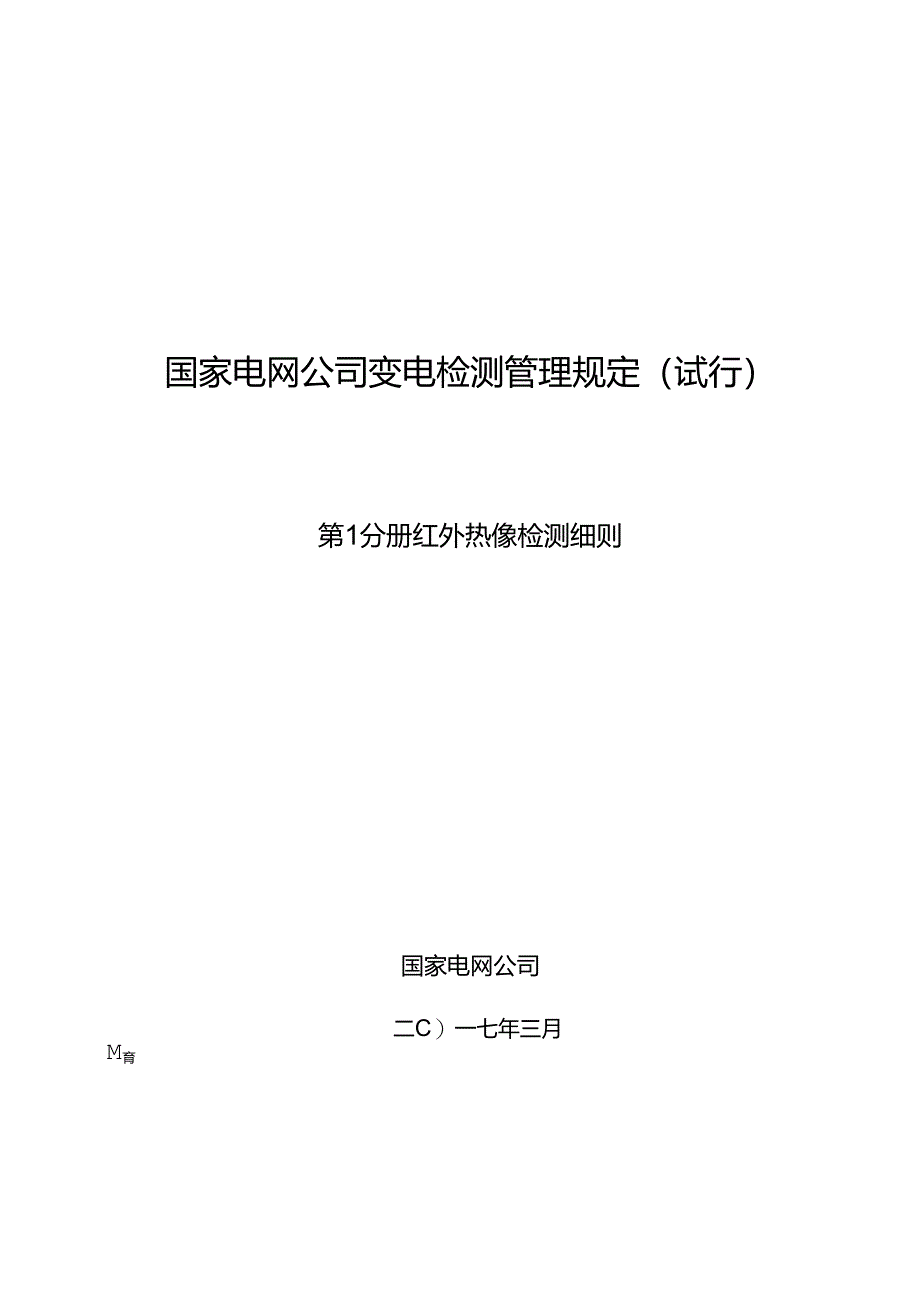

1、国家电网公司变电检测管理规定（试行）第1分册红外热像检测细则国家电网公司二C）一七年三月M育1检测1.1 环境要求1.2 待测设备要求1.3 人员要求1.4 安全要求1.5 仪器耍求3 33.1 检测原理图33.2 检测步骤33.3 .2精确检测33.4 3检测验收44 分Vr44.1 判断方法44.2 判断依据44.3 缺陷类型的确定及处理方法5,检测原始数据和55.1 原始效据55.2 检测报告5附录A甫6附*B（镇茶性附录）缸外编像检费异常报告7府录C（资料性PMD高压开关设备和控制设备各畀部件、材料和细介质的温度和开极限8W*D（XMttNM）电流数端31设备候陪徐新欠据10E（资料t

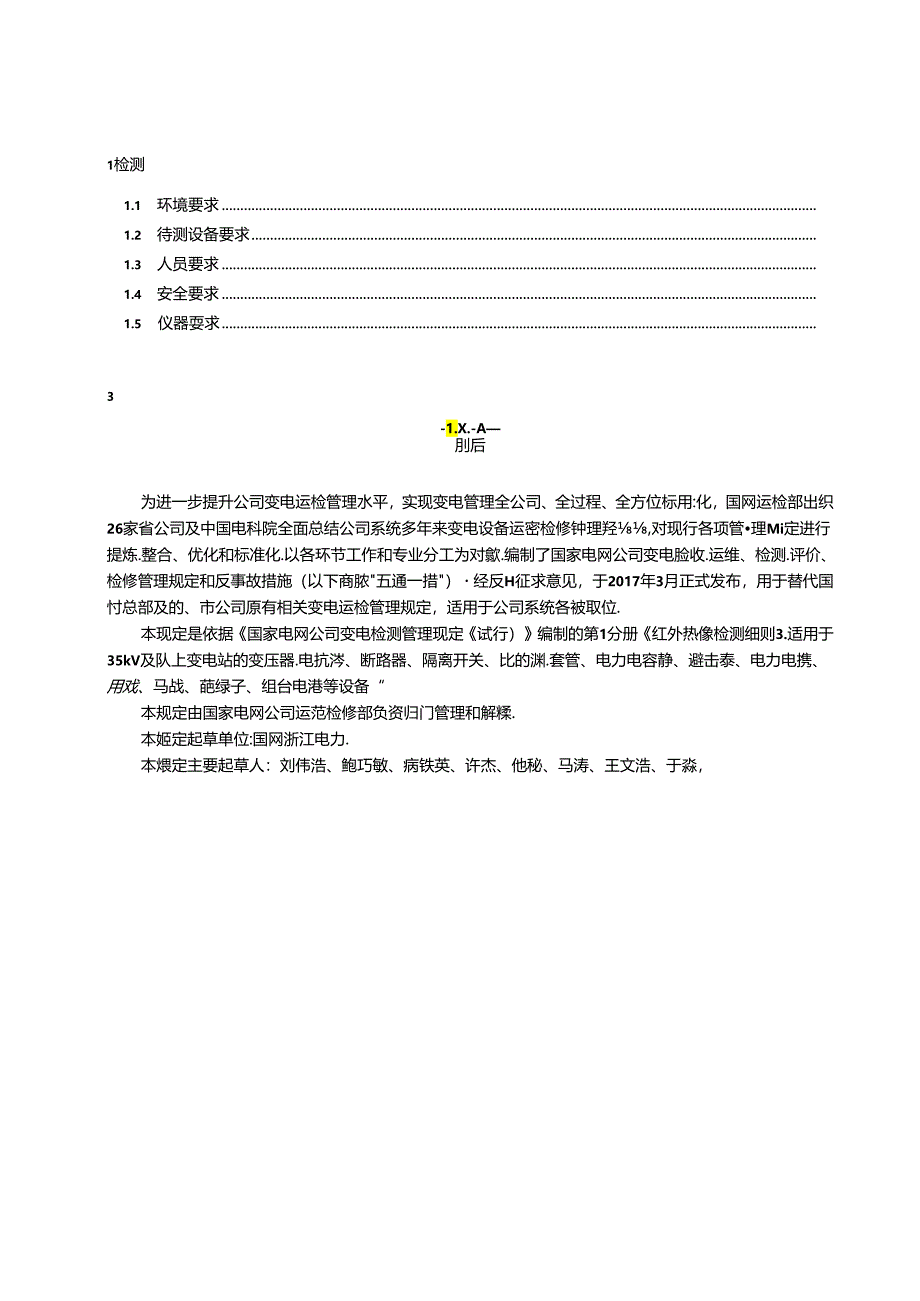

2、p录）压热设X2附*F（贵料性附录）风速、M的关系衰14附录G（资科性”）常用材料期率的A值.”.15附录H（贵科性附录）精确窝!外热像仪的基本要求16附录I（RMttW*）-外IMt仪的的本要求19附*J（贵科性附录）在线SI红外热像仪的基本要求21附录K（资料性附录）电,设备红外缺陷典型图畜22-1.X.-A刖后为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标用:化，国网运检部出织26家省公司及中国电科院全面总结公司系统多年来变电设备运密检修钟理羟,对现行各项管理Mi定进行提炼.整合、优化和标准化.以各环节工作和专业分工为对歙.编制了国家电网公司变电脸收.运维、检测.

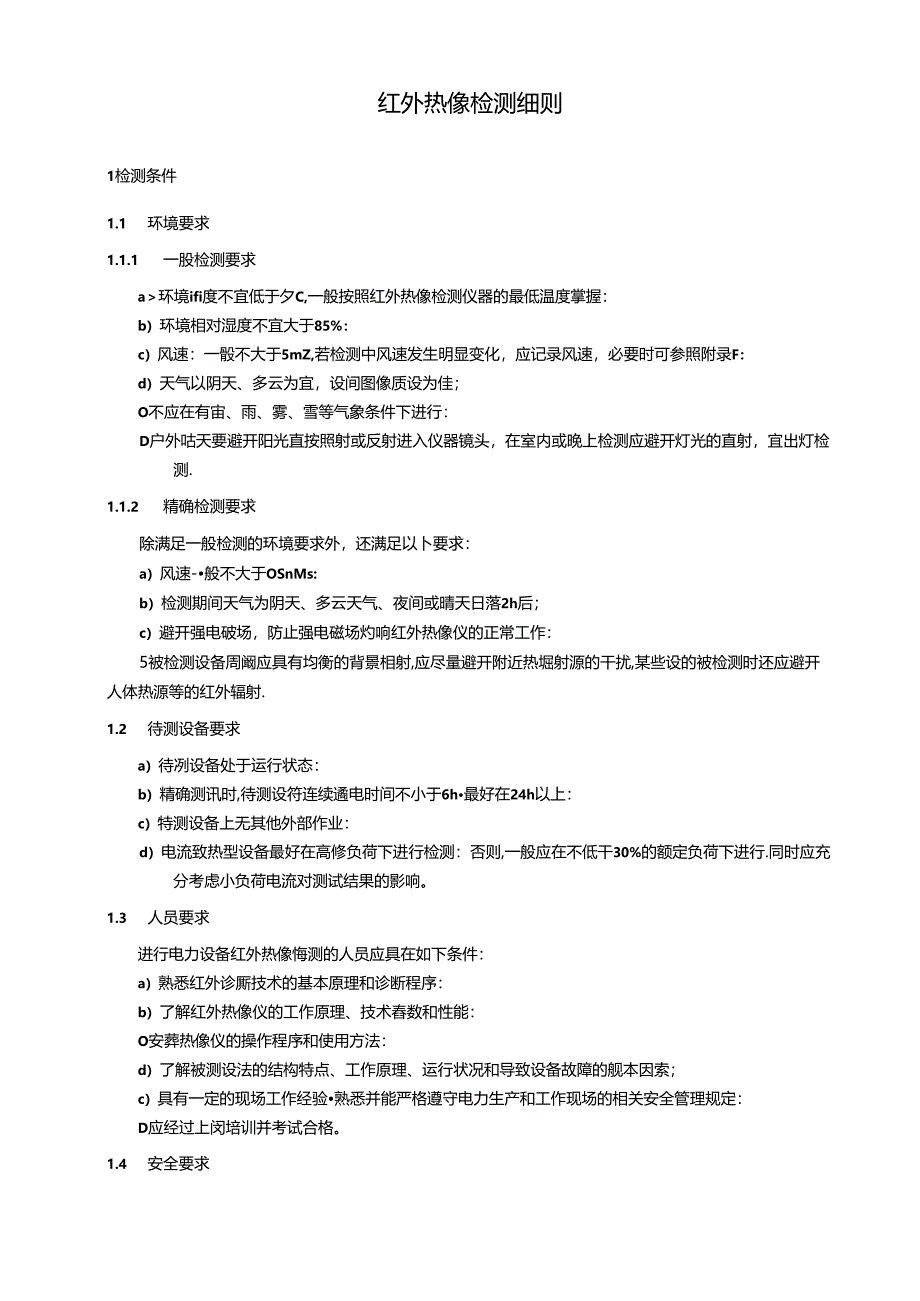

3、评价、检修管理规定和反事故措施（以下商脓五通一措）经反H征求意见，于2017年3月正式发布，用于替代国忖总部及的、市公司原有相关变电运检管理规定，适用于公司系统各被取位.本现定是依据国家电网公司变电检测管理现定试行）编制的第1分册红外热像检测细则3.适用于35kV及队上变电站的变压器.电抗涔、断路器、隔离开关、比的渊.套管、电力电容静、避击泰、电力电携、用戏、马战、葩绿子、组台电港等设备“本规定由国家电网公司运范检修部负资归门管理和解糅.本姬定起草单位:国网浙江电力.本煨定主要起草人：刘伟浩、鲍巧敏、病铁英、许杰、他秘、马涛、王文浩、于淼，红外热像检测细则1检测条件1.1 环境要求1.1.1
4、一股检测要求a环境ifi度不宜低于夕C,一般按照红外热像检测仪器的最低温度掌握：b）环境相对湿度不宜大于85%：c）风速：一骰不大于5mZ,若检测中风速发生明显变化，应记录风速，必要时可参照附录F：d）天气以阴天、多云为宜，设间图像质设为佳；O不应在有宙、雨、雾、雪等气象条件下进行：D户外咕天要避开阳光直按照射或反射进入仪器镜头，在室内或晚上检测应避开灯光的直射，宜出灯检测.1.1.2 精确检测要求除满足一般检测的环境要求外，还满足以卜要求：a）风速-般不大于OSnMs:b）检测期间天气为阴天、多云天气、夜间或晴天日落2h后；c）避开强电破场，防止强电磁场灼响红外热像仪的正常工作：5被检测设备
5、周阚应具有均衡的背景相射,应尽量避开附近热堀射源的干扰,某些设的被检测时还应避开人体热源等的红外辐射.1.2 待测设备要求a）待冽设备处于运行状态：b）精确测讯时,待测设符连续遹电时间不小于6h最好在24h以上：c）特测设备上无其他外部作业：d）电流致热型设备最好在高修负荷下进行检测：否则,一般应在不低干30%的额定负荷下进行.同时应充分考虑小负荷电流对测试结果的影响。1.3 人员要求进行电力设备红外热像悔测的人员应具在如下条件：a）熟悉红外诊厮技术的基本原理和诊断程序：b）了解红外热像仪的工作原理、技术舂数和性能：O安葬热像仪的操作程序和使用方法：d）了解被测设法的结构特点、工作原理、运行状
6、况和导致设备故障的舰本因索；c）具有一定的现场工作经验熟悉并能严格遵守电力生产和工作现场的相关安全管理规定：D应经过上闵培训并考试合格。1.4 安全要求a）应严格执行国家电网公司电力安全工作规程变电部分-4电力安全工作规程（配电部分冷及电力安全工作规程（线路部分）的相关要求：b）应在良好的天气下进行，如遇雷、雨、舌、雾不得诳行该项工作，风力大于5ms时，不宜进行该项工作：c）检测时应与设盖带电部位保持相应的安全距而；d）进行检测时,要防止误珑误动设备：e）行走中注意脚下，防止踩踏设备管道；ft应有专人监护,监护人在检测期间应始终行使监护职费.不得擅离岗位或兼任其他工作.1.5 仪器要求红外测温
7、仪一般由光学系统、光电探刈器、信号放大及处理系统、显示和输出、存储电元等组成.红外测温仪应经具有资质的相关部门校验合格，并按规定粘贴合格标忐。1.5.1 主要技术指标便携式红外热像仪的堪木要求：a）空间分辨率：不大于B卷弧度（标准慎头配置）：b）温度分辨率：不大于0.1C：c）帧颇：不低干25Hz：d）像素：一般检测不低于160X120,精确检测不低于320X240；c）测温准确度应不大于2C或2%（取绝对值大者）：D测温,致性应满足测温准确度的要求.手持（枪）式纣外热像仪主要指标：a）空间分疥率：不大于1.9充孤度（标准镜头配置）：b）温度分辨率：不大于0.15T：c）帧频：而于25Hz：d
8、）像素：不低于160X1201.5.2 功能要求a）满足有最高点温度自动跟踪.b）采用优质显示屏，操作简单，仪器轻使，图像比较酒所、稳定。c）可采用日设取景器.分析收件功能丰甘.d）温度单位设汉可C和F相互转换，c）可以大气透过率修正、光学透过率修正.温度非均匀性校正.n有测瞅点温、温差功能、温度曲战，显示区域的生诲温度.S）可以修正红外热像图及各种参数,各参数应包括：时间H期、物体的发射率、环境湿度湿度、目标即离、所使用的镜头、所设定的温度莅If1.h）电源必须采用可充电锂电池.一组电池连续工作时间不小于2小时.电池组应不少于两组.i）能就对不同的俄测试设备外壳材料进行相关参数的调整，2检测
9、准备a检测前，应了解相关设备数盘、型号、制造厂家、安装日期等信息以及运行情况，制定相应的技术措施.b）配齐与检测工作相符的图纸、上次检测的记录、标准化作业工艺卡。0检查环境、人员、仪器、设备满足检测条件.d）了解现场设备运行方式,并记录待测设备的负荷电流.e）按相关安全生产管理规定办理工作许可手续，3桧测方法1.1 检测原理图市口警学系明号M硒现图1探流0成像原理示意图1.2 检测步骤3. 2.1一股检测a）仪器开机，进行内部温度校准,待图像稳定后时仪器的参数进行设置。b）根据被测设备的材料设置辐射率，作为一般检测，被测设备的辐射率一般取0.9左右.O设置仪器的色标湿衣城程,一般宜设置在环境温
10、度加IOK2OK左的温升范困。d）开始测图,远距离时所钉被冽设备进行全面扫描,宜选择彩色显示方式,圜节图像使我具有消晰的油度层次显示，并结合数值测温手段，如热点跟踪、区域温度跟踪等手段进行检测.应充分利用仪器的有关功能,如图像平均、自动跟踪等,以达到最住悔测效果.O环境海度发生较大变化时，应对仪器重新进行内部温度校准。0发现有异常后,再有针对性地近距离时异常郃位和重点被测i殳备进行精确检测.g）测海时，应确保现场实际测地距离满足设的最小安全距离及仪器有效测珏跑图的要求.4. 2.2精确检测a）为了准硝测海或方便报踪，应事先设置几个不同的方向和角度，确定朵佳检测位置，并可做上标记，以供今后的兔测
11、用,提高互比性和工作效率.b）将大气ifi度、相时湿度、测室用离等补偿参数输入，进行必要修正,并选择适当的测海范围。O正确选择被测设备的辐射率.特别要考虑金族材料友面氧化对选取辐射率的影响.辐射率选取具体可参见附录G.d）检测温升所用的环境温度参照物体应尽可能选择与被测试设备类似的物体,且地好能在同一方向或同一视场中选择.e）家设法发热点、正常相的对应点及环境温度参照体的温度值时，应使用同一仪器相继测飞,O在安全距禹允许的条件下.红外仪器宜尽量兼近被测设备.使被测设的（或目标足盘充满粘个仪潺的视场，以提而仪器对被测设备表面细节的分辨能力及测海准确度.必要时，可使用中、长便即战头.g）记录被核设
12、备的实际负荷电流、额定电流、运行电压，被戊物体温度及环境参照体的温度值，3.3检测验收a检杳检测数据是否准确、完整：b）恢复设备到检测前状态：0发现检测数据异常及时上报相关运维管理单位4检测蛾据分析与处理对不同类型的设符采用相应的判断方法和判断依据，并由热像特点进一步分析设备的缺陷特征，判断出设备的缺陷类型，1.1 判断方法a表面温度刊断法：主要适用于电流致热型和电磁效应引起发热的设备，根据测得的设备表面温度依，对照GB,T11022中高压开关谀备和控制设备各种部件、材料及绝缘介质的温度和谢升极限的有关规定详细规定见附录C，结合环境气候条件、仪荷大小进行分析判断，b）同类比较判断法：根兆同组三
13、和设备同和设备之间及同类设备之间对应部位的温差进行比较分析。O图像特征判断法:主要适用于电压致热型设备.根据同类设备的正常状态和异常状态的热像图.判断设各是否正常.注意尽量排除各种扰因素对图像的影响.必要时结合电气试验或化学分析的结果，iS行综合判断,d）和时温差判新法：主要适用于电流致热型设备.特别是对小负荷电流致热型设的,采用相对讯差判断法可降低小负荷缺陷的漏判率.对电流致热型设符,发热点温升值小于15K时，不宜采用相对温差判断法.S档案分析判断法：分析同设符不同时期的温度场分布，找出设备致热参数的变化，划断设法是否正常.n实时分析判断法：在段时间内使用红外热像仪连续检测某被测设备，观察设
14、徐温度的仪我、时间等因素变化的方法，1.2 判断依据a）电流致热型设备的判断依据详细见附录D。b）电压致热型设备的判断依据详细见附录E.C）当缺陷是由两种或两种以上因素引起的，成综合判断缺陷性质.对于那场和混睡引起的过热可依据电流致热型设法的判据进行处理。1.3 缺陷类型的确定及处理方法根据过热缺陷时电气设符运行的膨响程度将缺陷分为以下三类：4. 3.1一般缺陷a）指设备存在过热.有一定温差,温度场有一定梯度.但不会引起事故的缺陷.这类缺陷一般要求记录在案,注电观察其缺陷的发展.利用停电机会检修,有计划地安排试验检修消除缺陷.b）当发热点品升值小于15K时.不宜采用附录D的规定确定设符缺陷的性
