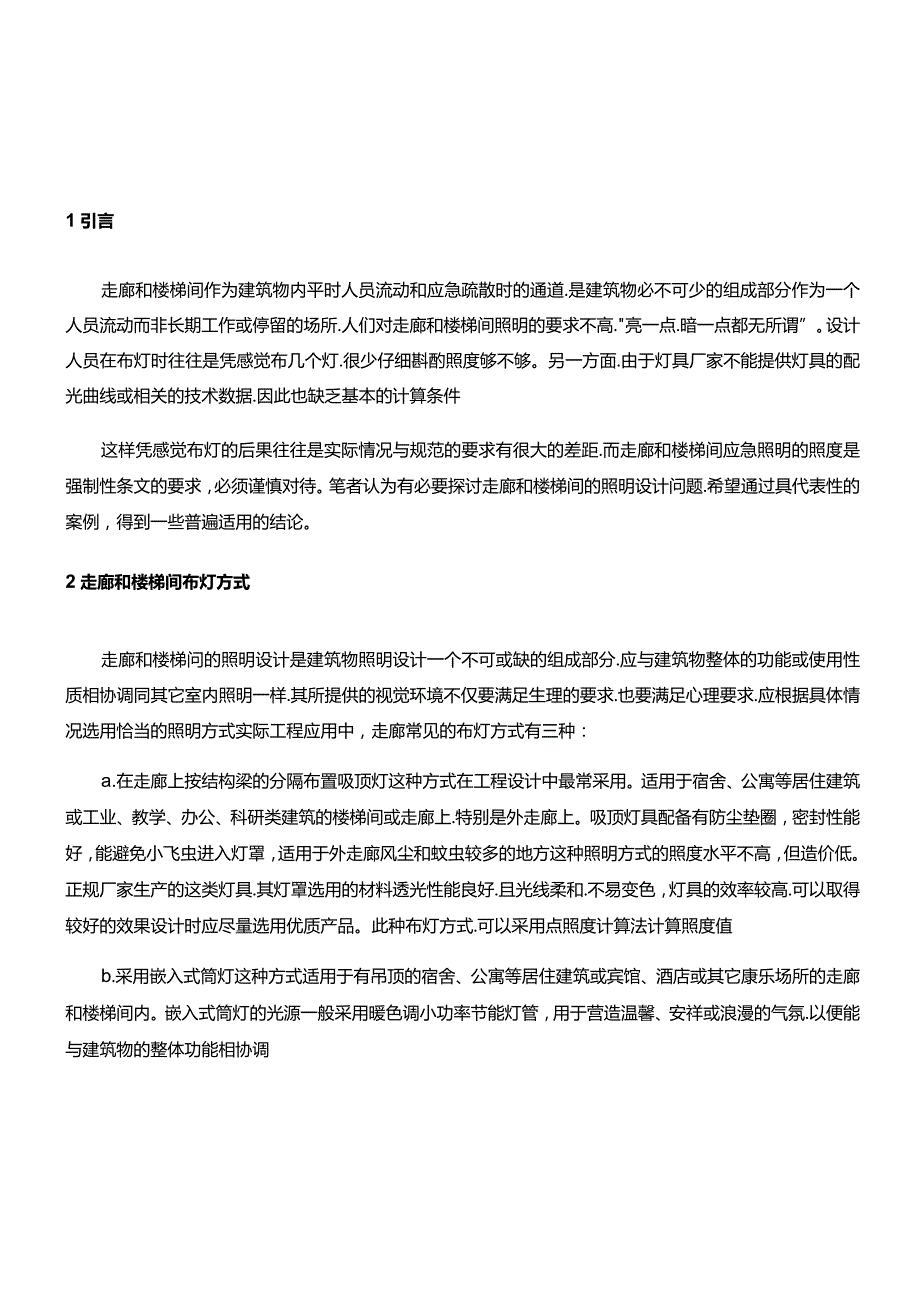

1、1引言走廊和楼梯间作为建筑物内平时人员流动和应急疏散时的通道.是建筑物必不可少的组成部分作为一个人员流动而非长期工作或停留的场所.人们对走廊和楼梯间照明的要求不高.亮一点.暗一点都无所谓”。设计人员在布灯时往往是凭感觉布几个灯.很少仔细斟酌照度够不够。另一方面.由于灯具厂家不能提供灯具的配光曲线或相关的技术数据.因此也缺乏基本的计算条件这样凭感觉布灯的后果往往是实际情况与规范的要求有很大的差距.而走廊和楼梯间应急照明的照度是强制性条文的要求，必须谨慎对待。笔者认为有必要探讨走廊和楼梯间的照明设计问题.希望通过具代表性的案例，得到一些普遍适用的结论。2走廊和楼梯间布灯方式走廊和楼梯问的照明设计是
2、建筑物照明设计一个不可或缺的组成部分.应与建筑物整体的功能或使用性质相协调同其它室内照明一样.其所提供的视觉环境不仅要满足生理的要求.也要满足心理要求.应根据具体情况选用恰当的照明方式实际工程应用中，走廊常见的布灯方式有三种：a.在走廊上按结构梁的分隔布置吸顶灯这种方式在工程设计中最常采用。适用于宿舍、公寓等居住建筑或工业、教学、办公、科研类建筑的楼梯间或走廊上.特别是外走廊上。吸顶灯具配备有防尘垫圈，密封性能好，能避免小飞虫进入灯罩，适用于外走廊风尘和蚊虫较多的地方这种照明方式的照度水平不高，但造价低。正规厂家生产的这类灯具.其灯罩选用的材料透光性能良好.且光线柔和.不易变色，灯具的效率较高

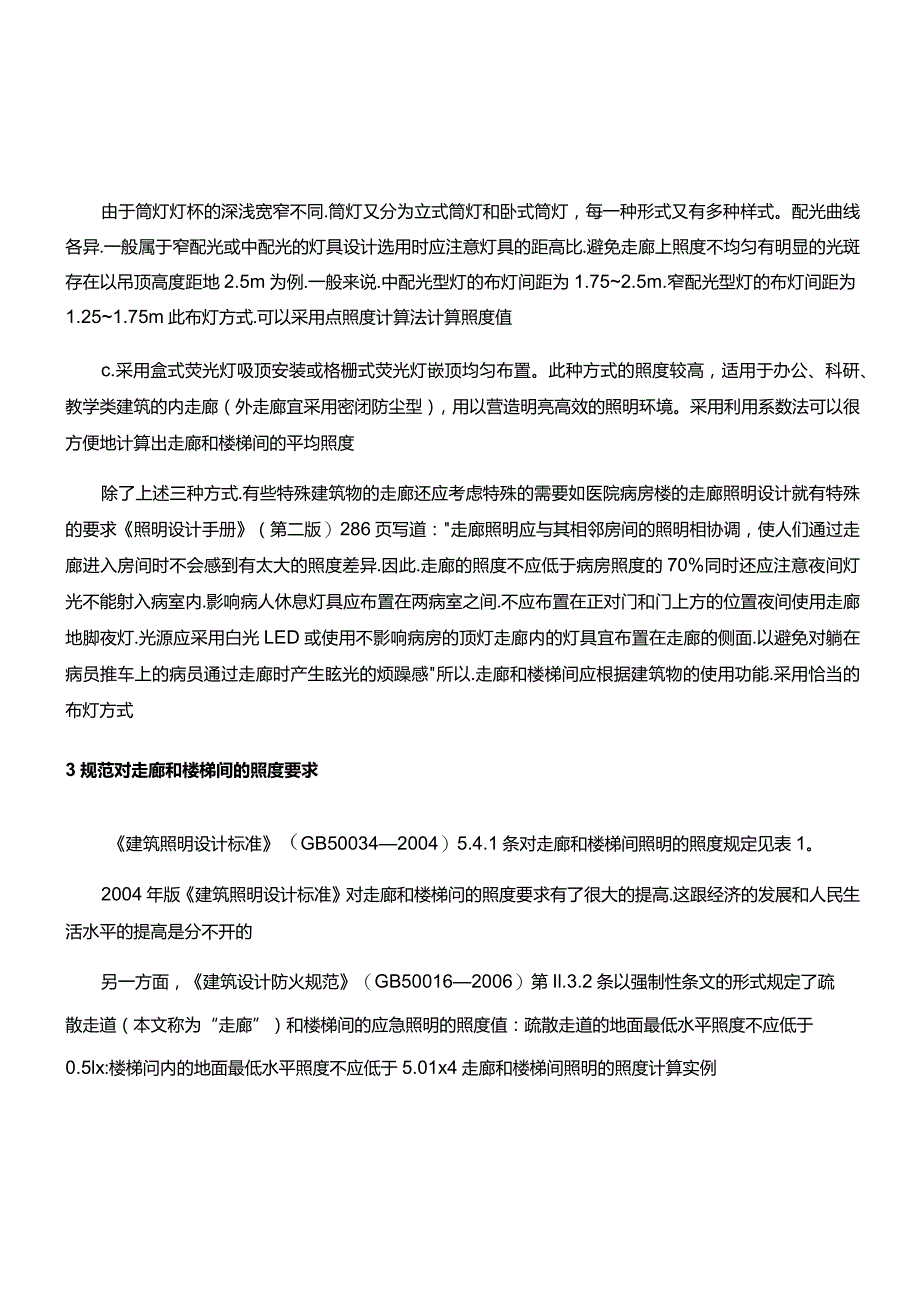

3、.可以取得较好的效果设计时应尽量选用优质产品。此种布灯方式.可以采用点照度计算法计算照度值b.采用嵌入式筒灯这种方式适用于有吊顶的宿舍、公寓等居住建筑或宾馆、酒店或其它康乐场所的走廊和楼梯间内。嵌入式筒灯的光源一般采用暖色调小功率节能灯管，用于营造温馨、安祥或浪漫的气氛.以便能与建筑物的整体功能相协调由于筒灯灯杯的深浅宽窄不同.筒灯又分为立式筒灯和卧式筒灯，每一种形式又有多种样式。配光曲线各异.一般属于窄配光或中配光的灯具设计选用时应注意灯具的距高比.避免走廊上照度不均匀有明显的光斑存在以吊顶高度距地2.5m为例.一般来说.中配光型灯的布灯间距为1.752.5m.窄配光型灯的布灯间距为1.25
4、1.75m此布灯方式.可以采用点照度计算法计算照度值c.采用盒式荧光灯吸顶安装或格栅式荧光灯嵌顶均匀布置。此种方式的照度较高，适用于办公、科研、教学类建筑的内走廊（外走廊宜采用密闭防尘型），用以营造明亮高效的照明环境。采用利用系数法可以很方便地计算出走廊和楼梯间的平均照度除了上述三种方式.有些特殊建筑物的走廊还应考虑特殊的需要如医院病房楼的走廊照明设计就有特殊的要求照明设计手册（第二版）286页写道：走廊照明应与其相邻房间的照明相协调，使人们通过走廊进入房间时不会感到有太大的照度差异.因此.走廊的照度不应低于病房照度的70%同时还应注意夜间灯光不能射入病室内.影响病人休息灯具应布置在两病室之间
5、.不应布置在正对门和门上方的位置夜间使用走廊地脚夜灯.光源应采用白光LED或使用不影响病房的顶灯走廊内的灯具宜布置在走廊的侧面.以避免对躺在病员推车上的病员通过走廊时产生眩光的烦躁感所以.走廊和楼梯间应根据建筑物的使用功能.采用恰当的布灯方式3规范对走廊和楼梯间的照度要求建筑照明设计标准（GB500342004）5.4.1条对走廊和楼梯间照明的照度规定见表1。2004年版建筑照明设计标准对走廊和楼梯问的照度要求有了很大的提高.这跟经济的发展和人民生活水平的提高是分不开的另一方面，建筑设计防火规范（GB500162006）第Il.3.2条以强制性条文的形式规定了疏散走道（本文称为“走廊”）和楼梯

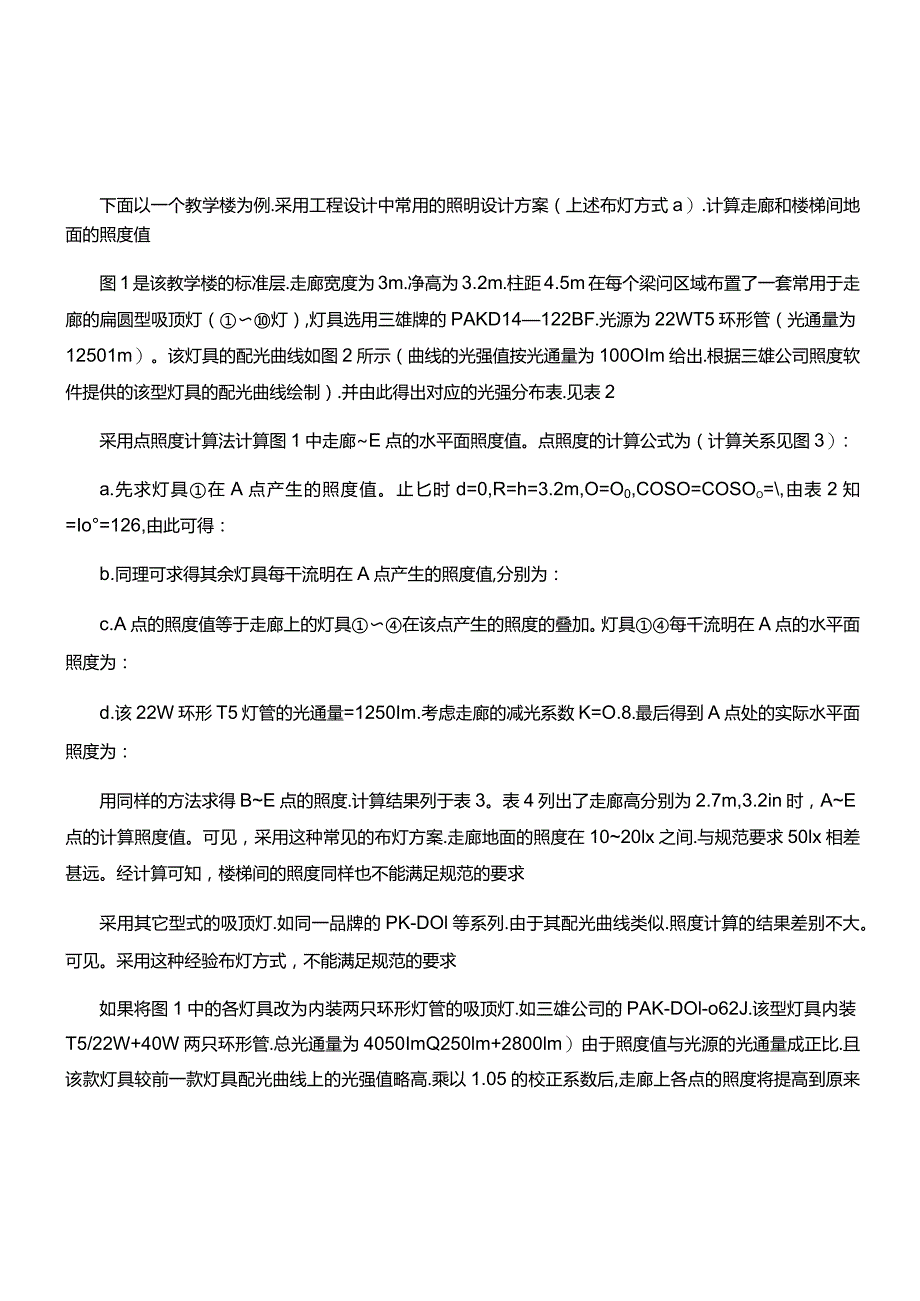

6、间的应急照明的照度值：疏散走道的地面最低水平照度不应低于0.5lx:楼梯问内的地面最低水平照度不应低于5.01x4走廊和楼梯间照明的照度计算实例下面以一个教学楼为例.采用工程设计中常用的照明设计方案（上述布灯方式a）.计算走廊和楼梯间地面的照度值图1是该教学楼的标准层.走廊宽度为3m.净高为3.2m.柱距4.5m在每个梁问区域布置了一套常用于走廊的扁圆型吸顶灯（灯）,灯具选用三雄牌的PAKD14122BF.光源为22WT5环形管（光通量为12501m）。该灯具的配光曲线如图2所示（曲线的光强值按光通量为100OIm给出.根据三雄公司照度软件提供的该型灯具的配光曲线绘制）.并由此得出对应的光强分
7、布表.见表2采用点照度计算法计算图1中走廊E点的水平面照度值。点照度的计算公式为（计算关系见图3）:a.先求灯具在A点产生的照度值。止匕时d=0,R=h=3.2m,O=O0,COSO=COSOo=,由表2知=Io=126,由此可得：b.同理可求得其余灯具每干流明在A点产生的照度值,分别为：c.A点的照度值等于走廊上的灯具在该点产生的照度的叠加。灯具每千流明在A点的水平面照度为：d.该22W环形T5灯管的光通量=1250Im.考虑走廊的减光系数K=O.8.最后得到A点处的实际水平面照度为：用同样的方法求得BE点的照度.计算结果列于表3。表4列出了走廊高分别为2.7m,3.2in时，AE点的计算照
8、度值。可见，采用这种常见的布灯方案.走廊地面的照度在1020lx之间.与规范要求50lx相差甚远。经计算可知，楼梯间的照度同样也不能满足规范的要求采用其它型式的吸顶灯.如同一品牌的PK-DOl等系列.由于其配光曲线类似.照度计算的结果差别不大。可见。采用这种经验布灯方式，不能满足规范的要求如果将图1中的各灯具改为内装两只环形灯管的吸顶灯.如三雄公司的PAK-DOl-o62J.该型灯具内装T5/22W+40W两只环形管.总光通量为4050ImQ250lm+2800lm）由于照度值与光源的光通量成正比.且该款灯具较前一款灯具配光曲线上的光强值略高.乘以1.05的校正系数后,走廊上各点的照度将提高到
9、原来的1.05x4050/1250=3.4倍照度计算结果见表3合计栏括号内的数字。从这组数据可以看出.走廊上主要交通路线上的照度在4055lx之间.基本上可以满足规范的要求同理.楼梯间的照度也较原方案提高了约3.4倍.也能满足规范要求5走廊和楼梯间的消防应急照明设计火灾发生时.消防应急照明能否起到应有的作用.将直接影响到人员的疏散和消防扑救走廊和楼梯间的应急照明设计常采用两种方式：其一是将应急照明与平时照明相结合.采用将部分平时灯具加带应急组件（含应急转换装置和蓄电池）;其二是采用专用的消防应急照明灯（俗称双头应急灯）不管采用何种应急照明方式都应当保证应急照明的转换时间、持续点亮时间和照度能满
10、足规范的要求其中应急照明的照度在强制性条文中给出了量化指标（见本文第3章）.是必须严格遵守的，但同时也是设计中最难以把握的一环下面对这两种应急照明方式分别加以讨论5.1 将部分平时灯具加带应急组件作为消防应急照明灯具仍以图1为例，均采用PAK-DOl-062J,内装T5/22w环形管，灯具、自带蓄电池，作为应急灯具。应急状态下应急灯具、在各点产生的照度如表3中彩色数字所示此时.各计算点的应急照明照度值分别为A点：1.53lx,点：12.30lx,C点：0.51lx,D点：5.63lx,E点：0.28lx很显然，E点的应急照明照度不符合建筑设计防火规范中“疏散走道的地面最低水平照度不应低于051
11、）【的规定。但是不是其它计算点都满足要求了呢？根据现行消防应急灯具（GB179452000）中第5.1.4的要求照明灯从主电源转换到应急电源供电时.其光通量应不低于光源在额定电压时光通量的70%也就是说.当这些应急灯具转由蓄电池最多减少为正常状态的70%.即应急状态下照度值可能会降低到正常状态的70%此时各点应急照明的照度值可能会降低为A点：1.07lx.B点：8.61lx,C点：0.36lx,D点：3.94l,E点：O.20lx可见C、E点的应急照明照度值均小于0.5lx事实上E点附近区域的应急照明照度都低于05l.违反了强制性条文如果将走廊上的灯具、作为应急灯具，那么同样的方法可以知道.此
12、时除了不在疏散路线上的较偏的C点外.其余点的照度都大于0.5Ix0对于楼梯间.很多设计图纸仅在每层的其中一个平台上装设应急照明灯。如图1中，仅将灯设为应急灯具（内装T5/22w环形管）。此时，灯正下方的照度为12.370%=8.61x（12.3为d=0时的照度计算值：70%为应急状态下照度降低到正常状态的百分比）。楼梯问内未设应急灯的平台处（图1中的F点）的应急照明照度值计算如下。F点距离灯的水平距离为d=5m,h=3.20.5=1.6m（高度为半层高）.可得R=5.25m,0=72.ooCOSO=O.30,用内插法由表2求得/。：/7,56.3.参照本文第4章d节的计算方法，并考虑应急状态下
13、光通量的减少后.得灯在F点的应急照明照度为:,7,。cos72.3o/R2=56.30.30/5.25=0.61lx:0.610.81250/1000=0.61lx:0.6170%=0.43lx0由上面的计算结果可知。F点处的应急照明的照度仅为O.43lx远小于楼梯间内的地面最氐水平照度不应低于5.Olx.违反了该强制性条文。可见.楼梯间内每层仅其中一个平台装设该款应急灯具是不行的.可以换用其它款应急灯具重新计算.或改为每个平台上均设置该款应急灯具。5.2 采用双头应急灯设计图纸中凭感觉布置双头应急灯的现象就更普遍了.例如.有的设计图纸中，双头应急灯的安装间距有二十多m.而有的仅35m究竟双头
14、应急灯安装间距多少才能满足要求呢？消防应急灯具对于消防应急灯具的应急转换时间、蓄电池的连续供电时间以及充、放电特性等都做了详细的规定.但对于应急灯具的输出光通量或光源功率最小值等这些直接影响应急照明照度值的参数却没有具体的规定目前各厂家的产品样本对于双头应急灯具一般只提供应急时间、光源功率,而不提供灯具的输出光通量、电池容量等参数。在这种情况下.设计师无从判定怎样设置双头应急灯具才可以满足“疏散走道的地面最低水平照度不应低于O.5lx:楼梯间内的地面最低水平照度不应低于5.Olx”等强制性规范的要求甚至于，消防专项审查也只能审查是否按规范设置了应急照明灯.而不能判断应急灯的设置是否足够，是否合
15、理。有关资料介绍.目前市场上常见的双头消防应急灯为3.6V、1.8Ah,输出光通量为201m,光源采用2X3W的充惰性气体的小灯泡有人将它悬挂于距地2m处，充电24h后，用照度计测量结果见表5根据该结果.走廊上任一点距最近的一个双头应急灯距离不应大于4m.双头应急灯的安装间距不大于811（均指挂在2m高处），即可以确保走廊上应急照明的励氐照度不低于0.5lx而对于楼梯间，根据表5中的实测数据。为了确保每个平台处的照度不低于5lx.每个平台都须装设应急灯具。这只是个人针对某个产品做出的测试数据.由此可见T,仅供参考现实的情况是.有些制造商为了保证蓄电池的连续供电时间符合制造标准的要求.将应急光源
