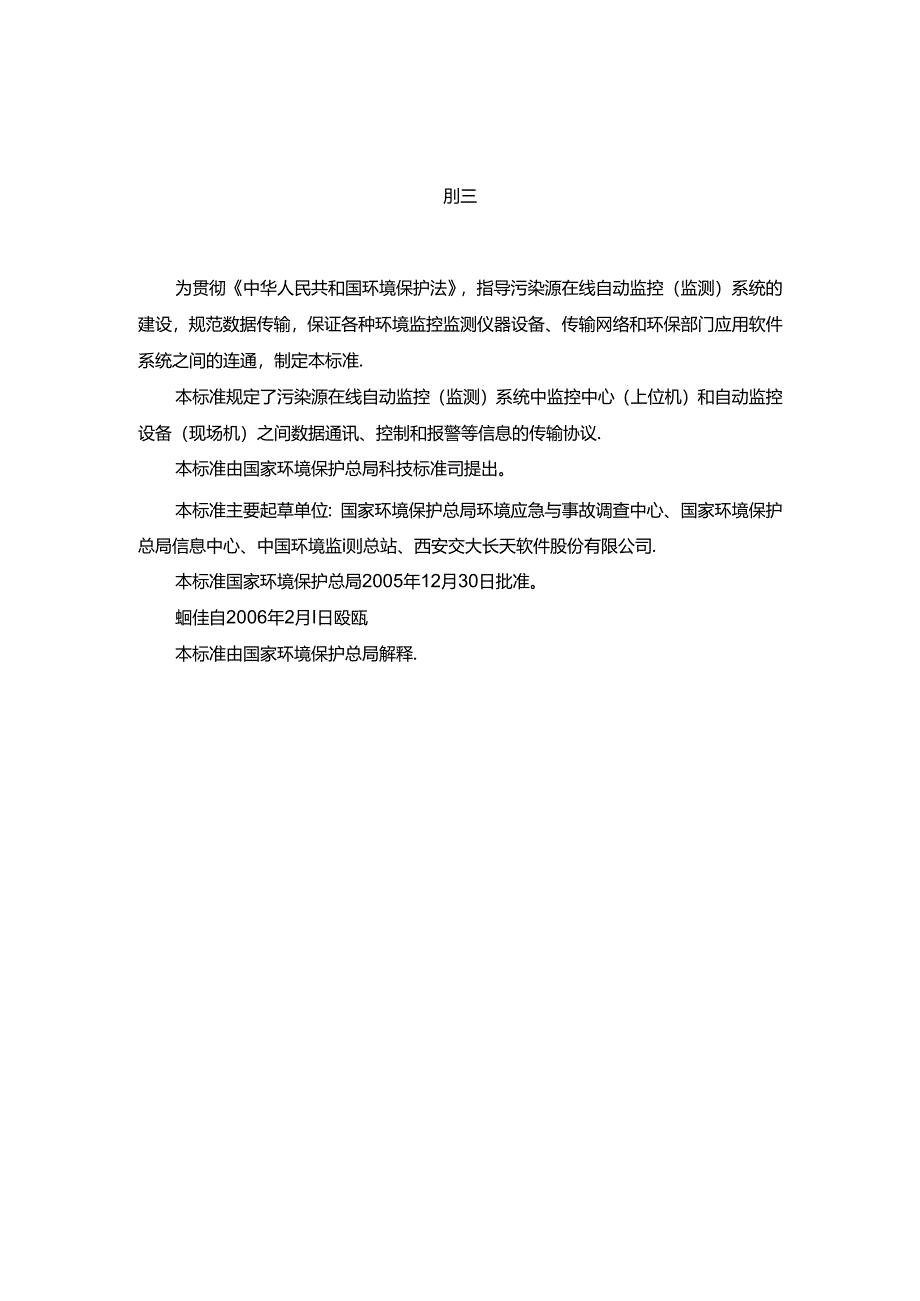

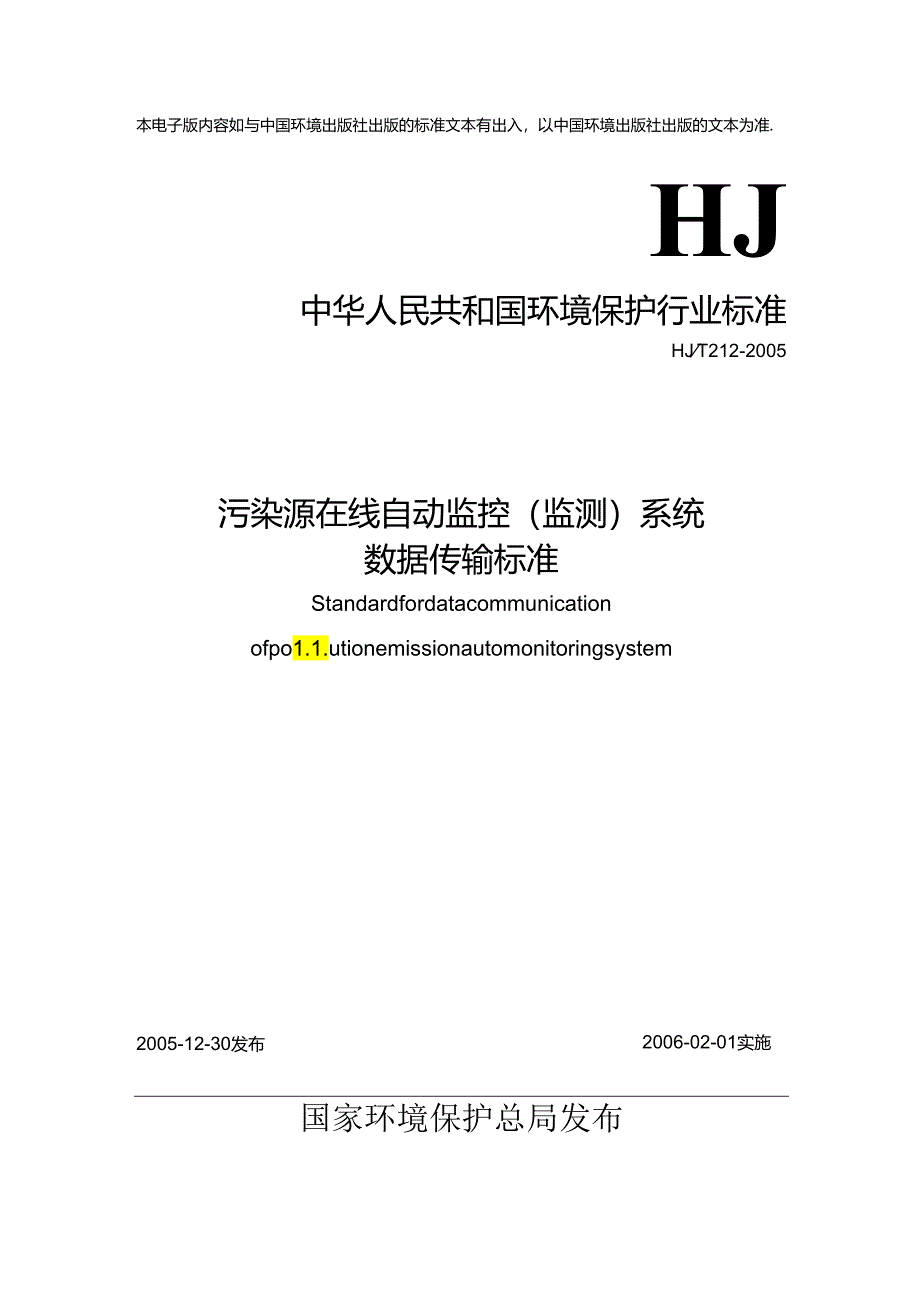

1、本电子版内容如与中国环境出版社出版的标准文本有出入，以中国环境出版社出版的文本为准.HJ中华人民共和国环境保护行业标准HJT212-2005污染源在线自动监控（监测）系统数据传输标准Standardfordatacommunicationofpo1.1.utionemissionautomonitoringsystem2005-12-30发布2006-02-01实施国家环境保护总局发布前aiiI适用范曲I2 引用标准I3 术语14 系统结构25 协议层次36 通讯悔议4附录A：循环冗余校5金（CRO算法13附录B：常用部分污染物相关参数编码表14附录C各条指令通讯过程示例17刖三为贯彻中华人民
2、共和国环境保护法，指导污染源在线自动监控（监测）系统的建设，规范数据传输，保证各种环境监控监测仪器设备、传输网络和环保部门应用软件系统之间的连通，制定本标准.本标准规定了污染源在线自动监控（监测）系统中监控中心（上位机）和自动监控设备（现场机）之间数据通讯、控制和报警等信息的传输协议.本标准由国家环境保护总局科技标准司提出。本标准主要起草单位：国家环境保护总局环境应急与事故调查中心、国家环境保护总局信息中心、中国环境监i则总站、西安交大长天软件股份有限公司.本标准国家环境保护总局2005年12月30日批准。蛔佳自2006年2月I日殴瓯本标准由国家环境保护总局解释.污染源在线自动监控（监测）系统

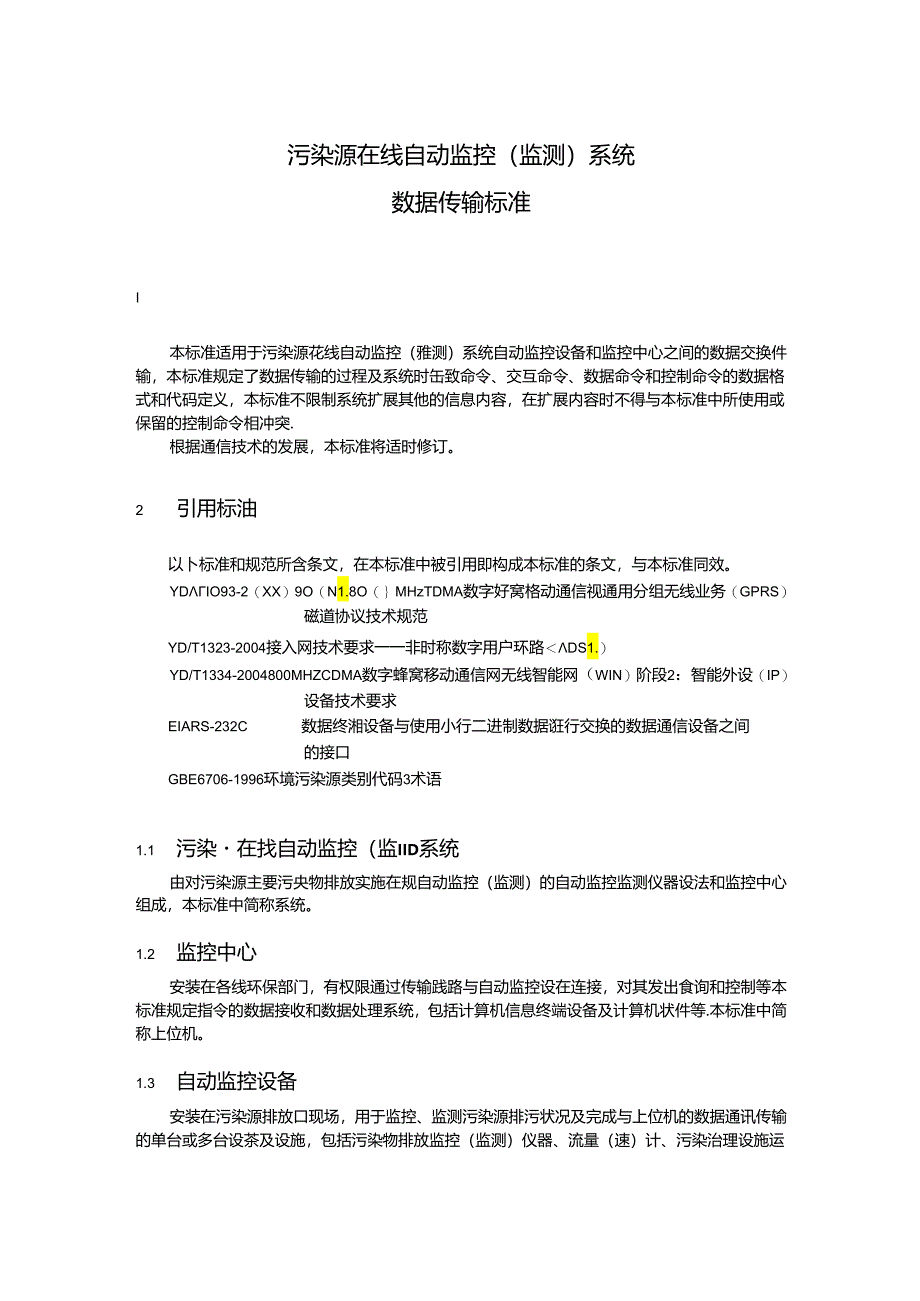

3、数据传输标准I本标准适用于污染源花线自动监控（雅测）系统自动监控设备和监控中心之间的数据交换件输，本标准规定了数据传输的过程及系统时缶致命令、交互命令、数据命令和控制命令的数据格式和代码定义，本标准不限制系统扩展其他的信息内容，在扩展内容时不得与本标准中所使用或保留的控制命令相冲突.根据通信技术的发展，本标准将适时修订。2引用标油以卜标准和规范所含条文，在本标准中被引用即构成本标准的条文，与本标准同效。YDIO93-2（XX）9O（N1.8O（MHzTDMA数字好窝格动通信视通用分组无线业务（GPRS）磁道协议技术规范YD/T1323-2004接入网技术要求一一非时称数字用户环路DS1.）YD
4、/T1334-2004800MHZCDMA数字蜂窝移动通信网无线智能网（WIN）阶段2：智能外设（IP）设备技术要求EIARS-232C数据终湘设备与使用小行二进制数据诳行交换的数据通信设备之间的接口GBE6706-1996环境污染源类别代码3术语1.1 污染在找自动监控（监IID系统由对污染源主要污央物排放实施在规自动监控（监测）的自动监控监测仪器设法和监控中心组成，本标准中简称系统。1.2 监控中心安装在各线环保部门，有权限通过传输践路与自动监控设在连接，对其发出食询和控制等本标准规定指令的数据接收和数据处理系统，包括计算机信息终端设备及计算机状件等.本标准中简称上位机。1.3 自动监控设
5、备安装在污染源排放口现场，用于监控、监测污染源排污状况及完成与上位机的数据通讯传输的单台或多台设茶及设施，包括污染物排放监控（监测）仪器、流量（速）计、污染治理设施运行记录仪和数据采集传输仪等是污染防治设施的组成部分0本标准中简称现场机.1.4 数据采集传仪聚集各种类鞭监控仪器仪表的数据、完成数据存储及与上位机数据通讯传输功能的单片机、工控机、嵌入式计算机、嵌入式可编程自动控制器PAC或可编程控制器等.4 系院结构污染就自动监控系统从底层逐级向上可分为现场机、传输网络和上位机三个层次.上位机通过传输网络与现场机交换数据、发起和应答指令，自动SS控设备有两种构成方式：1） 一台（套）现场机集自动
6、聆捽赛测）、存储和通讯传愉功能为一体，可直接通过传输网络与上位机相互作用。PP监控仪现场机2）现场有一套或多套监控仪零、仪表,监控仪器、仪表具有模拟或数字筠也接口连接到独立的数据采集传输仪，上位机通过数据采集传输仪实现数据交换和收发指令.本标准不规定数据采集传输仪与监控仪器仪表的通讯方式,推荐采用modbus（现场总线协议的一种，使用RS232C英容申行接口,它定义了连接口的针脚、电揽、信号位、传输波特率、奇偶校验等）标准。5 Ifr议层次现场机与上位机通讯接口应满足选定的传输府络的要求，本标准不作限制，本标准规定的数据传输通讯协议对应于ISOiOSI定义的7层协议的应用层，在基了不同传输网络
7、的现场机与上位机之间提供交互通讯.协议结构如下图所示：上位机现场机基础传输层依据不同的传输网络可有两类实现方式：I)基于TCP/IP协议的.此方式的使用建立在TCP/IP基础之上.常用如：通用无线分组业务(GCnenI1.PaCkeIRadiUSeeiCe缗nGPRS)非对称数字用户环路ework缩写PSTN） 短消息数据通讯等应用层依赖于所选用的传输网络,在选定的传输网络上进行应用层的数据通讯,在基础传输层已经建立的基础上,整个应用层的协议和具体的传输网络无关.本标玳体现通讯介质无关性。6通讯的议6.1 应答模式完整的命令由请求方发起，响应方应答祖成,具体步骤如下：1）请求方发送请求命令给响
8、应方2）响应方接到请求命令后应答，请求方收到应答后认为连接建立3）晌应方执行请求的操作4）响应方通知请求方请求执行完毕，没有应答按超时处理5）命令完成6.2 超时重发机制6.2.1 请求回应的超时 一个请求命令发出后在规定的时间内未收到回应，认为超时。 超时后重发，重发规定次数席仍未收到回应认为通讯不可用，通讯结束. 超时时间根楙具体的通讯方式和任务性质可自定义. 超时更发次数槌据具体的通讯方式和任务性质可自定义.6.2.2 执行超时请求方在收到请求回应（或个分包）后规定时间内未收到返回数据或命令执行结果,认为超时,命令执行失败,结束。缺省超时定义表（可扩充）：通讯类型缺省超时定义（秒）流发次
9、数GPRSIO3PSTN53CDMAIO3ADS1.53短信3036.3 通讯协议数据结构所有的通iR包都是由CSII码字符组成（CRC校验码除外）,H”IKTI-I,*4-JV*-jF*I*,*r三-w:.w*wI.-Ie(“丁”一-IM6.3.1通讯包结构如成名称类型长度描述包头字符2固定却k数据段长度十进制整数4数据段的ASCII字符数例如：长255,则写为“0255”数据段（见633）字符OWnWIO24变长的数据（短信为140）CRC校验十六进制整数4数据段的校险结果,如CRC帽.即执行超时包尾字符2固定为（回车、换行）6.3.2数据段结构组成名称类型长度描述请求编号QN字符20相确
10、到亳秒的时间戳：QN=YYYymmudhiimmsszzz.用来唯一标识一个命令讲求，用于讲求命令或通知命令总包号PMMj竹4PMM指示本次通讯总共包含的包数包号PNO字符4PNO指示当前数据包的包号系统编号ST字符5ST=系统编咙系统编号见6.5中系统编码表命令编号CN字符7CN=命令编号，命令编号见65中命令列表访问密码字符6PW=访何密码设备唯一标识MN字符14MN=监测点媚号.这个娟号下端设爵缁固化到相应存储器中,用作身份识别.编码现则：前7位玷设福制造商组织机构代码的后7位，后7位是设备制造商自行确定的此类设备的唯一编码）是否拆分包及应答标志F1.ag整数(0-255)3目前只用两个
11、Bi1.:000000DAA=数据是否应答：Bit：I-应答，0不应答D：是否有数据序号；Bi1.：1.数据包中包含包序号和总包号两部分,0-数据包中不包含包序号和总包号两部分如：F1.ag=3表示拆分包并且需要应答指令参数CP字符On96OCP-&数据区&-数据区定义见6.3.36.3.3数据区6.3.3.1 结构定义字段与其伯用连接；在数据区中，同一项目的不同分类值间用.”来分隔,不同项目之间用“;”来分隔，6.3.3.2 字段定义6.3.3.2.1 字段名字段名要区分大小写单诃的首个字符为大写,其他部分为小写.633.2.2数据类型C4：表示最多4位的字符型字中，不足4位按实际位数，N5
12、：表示最多5位的数字型字串,不足5位按实际位数.NM.2：用可变长字符用形式表达的数字型，丧示14位整数和2位小数.指小数点.带符号，最大长度为18.YYYY；I期年，如2005表示2005年MM：日期月,如09表示9月DD：日期日，如23龙示23日HH：时间H时MM：时一分钟SS：时间秒ZZZ：时间名杪6.3.323字段对照表其中：XXX：代表某个污染物端号,见附录B。SB1：设招编号字段名描述字符集宽度取值及描述SyStCmT1.mC系统时间0-9N14YyyymmddhhmmssQN请求娘号.6.3.2QnRm请求回应代码，见6，0-9N3ExeR1.n执行结果回应代码见6.50-9N3
13、RtdInterva1.实时采样数据上报间隔0-9M30.另以秒为单位xxx-R(d污染物实时采样数据-9N14.210.11,“XXX”是污染物代码xxx-Min污染物指定时间内或小他0-9N14.210.11xxx-Avg污染物指定时间内平均值0-9N14.210.11xxx-Max污染物指定时间内最大值0-9NM.210.11xxx-ZsRtd污染物实时采样折算数据0-9N14.210.11,“XXX”是污染物代码xxx-ZsMin污染物指定时间内最小折算值0-9N14.210.11xxx-ZsAvg污染物指定时间内平均折算值0-9Ni1.210.11xxx-ZsMax污染物指定时间内最大折算值0-9N14.210.11xxx-F1.ag熬测污染物实时数据标记A-ZC1.对干污染源（P：电源故障、F：排放海停运、C：校脸、M；维护、T：超测上限、D：故隙、S：咬定伯、N：正常）对于空气检测站（0：校准数据、1：气象参数、2：异常数据、3正常数据）xxx-Cou污染物指定时间内累计值0-9NM.210.11xxx-RS设备运行状态的实时采样值0-9N1.0：设备关.1：设备开x
