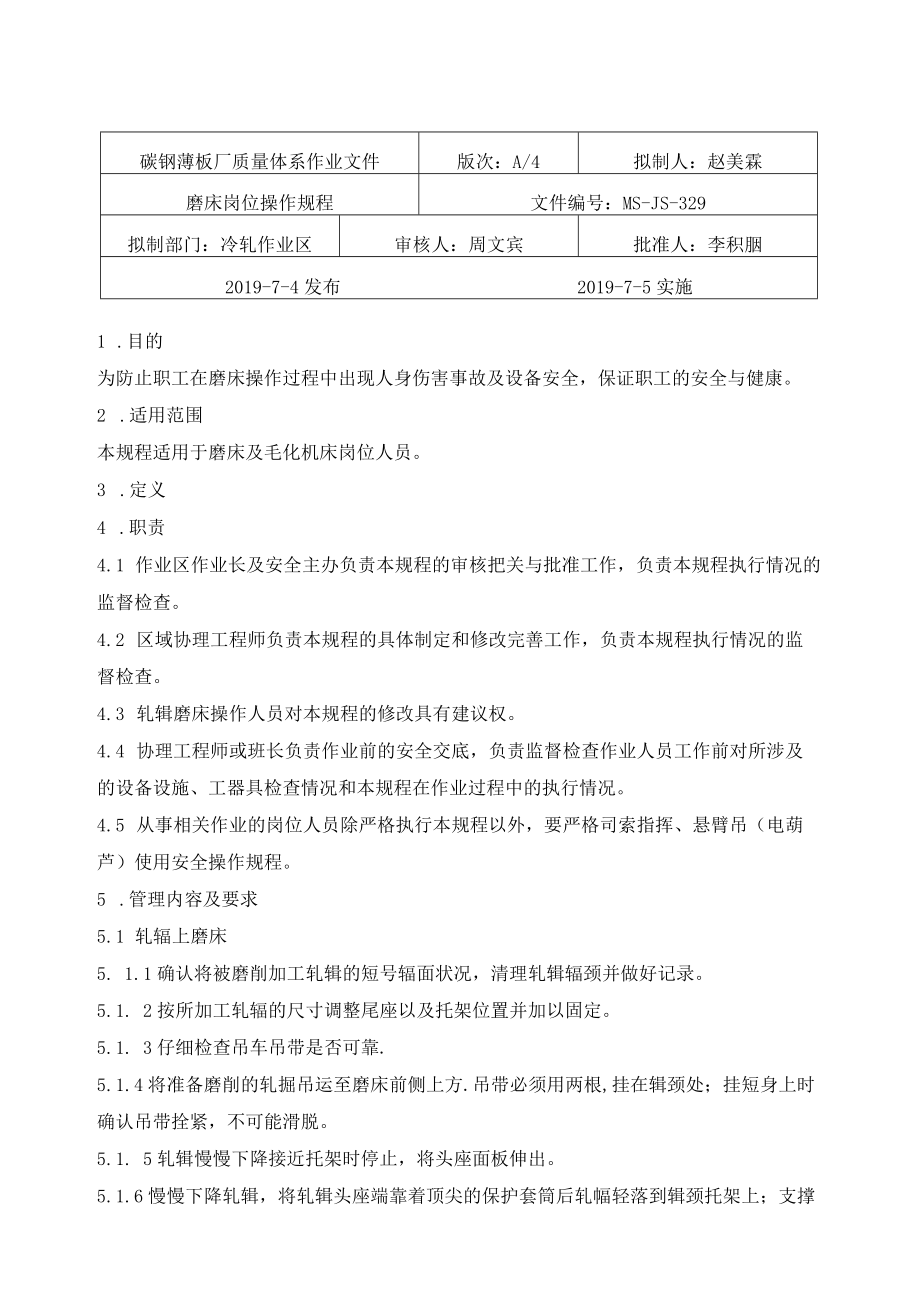

1、碳钢薄板厂质量体系作业文件版次：A/4拟制人：赵美霖磨床岗位操作规程文件编号：MS-JS-329拟制部门：冷轧作业区审核人：周文宾批准人：李积胭2019-7-4发布2019-7-5实施1 .目的为防止职工在磨床操作过程中出现人身伤害事故及设备安全，保证职工的安全与健康。2 .适用范围本规程适用于磨床及毛化机床岗位人员。3 .定义4 .职责4.1 作业区作业长及安全主办负责本规程的审核把关与批准工作，负责本规程执行情况的监督检查。4.2 区域协理工程师负责本规程的具体制定和修改完善工作，负责本规程执行情况的监督检查。4.3 轧辑磨床操作人员对本规程的修改具有建议权。4.4 协理工程师或班长负责作
2、业前的安全交底，负责监督检查作业人员工作前对所涉及的设备设施、工器具检查情况和本规程在作业过程中的执行情况。4.5 从事相关作业的岗位人员除严格执行本规程以外，要严格司索指挥、悬臂吊（电葫芦）使用安全操作规程。5 .管理内容及要求5.1 轧辐上磨床5. 1.1确认将被磨削加工轧辑的短号辐面状况，清理轧辑辐颈并做好记录。5.1. 2按所加工轧辐的尺寸调整尾座以及托架位置并加以固定。5.1. 3仔细检查吊车吊带是否可靠.5.1.4将准备磨削的轧掘吊运至磨床前侧上方.吊带必须用两根,挂在辑颈处；挂短身上时确认吊带拴紧，不可能滑脱。5.1. 5轧辑慢慢下降接近托架时停止，将头座面板伸出。5.1.6慢慢

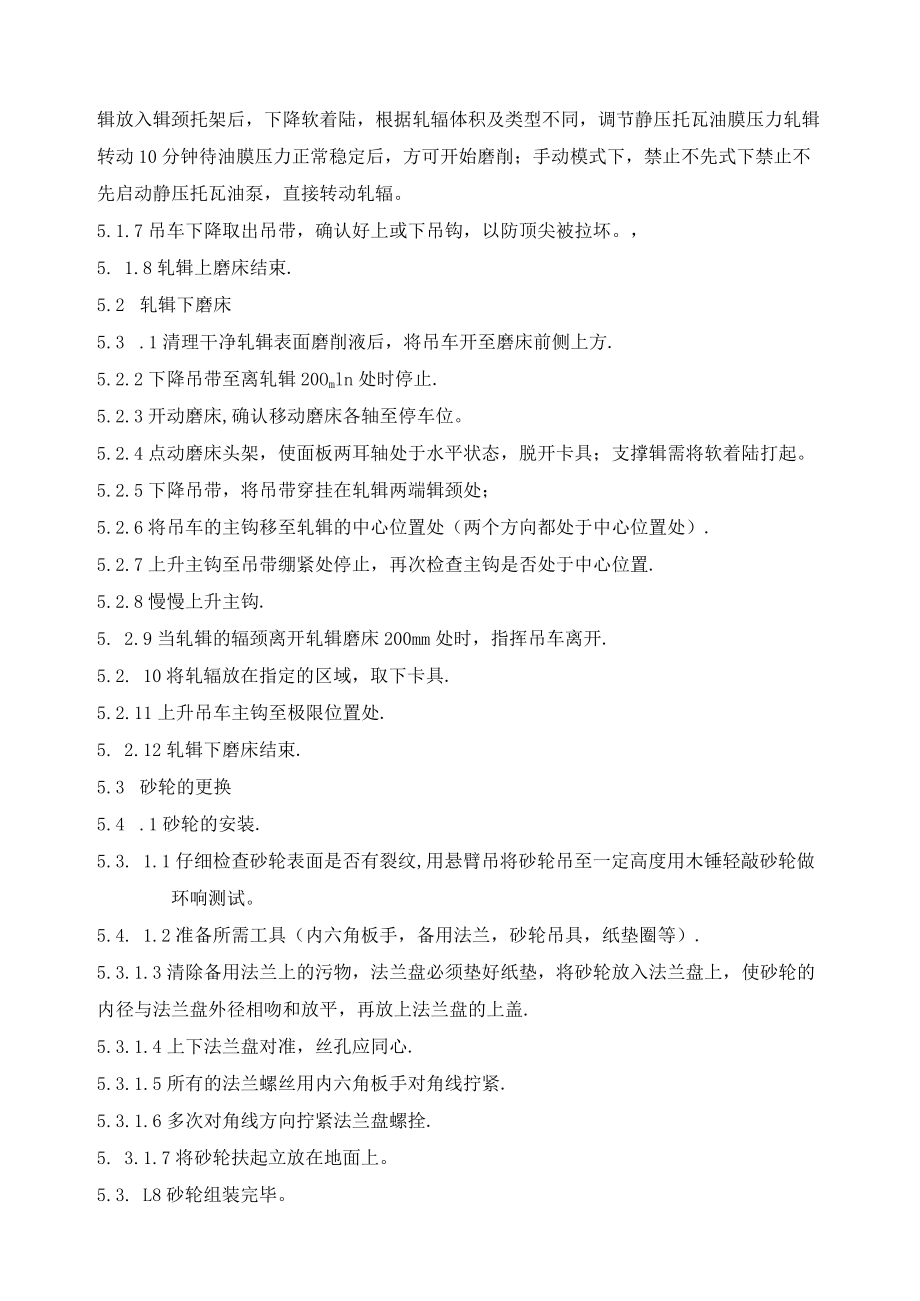

3、下降轧辑，将轧辑头座端靠着顶尖的保护套筒后轧幅轻落到辑颈托架上；支撑辑放入辑颈托架后，下降软着陆，根据轧辐体积及类型不同，调节静压托瓦油膜压力轧辑转动10分钟待油膜压力正常稳定后，方可开始磨削；手动模式下，禁止不先式下禁止不先启动静压托瓦油泵，直接转动轧辐。5.1.7吊车下降取出吊带，确认好上或下吊钩，以防顶尖被拉坏。，5. 1.8轧辑上磨床结束.5.2 轧辑下磨床5.3 .1清理干净轧辑表面磨削液后，将吊车开至磨床前侧上方.5.2.2下降吊带至离轧辑20Omln处时停止.5.2.3开动磨床,确认移动磨床各轴至停车位。5.2.4点动磨床头架，使面板两耳轴处于水平状态，脱开卡具；支撑辑需将软着陆
4、打起。5.2.5下降吊带，将吊带穿挂在轧辑两端辑颈处；5.2.6将吊车的主钩移至轧辑的中心位置处（两个方向都处于中心位置处）.5.2.7上升主钩至吊带绷紧处停止，再次检查主钩是否处于中心位置.5.2.8慢慢上升主钩.5. 2.9当轧辑的辐颈离开轧辑磨床200mm处时，指挥吊车离开.5.2. 10将轧辐放在指定的区域，取下卡具.5.2.11上升吊车主钩至极限位置处.5. 2.12轧辑下磨床结束.5.3 砂轮的更换5.4 .1砂轮的安装.5.3. 1.1仔细检查砂轮表面是否有裂纹,用悬臂吊将砂轮吊至一定高度用木锤轻敲砂轮做环响测试。5.4. 1.2准备所需工具（内六角板手，备用法兰，砂轮吊具，纸垫

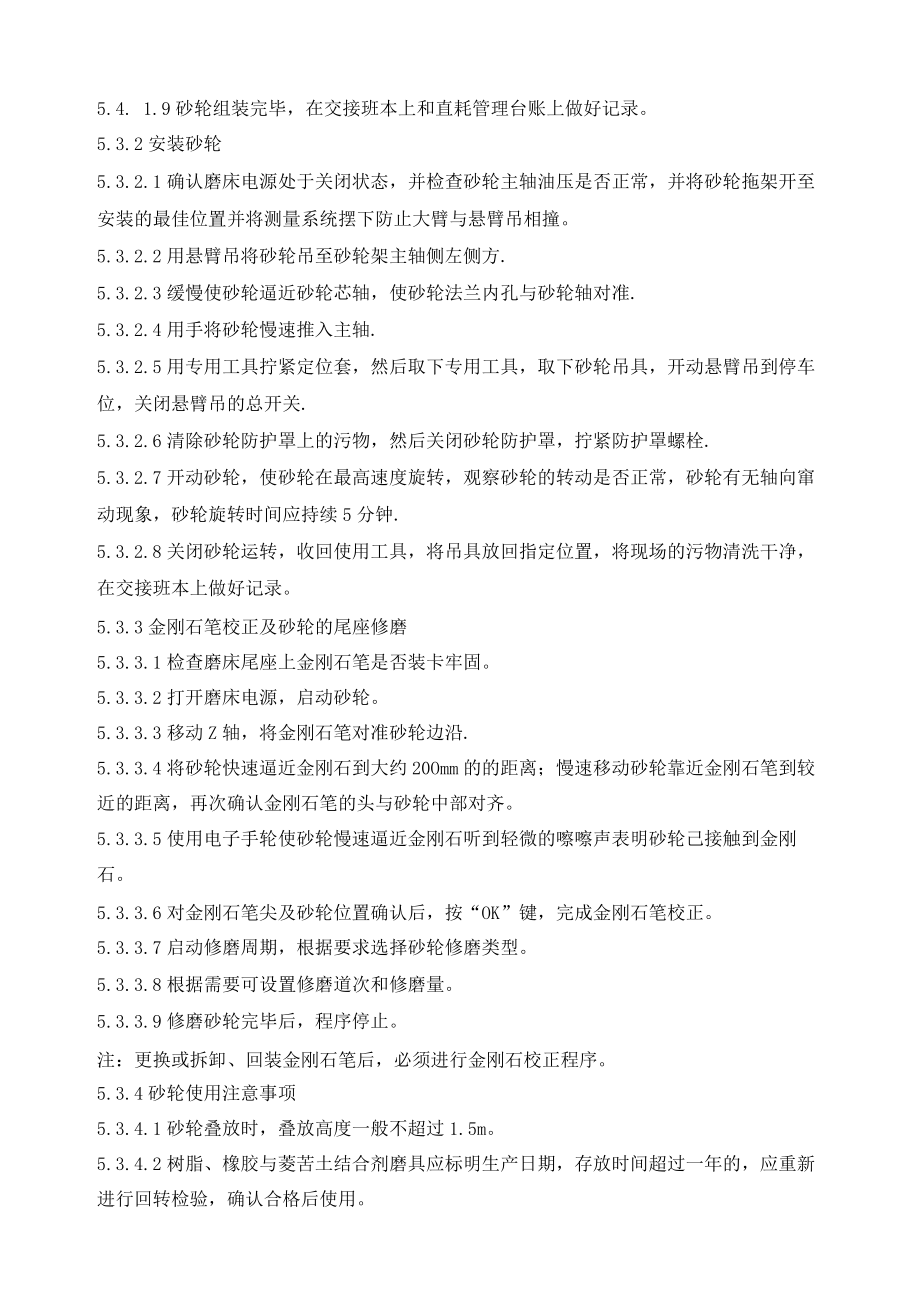

5、圈等）.5.3.1.3清除备用法兰上的污物，法兰盘必须垫好纸垫，将砂轮放入法兰盘上，使砂轮的内径与法兰盘外径相吻和放平，再放上法兰盘的上盖.5.3.1.4上下法兰盘对准，丝孔应同心.5.3.1.5所有的法兰螺丝用内六角板手对角线拧紧.5.3.1.6多次对角线方向拧紧法兰盘螺拴.5. 3.1.7将砂轮扶起立放在地面上。5.3. L8砂轮组装完毕。5.4. 1.9砂轮组装完毕，在交接班本上和直耗管理台账上做好记录。5.3.2安装砂轮5.3.2.1确认磨床电源处于关闭状态，并检查砂轮主轴油压是否正常，并将砂轮拖架开至安装的最佳位置并将测量系统摆下防止大臂与悬臂吊相撞。5.3.2.2用悬臂吊将砂轮吊至
6、砂轮架主轴侧左侧方.5.3.2.3缓慢使砂轮逼近砂轮芯轴，使砂轮法兰内孔与砂轮轴对准.5.3.2.4用手将砂轮慢速推入主轴.5.3.2.5用专用工具拧紧定位套，然后取下专用工具，取下砂轮吊具，开动悬臂吊到停车位，关闭悬臂吊的总开关.5.3.2.6清除砂轮防护罩上的污物，然后关闭砂轮防护罩，拧紧防护罩螺栓.5.3.2.7开动砂轮，使砂轮在最高速度旋转，观察砂轮的转动是否正常，砂轮有无轴向窜动现象，砂轮旋转时间应持续5分钟.5.3.2.8关闭砂轮运转，收回使用工具，将吊具放回指定位置，将现场的污物清洗干净，在交接班本上做好记录。5.3.3金刚石笔校正及砂轮的尾座修磨5.3.3.1检查磨床尾座上金刚
7、石笔是否装卡牢固。5.3.3.2打开磨床电源，启动砂轮。5.3.3.3移动Z轴，将金刚石笔对准砂轮边沿.5.3.3.4将砂轮快速逼近金刚石到大约20Omm的的距离；慢速移动砂轮靠近金刚石笔到较近的距离，再次确认金刚石笔的头与砂轮中部对齐。5.3.3.5使用电子手轮使砂轮慢速逼近金刚石听到轻微的嚓嚓声表明砂轮己接触到金刚石。5.3.3.6对金刚石笔尖及砂轮位置确认后，按“OK”键，完成金刚石笔校正。5.3.3.7启动修磨周期，根据要求选择砂轮修磨类型。5.3.3.8根据需要可设置修磨道次和修磨量。5.3.3.9修磨砂轮完毕后，程序停止。注：更换或拆卸、回装金刚石笔后，必须进行金刚石校正程序。5.
8、3.4砂轮使用注意事项5.3.4.1砂轮叠放时，叠放高度一般不超过1.5m。5.3.4.2树脂、橡胶与菱苦土结合剂磨具应标明生产日期，存放时间超过一年的，应重新进行回转检验，确认合格后使用。5.3.4.3砂轮、砂轮主轴、衬垫和砂轮卡盘安装时，相互配合面和压紧面应保持清洁，无任何附着物。5.3.4.4安装时应注意压紧螺母或螺钉的松紧程度，压紧到足以带动砂轮并且不产生滑动的程度为宜，防止压力过大造成砂轮的破损。5.3.4.5砂轮和砂轮卡盘的总重量超过16公斤时，应采用吊装机械安装。5.3.4.6直径大于或等于200毫米的砂轮装上砂轮卡盘后应先进行静平衡。5.3.4.7砂轮防护罩上的护板和工件托架必
9、须在砂轮停转时调整。5.3.4.8砂轮使用的最高工作速度不准超过在砂轮上标明的速度。5.3.4.9在寒冷的工作场地，砂轮开始工作时应逐渐增加负荷直到满足使用要求，保证砂轮温度逐渐升高，防止砂轮破损。5.3.4.10发生砂轮破坏事故后，必须检查砂轮极其防护罩是否有损伤，砂轮卡盘有无变形或不平衡，砂轮主轴端部螺纹和压紧螺母，合格后方可使用。5.3.4.11砂轮在机床上不磨削时，不要停止旋转；停止前保证至少30分钟的甩水时间。5.3.5砂轮的型号及使用报废尺寸5.3.5.1工作短磨床砂轮尺寸0750x80x304.8mm,报废尺寸0500。5.3.5.2万能磨床砂轮尺寸0915x100x304.8m
10、m,报废尺寸0520。注：砂轮修磨过程中注意观察和记录砂轮的初次测量值是否出现异常，例如过大、过小、测量值前后不一致，相差大于Imm等，系统将会提示测量错误，必须停机清理激光测量系统,检查是否有污物影响测量结果；如激光测量系统正常，则需重新打开砂轮盖板，重新输入砂轮直径参数，重新进行金刚石笔校正，重新进行测径器臂校正，之后进行砂轮直径测量测试，若测试正常后，方可进行正常修磨；若需重启磨床计算机，重启后，由于之前的NC位置及参数记录已清空，也必须重新进行上述操作。5.4轧辑对中5.4.1首先将托架托瓦的紧固螺丝松开，根据轧馄型号及短径值将托瓦粗调至相应尺寸，注意应消除托瓦支撑内部间隙，防止落辐后
11、托瓦粗调尺寸发生较大变化，出现测径器臂过电压报警。5.4.2指挥天车把轧短吊到磨床上方下降靠近磨床。5.4.3下降轧辐，当轧辐顶尖孔对准头架顶尖套筒时停止。5.4.4小心指挥天车,使头架顶尖套筒紧贴轧辑顶尖。5.4.5伸出尾座顶尖套筒，使顶尖套筒慢顶住轧辑顶尖。5.4.6慢慢下降吊带，确认轧馄已由托瓦支撑住后，吊带松劲为止，收回床头箱和尾座顶尖套筒，将吊带取下轧辐，并指挥天车离开。5.4.7先将托架移动到轧辐中心位置，摆下测量器并使A,B探针抱紧轧馄，摆出C探针，并使C探针逼近轧辐。5.4.8将托架开向尾座方向轧辐工作面边缘处，调节水平和垂直托瓦，使对中数值达到一定范围内。5.4.9将托架开向
12、床头箱方向对称位置，调节水平和垂直托瓦，使对中数值达到一定范围内。5.4.10按照相同的方法往返3-5次，最终使对中数值达到规定范围内。5.4.11锁紧底瓦和水平托瓦，对中结束。5.5更换磨削液5.5.1用潜水泵抽空废液，箱底的废液需人工下去清除；加入清水清洗循环20分钟，同时冲洗机床所有磨削液循环通道。5.5.2最后清干磨削液箱，注入清水到液位要求，加入磨削剂，保证3%-5%的配比，操作人员在加注磨削液时需戴好防护眼镜和口罩及防护手套。5.5.3打开磨削液泵,将磨削液循环起来,使磨削液混合均匀。5.5.4检查磨削液的最终浓度合格后停下磨削液泵。5.5.5清除渣斗。5. 5.6检查泵、电机以及
13、磁过滤器的使用情况。6. 5.7定期检查磨削液的浓度和使用情况。7. 5.8在交接班本和物料管理台账上做好记录。5.6更换过滤纸5.6.1 随时检查过滤纸的使用情况，发现纸快走完时准备换纸。5.6.2 轻轻按住磨削液控制箱上浮标走纸杆，使旧纸卷快速走完；注意剩下50Onlln重叠量。5.6.3取下旧纸卷的纸芯，换上新纸卷。5.6.4拉出50Omm的长度，压到旧纸卷预留的50Omm余量的下面。5.6.5收拾好旧纸芯，清理现场。5.7磨床操作面板功能键说明功能键功能说明Grind!ngwhee10N/0FF：砂轮开/关Warmupgrindingwheel：砂轮准备，可使砂轮自由变速Grindin
14、gwhee1faster/slower：砂轮快/慢Measuregrindingwheel：砂轮测量Balancegrindingwhee1：砂轮平衡CoolantON/OFF冷却液开/关RollON-/+:轧辑正/负方向开始旋转RoIIOFF:轧瓶停止转动Setuproll-/+：轧辑手动正/负旋转Rollfaster/s1ower：轧辑加/减速FaceplateforwardsZbackwards：面板前进/后退AxisFast/Slow：轴快/慢Homeposition：初始位置LnitializeAxes:轴的参考点校正X-Axislubedeselection:X轴加油润滑回Reve
15、rsingtoheadstock(-)：收到头座Reversingtotai1stock(+)：回收到尾座Rollalignment：轧相对中SwiVelmeasuringdeviceln/Out：测量系统摆进/摆出Measuringprobestoro11/tohomeposition：测量探车卜到轧辑/回原位Calibratemeasuringdevice：校正测量装置SwivelCprobein/out：C探针摆进/摆出Cprobetorol1/homeposition：C探针到轧辐/回原位Quillforwards/backwards：尾座顶尖前进/后退5.8磨床数控轴说明5. 8.1磨床数控轴X轴：指砂轮头的进给轴。- 为向轧辐逼近，+为远离轧辐。Z轴：指砂轮拖架的往返移动轴。- 为向尾座方向移动，- 向头座方向移动A轴：为测径器的上臂轴。- 为向轧辐逼近，+为远离轧辐。B轴：为测径器的下臂轴。- 为向轧辑逼近，- 为远离轧辐。C
