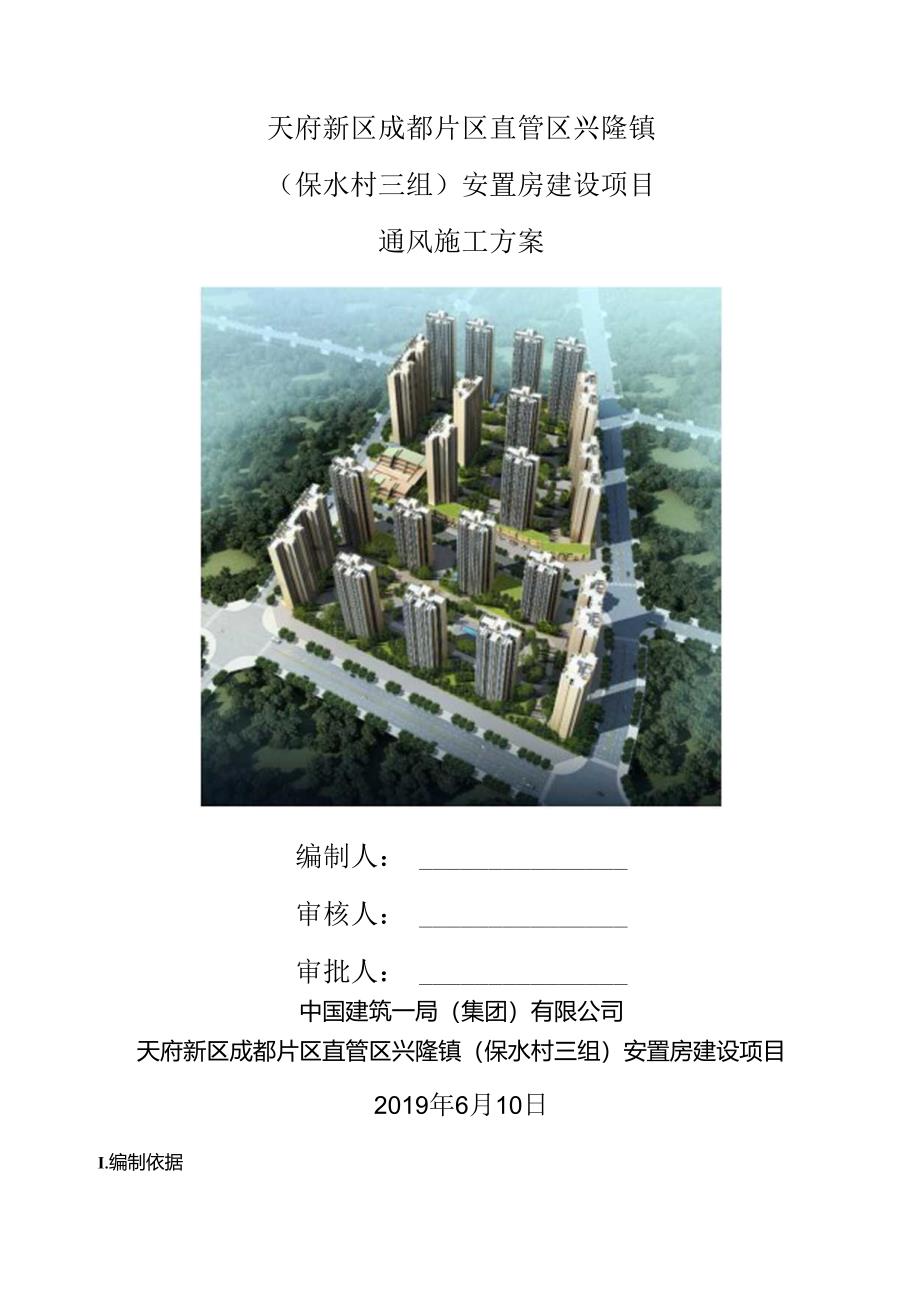

1、天府新区成都片区直管区兴隆镇(保水村三组)安置房建设项目通风施工方案编制人:审核人:审批人:中国建筑一局(集团)有限公司天府新区成都片区直管区兴隆镇(保水村三组)安置房建设项目2019年6月10日I.编制依据(1)通风与空调工程质量验收规范GB50243-2002:(2) g通风与空调工程施工规范GB50738-2011:(3) 建筑机电工程抗爬设计规范GB50981-2014;(4)风机、压缩机、泵安装工程施工及验收规疮GB50275-2010;(5)通风、防排烟施工图2 .工程概况2. 1基本概况表2-1序号项目内容1工程名称成都天府新区保水村三祖)安商房项目2建筑面积471607.16平
2、方米3地理位置成都市天府新区4建筑类型一类离层住宅5建设单位成都天投地产开发有限公司6设计IR位中国市政,程西曲i卜研究院总院有限公司7勘察单位中国建筑西前勘察设计研究院孑i限公司8IK理公司四川兴HE工程建设项目管咒有限公司9质盘监督天府新区成都建设1:程质址安全监督站10过控单位四川电忠工程建设管理有眼公司天府新区成都片X直管区兴隆镇(保水村三组)安置房建设项目位于成都市兴隆镇保水村:组。项目规划用地面积103598.58m,规划总建筑面积468572.55m0包含高层住宅、商业、幼儿园、地卜.车库以及相关配套设施。建筑特点框架剪刀墙结构形式,分为地下层,地上最高32层,耐火等级级,使用年
3、限50年,抗蔻烈度7度,考虑抗震设防.3. 2专业概况本工程通风专业包括防、排烟系统和通风系统。地下室汽年库设置机械排风兼排烟系统,非机动车库设理机械进风系统.地上各栋楼楼梯间、前室、合用前室设加压送风系统。公用卫生间设排风系统。3 .施工部暑3. 1施工组织架构序号职务人员职责1总负责人1.组织落实并执行各项法规、标准.规范及规章制度:2、组织与机电工程相关的劳务分包单位、专业J1.程承包单位、分供单位进场,组织编制修,进度计划、施工方案等:3.3施工前准备阶段3 .3.1图纸会审与技术交底准备工作针对上述各施工阶段,制定施工进度控制计划和项目质量保证措施,动态控制好各阶段的施工。对发现的问
4、返采取适当措施,确保施工过程中不破坏建筑物的强度,不破坏建筑物的美观,不与其他工程发生位置冲突。在图纸会审中,进一步由设计院有关设计人员向施工技术人员进行设计交底,施工技术人员在理解设计意图时,进一步把握所需要的设计参数,以便实施时更好的把握海工布置。4 .3.2收集技术资料熟悉和工程有关的技术资料,如施工及验收规范、技术规程、质量检验评定标准以及材料设备供应商提供的随机材料,即设备安装说明书、产品合格证、试验记录数据、检测报告、安装详图等。5 .3.3安全技术质量交底向施工技术人员和施工班组进行安全、技术、质量交底,使施工组织设计、质量计划及专业施工方案有效地起到指导施工全过程的作用。交底内
5、容应符合设计要求及有关海工及验收规范的要求,特别对施工难度较大的,质量、安全容易出现问题的地方,更应重点进行交底,并采取有效措施进行有效解决或防范。6 .3.4设备、材料及施工机械入场按工程需要,编制详细的材料采购入场计划,组织材料进场时,应预计材料采购周期及设备牛产周期,对采用的代用设备和材料,要考虑供电安全和经济技术等指标,材料的入场应结合施工进度的要求进行安排。7 .3.5劳动力入场按工程实施的紧张情况、施工方案及进度计划,组织劳动力,并有计划地组织施工工人进场。选定的施工技术人员保证经验丰富、技术精湛,从而满足工程实施的需要。8 .3.6机电管线综合布置图深化建工前,提前将机电管线及其
6、他专业管线布巴进行统一安排、合理布巴,根据土建结构图绘出机电管线综合布置图、大样图、剖面图等,避免施工时管线碰撞、交叉,影响施工进度及质量,从而保证工期“3.6.4调试实施各系统安装工程具备调试条件时,组织分系统的调忒,并在调试48小时前通知业主及监理的位,通知包括调试内容,时间、地点、调试记录等。调试通过由业主和监理单位代表在调试记录上签字.3.7竣工验收阶段此阶段主要工作内容:现场机电施工部分的收尾、整改、完善:机电施工资料完善及移交、存档:竣工验收等工作。此阶段的施工重点:组织各分包进行预验收,检查工程是否仍存在质量问题,并限期整改;在工程合同竣工期前三个月,详细调整并确定验收计划及时间
7、;验收前,组织各分包商做好竣工验收的准爸工作。3.8工程保修阶段对本工程机电项目按合同进行保修、保养、维护等工作。3.9主要施工进度计划表3.9序号工作内容开始时间完成时间1地下室及主楼顼留段埋工作2016.04.012016.12.302地下室风管设籍安装2017.01.012017.04.153主楼屋面设备及风管安装2017.06.152017.07.154主楼首层设盖及风管安装2017.07.162017.08.165通风空询与防排烟工程嫁合系统联动调试2018.09.012020.09.30注:实际施工进度时间根据土建进度动态讲1整。4.施工准备4.1技术准备4.1.1组织有关人员学习
8、施工规范、合同文件。4.1.2对安装人员进行图纸会审,地卜.车库通风B1.M图纸交底,方案及技术交底,最大限度的减少施工中可能出现的问题,为施工创造好的条件。4.1.3对进入现场的施工人员要进行技术考核和技术培训,提高施工人员的技术水平和实际操作能力。1.2 人力准备裔峰阶段劳动力需求计划见下表4.2表4.2工科KTr方叨刀而用IWoCKIIttg*国钏戌北区j11gMIO3I2总计2454.3材料准备1.3 .I主要设备、器具进场计划表4.3序号材料名称覆计进场时闾1风管、部件2017年05月2风机2017年05月4.3.2材料要求:各种安装材料产品应具有出厂合格证明书或质量鉴定文件及产品清
9、雎。成品风管不许有变形、扭曲、开裂、孔洞,法兰脱落。法兰开焊、漏卸、漏打螺栓眼等缺陷,安装的阀体、消声器、黑体、风口等部件应检查调节装置是否灵活,消声片,油漆必有无损伤。安装使用材料有:螺栓、螺母、垫圈、垫料、自攻螺丝、制钉、拉例钉、电焊条、气焊条、焊丝、不锈钢焊丝、石棉布、帆布、膨胀螺栓等,都应符合产品质址要求.4. 4机具准备机具准备统计表表4.4松设备名林型号单位91剪板机Q1.11-401.1000-2500台12多功能咬口机J1.WDY-120.35-1.2台13手动拉卸枪把54手动冲孔机KS-60.5-1.5把45弯头咬口机YI1.T20.5-1.2台26角刖法兰煨弯器,JY-40
10、200500台27管子套丝机DN15-MaOO台48角向砂轮机100手执试台89冲击电钻12型台610手枪电钻I5-H3把511恰合金单悌3-6M把1012榔头1、1.5、6Kg把1013扳手200250300nm把1014铁角尺100X3001000X1000套515手动葫芦IT个316磁性线锤个617风管漏风测试仪Q89台118流量管支219帧科微压计分辨率:1.0Pa支220U型压力计支25.风管系统安装5. 1施工说明5.1.1 管道材质及连接方式表5.1序号系统类别板材连接方式1机械通风系统风管(圆形风管直径D或矩形风管长边b)320320D(b)W63063(KI)(b)1.OOO
11、1000D(b)20002000D(b)10006=0.55=0.6=0.753=1.0S=1.2镀锌钢板机械成型法兰连接2消防排烟风管D(b)63063(KD(b)12501250D(b)20002000D(b)4000=0.756=1.0=1.2=1.2镀锌钢板角铁法兰连接附注:1.执行夕通风与空调工程施工质量险收规范GB50243-20025. 1.2保温本工程图纸要求,风管穿越防火隔墙、楼板和防火墙处的防火阀、排烟防火阀两恻2m范围内的风管,采用50mm厚48kgW离心玻璃棉包费.保湿材料及其制品应有产品合格证书,复试合格。5. 2工艺流程图5.3质量控制点及控制措施表5.3分项工程质
12、北控制点质拄制措Xi安装准备孔洞Si留位置、标高准确绘制管道留洞图、洞口检查农支吊架安然支架类型符合要求支架位置间距符合要求支架得制作加工根据标准图及设计图纸要求选用支架类型.确定支架位置风管安装位置、标高正确水平度符合要求风管接口严密牢固织制专项施工方案加大检查力度风口用件安装防风阀位置方向符合要求风口位置、水平度符合要求风口与风管连接严密牢固风口位置和装饰结合良好结合装修、电气灯具安装图绘制风口安装图。认真检查风实验低压系统采用温光实脸实验分系统抽查控制风管制作质限及安芸颇处脚漆、保温根据设计要求和91SB3要求进行5. 4风管运输本工程地卜车库风管尺寸较大,大件风管及其部件应根据土建的进
