《水泥厂化验室监视和测量设备自检自校规程.docx》由会员分享，可在线阅读，更多相关《水泥厂化验室监视和测量设备自检自校规程.docx（8页珍藏版）》请在第壹文秘上搜索。

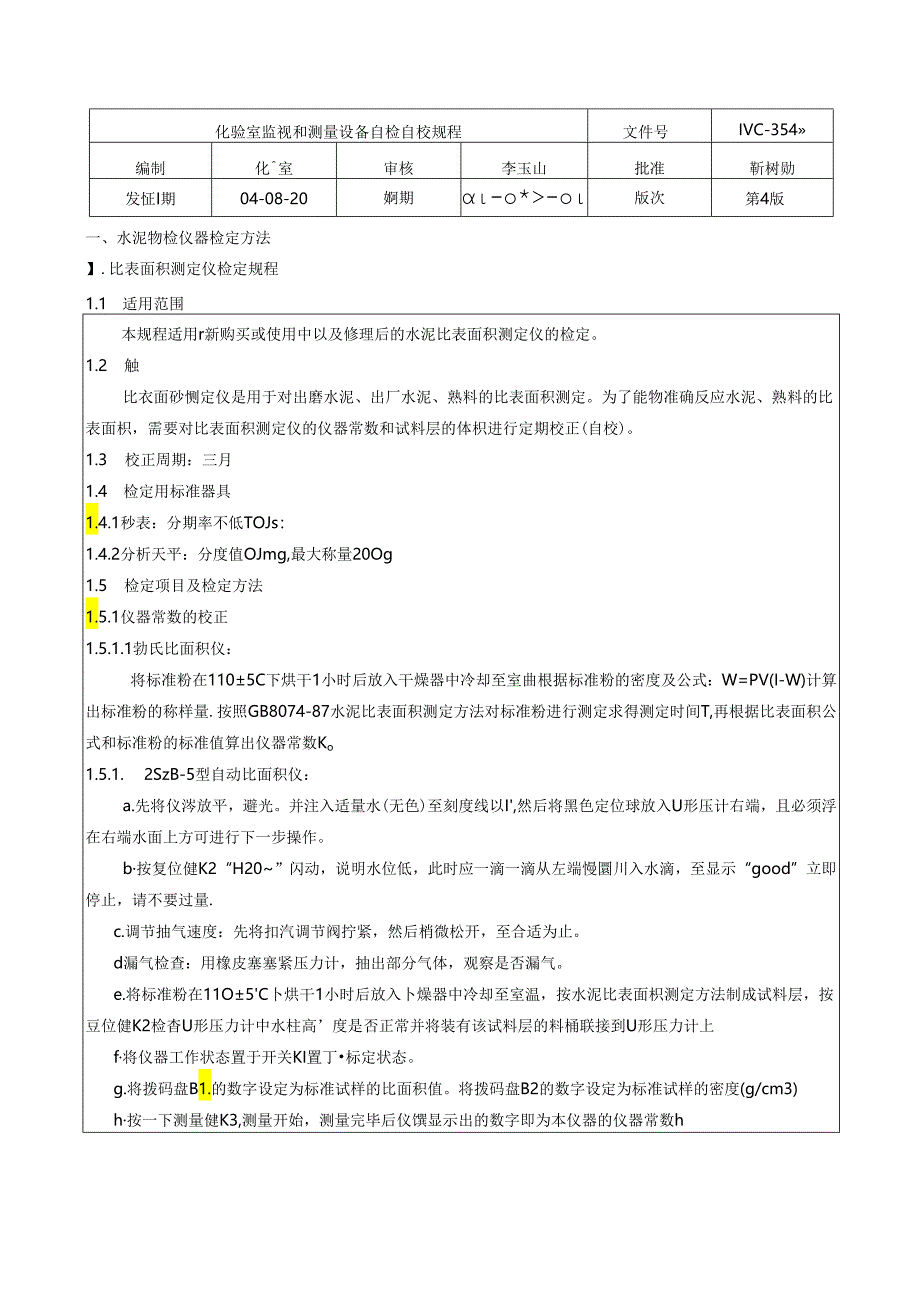

1、化验室监视和测量设备自检自校规程文件号IVC-354编制化室审核李玉山批准靳树勋发怔I期04-08-20婀期-o*-o版次第4版一、水泥物检仪器检定方法】.比表面积测定仪检定规程1.1 适用范围本规程适用r新购买或使用中以及修理后的水泥比表面积测定仪的检定。1.2 触比衣面砂恻定仪是用于对出磨水泥、出厂水泥、熟料的比表面积测定。为了能物准确反应水泥、熟料的比表面枳，需要对比表面积测定仪的仪器常数和试料层的体枳进行定期校正(自校)。1.3 校正周期：三月1.4 检定用标准器具1.4.1秒表：分期率不低TOJs：1.4.2分析天平：分度值OJmg,最大称量20Og1.5 检定项目及检定方法1.5.
2、1仪器常数的校正1.5.1.1勃氏比面积仪：将标准粉在1105C下烘干1小时后放入干燥器中冷却至室曲根据标准粉的密度及公式：W=PV(I-W)计算出标准粉的称样量.按照GB8074-87水泥比表面积测定方法对标准粉进行测定求得测定时间T,再根据比表面积公式和标准粉的标准值算出仪器常数Ko1.5.1. 2SzB-5型自动比面积仪：a.先将仪涔放平，避光。并注入适量水(无色)至刻度线以I,然后将黑色定位球放入U形压计右端，且必须浮在右端水面上方可进行下一步操作。b按复位健K2“H20”闪动，说明水位低，此时应一滴一滴从左端慢圜川入水滴，至显示“good”立即停止，请不要过量.c.调节抽气速度：先将
3、扣汽调节阀拧紧，然后梢微松开，至合适为止。d漏气检查：用橡皮塞塞紧压力计，抽出部分气体，观察是否漏气。e.将标准粉在11O5C卜烘干1小时后放入卜燥器中冷却至室温，按水泥比表面枳测定方法制成试料层，按豆位健K2检杳U形压力计中水柱高度是否正常并将装有该试料层的料桶联接到U形压力计上f将仪器工作状态置于开关KI置丁标定状态。g.将拨码盘B1.的数字设定为标准试样的比面积值。将拨码盘B2的数字设定为标准试样的密度(g/cm3)h按一下测量健K3,测量开始，测量完毕后仪馔显示出的数字即为本仪器的仪器常数h化验室监视和测量设备自检自校规程文件号TIC-35-O9编制化室审核李玉山批准靳树勋发怔I期04

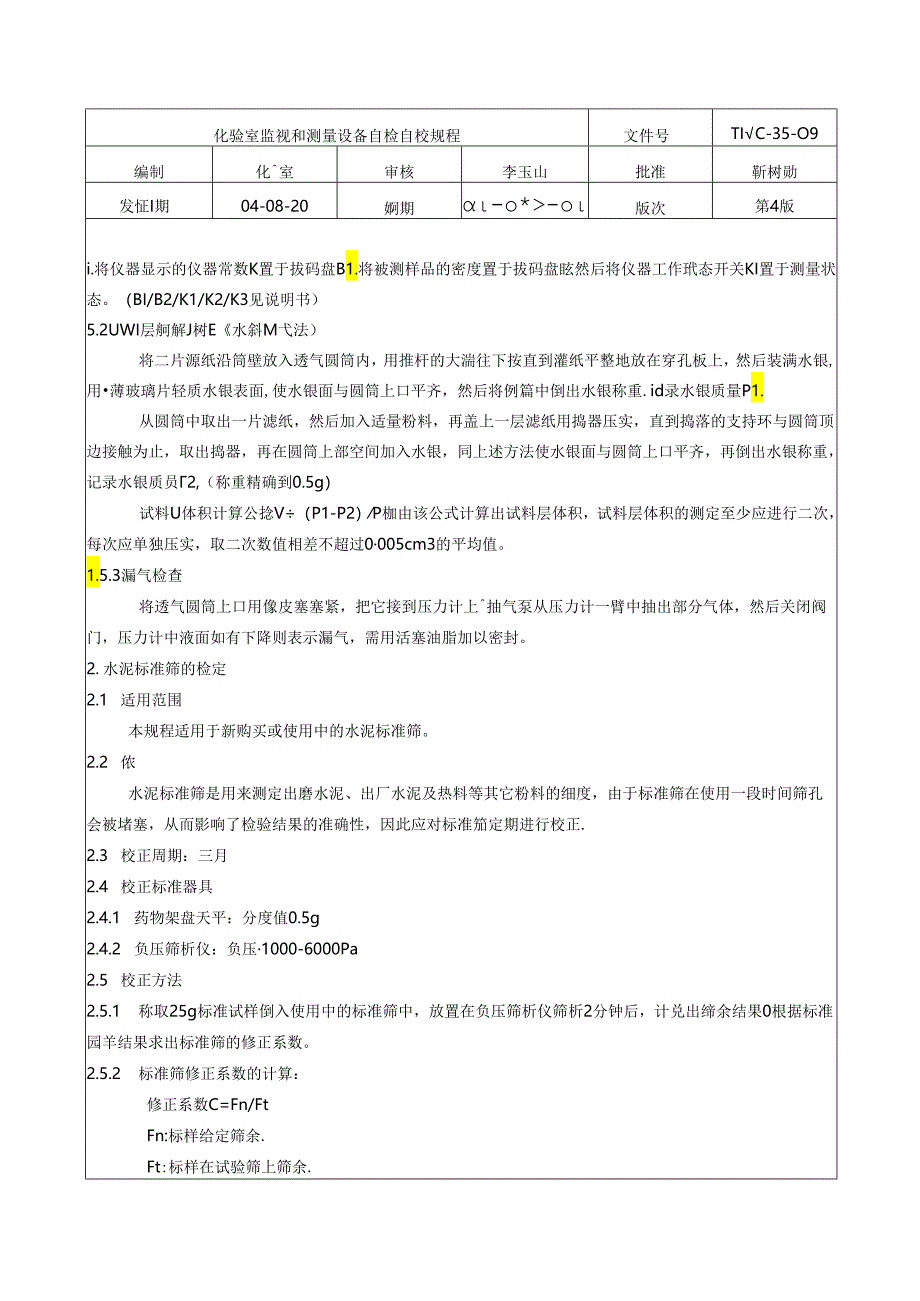

4、-08-20婀期-o*-o版次第4版i.将仪器显示的仪器常数K置于拔码盘B1.将被测样品的密度置于拔码盘眩然后将仪器工作玳态开关KI置于测量状态。（BI/B2/K1/K2/K3见说明书）5.2UWI层舸解J树E水斜M弋法）将二片源纸沿筒壁放入透气圆筒内，用推杆的大湍往下按直到灌纸平整地放在穿孔板上，然后装满水银,用薄玻璃片轻质水银表面,使水银面与圆筒上口平齐，然后将例篇中倒出水银称重.id录水银质量P1.从圆筒中取出一片滤纸，然后加入适量粉料，再盖上一层滤纸用捣器压实，直到捣落的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录
5、水银质员2,（称重精确到0.5g）试料U体积计算公捻V（P1-P2）P枷由该公式计算出试料层体积，试料层体积的测定至少应进行二次，每次应单独压实，取二次数值相差不超过0005cm3的平均值。1.5.3漏气检查将透气圆筒上口用像皮塞塞紧，把它接到压力计上抽气泵从压力计一臂中抽出部分气体，然后关闭阀门，压力计中液面如有下降则表示漏气，需用活塞油脂加以密封。2.水泥标准筛的检定2.1 适用范围本规程适用于新购买或使用中的水泥标准筛。2.2 侬水泥标准筛是用来测定出磨水泥、出厂水泥及热料等其它粉料的细度，由于标准筛在使用一段时间筛孔会被堵塞，从而影响了检验结果的准确性，因此应对标准笳定期进行校正.2.

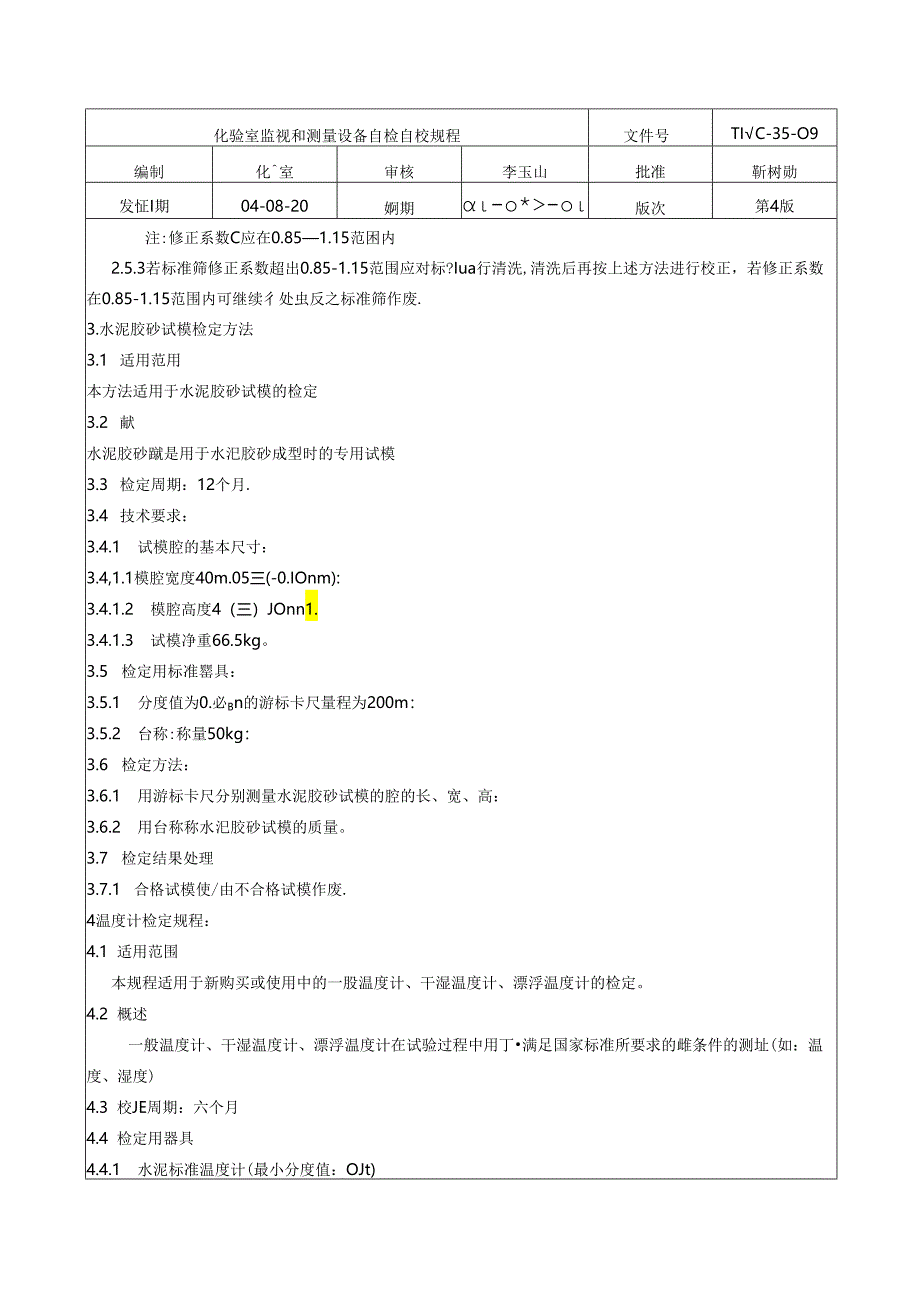

6、3 校正周期：三月2.4 校正标准器具2.4.1 药物架盘天平：分度值0.5g2.4.2 负压筛析仪：负压1000-6000Pa2.5 校正方法2.5.1 称取25g标准试样倒入使用中的标准筛中，放置在负压筛析仪筛析2分钟后，计兑出缔余结果0根据标准园羊结果求出标准筛的修正系数。2.5.2 标准筛修正系数的计算：修正系数C=Fn/FtFn:标样给定筛余.Ft:标样在试验筛上筛余.化验室监视和测量设备自检自校规程文件号TIC-35-O9编制化室审核李玉山批准靳树勋发怔I期04-08-20婀期-o*-o版次第4版注:修正系数C应在0.851.15范困内2.5.3若标准筛修正系数超出0.85-1.1
7、5范围应对标?Iua行清洗,清洗后再按上述方法进行校正，若修正系数在0.85-1.15范围内可继续彳处虫反之标准筛作废.3.水泥胶砂试模检定方法3.1 适用范用本方法适用于水泥胶砂试模的检定3.2 献水泥胶砂蹴是用于水汜胶砂成型时的专用试模3.3 检定周期：12个月.3.4 技术要求：3.4.1 试模腔的基本尺寸：3.4,1.1模腔宽度40m.05三(-0.IOnm):3.4.1.2 模腔高度4（三）JOnn1.3.4.1.3 试模净重66.5kg。3.5 检定用标准罂具：3.5.1 分度值为0.必Bn的游标卡尺量程为200m：3.5.2 台称:称量50kg：3.6 检定方法：3.6.1 用游
8、标卡尺分别测量水泥胶砂试模的腔的长、宽、高：3.6.2 用台称称水汜胶砂试模的质量。3.7 检定结果处理3.7.1 合格试模使/由不合格试模作废.4温度计检定规程：4.1 适用范围本规程适用于新购买或使用中的一股温度计、干湿温度计、漂浮温度计的检定。4.2 概述一般温度计、干湿温度计、漂浮温度计在试验过程中用丁满足国家标准所要求的雌条件的测址(如：温度、湿度)4.3 校JE周期：六个月4.4 检定用器具4.4.1 水泥标准温度计(最小分度值：OJt)化验室监视和测量设备自检自校规程文件号TIC-35-O9编制化室审核李玉山批准靳树勋发怔I期04-08-20婀期-o*-o版次第4版4.4.2恒温
9、水池4.5检定方法将一般湿度计、干湿温度计、漂浮温度计和水泥标准温度计同时放入恒温水槽中，恒温】个小时以后，用水泥标准温度进行校准一般温度计、干湿温度计、漂浮温度计，“+”表示该温度计示值低于水泥标准画并口遁，“一”表该温度计示值高于水泥标准却蚓刁遁，校IE后应在各温度计上贴有校正标签，并把校正结果填写在检定id录上。符合技术要求为合格：5养护箱5.1 适用范围本规程适用新购买或使用中以及修理后的水泥养护箱的检定“5.2 水泥标准养护箱用于水泥胶砂试体养护以及测定凝结时间的圆模和试饼的养护。5.3 技术要求5.3.1 温度：20+rc5.3.2 湿度：905.3.3 温湿度均匀5.4 检定周期
10、：六个月5.5 校正器具5.5 .1干湿温度计（3支己校正）5.6 检定方法将3支干湿温度计放入养护箱内上、中、下不同的位置，1小时后记录每支干湿油克计的干温和湿度进行对b匕看是否符合技术要求.6试脸小磨6.1 适用范困本规程适用于新购买或使中的试验小磨配球是否正确的检定。6.2 试验小磨用于粉磨熟制及其它水泥试验样品的设番，使用一段时间后磨球受到一定的磨损，为了调整正确的球级配，需要定期对球称重调整级配“6.3 检定周期：1年6.4 技术要求6.4.1 研磨体总载量：约100公斤编制化验室审核李玉山靳树勋第4版6.4.2球配：27OnnC6Q1111C5011nCKhiii约13Kg约20K
11、g约18Kg约11Kg发怔I期04-08-20实超I期ft1.-0!-01C25X3ftrm锻约40Kg6.5检定器具6.5.1台秤200K6.5 .2分陵值为0.02三的游标卡尺,量程为200mm；6.6 检定方法将小磨磨门打开，把所有磨球倒出来，用游标卡尺分别测量C70三uCGOmrn、C50mm.C1.Oiimi.C25X30ran版的磨球并分开堆放，然后用台秤分别对不同球径的磨球按球配进行称明称量后装入屏内盖上度盖。三、荧光仪的校验规程1 .校验周期当荧光仪出现下列情况时,需要进行校验.1.1 现用工作曲线已使用12个月;1.2 当管理样（监测用）的测定值超过下列范闱之时,经MOnit
12、or校验后仍超过下列范闱之时：SiG的范围：管理样Sia值0.20%AINS的范围:管理样A1.O值0.20%FeA的范憎:管理样Fe2Q1值0.15CaO的范围：里样CaO(+o.:m2.校验方法2.1 选择工作曲线号。2.2 做工作曲线并调整（详见荧光仪说明书2.3 做初次稳定性测试Monitor并储存,用于荧光仪的例行校正。2.4 仪器准备性测试：以标样测定,各氧化物误差不超过以下范围为合格。Si0.20%Fo2O1.+0.20A1AO.30CaO0.402.5 用管理样（监测用）雌则定5次，测试仪器的精密度.2.6 认真填写校3钻已录并存档。3.防止校正状态偏移的措施3.1 上白班人员
13、接班小时内,用MonitOr标样做漂移校正一次既做稳定性校验;化验室监视和测量设备自检自校规程文件号TIC-35-O9编制化验室审核李玉山批准靳树勋发怔I期04-08-20婀期-o*-o版次第4版3.2 每班人员均硒两彳潸理样测定,并做W记录,一但发现测定值超过卜.列误差,需做Monitor漂移校正一次,如仍超过下列误篇报告配料工程师；Si0.20A1.a0.20FeiO,+0.15%Ca00.30%3.3 第一个白班需新制两个样片测定荧光操作员协助编号同管理样；3.4 经验证需进行荧光仪校验时,配料1支术员做仪罂校验.二、水泥化学分析仪器设备的校验方法1 .容量瓶的校验方法1.1 容量瓶的校
14、脸的方法分为称量法（A法）和比较法（B法）1.2 称属法（A法）1.2.1 将洗净,干燥带瓶塞的容SM置r感量0克的天平上准确称出空瓶质垃：1.2.2 将蒸馀水注入容后瓶至刻度级用螂条吸干瓶颈内壁及瓶外水滴,盖上瓶塞.称其质或并记录水温。根据水温查表1中对应的水密度,据公式：体积二质量/密度,计算容盘瓶的实际体积及校正值。1.3 比较法（B法）对与移液管平行配套使的容量版可采用此法校5佥1.3.1 将配套的移液管,容址瓶洗干净,凉干01.3.2 用移液管移取n次蒸储水,移入配套的容量瓶中。（n=容量的容积/移液管的容枳,且n/X为整数）1.3.3 观察液面是否与容量幅刻度线相符,若相符,则可配使用;若不相符,则在液面处刻划新标线或另择容址瓶无新校验,直至相符。1.3.4 校5分记录如下：表2容垃瓶校验单（春址法A法）时间：年月日水温,Cptg/m1.容量瓶做其体积的容积（m1.）空瓶的质量（g）瓶与水的历量（g）水的质量（g）实际容枳（m1.）校正值是否合格
