《水泥检测工知识问答（三）.docx》由会员分享，可在线阅读，更多相关《水泥检测工知识问答（三）.docx（4页珍藏版）》请在第壹文秘上搜索。

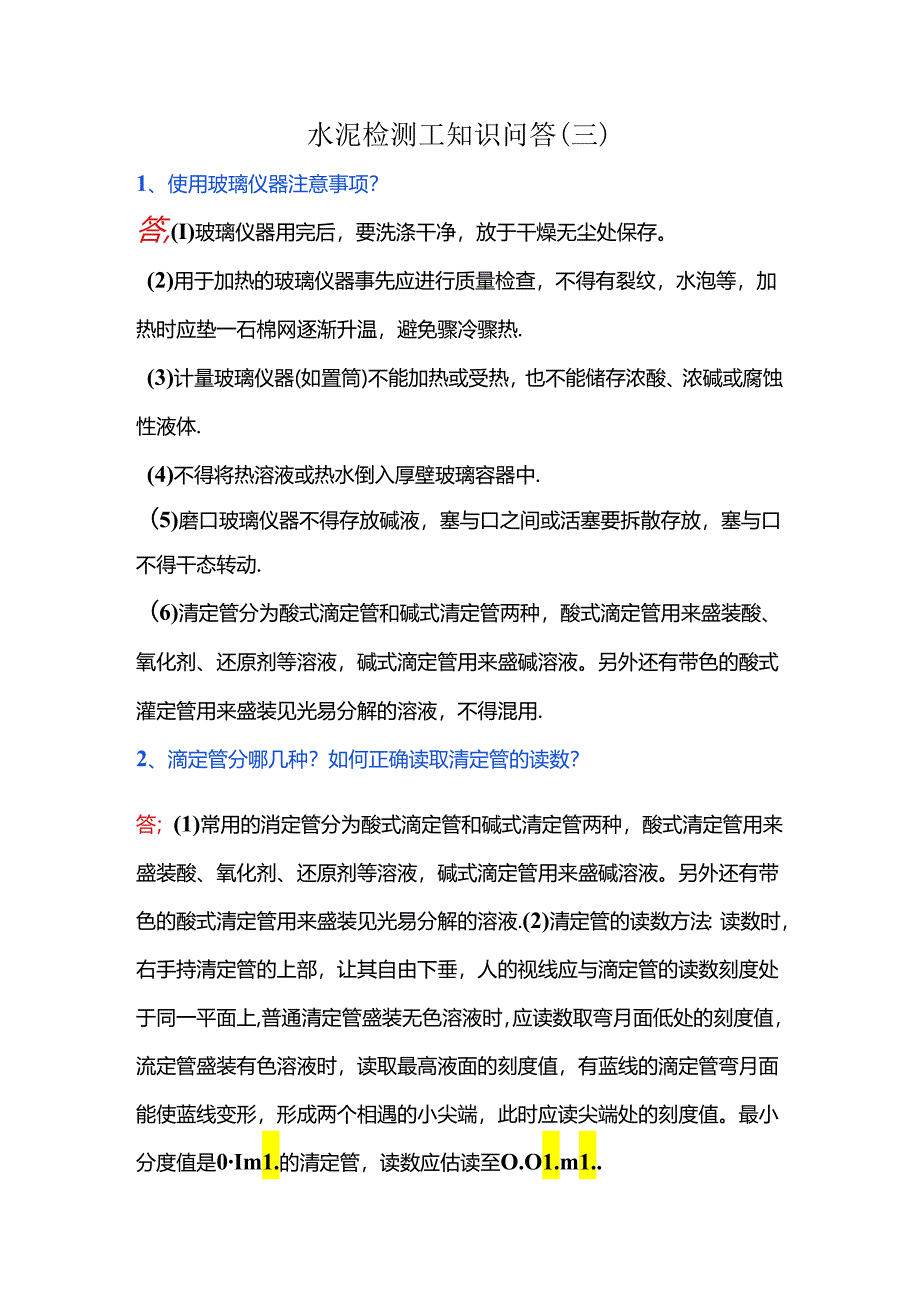

1、水泥检测工知识问答(三)1、使用玻璃仪器注意事项？答,(I)玻璃仪器用完后，要洗涤干净，放于干燥无尘处保存。(2)用于加热的玻璃仪器事先应进行质量检查，不得有裂纹，水泡等，加热时应垫一石棉网逐渐升温，避免骤冷骤热.(3)计量玻璃仪器(如置筒)不能加热或受热，也不能储存浓酸、浓碱或腐蚀性液体.(4)不得将热溶液或热水倒入厚壁玻璃容器中.(5)磨口玻璃仪器不得存放碱液，塞与口之间或活塞要拆散存放，塞与口不得干态转动.(6)清定管分为酸式滴定管和碱式清定管两种，酸式滴定管用来盛装酸、氧化剂、还原剂等溶液，碱式滴定管用来盛碱溶液。另外还有带色的酸式灌定管用来盛装见光易分解的溶液，不得混用.2、滴定管分

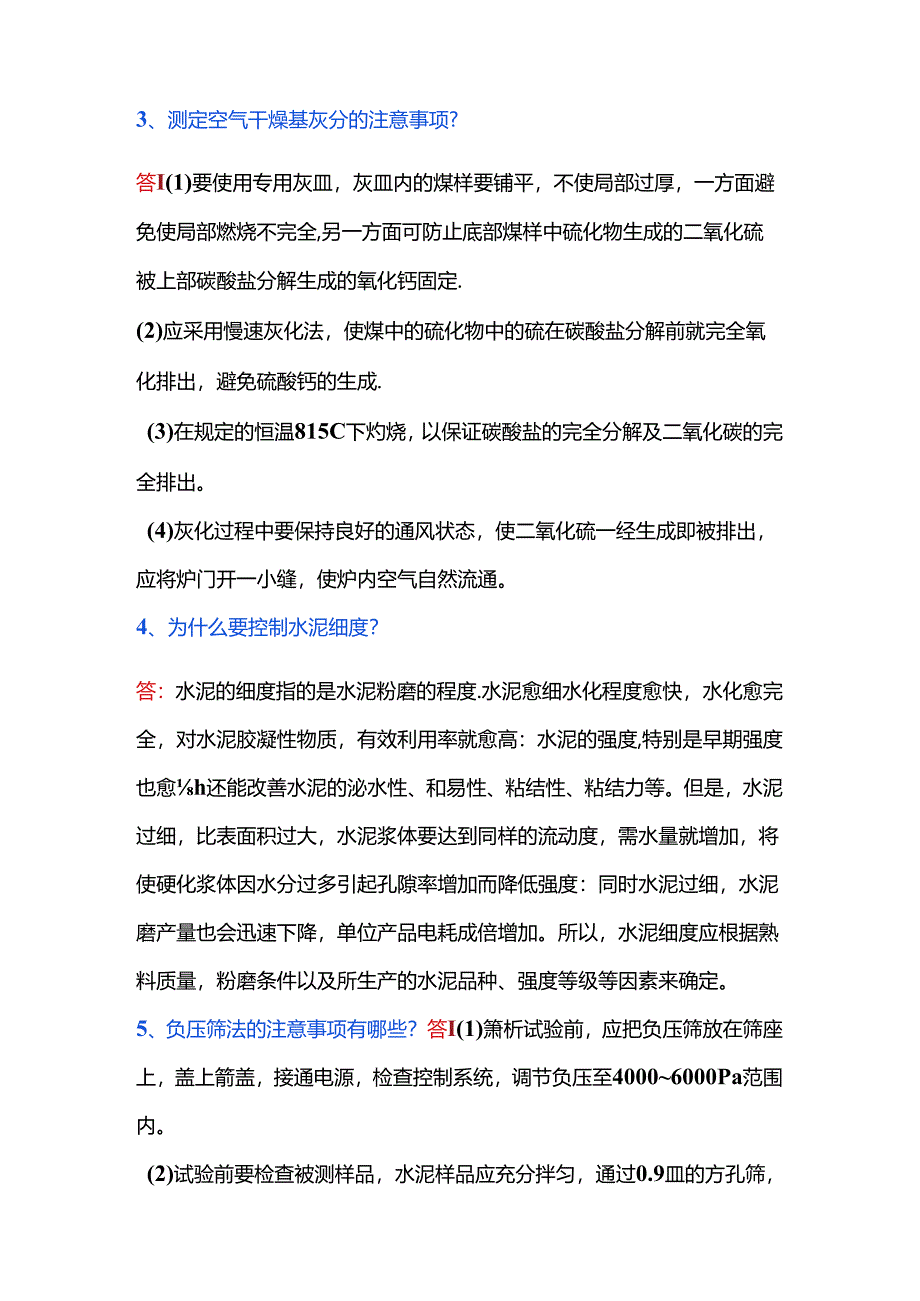

2、哪几种？如何正确读取清定管的读数？答；(1)常用的消定管分为酸式滴定管和碱式清定管两种，酸式清定管用来盛装酸、氧化剂、还原剂等溶液，碱式滴定管用来盛碱溶液。另外还有带色的酸式清定管用来盛装见光易分解的溶液.(2)清定管的读数方法：读数时，右手持清定管的上部，让其自由下垂，人的视线应与滴定管的读数刻度处于同一平面上,普通清定管盛装无色溶液时，应读数取弯月面低处的刻度值，流定管盛装有色溶液时，读取最高液面的刻度值，有蓝线的滴定管弯月面能使蓝线变形，形成两个相遇的小尖端，此时应读尖端处的刻度值。最小分度值是0Im1.的清定管，读数应估读至O.O1.m1.3、测定空气干燥基灰分的注意事项?答I(1)要
3、使用专用灰皿，灰皿内的煤样要铺平，不使局部过厚，一方面避免使局部燃烧不完全,另一方面可防止底部煤样中硫化物生成的二氧化硫被上部碳酸盐分解生成的氧化钙固定.(2)应采用慢速灰化法，使煤中的硫化物中的硫在碳酸盐分解前就完全氧化排出，避免硫酸钙的生成.(3)在规定的恒温815C下灼烧，以保证碳酸盐的完全分解及二氧化碳的完全排出。(4)灰化过程中要保持良好的通风状态，使二氧化硫一经生成即被排出，应将炉门开一小缝，使炉内空气自然流通。4、为什么要控制水泥细度？答：水泥的细度指的是水泥粉磨的程度.水泥愈细水化程度愈快，水化愈完全，对水泥胶凝性物质，有效利用率就愈高：水泥的强度,特别是早期强度也愈h还能改善

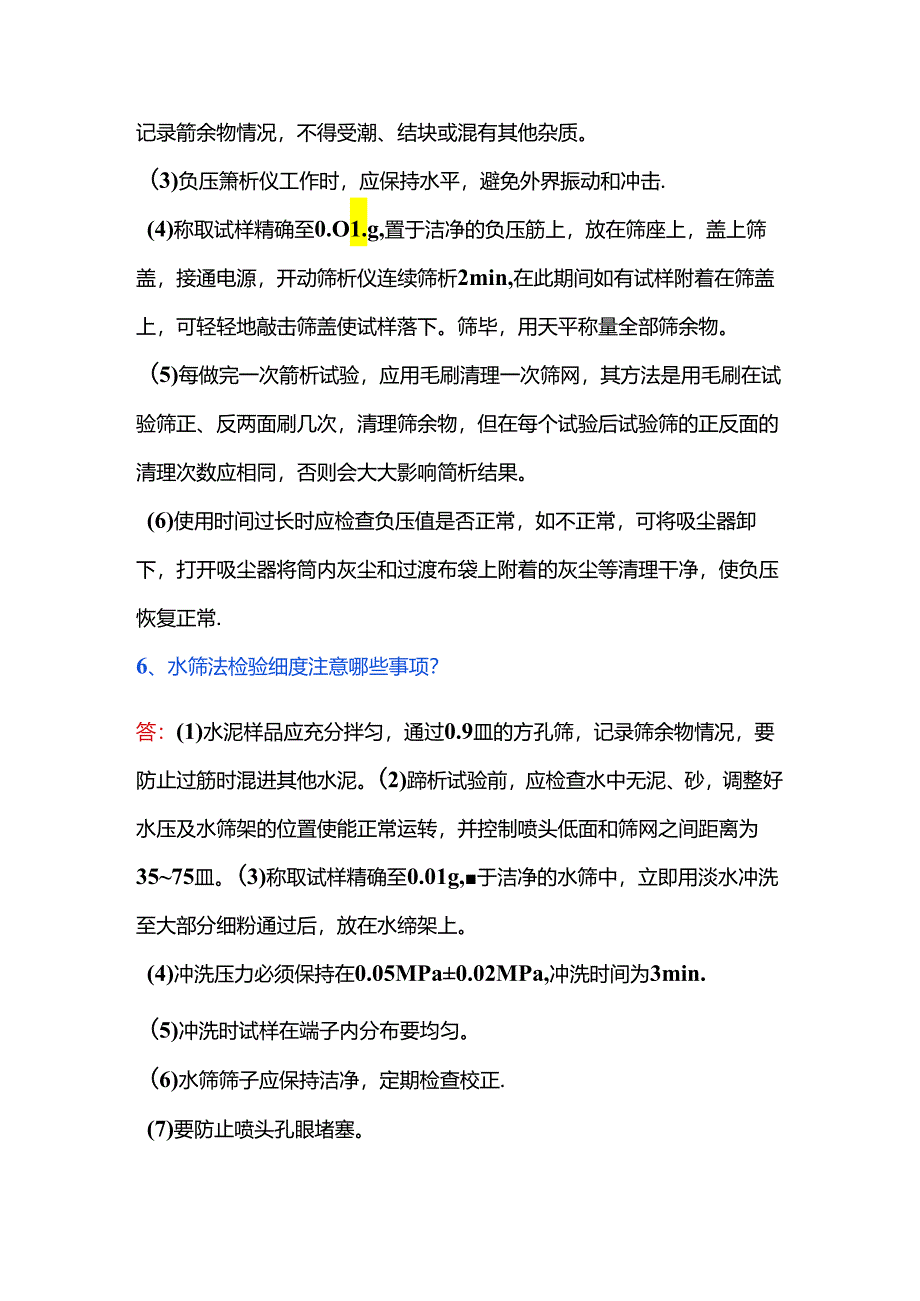

4、水泥的泌水性、和易性、粘结性、粘结力等。但是，水泥过细，比表面积过大，水泥浆体要达到同样的流动度，需水量就增加，将使硬化浆体因水分过多引起孔隙率增加而降低强度：同时水泥过细，水泥磨产量也会迅速下降，单位产品电耗成倍增加。所以，水泥细度应根据熟料质量，粉磨条件以及所生产的水泥品种、强度等级等因素来确定。5、负压筛法的注意事项有哪些？答I(1)箫析试验前，应把负压筛放在筛座上，盖上箭盖，接通电源，检查控制系统，调节负压至40006000Pa范围内。(2)试验前要检查被测样品，水泥样品应充分拌匀，通过0.9皿的方孔筛，记录箭余物情况，不得受潮、结块或混有其他杂质。(3)负压箫析仪工作时，应保持水平，
5、避免外界振动和冲击.(4)称取试样精确至0.O1.g,置于洁净的负压筋上，放在筛座上，盖上筛盖，接通电源，开动筛析仪连续筛析2min,在此期间如有试样附着在筛盖上，可轻轻地敲击筛盖使试样落下。筛毕，用天平称量全部筛余物。(5)每做完一次箭析试验，应用毛刷清理一次筛网，其方法是用毛刷在试验筛正、反两面刷几次，清理筛余物，但在每个试验后试验筛的正反面的清理次数应相同，否则会大大影响简析结果。(6)使用时间过长时应检查负压值是否正常，如不正常，可将吸尘器卸下，打开吸尘器将筒内灰尘和过渡布袋上附着的灰尘等清理干净，使负压恢复正常.6、水筛法检验细度注意哪些事项？答：(1)水泥样品应充分拌匀，通过0.9
6、皿的方孔筛，记录筛余物情况，要防止过筋时混进其他水泥。(2)蹄析试验前，应检查水中无泥、砂，调整好水压及水筛架的位置使能正常运转，并控制喷头低面和筛网之间距离为3575皿。(3)称取试样精确至0.01g,于洁净的水筛中，立即用淡水冲洗至大部分细粉通过后，放在水缔架上。(4)冲洗压力必须保持在0.05MPa0.02MPa,冲洗时间为3min.(5)冲洗时试样在端子内分布要均匀。(6)水筛筛子应保持洁净，定期检查校正.(7)要防止喷头孔眼堵塞。7、手工筛法检睑细度注意哪些事项？答I(1)水泥样品应充分拌匀，通过0.9皿的方孔筛，记录筛余物情况。(2)手工筛要保持清洁、干燥，缩孔畅通.(3)称取试样精确至O.O1.g,倒入手工筛内.用一只手持箭往复摇动，另一只手轻轻拍打，往复摇动和轻轻拍打过程应保持近于水平。(4)拍打速度每分钟约120次，每40次向同一方向转动600(5)试样要均匀分析在筛网上，直至每分钟通过的试样量不超过0.03g为止.
