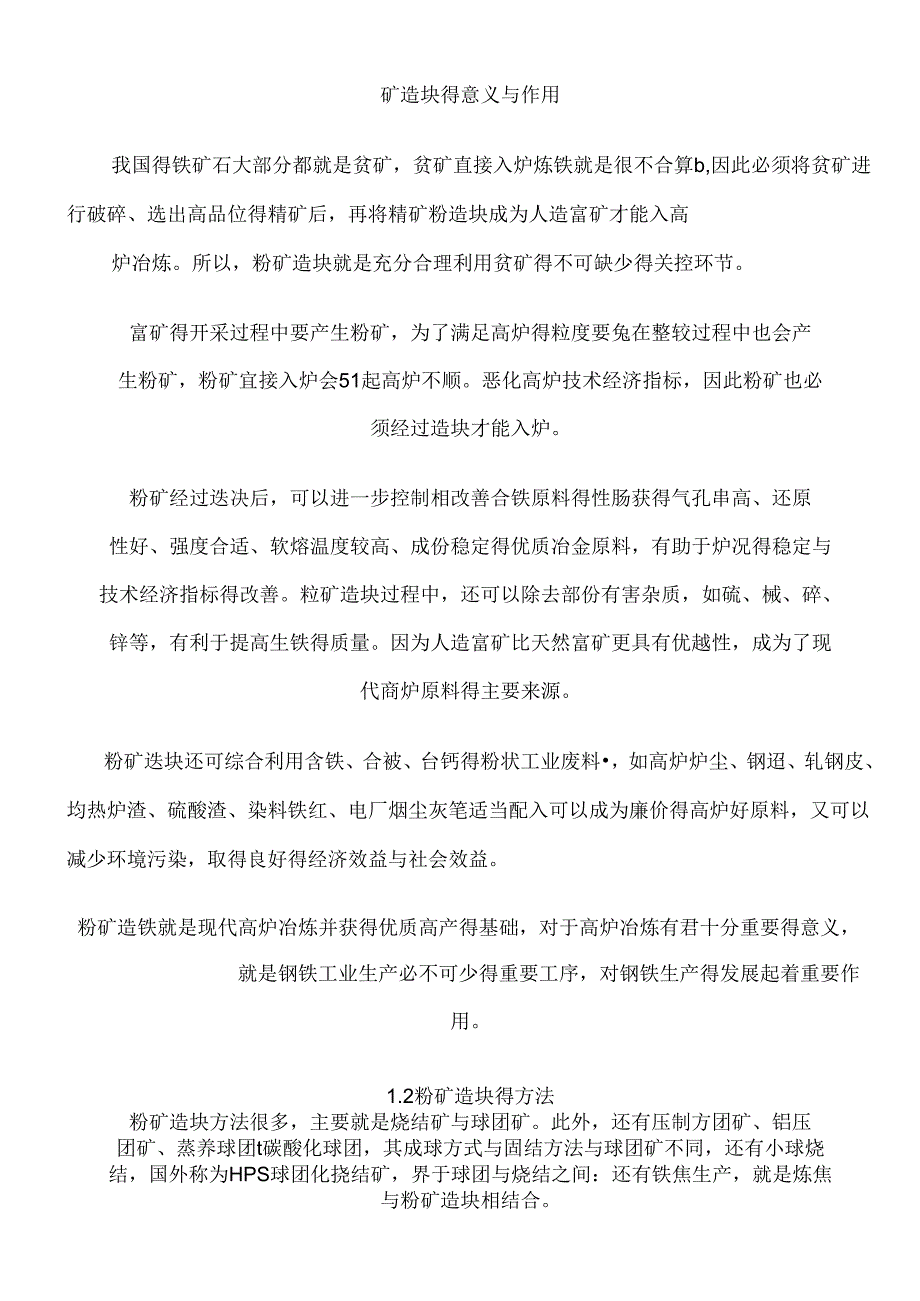

1、烧结工艺流程图:图片:50mmAtar图21烧结工艺流程图注I图中为冷畿结矿工苫流程I当牛产热俺i时.应取羽冷却叮冷筛部分烧结工艺流程图：烧结就是钢铁生产工艺中得一个重要环节，它就是将铁矿粉、粉（无烟煤）与石灰按一定配比混匀。经烧结而成得有足够强度与粒度得烧结矿可作为炼铁得熟料。利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。由于烧结技术具体得作用与应用太广泛1.以下介绍一下烧结生产在钢铁工业粉矿造块得意义与作用我国得铁矿石大部分都就是贫矿，贫矿直接入炉炼铁就是很不合算b,因此必须将贫矿进行破碎、选出高品位得精矿后，再将精矿粉造块成为人造富矿才能入高炉冶
2、炼。所以，粉矿造块就是充分合理利用贫矿得不可缺少得关控环节。富矿得开采过程中要产生粉矿，为了满足高炉得粒度要兔在整较过程中也会产生粉矿，粉矿宜接入炉会51起高炉不顺。恶化高炉技术经济指标，因此粉矿也必须经过造块才能入炉。粉矿经过迭决后，可以进一步控制相改善合铁原料得性肠获得气孔串高、还原性好、强度合适、软熔温度较高、成份稳定得优质冶金原料，有助于炉况得稳定与技术经济指标得改善。粒矿造块过程中，还可以除去部份有害杂质，如硫、械、碎、锌等，有利于提高生铁得质量。因为人造富矿比天然富矿更具有优越性，成为了现代商炉原料得主要来源。粉矿迭块还可综合利用含铁、合被、台钙得粉状工业废料，如高炉炉尘、钢迢、轧

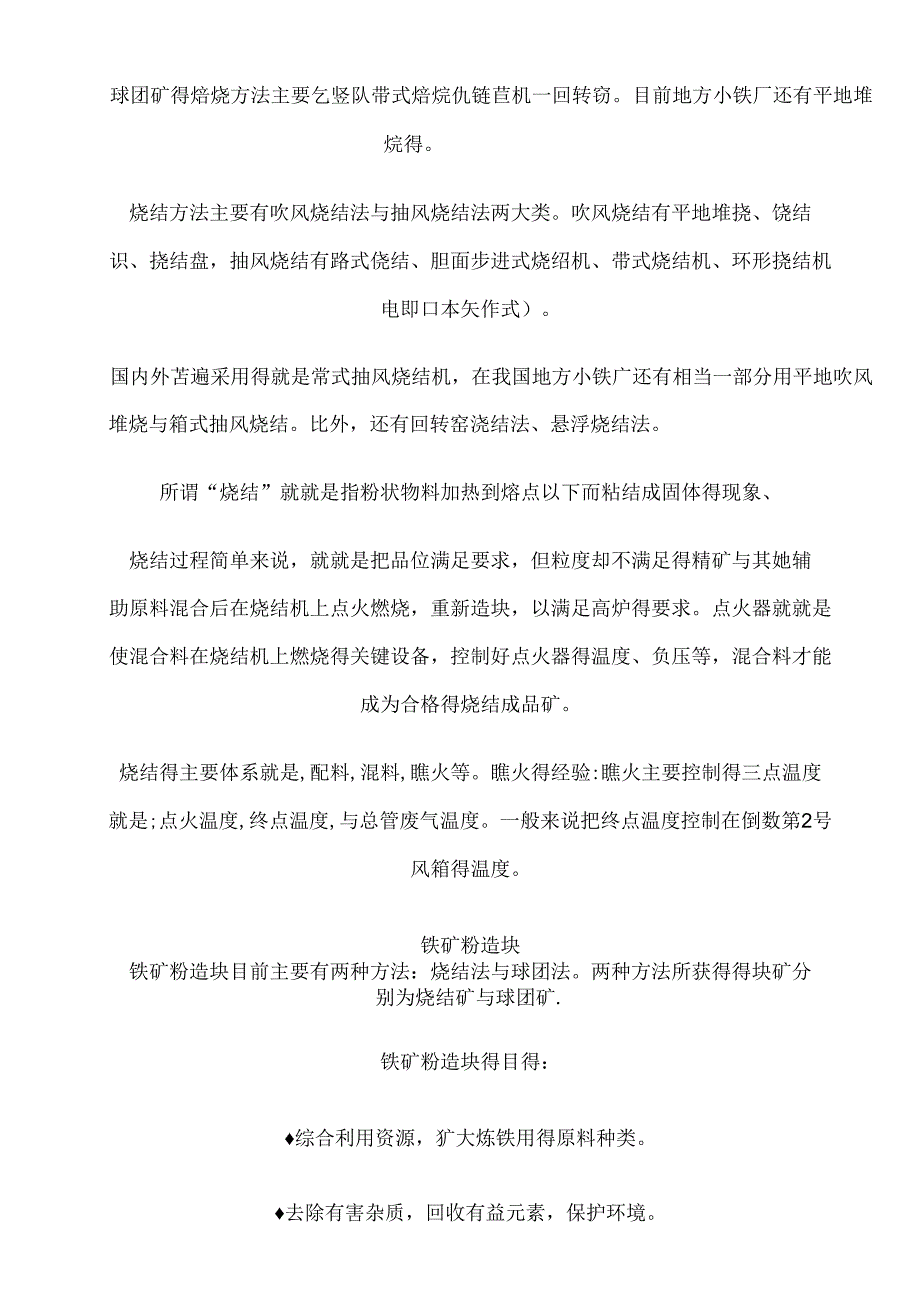

3、钢皮、均热炉渣、硫酸渣、染料铁红、电厂烟尘灰笔适当配入可以成为廉价得高炉好原料，又可以减少环境污染，取得良好得经济效益与社会效益。粉矿造铁就是现代高炉冶炼并获得优质高产得基础，对于高炉冶炼有君十分重要得意义，就是钢铁工业生产必不可少得重要工序，对钢铁生产得发展起着重要作用。1.2粉矿造块得方法粉矿造块方法很多，主要就是烧结矿与球团矿。此外，还有压制方团矿、铝压团矿、蒸养球团t碳酸化球团，其成球方式与固结方法与球团矿不同，还有小球烧结，国外称为HPS球团化挠结矿，界于球团与烧结之间：还有铁焦生产，就是炼焦与粉矿造块相结合。球团矿得焙烧方法主要乞竖队带式焙烷仇链苣机一回转窃。目前地方小铁厂还有平地
4、堆烷得。烧结方法主要有吹风烧结法与抽风烧结法两大类。吹风烧结有平地堆挠、饶结识、挠结盘，抽风烧结有路式侥结、胆面步进式烧绍机、带式烧结机、环形挠结机电即口本矢作式）。国内外苫遍采用得就是常式抽风烧结机，在我国地方小铁广还有相当一部分用平地吹风堆烧与箱式抽风烧结。比外，还有回转窑浇结法、悬浮烧结法。所谓“烧结”就就是指粉状物料加热到熔点以下而粘结成固体得现象、烧结过程简单来说，就就是把品位满足要求，但粒度却不满足得精矿与其她辅助原料混合后在烧结机上点火燃烧，重新造块，以满足高炉得要求。点火器就就是使混合料在烧结机上燃烧得关键设备，控制好点火器得温度、负压等，混合料才能成为合格得烧结成品矿。烧结得
5、主要体系就是,配料,混料,瞧火等。瞧火得经验:瞧火主要控制得三点温度就是;点火温度,终点温度,与总管废气温度。一般来说把终点温度控制在倒数第2号风箱得温度。铁矿粉造块铁矿粉造块目前主要有两种方法：烧结法与球团法。两种方法所获得得块矿分别为烧结矿与球团矿.铁矿粉造块得目得：综合利用资源，犷大炼铁用得原料种类。去除有害杂质，回收有益元素，保护环境。改善矿石得治金性能，适应高炉冶炼对铁矿石得质量要求。一、铁矿粉烧结生产1、烧结得概念将各种粉状含铁原料，配入适量得燃料与熔剂，加入适量得水，经混合与造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块得过程。2、烧结生产得工艺流程目前生产上
6、广泛采用带式抽风烧结机生产烧结矿。烧结生产得工艺流程如图2-4所示。主要包括烧结料得准备，配料与混合，烧结与产品处理等工序。精V、富矿粉石灰石.白云石!?；,无弱煤高炉灰、轧倒皮含铁原料含铁量较高、粒度5mm得矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。一般要求含铁原料品位高，成分稳定，杂质少。熔剂要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3%左右，粒度小于3mm得占90%以上。在烧结料中加入一定量得白云石，便烧结矿含有适当得Mg.对烧结过程有良好得作用，可以提高烧结矿得质量。燃料主要为焦粉与无烟煤。对燃料得要求就是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10%,粒度小于
7、3mm得占95%以上。对入厂烧结原料得一般要求见表22。表2-2入厂烧结原料一般要求名品位粒3Emm水分/%其他MrTFC波动范B1.1an浮逸45TFC被劝18i50%,SOj3%CaO波动题311.5%40-080-02位度400mm适用于中小饯结厂Gft800mm适用于大发徒结厂消化石灰3015生石灰10其中S0占85、W*一25-010ttAH25-0mmftK-aW电的怔为购R破脚，剜技总敬痔机的容许蛤“位度决定灰分15%.先发分25010Mt轧射皮10其健铁，胃物.位度都应小于IOmm配料与混合配料配料目得：获得化学成分与物理性质稳定得烧结矿，满足高炉冶炼得要求。常用得配料方法：容
8、积配料法与质量配料法。容积配料法就是基于物料堆积密度不变，原料得质量与体积成比例这i条件进行得。准确性较差。质量配料法就是按原料得质量配料。比容积法准确，便于实现自动化。混合混合目得：使烧结料得成分均匀，水分合适，易于造球，从而获得粒度组成良好得烧结混合料，以保证烧结矿得质量与提高产量。混合作业：加水润湿、混匀与造球。根据原料性质不同，可采用一次混合或二次混合两种流程。一次混合得目得：润湿与混匀，当加热返矿时还nJ使物料预热。二次混合得目得：继续混匀，造球，以改善烧结料层透气性。用粒度10Omm得富矿粉烧结时，因其粒度已经达到造球需要，采用一次混合，混合时间约50s。使用细磨精矿粉烧结时.，因
9、粒度过细，料层透气性差，为改善透气性，必须在混合过程中造球，所以采用二次混合，混合时间一般不少于2.53min我国烧结厂大多采用二次混合。烧结生产烧结作业就是烧结生产得中心环节，它包括布料、点火、烧结等主要工序。布料将铺底料、混合料铺在烧结机台车上得作业。当采用铺底料工艺时，在布混合料之前，先铺一-层粒度为1025mm,厚度为2025mm得小块烧结矿作为铺底料，其目得就是保护炉算，降低除尘负荷，延长风机转了寿命，减少或消除炉算粘料。铺完底料后，随之进行布料。布料时要求混合料得粒度与化学成分等沿台车纵横方向均匀分布，并且有一定得松散性，表面平整。目前采用较多得就是圆根布料机布料。点火点火操作就是
10、对台车上得料层表面进行点燃，并使之燃烧。点火要求有足燃得点火温度，适宜得高温保持时间，沿台车宽度点火均匀。点火温度取决于烧结生成物得熔化温度。常控制在125050C.s点火时间通常4060s.点火真空度46kPa.点火深度为1020mm.烧结准确控制烧结得风量、真空度、料层厚度、机速与烧结终点。烧结风量：平均每吨烧结矿需风量为3200m3,按烧结面积计算为(70-90)m3/(cm2,min)o真空度：决定于风机能力、抽风系统阻力、料层透气性与漏风损失情况。料层国度：合适得料层厚度应将高产与优质结合起来考虑。国内一般采用料层厚度为250YOOmrm机速：合适得机速应保证烧结料在预定得烧结终点烧
11、透烧好。实际生产中，机速一般控制在1、54m/min为宜。烧结终点得判断与控制：控制烧结终点，即控制烧结过程全部完成时台车所处得位置。中小型烧结机终点一般控制在倒数第二个风箱处，大型烧结机控制在倒数第三个风箱处。带式烧结机抽风烧结过程就是自上而下进行得，沿其料层高度温度变化得情况一般可分为5层，各层中得反应变化情况如图2-5所示。点火开始以后，依次出现烧结矿层，燃烧层，预热层，干燥层与过湿层。然后后四层又相继消失，最终只剩烧结矿层。冷&不化不冷，IMMHwuwjwaIB1.f1.R启.MU图2-5烧结过程各层反应示意图烧结矿层经高温点火后，烧结料中燃料燃烧放出大量热量，使料层中矿物产生熔融，随
12、着燃烧层下移与冷空气得通过，生成得熔融液相被冷却而再结晶(100O-IIo(TC)凝固成网孔结构得烧结矿。这层得主要变化就是熔融物得凝固，伴随着结晶与析出新矿物，还有吸入得冷空气被预热，同时烧结矿被冷却，与空气接触时低价氧化物nJ能被再氧化。燃烧层燃料在该层燃烧，温度高达13501600C使矿物软化熔融黏结成块。该层除燃烧反应外，还发生固体物料得熔化、还原、氧化以及石灰石与硫化物得分解等反应。预热层由燃烧层卜来得高温废气，把卜.部混合料很快预热到着火温度，一般为400800oC此层内开始进行固相反应，结晶水及部分碳酸盐、硫酸盐分解，磁铁矿局部被氧化。干燥层干燥层受预热层下来得废气加热，温度很快
13、上升到100c以上，混合料中得游高水大量蒸发，此层厚度一般为030mm.实际上干燥层与预热层难以截然分开，可以统称为干燥预热层。该层中科球被急剧加热，迅速干燥，易被破坏，恶化料层透气性。过湿层从干燥层下来得热废气含有大量水分，料温低于水蒸气得露点温度时，废气中得水蒸气会重新凝结，使混合料中水分大量增加而形成过湿层。此层水分过多，使料层透气性变坏，降低烧结速度。烧结过程中得基本化学反应固体碳得燃烧反应固体碳燃烧反应为：2C+Oj=28和c+oj=co2反应后生成CO与C02,还有部分剩余氧气，为其她反应提供了氧化还原气体与热量。燃烧产生得废气成分取决于烧结得原料条件、燃料用量、还原与氧化反应得发
14、展程度、以及抽过燃烧层得气体成分等因素。碳酸盐得分解与矿化作用烧结料中得碳酸盐有CaCc)3、MgCO3、FeCe)3、MnCO3等，其中以CaCO3为主。在烧结条件下，CaCO3在720C左右开始分解，880C时开始化学沸腾，其她碳酸盐相应得分解温度较低些。碳酸钙分解产物CaO能与烧结料中得其她矿物发生反应，生成新得化合物，这就就是矿化作用。反应式为：Ca3+SiO2=CaSiO3+2Ca3+Fe2O3=CaOFe2O3+CO2如果矿化作用不完全，将有残留得自由Cao存在，在存放过程中，它将同大气中得水分进行消化作用：CaO+H2O=Ca(OH)2使烧结矿得体积膨胀而粉化。铁与钛氧化物得分解还原与氧化铁得氧化物在烧结条件下，温度高于1300C时，Fe203可以分解：3Fe2O3=2Fe3O4+与O2Fe304在烧结条件卜.分解压很小，但在有Si02存在、温度大于1300C时，也可能分解：2Fe3O4+3SiO2=3(2FeOSiO2)+O2:、球团矿生产1、球团矿得概念把细磨铁精矿粉或其她含铁粉料添加少量添加剂混合后，在加水涧湿得条件下,通过造球机滚动成球，再经过干燥焙烧，固结成
