1、接触器常闭蚀点位置开关常闭触点通电延时常闭触点断电延时常闭触点热继电器一中间继电器,第四章电力拖动一、填空I、根据GB4728-85填写相适应的图形符号。接触器常开触点位置开关常开触点通电延时常开触点断电延时常开触点2、根据GB7I59-87填写相适应的I接触沿线圈时间维电器二、选择澳空1、接触器有多个主触头，动作要保持致。检修时根据检修标准，接通后各触头相差距离应在（）充米之内A、IB、2C、0.5D、32、为了保证继电版触头在磨损之后保持良好接触，在检修时要保持超乘大于或等于（漳米。A、1.5B、IC、0.8D、0.53、接触器检修后由于灭孤装置损坏，该接触器（）使用。A、仍能继续使用B、

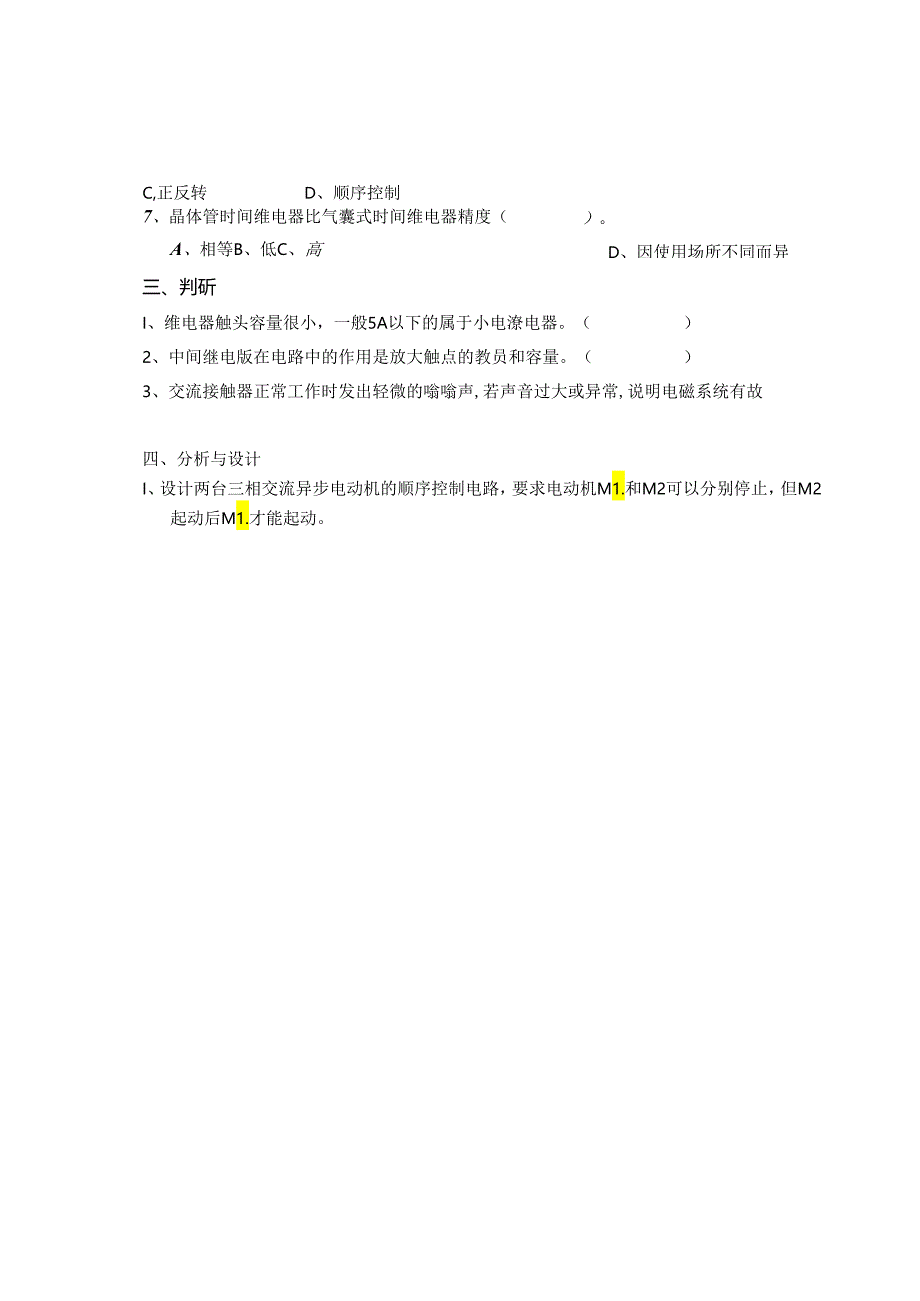

2、不能C、0在额定电流下可以D、短路故障下也可4、更换或修理各种继电器时其型号、规格、容量、线圈电压及技术指标力应与原图A、稍有不同B、相同5、起重机各移动部分均采用（A、反接制动B、能耗制6、起重机的升降控制线路属于（A、点动B、自锁C、可以不同D、随意的定）作为行程定为保护。C、限位开关D、电磁离合落）控制线路。C,正反转D、顺序控制）。D、因使用场所不同而异7、晶体管时间维电器比气囊式时间维电器精度（A、相等B、低C、高三、判斫I、维电器触头容量很小，一般5A以下的属于小电潦电器。（）2、中间继电版在电路中的作用是放大触点的教员和容量。（）3、交流接触器正常工作时发出轻微的嗡嗡声,若声音过
3、大或异常,说明电磁系统有故4、接触器触头为了保持良好接触，允许涂以腹地优良的润滑油。)5、接触器为保证触头磨损后仍能保持可靠地接触，应保持一定数值的超程.()6、机床电器装置的所有触点均应完整、光洁、接触良好。()7、限位用的行程开美，应和机械装置配合调整，确认动作可靠后方可接入电路使用。()8、桥式起重机的大车、小车和辅钩电动机一般采用电磁制动谓制动。()9、桥式起重机各移动部分均采用限位开关作为行程开关和限位保护。()10、小容量交流电器多采用多断点电动力综合灭孤.()II、常用电气设备电气故障产生的原因主要是自然故障。()12、常用电气设备的维修应包括日常维护保养和故障检修两个方面。()

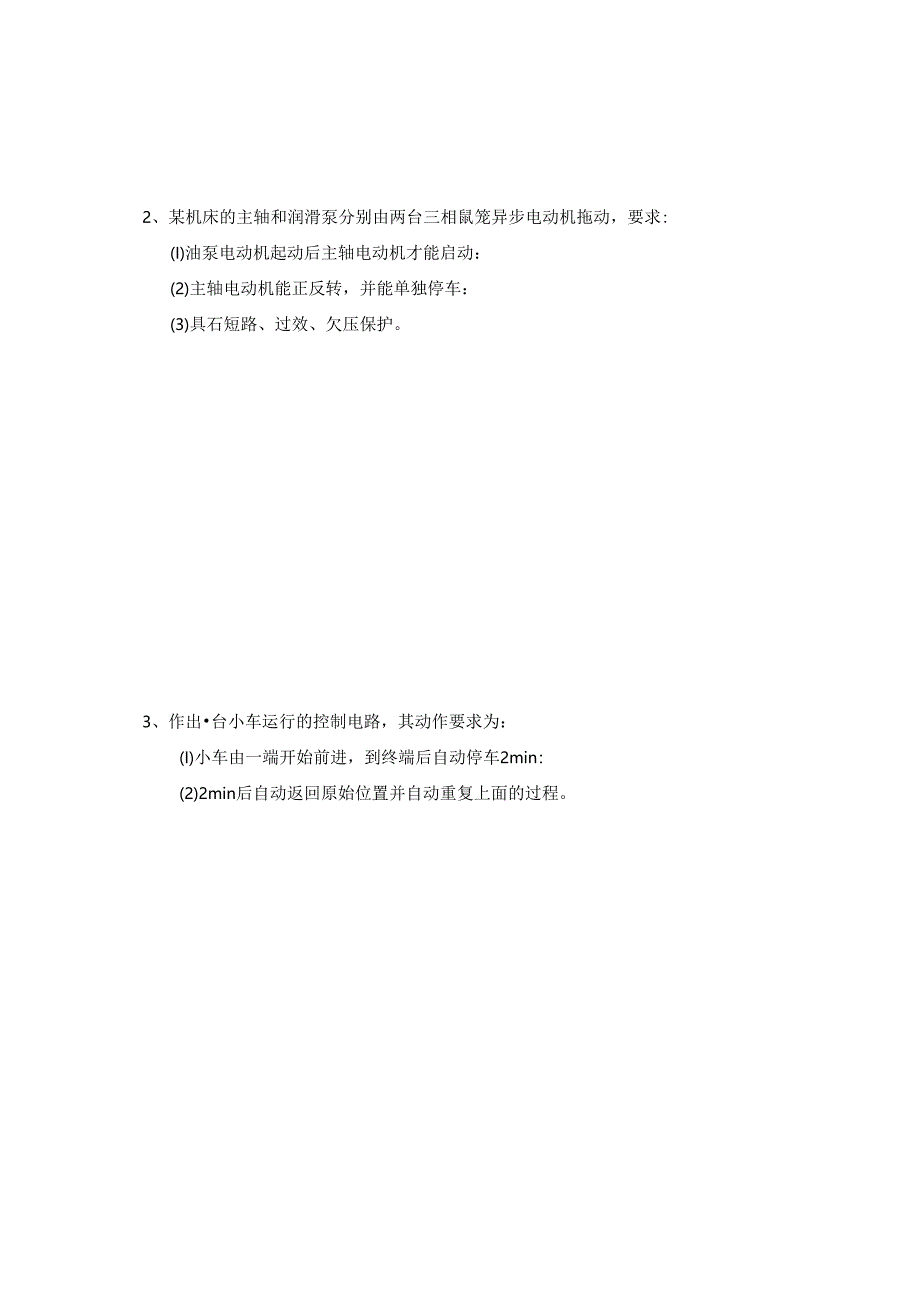

4、四、分析与设计I、设计两台三相交流异步电动机的顺序控制电路，要求电动机M1.和M2可以分别停止，但M2起动后M1.才能起动。2、某机床的主轴和润滑泵分别由两台三相鼠笼异步电动机拖动，要求:(I)油泵电动机起动后主轴电动机才能启动：(2)主轴电动机能正反转，并能单独停车：(3)具石短路、过效、欠压保护。3、作出台小车运行的控制电路，其动作要求为：(I)小车由一端开始前进，到终端后自动停车2min：(2)2min后自动返回原始位置并自动重复上面的过程。4、如下图是电动葫芦（种小型起重设备）的控制电路，M1.是升降电动机,是前后移电动机：ST1是上限位行程开关，STz是前限位行程开关，ST3是后限位
5、五、知织链接与拓展1、为什么热继电涔不能作短路保护？2、试画出能在两处用按钮起动和停止电动机的控制电路。3、在下图中有几处错误？请画出改正后正确的图。4、在做电动机单向连续运行实验时将开关Q介上后按下按钮SB?.发现下列现彖，分析和处理故解：(1)接触器KM不动作：(2)接触器KM动作，但电动机不转动：(3)电动机转动，但一松手电动机就不转；(4)接触器触点有明显颤动,噪音较大。5、分析下面顺序控制电路的原理(I)(2)答案一、填空题1、略2、接触器线圈KM热继电器FR时间继电器KT中间继电器KA二、选择网1、C2、D3、B4、B5、A6、C7、C三、判断题I、2,也、山、x5、6、7,8、9
6、,10,I1.B1.2、四、分析与设计1、略2、WIt.3.3习12.3的阳.KM43、略4、解：电动助芦对重物的升降和前后移动操作分别由两台电动机M1.和Mz的正反转电路完成。正反转控制通过机械（双联红合按钮）和电气（接触器动断触点）进行玩锁.提升和下放操作：当按卜SBi时，接触器KMI通电，电动机MI正转，向上提升重物。如在提升过程中松开SB】或不松开SBa同时按下SB?,则M1停转,提升动作马上停止。同样，当仅按下：SBZ时，接触器KMz通电，电动机Mz反转，下放选物。上升和卜.降过程均为点动，便于将重物身于合适的高度。上升时由SQi进行上限位行程控制，以免重物升位超限造成事故：下降时不
7、需限位。前移和后移操作：当按下SB?时，接触器KM3通电，电动机M2正转,电动葫芦带动重物前移：按下SI时，接触器KM,通电，电动机Mz反转，电动葫芦带动重物后移.移动过程中株放按钮可使移动随时停止。前移和后移过程亦为点动，便于将重物移至合适的位置。前后移动时通过前、后限位行程开关进行限位保护.，当移至极限位置时，电动机自动停车.两台电动机皆为短时运行，可不加过我保护用热继电器。如若操作者发现超载使电动机转不起来，立刻松开按钮即可。升降和前后移动过程可通过双手按动按钮同时进行，操作便利。五、知识链接与拓展1、热继电器不能满足电路发生短路故障时瞬间立即断电的要求，因而不能用于短路保护.2、解：设SB“和SB”、SBU和SBn分别为安装在甲、乙两地的势车按钮和起动按钮，则两地起停控制电路如胭解图0.01.所示3、熔断牌FU应在刀开关Q的下方，KM辅助触头把SB1.包住，应当仅仅与SB2并联，控制电路中没有热继电器FR的常闭触点4、（I）接触曙KM不动作有三种可能的原因：1,2两根线上的熔丝有一个或两个烧断，使控制电路无电源：热继电罂的常闭触点跳开后未复位：4,5两点有点（或两点）未接好.（2）KM动作，电机M不转动，可能有两个原因：A相熔断器熔丝烧断，电动机单相供电，无启动转矩；电动机三相绕组上未接通电源。（3）自锁触点未接通，电动机在点动控制状态。（4）接触器铁心柱上短路，5、略
