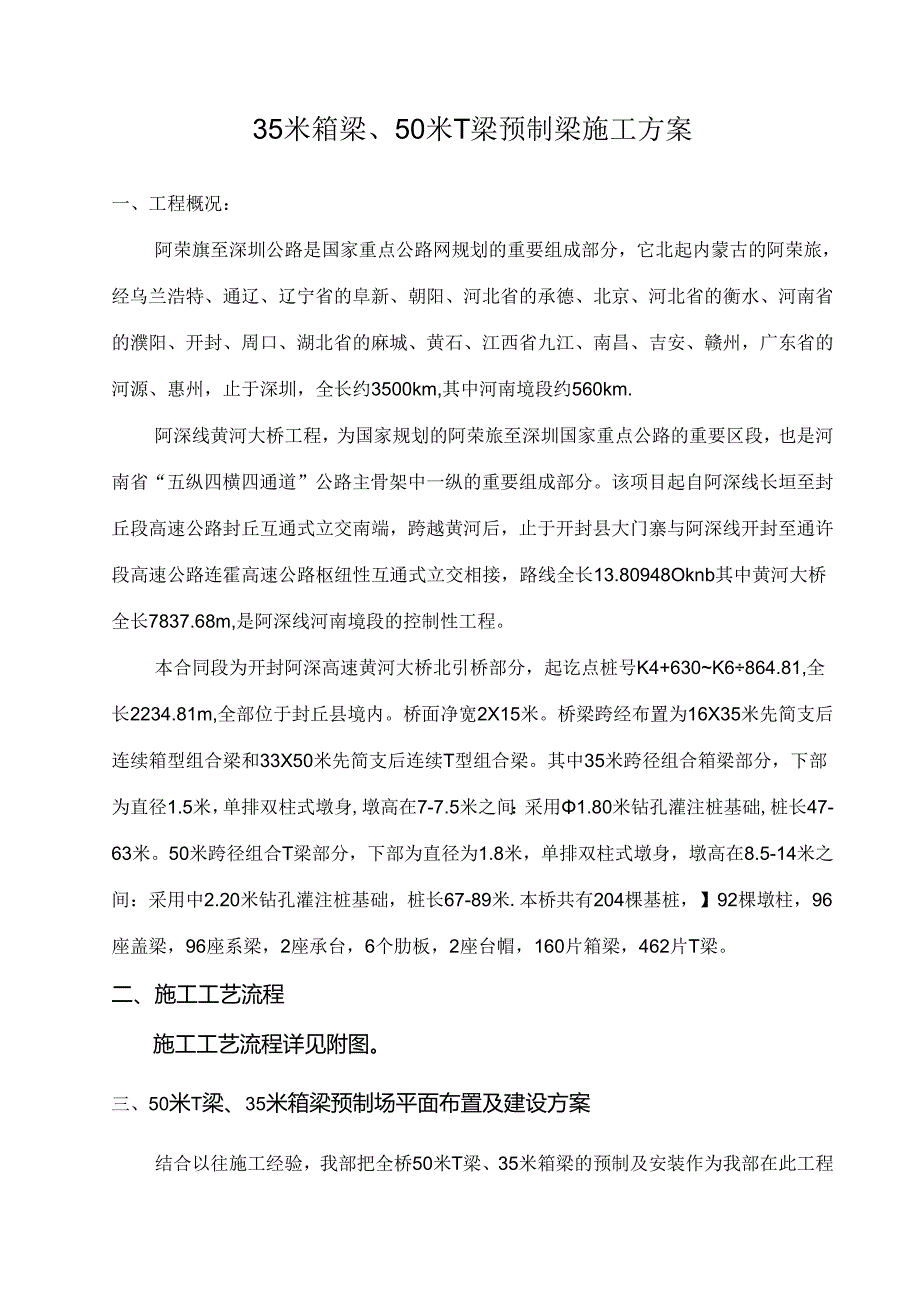

1、35米箱梁、50米T梁预制梁施工方案一、工程概况:阿荣旗至深圳公路是国家重点公路网规划的重要组成部分,它北起内蒙古的阿荣旅,经乌兰浩特、通辽、辽宁省的阜新、朝阳、河北省的承德、北京、河北省的衡水、河南省的濮阳、开封、周口、湖北省的麻城、黄石、江西省九江、南昌、吉安、赣州,广东省的河源、惠州,止于深圳,全长约3500km,其中河南境段约560km.阿深线黄河大桥工程,为国家规划的阿荣旅至深圳国家重点公路的重要区段,也是河南省“五纵四横四通道”公路主骨架中一纵的重要组成部分。该项目起自阿深线长垣至封丘段高速公路封丘互通式立交南端,跨越黄河后,止于开封县大门寨与阿深线开封至通许段高速公路连霍高速公路
2、枢纽性互通式立交相接,路线全长13.80948Oknb其中黄河大桥全长7837.68m,是阿深线河南境段的控制性工程。本合同段为开封阿深高速黄河大桥北引桥部分,起讫点桩号K4+630K6864.81,全长2234.81m,全部位于封丘县境内。桥面净宽2X15米。桥梁跨经布置为16X35米先简支后连续箱型组合梁和33X50米先简支后连续T型组合梁。其中35米跨径组合箱梁部分,下部为直径1.5米,单排双柱式墩身,墩高在7-7.5米之间:采用1.80米钻孔灌注桩基础,桩长47-63米。50米跨径组合T梁部分,下部为直径为1.8米,单排双柱式墩身,墩高在8.5-14米之间:采用中2.20米钻孔灌注桩基

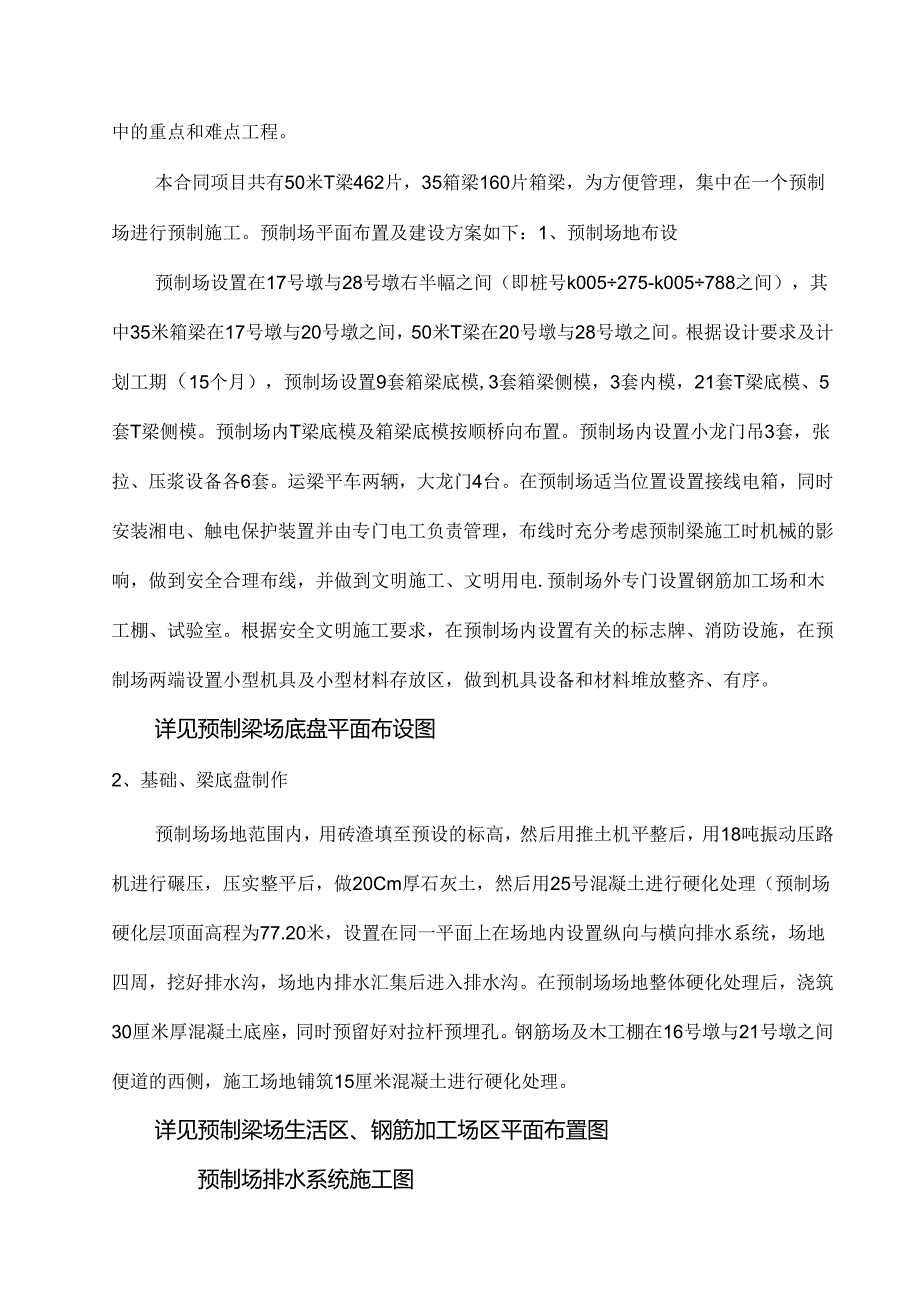

3、础,桩长67-89米.本桥共有204棵基桩,】92棵墩柱,96座盖梁,96座系梁,2座承台,6个肋板,2座台帽,160片箱梁,462片T梁。二、施工工艺流程施工工艺流程详见附图。三、50米T梁、35米箱梁预制场平面布置及建设方案结合以往施工经验,我部把全桥50米T梁、35米箱梁的预制及安装作为我部在此工程中的重点和难点工程。本合同项目共有50米T梁462片,35箱梁160片箱梁,为方便管理,集中在一个预制场进行预制施工。预制场平面布置及建设方案如下:1、预制场地布设预制场设置在17号墩与28号墩右半幅之间(即桩号k005275-k005788之间),其中35米箱梁在17号墩与20号墩之间,50
4、米T梁在20号墩与28号墩之间。根据设计要求及计划工期(15个月),预制场设置9套箱梁底模,3套箱梁侧模,3套内模,21套T梁底模、5套T梁侧模。预制场内T梁底模及箱梁底模按顺桥向布置。预制场内设置小龙门吊3套,张拉、压浆设备各6套。运梁平车两辆,大龙门4台。在预制场适当位置设置接线电箱,同时安装湘电、触电保护装置并由专门电工负责管理,布线时充分考虑预制梁施工时机械的影响,做到安全合理布线,并做到文明施工、文明用电.预制场外专门设置钢筋加工场和木工棚、试验室。根据安全文明施工要求,在预制场内设置有关的标志牌、消防设施,在预制场两端设置小型机具及小型材料存放区,做到机具设备和材料堆放整齐、有序。

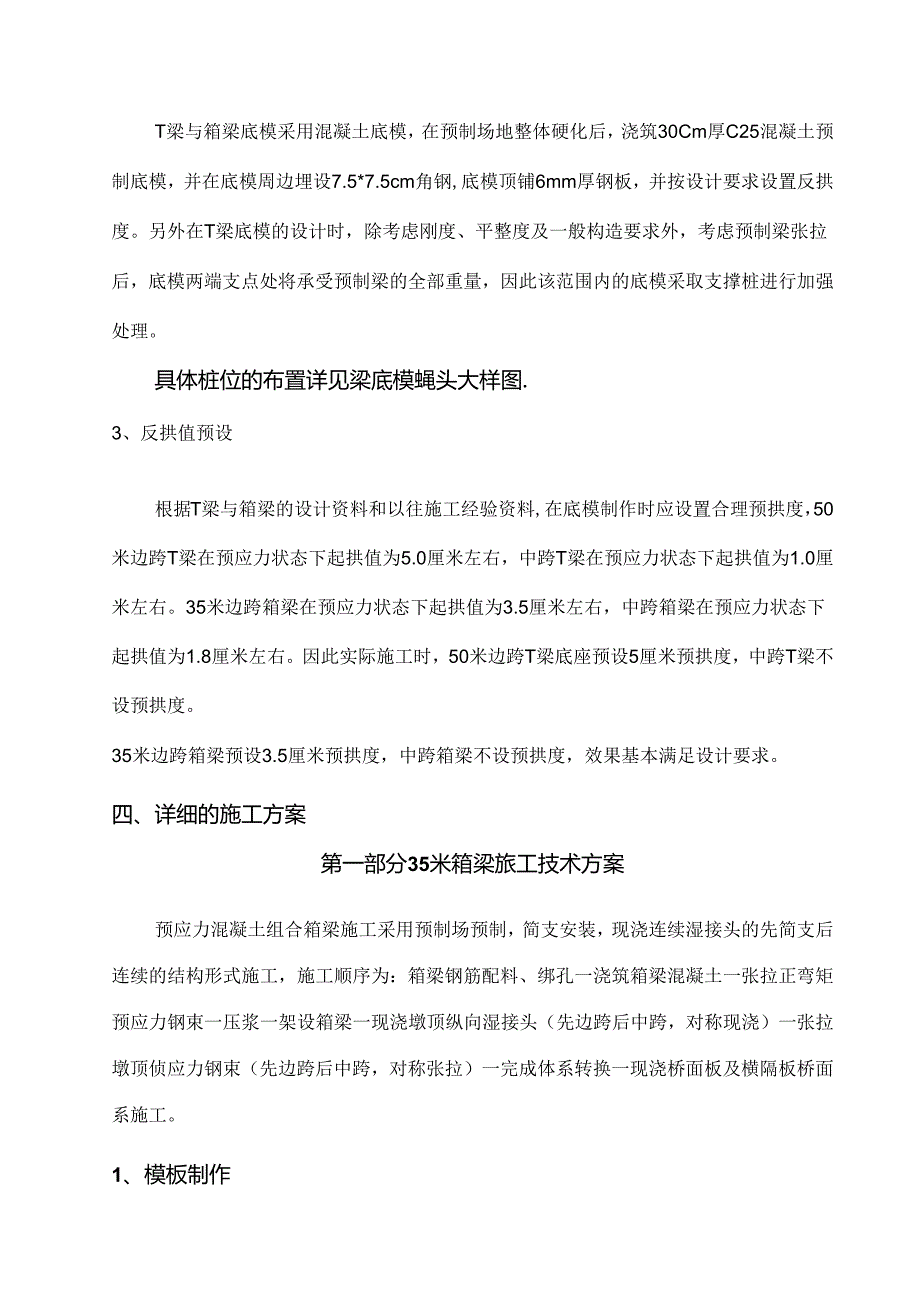

5、详见预制梁场底盘平面布设图2、基础、梁底盘制作预制场场地范围内,用砖渣填至预设的标高,然后用推土机平整后,用18吨振动压路机进行碾压,压实整平后,做20Cm厚石灰土,然后用25号混凝土进行硬化处理(预制场硬化层顶面高程为77.20米,设置在同一平面上在场地内设置纵向与横向排水系统,场地四周,挖好排水沟,场地内排水汇集后进入排水沟。在预制场场地整体硬化处理后,浇筑30厘米厚混凝土底座,同时预留好对拉杆预埋孔。钢筋场及木工棚在16号墩与21号墩之间便道的西侧,施工场地铺筑15厘米混凝土进行硬化处理。详见预制梁场生活区、钢筋加工场区平面布置图预制场排水系统施工图T梁与箱梁底模采用混凝土底模,在预制场
6、地整体硬化后,浇筑30Cm厚C25混凝土预制底模,并在底模周边埋设7.5*7.5cm角钢,底模顶铺6mm厚钢板,并按设计要求设置反拱度。另外在T梁底模的设计时,除考虑刚度、平整度及一般构造要求外,考虑预制梁张拉后,底模两端支点处将承受预制梁的全部重量,因此该范围内的底模采取支撑桩进行加强处理。具体桩位的布置详见梁底模蝇头大样图.3、反拱值预设根据T梁与箱梁的设计资料和以往施工经验资料,在底模制作时应设置合理预拱度,50米边跨T梁在预应力状态下起拱值为5.0厘米左右,中跨T梁在预应力状态下起拱值为1.0厘米左右。35米边跨箱梁在预应力状态下起拱值为3.5厘米左右,中跨箱梁在预应力状态下起拱值为1
7、.8厘米左右。因此实际施工时,50米边跨T梁底座预设5厘米预拱度,中跨T梁不设预拱度。35米边跨箱梁预设3.5厘米预拱度,中跨箱梁不设预拱度,效果基本满足设计要求。四、详细的施工方案第一部分35米箱梁旅工技术方案预应力混凝土组合箱梁施工采用预制场预制,简支安装,现浇连续湿接头的先简支后连续的结构形式施工,施工顺序为:箱梁钢筋配料、绑孔一浇筑箱梁混凝土一张拉正弯矩预应力钢束一压浆一架设箱梁一现浇墩顶纵向湿接头(先边跨后中跨,对称现浇)一张拉墩顶侦应力钢束(先边跨后中跨,对称张拉)一完成体系转换一现浇桥面板及横隔板桥面系施工。1、模板制作1.1.底模在预制台座顶铺设6mm厚钢板作为箱梁预制底模(详
8、见基础与梁底盘布设图)。介座两侧各设一道1.75X75mm护边角钢,在底模的两端预制梁吊点处预留40Cm宽槽口,安放2cm厚活动钢板便于箱梁吊装。为消除施加预应力后梁体产生的上拱度影响,在底模上预留反拱,反拱按:次抛物线设置。由于箱梁位置的不同,设计中预拱度取值亦有所不同,我部根据各种预拱度取值的不同和比例情况,在底模上分别设置不同的预拱度,并严格编号,分别使用。1.1 2侧模采用定型钢模板,由专业生产厂家加工制作。侧模设计时,按箱梁节间长度设计,分为标准节(尺寸为5010cm),异型节(包括边梁两端异型节及中梁两端异型节)。保证面板的平整度,检验(1.mm2m;面板与背筋焊缝采用200*3O
9、mm断焊,背筋与背筋采用全焊。并考虑到拼拆方便,设计时,在底部设置滚动轮,调节丝杠,偏心吊钩,对安放附着振动器的部位予以加强。1.3 内模采用专业生产厂家制作的定型钢模板。由于箱梁横隔板处过人洞尺寸较小,为便于拆模,内模采用定型组合钢模组拼,转角和异型部分特制,用U型钢卡联接,每隔70Cm设一道支撑骨架,支撑骨架与钢模间用搭扣螺栓联接。内模在外面分段组拼成一整体,用龙门吊安装就位,内模底支择在与梁体同配合比的水泥柱上,侧板用钢筋定位,上侧设压杠以控制其上浮。为方便底板混凝土施工,内模顶板、底板均预留开口,待底板混凝土浇筑完成后再行封堵。1.4 端模端模亦采用5mm钢板加工制成。端模的锚垫板(位
10、置要保证准确无误),用螺丝固定在端模上,两端用螺丝调节其变化段的长度。接健处理底板部的接缝采用对接形式,用3mm的双面胶粘结于底模的侧面上。侧模、横隔板接缝用螺栓连接,中间夹止水胶垫(5InnI厚)。2、钢筋制作与预应力孔道制作2.1 钢筋施工2.1.1 进场钢筋应提供质量保证书或检验合格证,并按照规范要求进行原材料力学性能试验,时直径大于12mm的钢筋要进行可焊性性能试验。各项试验合格后方可用于工程。2.1.2 进场钢筋应按照招标文件要求进行分类分规格存放,存放区要高于地面50cm,同时要覆盅进行防雨防锈蚀。2 .1.3钢筋表面应清洁,平顺无局部弯折。钢筋加工配料时,要准确计算钢筋长度,减少
11、断头废料和焊接量。钢筋的弯制和末端弯钩应符合设计要求,设计无规定时,按规范办理。3 .1.4通长受力主筋的连接采用对焊。接头处的钢筋轴线偏移不大于0.Id,并不得大于2mm,接头处不得有横向裂纹,弯折不得大于4。构造钢筋的连接可采用绑扎,绑扎长度不小于35d,且不小于500mm。从事对焊、电焊的操作人员要有上岗合格证。电焊时要根据钢筋的材质选用相应的焊条,不得随意滥用。4 .1.5受力主筋焊接或构造钢筋的绑扎接头应设宜在内力较小处,绑扎接头间距不小于1.3倍搭接长度,接头50%错开。5 .1.6钢筋骨架在底模上绑扎就位,按施工图纸要求将钢筋排列标记做好,以保证成型钢筋绑扎规则、美观。钢筋绑扎过
12、程中对规格、数量、间距、尺寸、标高、绑扎方式、保护层厚度进行严格检查,确保符合规范要求。6 .1.7按设计要求设置预埋件时,若个别预埋件与钢筋有干扰,可适当调整钢筋间距,但不得随意截断钢筋。7 .1.8验收后绑扎好垫块,底模及外侧模处均采用塑料垫块,不得采用砂浆垫块,确保保护层厚度和梁体美观。2. 1.9安装内模后绑扎顶板钢筋和侦埋钢筋(护栏、伸缩缝处)。3. 1.10钢筋加工允许偏差:受力钢筋顺长度方向加工后的全长10mm:弯起钢筋各部分尺寸20mm;箍筋各部分尺寸IOmnu钢筋安装允许偏差:受力钢筋间距10mm;箍筋、横向水平钢筋间距10mm;钢筋骨架尺寸长10mm,宽、高士5画;弯起钢筋
13、位置20mm:保护层厚度偏差511un2. 2预应力孔道制作1. 2.1根据要求,箱梁预应力管道压浆采用真空压浆工艺,钢束成孔采用镀锌双波波纹管,且钢带厚度不得小于0.3亳米,接头处裾齐后穿入联接套管内,再在接缝处用胶布缠绕粘贴:2. 2.2波纹管定位安装绑扎钢筋的同时,要注意波纹管定位钢筋的安装。波纹管的固定采用68I级钢筋,制作成型与腹板钢筋焊接定位,在直线段每隔0.8米间距设一个定位架,曲线段起止点、中心点各设一个,其余部分间距0.5米设一定位架。3. 2.3要严格按照设计提供的波纹管的坐标位置进行控制,调整好的波纹管要固定牢固,防止松动。管道位置的容许偏差平面不得大于5亳米、竖向不得大
14、于5唱米。波纹管的安装是监理和质检人员重点抽检的工序,因此要引起施工人员的高度重视。4. 2.4安装锚垫板时,压浆孔或出气孔的位置应当朝上,避免水泥浆流入堵塞孔道。锚垫块附近混凝土要加强振捣,确保密实。5. 2.5波纹管的安装验收合格后即可穿入钢绞线束。在内箱模就位之前,钢筋的保护层垫块要绑扎完毕,为保证梁体混凝十.外观,保护层垫块统一采用塑料垫块。3、钢束制作、孔道穿束5.1 钢束制作5.1.1 预应力采用ASTMA416-98标准270级高强、低松弛预应力钢绞线,公称自:径为中“5.24nm,每股截面积A=140m11r,标准抗拉强度Rby=I860MPa,弹性模量为1.95*IO5Mpa
15、u张拉控制应力6k=0.75R=I395Mpao钢绞线进场时必须提供生产厂家的合格证书,并按照规范对每批钢绞线的强度、弹性模量、截面积、延伸率、硬度进行抽检,对不合格的产品严禁使用,同时就实测的弹性模量和截面积对计算引伸量进行修正。引伸量修正EA公式/=5RX式中:E、A为实测弹性模量及截面积,E、A为计算舛性模量及截面积,E=1.95IO5Mpa,A=MOmm?,为计算引伸量。5.1.2 钢绞线到工地并经检验合格后,在钢绞线系上标签存放在棚内,堆放台应离地面30cm,以防受潮生锈。6. 1.3钢绞线开盘:将钢绞线盘啜放入一型钢制成的开盘架内,钢绞线头自盘中心部取出,钢绞线下料只准用砂轮锯切割
