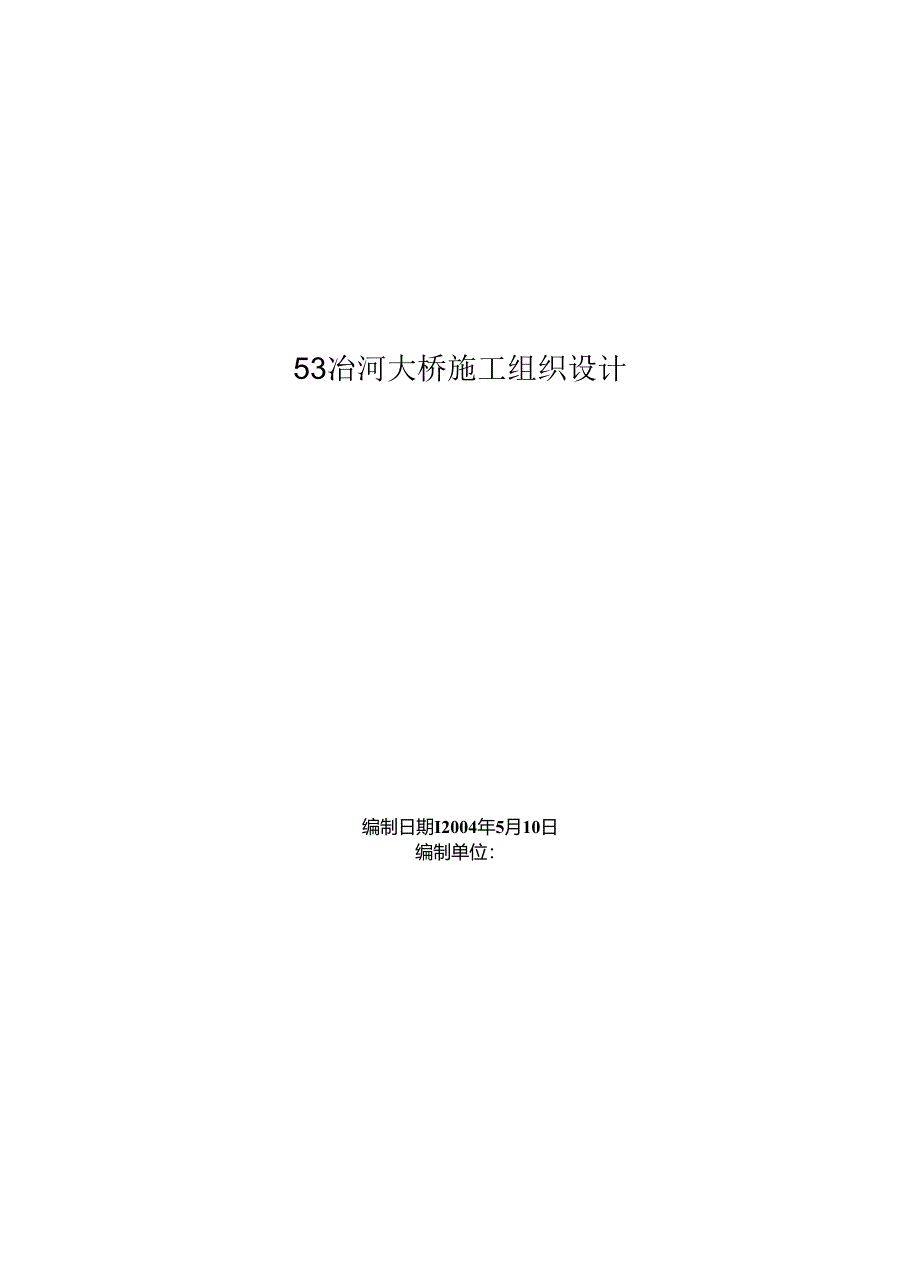

1、53冶河大桥施工组织设计编制日期I2004年5月10日编制单位：目录第一春冶河大桥的工组织设计5第i刎说明5笫一节编制依据5第二节&闻范围5第三节编IWKi则5第四,裕工组织设if目标7第二章：程微况第一节工程地理位况及魏路走向第二节主要技术标准第三第孔跨布E1.第四节桥位区工程地质条件第五节施工条件U第六节SXWttft12第三斑设备.人J动员拗期和设备、人员、材料运到值工现场的方法13第一节人员的幼公周期及送入筮工现场的方法13第二节设备（仪器）动员周期及设备的班织与安排M-、拟投入本工理的设蓄仪SS情况M二、设备动员周期及运至值工现场的方法14第三节忖*1计划与运检方式15一.材料的来源
2、与运输方法15二、主要材居供应if划15第四章项I1.殂织机构、班子成员情况及奥工队伍安排16第一节施工织枳机构16第二节劳力及任务划分17第三节项目部主要人员部门职责17一、项目经理主要职费17二、项日总工程师上Sf职贵18三.综合办公室主要职员19四.工程部技术室主要职员19五、工程部安顽室主要职责20六、计财邮上安职贲20七、%国物资部职）521第四节项目班子成情猊21第五章施工准备和郎时工程安排21第一节施工准备21第二节的时工程安排241.临时历闻24二、2.水电供应25二、3.够：便遒25四、士林时通讯25五、5.桥梁iWJ25六、6.睑林令站26第六章主要工程项目的施工方案、施工
3、方法26第一节桥梁钻孔机票础随工27施工工艺27二、钻孔施工预很察求31二、钻孔遇岩溶、裂隙段（不应堆质段）ItJitfttesi第二节城台身桑维）及Jfi梁健工31、地自身施工32二、施梁施工33第三节维体俺工：一、茱体预制35二.梁体存放46三、桥梁的安装46第四节桥面铺装及阳及设施57一、桥面铺装57二.伸缩装置安装58三、桥面保护层（沥均层）铺设59四、桥面系地上59五、桥头搭板60六、结构物处埴60七、桥间灯柱等附国设地值工61第七章工期及各分项工程的施工顺序安排61第一节工期及谷工序辅工顺序安排原则61第二节工期及梅工进度计划62第八章碉保册fit和工期的措地63第一节确保工程展J
4、a:的措施63一工程质Ift管理机构63二、清理抵俺67三、工程质聚按M73四、检测、试验保证播箱74五、泡凝土境敏控制77六、IO蔽工程fifit保证愕法79第二节保证工期的主要措施81第九章笃季和雨季的能工安排85第二节冬期怅工愕皓86第1ft*安全保证体系90第一节版Ht保证体系0第寸常5501191第节安全保证体察91一.安全生产目标91二、安全保证搭施和安全保证体系92第卜二班的殴架设桥架确保既彳行车安全和正常运昔的保证播施98第节5（hT梁脾石太线架设确保铁路运输安全和正常运次的保证愕皓98第二节跨307国遒梁体架设嗝保公路运输安仝:和正常进行的措施100第十三章其他保证措施101

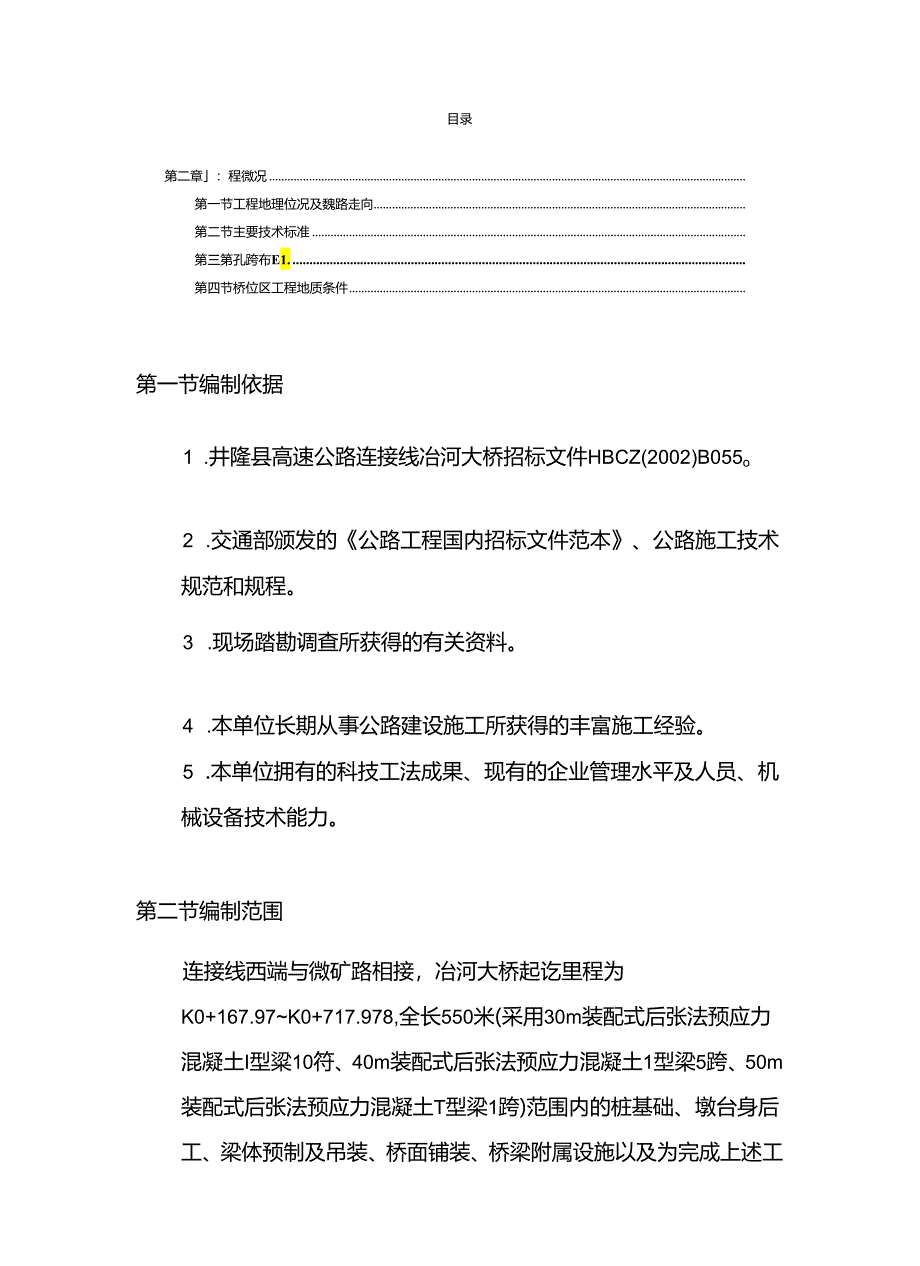

5、第一卷冶河大桥施工组织设计第一章编制说明第一节编制依据1 .井隆县高速公路连接线冶河大桥招标文件HBCZ(2002)B055o2 .交通部颁发的公路工程国内招标文件范本、公路施工技术规范和规程。3 .现场踏勘调查所获得的有关资料。4 .本单位长期从事公路建设施工所获得的丰富施工经验。5 .本单位拥有的科技工法成果、现有的企业管理水平及人员、机械设备技术能力。第二节编制范围连接线西端与微矿路相接，冶河大桥起讫里程为K0+167.97K0+717.978,全长550米(采用30m装配式后张法预应力混凝土I型粱10符、40m装配式后张法预应力混凝土1型梁5跨、50m装配式后张法预应力混凝土T型梁1跨

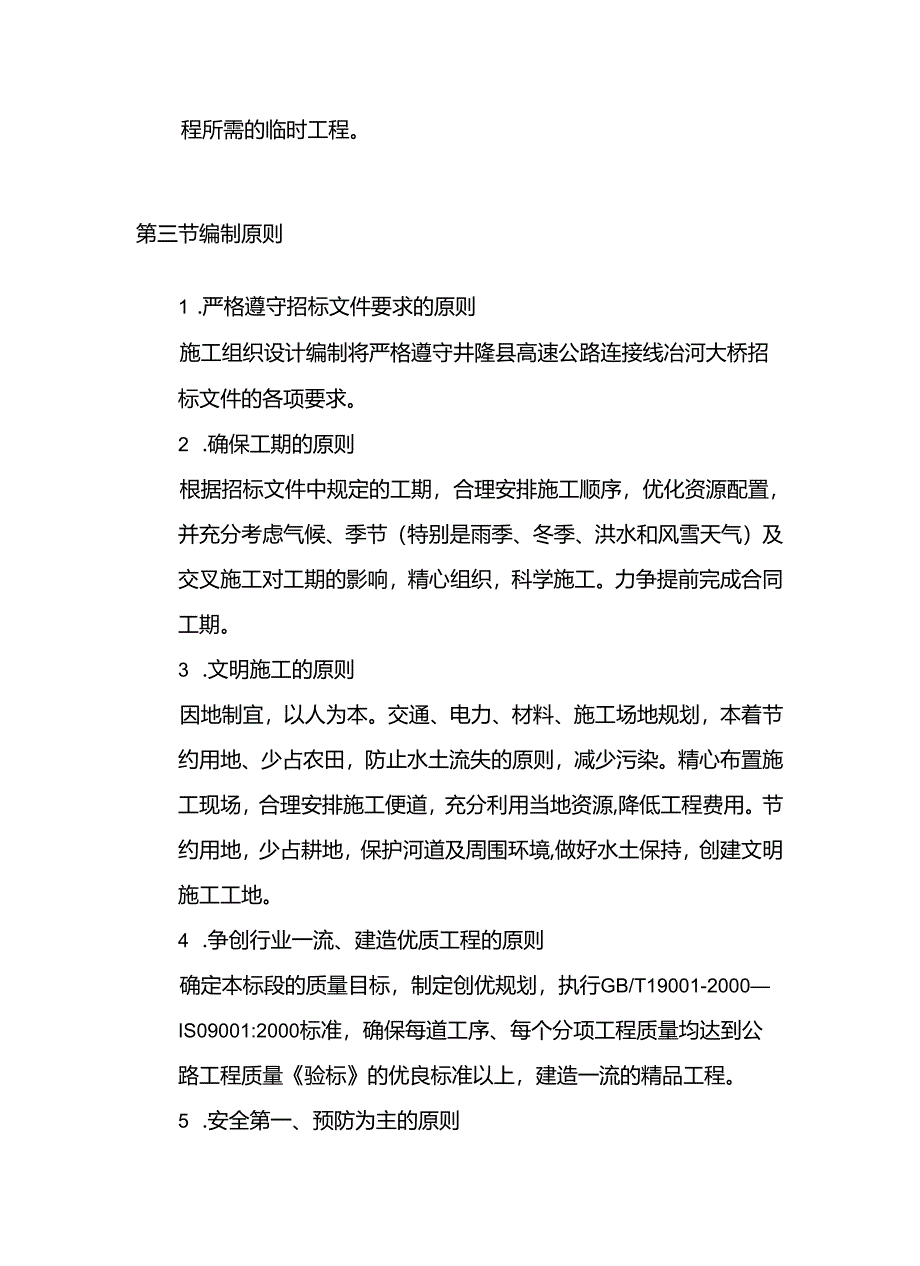

6、)范围内的桩基础、墩台身后工、梁体预制及吊装、桥面铺装、桥梁附属设施以及为完成上述工程所需的临时工程。第三节编制原则1 .严格遵守招标文件要求的原则施工组织设计编制将严格遵守井隆县高速公路连接线冶河大桥招标文件的各项要求。2 .确保工期的原则根据招标文件中规定的工期，合理安排施工顺序，优化资源配置，并充分考虑气候、季节（特别是雨季、冬季、洪水和风雪天气）及交叉施工对工期的影响，精心组织，科学施工。力争提前完成合同工期。3 .文明施工的原则因地制宜，以人为本。交通、电力、材料、施工场地规划，本着节约用地、少占农田，防止水土流失的原则，减少污染。精心布置施工现场，合理安排施工便道，充分利用当地资源
7、,降低工程费用。节约用地，少占耕地，保护河道及周围环境,做好水土保持，创建文明施工工地。4 .争创行业一流、建造优质工程的原则确定本标段的质量目标，制定创优规划，执行GB/T19001-2000IS09001:2000标准，确保每道工序、每个分项工程质量均达到公路工程质量验标的优良标准以上，建造一流的精品工程。5 .安全第一、预防为主的原则确立安全目标，完善规章制度，强化现场的各项制度、措施的落实，确保安全生产目标的实现。6 .力求施工方案的适用性和先进性原则结合工程特点，运用流水作业和网络技术，做好劳力、材料、机械设备的综合调配。在保证质量，技术安全下，积极采新工艺、新机具、新材料及新的测试
8、检验方法。力求方案的适用性、合理性、先进性和经济性。组织均衡生产。7 .遵纪守法和尊重地方风俗的原则施工中遵守国家的法律、法规，兼顾地方和群众利益，尊重地方的风俗习惯，减少扰民。第四节施工组织设计目标工期目标：总工期为n个月，较招标文件要求工期（】2个月）提前1个月。安全目标：杜绝因工、非因工重大伤亡事故，职工轻伤控制在2人以下（人身安全）；无公路重大责任事故（交通安全）；无重大机械设备事故（机械设备安全）。质量目标：确保全桥一次创优，创石家庄市优质样板工程，创河北省优质工程。文明施工目标：与307国道和铁路交叉施工时，确保既有公路和铁路运输的正常运营。创河北省安全、质量、文明施工标准工地。第
9、二章工程概况第一节工程地理位置及线路走向井泾县县城高速公路连接线完善工程是连接井泾县东西两大动脉（307国道和石太高速公路）的连接线完善工程。冶河大桥西与307国道、微矿路路基段连接，向东跨越冶河、井隆铁路货场及石太铁路后接路基段，桥梁全长550米。线路起点位于微矿路上铁路线东侧I1.om,与307国道形成菱形立交，跨越307国道后以直线桥方式跨越冶河、铁路货场、石太线，设计段全线为直线。第二节主要技术标准1.设计概况道路等级：山岭重丘区二级公路，结合城市道路建设标准。设计车速：40kmh设计荷载：汽超一20、挂一120。防洪标准：跨冶河按百年一遇标准设防。桥下净空：与307国道立交，净空25
10、m；与铁路货场立交，净空26m,侧向净距23.4m；与石太铁路立交，净空27.6m,侧向净距23.4m。地震烈度：桥位区基本烈度为V1.度设防。道路横断面（桥梁段）：15m车行道+2X1.5m人行道，总宽18m宽。第三节孔廉布连接线西端与微矿路相接，路桥分界里程为K0+167.978,设一跨30m装配式后张法预应力混凝土1型组合梁后，与307国道相交（307国道断面组成为：18m车行道+2X5In人行道，总宽28m）。设计采用40m装配式后张法预应力混凝土1型组合梁方案进行跨越，跨越冶河段，采用9X30m装配式后张法预应力混凝土1型组合梁方案，跨越冶河东路及堤坝段，采用40m装配式后张法预应力
11、混凝土1型组合梁方案。进入货场后，跨铁路货场1号线、2号线及站台和货场道路，采用两跨40m装配式后张法预应力混凝土1型组合梁方案。跨越货场3号线及石太线双线铁路设计采用跨度为50m装配式后张法预应力混凝土T型梁方案。之后接一跨40m装配式后张法预应力混凝士1型组合粱方案，路桥分界里程为K0+717.978,桥梁长度550mo本桥桥墩均采用双柱桥墩，采用圆形截面，直径为1.6m,并采用预应力混凝土盖梁。全桥共设置两个桥台，采用U形桥台，台高7.5m。本桥基础均采用钻孔灌注桩，按端承桩考虑，桩长按1.1.519.2m计。墩身桩径1.8m,台桩径1.5m.支座均采用板式橡胶支座。第四节桥位区工程地质
12、条件1、地形、地貌该桥场地在地貌单元上属太行山山间沟谷地带，横跨石太铁路冶河、307国道，地形起伏不大。冶河在该段属开阔河谷地段，河路、冶河、307国道，地形起伏不大。冶河在该段属开阔河谷地段，河谷宽约400m,石太铁路货场以东地带，为填方路基。2、地质构造及区域稳定性：本区属新华夏构造体系，区域构造线方向为北东方向，构造行迹以褶皱河正断层为主，新构造运动不明显，以差异升降为主，大地构造处于相对稳定状态。3、地表水与地下水本次勘察期间未见地下水。地表水主要为上游汇流及附近工厂所排放污水，污水呈褐红、紫、桔黄、绿色等，有剌鼻性气味、臭味。根据对现场所采取水样进行水质分析，2孔附近排污沟所取水样呈
13、酸性，对混凝土结构具弱腐蚀性，对钢结构具有中等腐蚀性；其它钻孔附近所取水样对混凝土结构、钢结构无腐蚀性。4、场地地基土层分布及特征据勘察钻探资料：最大深度27m,主要地层为填土、卵石及奥陶系中统白云质灰岩，按工程地质特征，自上而下分为3层，分述如下：(1)素填土:褐黄色，梢湿一湿，稍密一密实。土质不均，成分以粉土为主，夹粉质粘土薄层。该层在河槽地段缺失，在107国道附近厚23m,在5=、6=矿孔地带厚7m左右，层底标高209.9213.18m。(2)卵石：杂色，中密一密实。卵石成分以灰岩、砂岩为主,一般粒径为515cm,局部含大量漂石，充填物为砾石、砂砾及粘性土,层厚1.1.6016.20m,
14、层底标高195.45199.7011(3)弱风化白云质灰岩：灰色，隐晶质结构，中厚层状构造。岩石不完整，有溶蚀迹象，但规模较小，裂隙发育，其间局部充填粘性土,岩溶发育厚度一般为基岩面下2.003.OOnu该层未揭穿，最大揭露厚度7.60m。5、地基评价(1)场地稳定性评价本场地地貌单一，地形平坦，地基土成因类型未第四系冲烘积沉积物及中奥陶白云质灰岩，沉积环境较稳定，地震活动微弱。场地稳定，适宜建筑。(2)该场地上覆较厚的第四系砂卵石层，下伏中舆陶统白云质灰岩。在本次施工的6,钻孔中，溶岩发育的范围和规模均较小，仅在白云质灰岩的顶面发育有溶沟、溶槽，在5三钻孔白云质灰岩上部发育有小的溶蚀裂隙。各
